Распределение ресурсов для усовершенствованной восходящей линии связи с использованием совместно используемого канала управления
Иллюстрации
Показать всеИзобретение относится к системе беспроводной связи и имеет отношение к методикам для распределения ресурсов, предназначено для уменьшения количества служебных сигналов и, тем самым, уменьшения задержки осуществления управления мощностью передачи с учетом качества передачи информации идентификации пользовательского оборудования. Изобретение раскрывает методики для поддержки работы с усовершенствованной восходящей линией связи. Пользовательское оборудование (UE) может выбрать сигнатуру из множества сигнатур, доступных для произвольного доступа для усовершенствованной восходящей линии связи, сформировать преамбулу доступа на основе выбранной сигнатуры и отправить преамбулу доступа для произвольного доступа при работе в неактивном состоянии. UE может принять распределенные ресурсы (например, для канала E-DCH) для UE из совместно используемого канала управления (например, канала HS-SCCH). В одной схеме UE может определить предварительно присвоенный идентификатор (ID) UE, соответствующий выбранной сигнатуре, демаскировать принятые символы для совместно используемого канала управления на основе предварительно присвоенного ID UE, декодировать демаскированные символы для получения кодового слова и определить распределенные ресурсы на основе кодового слова. UE может отправить данные узлу В с использованием распределенных ресурсов, оставаясь в неактивном состоянии. 5 н. и 15 з.п. ф-лы, 9 ил.
Реферат
Притязание на приоритет согласно §119 раздела 35 Свода законов США
Настоящая заявка на патент притязает на приоритет предварительной заявки на патент США №61/019194, поданной 4 января 2008 года, и предварительной заявки на патент США №61/020031, поданной 9 января 2008 года, обе из которых озаглавлены "СХЕМА РАСПРЕДЕЛЕНИЯ РЕСУРСОВ КАНАЛА E-DCH В СОСТОЯНИИ CELL_FACH" ("E-DCH RESOURCE ALLOCATION SCHEME IN CELL_FACH"), назначены правообладателю настоящего документа и явно включены в настоящий документ по ссылке.
Область техники
Настоящее раскрытие изобретения имеет отношение к связи вообще и в частности к методикам для распределения ресурсов в системе беспроводной связи.
Уровень техники
Системы беспроводной связи широко применяются для обеспечения различных служб связи, таких как передача голоса, передача видео, передача пакетных данных, обмен сообщениями, широковещание и т.д. Эти системы могут представлять собой системы множественного доступа, которые способны поддерживать несколько пользователей посредством совместного использования доступных системных ресурсов. Примеры таких систем множественного доступа включают в себя системы множественного доступа с кодовым разделением каналов (CDMA), системы множественного доступа с временным разделением каналов (TDMA), системы множественного доступа с частотным разделением каналов (FDMA), системы множественного доступа с ортогональным частотным разделением каналов (OFDMA) и системы множественного доступа с частотным разделением каналов с одной несущей (SC-FDMA).
Система беспроводной связи может включать в себя несколько узлов B, которые могут поддерживать связь для нескольких экземпляров пользовательского оборудования (UE). Пользовательское оборудование может взаимодействовать с узлом B через нисходящую и восходящую линии связи. Нисходящей (или прямой) линией связи называется линия связи от узла B к пользовательскому оборудованию, а восходящей (или обратной) линией связи называется линия связи от пользовательского оборудования к узлу B.
Пользовательское оборудование может периодически являться активным и может работать (i) в активном состоянии для активного обмена данными с узлом B или (ii) в неактивном состоянии, когда нет данных для отправки или приема. Пользовательское оборудование может переходить из неактивного состояния в активное состояние всякий раз, когда есть данные для отправки и могут быть назначены ресурсы для высокоскоростного канала, чтобы отправить данные. Однако переход между состояниями может подвергаться служебным накладным расходам и также может задержать передачу данных. Желательно уменьшить количество служебных сигналов, чтобы улучшить эффективность системы и уменьшить задержку.
СУЩНОСТЬ ИЗОБРЕТЕНИЯ
Здесь описаны методики для поддержки эффективной работы UE с усовершенствованной восходящей линией связи для неактивного состояния. Усовершенствованная восходящая линия связи относится к использованию высокоскоростного канала, имеющего большую возможность передачи, чем медленный обычный канал на восходящей линии связи. UE могут быть распределены ресурсы для высокоскоростного канала для усовершенствованной восходящей линии связи, пока оно находится в неактивном состоянии, и оно может более эффективно отправлять данные с использованием распределенных ресурсов в неактивном состоянии.
В одной схеме UE может выбрать сигнатуру из множества сигнатур, доступных для произвольного доступа для усовершенствованной восходящей линии связи. UE может сформировать преамбулу доступа на основе выбранной сигнатуры и может отправить преамбулу доступа для произвольного доступа, работая в неактивном состоянии, например, в состоянии CELL_FACH или в режиме ожидания. UE может принять распределенные ресурсы для UE из совместно используемого канала управления, который может являться совместно используемым каналом управления для высокоскоростного совместно используемого канала нисходящей линии связи (HS-SCCH). Распределенные ресурсы могут быть предназначены для усовершенствованного выделенного канала (E-DCH), который является высокоскоростным каналом для восходящей линии связи. UE может отправить данные узлу B с использованием распределенных ресурсов и может оставаться в неактивном состоянии при отправке данных узлу B.
В одной схеме пользовательское оборудование может определить предварительно присвоенный идентификатор (ID) UE, соответствующий выбранной сигнатуре. UE может получить принятые символы для совместно используемого канала управления и может демаскировать принятые символы на основе предварительно присвоенного ID UE для получения демаскированных символов для ответа, отправленного в UE по совместно используемому каналу управления. UE затем может декодировать демаскированные символы для получения декодированных символов для кодового слова. UE может определить конфигурацию ресурсов на основе кодового слова и может определить распределенные ресурсы для UE на основе конфигурации ресурсов. UE может определить, что для преамбулы доступа отправлено отрицательное подтверждение (NACK), если кодовое слово имеет назначенное значение.
В одной схеме сигнатуры, доступные для произвольного доступа для усовершенствованной восходящей линии связи, могут соответствовать разным предварительно присвоенным ID UE. В одной схеме разным кодовым словам могут соответствовать несколько конфигураций ресурсов. Отображение между сигнатурами и предварительно присвоенными ID UE и отображение между конфигурациями ресурсов и кодовыми словами могут быть сообщены в UE (например, через широковещание) или заранее известны UE.
Различные аспекты и отличительные признаки раскрытия изобретения описаны далее более подробно.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
Фиг.1 показывает систему беспроводной связи.
Фиг.2 показывает диаграмму состояний управления беспроводными ресурсами (RRC).
Фиг.3 показывает схему распределения ресурсов канала E-DCH на основе канала HS-SCCH.
Фиг.4 показывает блок обработки для отправки распределенных ресурсов канала E-DCH.
Фиг.5 показывает процесс, выполняемый пользовательским оборудованием для произвольного доступа.

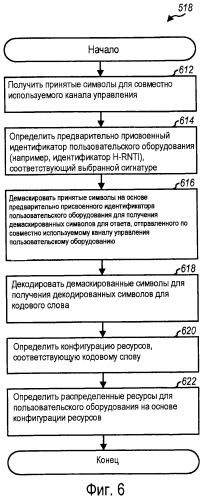

Фиг.6 показывает процесс для приема распределенных ресурсов пользовательским оборудованием.
Фиг.7 показывает процесс для поддержки произвольного доступа посредством узла B.
Фиг.8 показывает процесс для отправки распределенных ресурсов узлом B.
Фиг.9 показывает блок-схему пользовательского оборудования и узла B.
ПОДРОБНОЕ ОПИСАНИЕ
Описанные здесь методики могут использоваться для различных систем беспроводной связи, таких как системы CDMA, TDMA, FDMA, OFDMA, SC-FDMA и другие. Термины "система" и "сеть" часто используются взаимозаменяемо. Система CDMA может реализовать беспроводную технологию, такую как универсальный наземный беспроводной доступ (UTRA), cdma2000 и т.д. Технология UTRA включает в себя широкополосный доступ CDMA (WCDMA) и другие варианты технологии CDMA. Технология cdma2000 охватывает стандарты IS-2000, IS-95 и IS-856. Система TDMA может реализовать беспроводную технологию, такую как глобальная система мобильной связи (GSM). Система OFDMA может реализовать беспроводную технологию, такую как технология Evolved UTRA (E-UTRA), технология Ultra Mobile Broadband (UMB), стандарты IEEE 802.20, IEEE 802.16 (технология WiMAX), IEEE 802.11 (технология WiFi),технология Flash-OFDM® и т.д. Технологии UTRA и E-UTRA являются частью универсальной системы мобильной связи (UMTS). Технология 3GPP Long Term Evolution (LTE) представляет собой предстоящий выпуск технологии UMTS, который использует технологию E-UTRA. Технологии UTRA, E-UTRA, UMTS, LTE и GSM описаны в документах организации, называемой "Проект партнерства по созданию сетей третьего поколения (3GPP)". Технологии cdma2000 и UMB описаны в документах организации, называемой "Проект-2 партнерства по созданию сетей третьего поколения (3GPP2)". Для ясности некоторые аспекты методик описываются ниже для технологии WCDMA, и далее в большей части описания используется терминология проекта 3GPP.
Фиг.1 показывает систему 100 беспроводной связи, которая включает в себя универсальную наземную сеть 102 беспроводного доступа (UTRAN) и базовую сеть 140. Сеть 102 UTRAN может включать в себя несколько узлов B и другие объекты сети. Для простоты на фиг.1 показаны только один узел B 120 и один контроллер 130 беспроводной сети (RNC) для сети 102 UTRAN. Узел B может являться стационарной станцией, которая взаимодействует с пользовательским оборудованием (UE) и может также называться усовершенствованным узлом B (eNB), базовой станцией, точкой доступа и т.д. Узел B 120 обеспечивает охват связи для конкретной географической области. Зона охвата узла B 120 может быть разделена на несколько (например, три) меньших областей. Каждая меньшая область может обслуживаться соответствующей подсистемой узла B. В проекте 3GPP термином "сота" может называться наименьшая зона охвата узла B и/или подсистема узла B, обслуживающая эту зону охвата.
Контроллер 130 RNC может быть присоединен к узлу B 120 и другим узлам B через интерфейс Iub и может обеспечивать координацию и управление для этих узлов B. Контроллер 130 RNC также может взаимодействовать с объектами сети в пределах базовой сети 140. Базовая сеть 140 может включать в себя различные объекты сети, которые поддерживают различные функции и службы для пользовательского оборудования.
Пользовательское оборудование 110 может взаимодействовать с узлом B 120 через нисходящую линию связи и восходящую линию связи. Пользовательское оборудование 110 может быть стационарным или мобильным и также может называться мобильной станцией, терминалом, терминалом доступа, абонентским блоком, станцией и т.д. Пользовательское оборудование 110 может представлять собой сотовый телефон, карманный компьютер (PDA), беспроводной модем, устройство беспроводной связи, карманное устройство, переносной компьютер, беспроводной телефон, станцию абонентского беспроводного доступа (WLL) и т.д.
Выпуск 5 проекта 3GPP и более поздние выпуски поддерживают высокоскоростной пакетный доступ нисходящей линии связи (HSDPA). Выпуск 6 проекта 3GPP и более поздние выпуски поддерживают высокоскоростной пакетный доступ восходящей линии связи (HSUPA). Технологии HSDPA и HSUPA представляют собой множества каналов и процедур, которые делают возможной высокоскоростную передачу пакетных данных на нисходящей линии связи и восходящей линии связи соответственно.
В технологии WCDMA данные для пользовательского оборудования могут обрабатываться как один или более транспортных каналов на более высоком уровне. Транспортные каналы могут нести данные для одной или более служб, таких как передача голоса, видео, пакетные данные и т.д. Транспортные каналы могут быть отображены на физические каналы на физическом уровне. Физические каналы могут быть разделены с помощью разных кодов выделения канала и, таким образом, могут быть ортогональными по отношению друг к другу в кодовой области. Технология WCDMA использует ортогональные коды с переменным коэффициентом расширения (OVSF) в качестве кодов выделения каналов для физических каналов.
Таблица 1 перечисляет некоторые транспортные каналы в технологии WCDMA.
Таблица 1 | ||
Транспортные каналы | ||
Канал | Название канала | Описание |
DCH | Выделенный канал | Несет данные по восходящей и нисходящей линиям связи для конкретного пользовательского оборудования |
HS-DSCH | Высокоскоростной совместно используемый канал нисходящей линии связи | Несет данные, отправленные по нисходящей линии связи разным экземплярам пользовательского оборудования для доступа HSDPA |
E-DCH | Усовершенствованный выделенный канал | Несет данные, отправленные по восходящей линии связи пользовательским оборудованием для доступа HSUPA |
RACH | Канал произвольного доступа | Несет преамбулы и сообщения, отправленные пользовательским оборудованием по восходящей линии связи для произвольного доступа |
FACH | Канал прямого доступа | Несет сообщения, отправленные по нисходящей линии связи пользовательскому оборудованию для произвольного доступа |
PCH | Канал поискового вызова | Несет поисковые вызовы и сообщения уведомления |
Таблица 2 перечисляет некоторые физические каналы в технологии WCDMA.
Таблица 2 | |||
Физические каналы | |||
Канал | Название канала | Описание | |
PRACH | Физический канал произвольного доступа | Несет канал RACH | |
AICH | Канал индикатора данных | Несет индикаторы данных, отправленные по нисходящей линии связи пользовательским оборудованием | |
F-DPCH | Частичный выделенный физический канал | Несет управляющую информацию уровня 1, например, команды управления мощностью | |
HSDPA | HS-SCCH (нисходящая линия) | Совместно используемый канал управления для канала HS-DSCH | Несет управляющую информацию для данных, отправляемых по каналу HS-PDSCH |
HS-PDSCH (нисходящая линия) | Высокоскоростной физический совместно используемый канал нисходящей линии связи | Несет данные, отправляемые по каналу HS-DSCH разным экземплярам пользовательского оборудования | |
HS-DPCCH (восходящая линия) | Выделенный физический канал управления для канала HS-DSCH | Несет сигналы ACK/NACK для данных, отправляемых по каналу HS-PDSCH, и индикатор качества канала (CQI) | |
HSUPA | E-DPCCH (восходящая линия) | Выделенный физический канал управления для канала E-DCH | Несет управляющую информацию для канала E-DPDCH |
E-DPDCH (восходящая линия) | Выделенный физический канал данных для канала E-DCH | Несет данные, отправляемые по каналу E-DCH пользовательским оборудованием | |
E-HICH (нисходящая линия) | Канал индикатора гибридного запроса ARQ для канала E-DCH | Несет сигналы ACK/NACK для данных, отправляемых по каналу E-DPDCH | |
E-AGCH (нисходящая линия) | Канал абсолютного разрешения для канала E-DCH | Несет абсолютные разрешения ресурсов канала E-DCH | |
E-RGCH (нисходящая линия) | Канал относительного разрешения для канала E-DCH | Несет относительные разрешения ресурсов канала E-DCH |
Технология WCDMA поддерживает другие транспортные каналы и физические каналы, которые для простоты не показаны в таблицах 1 и 2. Транспортные каналы и физические каналы в технологии WCDMA описаны в документе TS 25.211 проекта 3GPP, озаглавленном "Физические каналы и отображение транспортных каналов на физические каналы (FDD)", который является общедоступным.
Фиг.2 показывает диаграмму 200 состояний управления беспроводными ресурсами (RRC) для пользовательского оборудования в технологии WCDMA. После включения пользовательское оборудование может выполнить выбор соты, чтобы найти подходящую соту, от которой пользовательское оборудование может принять обслуживание. Пользовательское оборудование затем может перейти в режим 210 ожидания или режим 220 соединения в зависимости от того, имеется ли какая-либо деятельность для пользовательского оборудования. В режиме ожидания пользовательское оборудование зарегистрировано в системе, прослушивает сообщения поискового вызова и по мере необходимости обновляет свое местоположение в системе. В режиме соединения пользовательское оборудование может принимать и/или передавать данные в зависимости от его состояния RRC и конфигурации.
В режиме соединения пользовательское оборудование может находиться в одном из четырех возможных состояний RRC: в состоянии 222 CELL_DCH, состоянии 224 CELL_FACH, состоянии 226 CELL_PCH и состоянии 228 URA_PCH, где URA обозначает область регистрации пользователя. Состояние CELL_DCH характеризуется тем, что (i) выделенные физические каналы распределены пользовательскому оборудованию для нисходящей линии связи и восходящей линии связи, и (ii) комбинация выделенных и совместно используемых транспортных каналов доступна для пользовательского оборудования. Состояние CELL_FACH характеризуется тем, что (i) выделенные физические каналы не распределены пользовательскому оборудованию, (ii) заданный по умолчанию общий или совместно используемый транспортный канал назначен пользовательскому оборудованию для использования для получения доступа к системе, и (iii) пользовательское оборудование постоянно отслеживает канал FACH на предмет служебных сигналов, таких как сообщения реконфигурации. Состояния CELL_PCH и URA_PCH характеризуются тем, что (i) выделенные физические каналы не распределены пользовательскому оборудованию, (ii) пользовательское оборудование периодически отслеживает канал PCH на предмет поисковых вызовов, и (iii) пользовательскому оборудованию не разрешается выполнять передачу по восходящей линии связи.
В режиме соединения система может дать команду пользовательскому оборудованию находиться в одном из четырех состояний RRC на основе деятельности пользовательского оборудования. Пользовательское оборудование может переходить (i) из любого состояния в режиме соединения в режим ожидания посредством выполнения процедуры освобождения соединения RRC, (ii) из режима ожидания в режим CELL_DCH или CELL_FACH посредством выполнения процедуры установления соединения RRC и (iii) между состояниями RRC в режиме соединения посредством выполнения процедуры реконфигурации.
Режимы и состояния для пользовательского оборудования в технологии WCDMA описаны в документе TS 25.331 проекта 3GPP, озаглавленном "Управление беспроводными ресурсами (RRC); спецификация протокола", который является общедоступным. Различные процедуры для перехода из состояний и в состояния RRC, а также между состояниями RRC также описаны в документе TS 25.331 проекта 3GPP.
Пользовательское оборудование 110 может работать в состоянии CELL_FACH, когда нет никаких данных для обмена, например, для отправки или приема. Пользовательское оборудование 110 может переходить из состояния CELL_FACH в состояние CELL_DCH всякий раз, когда есть данные для обмена, и может переходить обратно в состояние CELL_FACH после обмена данными. Пользовательское оборудование 110 может выполнить процедуру произвольного доступа и процедуру реконфигурации RRC, чтобы перейти из состояния CELL_FACH в состояние CELL_DCH. Пользовательское оборудование 110 может выполнить обмен служебными сообщениями для этих процедур. Обмены сообщениями могут увеличить служебные накладные расходы и могут дополнительно задержать передачу данных пользовательским оборудованием 110. Во многих случаях пользовательское оборудование 110 может иметь только маленькое сообщение или малое количество данных для отправки, и служебные накладные расходы могут быть особенно большими в этих случаях. Кроме того, пользовательское оборудование 110 может периодически отправлять маленькое сообщение или малое количество данных, и выполнение этих процедур каждый раз, когда пользовательскому оборудованию 110 требуется отправить данные, может быть очень неэффективным.
В аспекте изобретения усовершенствованная восходящая линия связи (EUL) предоставляется для улучшения работы пользовательского оборудования в неактивном состоянии. В общем случае неактивное состояние может представлять собой любое состояние или режим, в котором пользовательскому оборудованию не распределяются выделенные ресурсы для связи с узлом B. Для управления RRC неактивное состояние может содержать состояние CELL_FACH, состояние CELL_PCH, состояние URA_PCH или режим ожидания. Неактивное состояние может являться противоположным активному состоянию, такому как состояние CELL_DCH, в котором пользовательскому оборудованию распределяются выделенные ресурсы для связи с узлом B.
Усовершенствованная восходящая линия связи для неактивного состояния может также называться усовершенствованным каналом произвольного доступа (E-RACH), усовершенствованной восходящей линией связи в состоянии CELL_FACH и режиме ожидания, усовершенствованной процедурой восходящей линии связи и т.д. Усовершенствованная восходящая линия связи может (i) уменьшать время задержки плоскости пользователя и плоскости управления в неактивном состоянии, (ii) поддерживать более высокие пиковые скорости для пользовательского оборудования в неактивном состоянии и (iii) уменьшать задержку перехода между различными состояниями RRC.
Для усовершенствованной восходящей линии связи пользовательскому оборудованию 110 могут быть распределены ресурсы канала E-DCH для передачи данных по восходящей линии связи в ответ на преамбулу доступа, отправленную пользовательским оборудованием. В общем случае для усовершенствованной восходящей линии связи пользовательскому оборудованию 110 могут быть распределены любые ресурсы. В одной схеме распределенные ресурсы канала E-DCH могут включать в себя следующие элементы:
• код E-DCH - один или более кодов OVSF для использования для отправки данных по каналу E-DPDCH,
• код E-AGCH - код OVSF для приема абсолютных разрешений по каналу E-AGCH,
• код E-RGCH - код OVSF для приема относительных разрешений по каналу E-RGCH и
• позицию F-DPCH - местоположение, в котором следует принимать команды управления мощностью для корректировки мощности передачи пользовательского оборудования 110 на восходящей линии связи.
Другие ресурсы также могут быть распределены пользовательскому оборудованию 110 для усовершенствованной восходящей линии связи.
Фиг.3 показывает схему распределения ресурсов канала E-DCH на основе канала HS-SCCH для усовершенствованной восходящей линии связи. В технологии WCDMA график времени передачи для каждой линии связи делится на блоки радиокадров, и каждый радио-кадр охватывает 10 миллисекунд (мс). Для канала PRACH каждая пара радиокадров делится на 15 интервалов доступа канала PRACH с индексами от 0 до 14. Для канала AICH каждая пара радиокадров делится на 15 интервалов доступа канала AICH с индексами от 0 до 14. Каждый интервал доступа канала PRACH соответствует интервалу доступа канала AICH таким образом, что τp-a=7680 элементарных сигналов (или 2 мс). Для других физических каналов, таких как канал HS-SCCH, каждый радио-кадр может быть разделен на 15 интервалов с индексами от 0 до 14.
Пользовательское оборудование 110 может работать в состоянии CELL_FACH и может желать отправить данные. Пользовательское оборудование 110 может случайным образом выбрать сигнатуру из множества сигнатур, доступных для произвольного доступа. Пользовательское оборудование 110 может сформировать преамбулу доступа на основе выбранной сигнатуры и может отправить преамбулу доступа по каналу PRACH в интервале доступа канала PRACH, доступном для передачи с произвольным доступом. Затем пользовательское оборудование 110 может прослушивать ответ на канале HS-SCCH в соответствующем интервале доступа канала AICH. Если ответ не принят на канале HS-SCCH, то пользовательское оборудование 110 может повторно отправить преамбулу доступа по каналу PRACH с более высокой мощностью передачи после периода времени, равного по меньшей мере τp-p=15360 элементарным сигналам (или 4 мс). В примере, показанном на фиг.3, пользовательское оборудование 110 принимает ответ по каналу HS-SCCH в интервале 3 доступа канала AICH. Ответ может сообщить распределенные ресурсы канала E-DCH для пользовательского оборудования, как описано ниже.
Фиг.4 показывает блок-схему блока 400 обработки, который может отправлять распределенные ресурсы канала E-DCH пользовательскому оборудованию 110 для усовершенствованной восходящей линии связи. В блоке 400 обработки мультиплексор (MUX) 410 принимает K информационных битов, обозначенных от x1 до xK, и выдает кодовое слово X, содержащее эти K информационных битов, где K может быть любым подходящим значением. K информационных битов могут сообщить распределенные ресурсы канала E-DCH для пользовательского оборудования 110, как описано ниже. Кодер 420 кодирует кодовое слово и выдает L кодовых битов, обозначенных как Z, где L может быть любым подходящим значением. Блок 430 согласования скорости принимает L кодовых битов от кодера 420, удаляет некоторые из кодовых битов и выдает M согласованных по скорости битов для ответа R на преамбулу доступа, отправленную пользовательским оборудованием 110, где M может быть любым подходящим значением. Блок 440 специфического для пользовательского оборудования маскирования принимает идентификатор пользовательского оборудования из B битов, формирует M битов скремблирования на основе идентификатора пользовательского оборудования, маскирует M согласованных по скорости битов с помощью M битов скремблирования и выдает M выходных битов, обозначенных как S. Блок 450 отображения для канала HS-SCCH расширяет M выходных битов с помощью кода OVSF для канала HS-SCCH и выдает N выходных элементарных сигналов, где N может быть любым подходящим значением.
В одной схеме кодер 420 кодирует K=8 информационных битов для кодового слова на основе сверточного кода со скоростью 1/3 и выдает L=48 кодовых битов. В этой схеме имеется 256 допустимых кодовых слов для 8 информационных битов. Кодовые слова также могут называться словами, сообщениями и т.д. Блок 430 согласования скорости принимает эти 48 кодовых битов, удаляет 8 кодовых битов и выдает M=40 согласованных по скорости битов. Блок 440 маскирования принимает идентификатор пользовательского оборудования из B=16 битов, кодирует 16 битов идентификатора пользовательского оборудования с помощью сверточного кода со скоростью 1/2 для получения 48 битов скремблирования, удаляет 8 битов скремблирования и выдает 40 битов скремблирования. Затем блок 440 маскирования выполняет поразрядную операцию исключающего ИЛИ (XOR) 40 согласованных битов с 40 битами скремблирования и выдает 40 выходных битов.
В одной схеме блок 450 отображения для канала HS-SCCH отображает 40 выходных битов на 20 выходных символов и расширяет эти 20 выходных символов с помощью кода OSVF из 128 элементарных сигналов для канала HS-SCCH и выдает N=2560 выходных элементарных сигналов для части 1 канала HS-SCCH. Чтобы достигнуть более низких вероятностей неправильного и ошибочного обнаружения, 2560 выходных элементарных сигналов для части 1 канала HS-SCCH могут быть, например, переданы дважды в двух последовательных интервалах одного интервала доступа канала AICH, как показано на фиг.3. В другой схеме блок 450 отображения для канала HS-SCCH расширяет 20 выходных символов с помощью кода OVSF из 256 элементарных сигналов для канала HS-SCCH и выдает N=5120 выходных элементарных сигналов для части 1 канала HS-SCCH, которые могут быть отправлены в двух интервалах одного интервала доступа канала AICH. Для обеих схем часть 1 канала HS-SCCH можно отправить на основе синхронизации канала AICH, как показано на фиг.3.
Канал HS-SCCH обычно используется для отправки управляющей информации для передач данных, отправляемых по каналу HS-PDSCH разным экземплярам пользовательского оборудования с помощью доступа HSDPA. Управляющая информация для каждой передачи данных обычно включает в себя часть 1 канала HS-SCCH, отправленную в первом интервале, а также часть 2 канала HS-SCCH, отправленную в двух последующих интервалах. Канал HS-SCCH может использоваться для отправки распределенных ресурсов канала E-DCH пользовательскому оборудованию, выполняющему произвольный доступ для усовершенствованной восходящей линии связи, как описано выше. Это пользовательское оборудование может отслеживать канал HS-SCCH (вместо канала AICH) для ответов на преамбулы доступа, отправленные этим пользовательским оборудованием.
Система может поддерживать как "унаследованное" пользовательское оборудование, которое не поддерживает усовершенствованную восходящую линию связи, так и "новое" пользовательское оборудование, которое поддерживает усовершенствованную восходящую линию связи. Может использоваться механизм различения между унаследованным пользовательским оборудованием, выполняющим традиционную процедуру произвольного доступа, и новым пользовательским оборудованием, использующим усовершенствованную восходящую линию связи. В одной схеме T доступных сигнатур для произвольного доступа на канале PRACH могут быть разделены на два множества - первое множество из P сигнатур, доступных для унаследованного пользовательского оборудования, и второе множество из Q сигнатур, доступных для нового пользовательского оборудования, где каждое из значений P, Q и T может быть любым подходящим значением, таким, что P+Q=T. Одно или оба множества сигнатур могут быть широковещательно переданы пользовательскому оборудованию или могут быть заранее известны пользовательскому оборудованию. T доступным сигнатурам могут быть присвоены индексы от 0 до T-1.
В одной схеме T=16 сигнатур, доступных для канала PRACH, могут быть разделены на два множества, и каждое множество включает в себя 8 сигнатур. Унаследованное пользовательское оборудование может использовать 8 сигнатур в первом множестве для традиционной процедуры произвольного доступа, и новое пользовательское оборудование может использовать 8 сигнатур во втором множестве для усовершенствованной восходящей линии связи. Узел B может различать сигнатуры из унаследованного пользовательского оборудования и сигнатуры из нового пользовательского оборудования. Узел B может выполнять традиционную процедуру произвольного доступа для каждого унаследованного пользовательского оборудования и может работать с усовершенствованной восходящей линией связи для каждого нового пользовательского оборудования. Первое и второе множества также могут включать в себя некоторое другое количество сигнатур.
В одной схеме Q сигнатур, доступных для произвольного доступа для усовершенствованной восходящей линии связи, могут соответствовать (то есть взаимно-однозначно отображаться) Q предварительно присвоенным идентификаторам пользовательского оборудования. Каждая сигнатура может быть отображена на индивидуальный идентификатор пользовательского оборудования. Предварительно присвоенными идентификаторами пользовательского оборудования могут быть временные идентификаторы беспроводной сети канала HS-DSCH (H-RNTI) или идентификаторы пользовательского оборудования какого-либо другого типа. Отображение сигнатур на предварительно присвоенные идентификаторы пользовательского оборудования может быть широковещательно передано пользовательскому оборудованию или может быть заранее известно пользовательскому оборудованию.
Таблица 3 показывает схему отображения Q=8 сигнатур, доступных для произвольного доступа для усовершенствованной восходящей линии связи, на 8 16-битовых идентификаторов H-RNTI.
Таблица 3Отображение сигнатур на идентификаторы H-RNTI | |
Индекс сигнатуры | Идентификатор H-RNTI |
1 | 0000000000000000 |
2 | 0101111111000000 |
3 | 1111010100001000 |
4 | 1010101011001000 |
5 | 0011100100010111 |
6 | 0110011011010111 |
7 | 1100001010001111 |
8 | 1001110101001111 |
В общем случае любое количество сигнатур (Q) может быть отображено на соответствующее количество идентификаторов H-RNTI на основе любого подходящего отображения. Количество сигнатур может быть выбрано на основе различных факторов, таких как количество и/или процентное отношение нового пользовательского оборудования, поддерживающего усовершенствованную восходящую линию связи, количества ресурсов канала E-DCH, доступных для усовершенствованной восходящей линии связи, и т.д.
Пользовательское оборудование 110 может выбрать сигнатуру из Q сигнатур, доступных для усовершенствованной восходящей линии связи, сформировать преамбулу доступа на основе выбранной сигнатуры и отправить преамбулу доступа по каналу PRACH. Узел B может отправить распределение ресурсов канала E-DCH пользовательскому оборудованию 110 с использованием предварительно присвоенного идентификатора пользовательского оборудования, соответствующего сигнатуре, выбранной пользовательским оборудованием 110. В частности, узел B может сформировать биты скремблирования на основе предварительно присвоенного идентификатора пользовательского оборудования и может выполнить маскирование ответа на преамбулу доступа с помощью битов скремблирования.
В одной схеме может быть определено Y конфигураций ресурсов канала E-DCH, где Y может являться любым подходящим значением. Например, Y может быть равным 8, 16, 32 и т.д. Каждая конфигурация ресурсов канала E-DCH может соответствовать конкретным ресурсам канала E-DCH, например, конкретным ресурсам для каналов E-DCH, E-AGCH, E-RGCH, F-DPCH и т.д. Y конфигураций ресурсов канала E-DCH могут быть предназначены для разных ресурсов канала E-DCH, которые могут иметь одни и те же или разные пропускные способности. Y конфигураций ресурсов канала E-DCH могут быть сообщены через широковещательное сообщение или другими способами сделаны известны новому пользовательскому оборудованию.
В одной схеме Y конфигураций ресурсов канала E-DCH могут быть сообщены с помощью Y кодовых слов для K информационных битов, отправленных в части 1 канала HS-SCCH. Одно кодовое слово (например, кодовое слово 0) может использоваться для сообщения сигнала NACK для указания того, что конфигурация ресурсов канала E-DCH не распределена.
Таблица 4 показывает схему отображения Y=31 конфигурации ресурсов канала E-DCH на 31 кодовое слово. 31 конфигурация ресурсов канала E-DCH обозначается как E-DCH R1 - E-DCH R31. В схеме, показанной в таблице 4, первое кодовое слово зарезервировано для ответа NACK на преамбулу доступа, и следующие 31 кодовое слово используется для указания разных конфигураций ресурсов канала E-DCH. Ответ нового пользовательского оборудования при обнаружении сигнала NACK может быть идентичным ответу унаследованного пользовательского оборудования на сигнал NACK в традиционной процедуре произвольного доступа. Если новое пользовательское оборудование обнаруживает прерывистую передачу (DTX) для части 1 канала HS-SCCH, то ответ нового пользовательского оборудования может быть идентичным ответу унаследованного пользовательского оборудования на передачу DTX в традиционной процедуре произвольного доступа. Например, новое пользовательское оборудование может повторно отправить преамбулу доступа, если для канала HS-SCCH принята передача DTX.
Таблица 4Отображение конфигураций ресурсов канала E-DCH на кодовые слова | ||||||||
Конфигурация ресурсов канала E-DCH | Информационные биты | |||||||
x1 | x2 | x3 | x4 | X5 | x6 | x7 | x8 | |
NACK | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
E-DCH R1 | 0 | 0 | 1 | 0 | 1 | 0 | 0 | 0 |
E-DCH R2 | 1 | 1 | 0 | 1 | 0 | 1 | 1 | 0 |
E-DCH R3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
E-DCH R4 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
E-DCH R5 | 0 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
E-DCH R6 | 1 | 0 | 0 | 0 | 0 | 1 | 1 | 1 |
E-DCH R7 | 1 | 0 | 1 | 0 | 1 | 1 | 1 | 1 |
E-DCH R8 | 1 | 0 | 0 | 1 | 0 | 1 | 0 | 0 |
E-DCH R9 | 1 | 0 | 1 | 1 | 1 | 1 | 0 | 0 |
E-DCH R10 | 0 | 1 | 0 | 0 | 0 | 1 | 1 | 0 |
E-DCH R11 | 0 | 1 | 1 | 0 | 1 | 1 | 1 | 0 |
E-DCH R12 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 1 |
E-DCH R13 | 1 | 1 | 1 | 0 | 1 | 0 | 0 | 1 |
E-DCH R14 | 0 | 0 | 0 | 1 | 0 | 0 | 1 | 1 |
E-DCH R15 | 0 | 0 | 1 | 1 | 1 | 0 | 1 | 1 |
E-DCH R16 | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
E-DCH R17 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 |
E-DCH R18 | 0 | 1 | 0 | 0 | 0 | 1 | 0 | 0 |
E-DCH R19 | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 0 |
E-DCH R20 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 |
E-DCH R21 | 0 | 0 | 1 | 0 | 1 | 0 | 1 | 0 |
E-DCH R22 | 1 | 0 | 0 | 1 | 0 | 1 | 1 | 0 |
E-DCH R23 | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 0 |
E-DCH R24 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 1 |
E-DCH R25 | 0 | 0 | 1 | 1 | 1 | 0 | 0 | 1 |
E-DCH R26 | 1 | 0 | 0 | 0 | 0 | 1 | 0 | 1 |
E-DCH R27 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 |
E-DCH R28 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | 1 |
E-DCH R29 | 1 | 1 | 1 | 0 | 1 | 0 | 1 | 1 |
E-DCH R30 | 0 | 1 | 0 | 1 | 0 | 1 | 1 | 1 |
E-DCH R31 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
В схем
