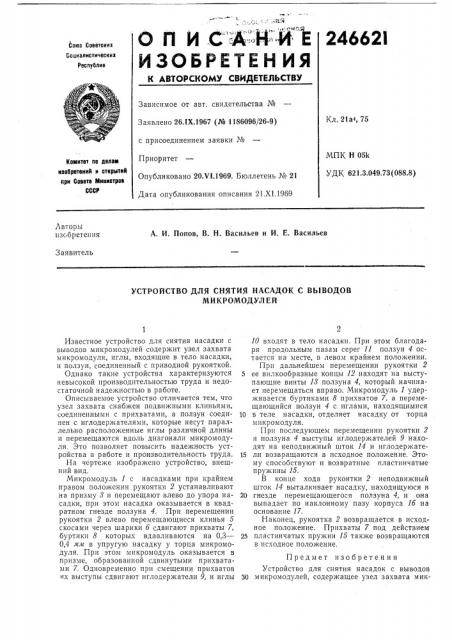

° .,о- Гз ,но;. Я

2466 2I

ОП ИС

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 26.IX.1967 (№ 1186096/26-9) с присоединением заявки №

Приоритет

Опубликовано 20.VI.1969. Бюллетень № 21

Дата опубликования описания 21.XI.1969

Кл. 21а4, 75

МПК Н 051с

УДК 621.3,049.73(088.8) Ноюитет по делаю иаооретеиий и открытий при Совете Миииотрое

СССР

Авторы пзс бретения

А. И. Попов, В. Н. Васильев и И. Е. Васильев

Заявитель

УСТРОЙСТВО ДЛЯ СНЯТИЯ НАСАДОК С ВЫВОДОВ

МИ КРОМОДУЛ ЕЙ

Известное устройство для снятия насадки с выводов микромодулей содержит узел захвата микромодуля, иглы, входящие в тело насадки, и ползун, соединенный с приводной рукояткой.

Однако такие устройства характеризуются невысокой производительностью труда и недостаточной надежностью в работе.

Описываемое устройство отличается тем, что узел захвата снабжен подвижными клиньями, соединенными с прихватами, а ползун соединен с иглодержателями, которые несут параллельно расположенные иглы различной длины и перемещаются вдоль диагонали микромодуля. Это позволяет повысить надежность устройства в работе и производительность труда.

На чертеже изображено устройство, внешний вид.

Микромодуль 1 с насадками при крайнем правом положении рукоятки 2 устанавливают на призму 8 и перемещают влево до упора насадки, при этом насадка оказывается в квадратном гнезде ползуна 4. При перемещении рукоятки 2 влево перемещающиеся клинья 5 скосами через шарики б сдвигают прихваты 7, буртики 8 которых вдавливаются на 0,3—

0,4 мм в упругую насадку у торца микромодуля. При этом микромодуль оказывается в призме, образованной сдвинутыми прихватами 7. Одновременно при смещении прихватов их выступы сдвигают иглодержатели 9, и иглы

10 входят в тело насадки. При этом благодаря продольным пазам серег 11 ползун 4 остается на месте, в левом крайнем положении.

При дальнейшем перемещении рукоятки 2

5 ее вилкообразные концы 12 находят на выступающие винты 18 ползуна 4, который начинает перемещаться вправо. Микромодуль 1 удер>кивается буртиками 8 прихватов 7, а перемещающийся ползун 4 с иглами, находящимися

10 в теле насадки, отделяет насадку от торца мпкромодуля.

При последующем перемещении рукоятки 2 и ползуна 4 выступы иглодержателей 9 находят на неподвижный шток 14 и иглодержате15 ли возвращаются в исходное положение. Этому способствуют и возвратные пластинчатые пру>кипы 15.

В конце хода рукоятки 2 неподви>кный шток 14 выталкивает насадку, находящуюся в

20 гнезде перемещающегося ползуна 4, и она выпадает по наклонному пазу корпуса lб на оси ов ан ие 17.

Наконец, рукоятка 2 возвращается в исходное положение. Прихваты 7 под действием

25 пластинчатых пружин 15 также возвращаются в исходное положение.

Предмет изобретения

Устройство для снятия насадок с выводов

30 микромодулей, содержащее узел захвата мик246621

Составитель Э. Гилинскан

Редактор В. Кузнецов Техред A. А. Камышникова Корректоры: А. Николаева и Л. Корогод

Заказ 3003/17 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ромодуля, иглы, входящие в тело насадки, и ползун, соединенный с приводной рукояткой, отличающееся тем, что, с целью повышения производительности и надежности работы устройства, узел захвата снабжен подвижными клиньями, соединенными посредством шариков с прихватами, а ползун соединен с двумя иглодержателями, несущими параллельно расположенные иглы различной длины, перемещающимися вдоль диагонали микромодуля,
