Устройство скольжения и фиксации и система остекления балкона, снабженная этим устройством

Устройство скольжения и фиксации и система остекления балкона, снабженная этим устройством

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Изобретение относится к устройству скольжения и фиксации в соответствии с вводной частью пункта 1 формулы изобретения для фиксации положения стеклянной панели, выполненной с возможностью перемещения вдоль верхнего и нижнего рельсов, под заданным углом относительно верхнего рельса.

Изобретение также относится к системе остекления балкона в соответствии с вводной частью пункта 19 формулы изобретения.

Уровень техники

Стеклянные панели, окружающие остекленные балконы, должны быть съемными, например, в связи с необходимостью мытья или изменениями погодных условий. С этой целью стеклянные панели балкона нужно перенести в соответствующее место на балконе (обычно у боковой стенки балкона) и повернуть или фиксировать под углом 90 градусов или более относительно верхнего и нижнего рельсов системы остекления балкона.

В системах остекления балконов, известных из уровня техники, системы скольжения и фиксации стеклянных панелей обычно включают в себя верхний и нижний рельсы, вдоль которых могут перемещаться панели. Для перемещения стеклянных панелей вдоль рельсов внутри верхнего и нижнего рельсов располагаются направляющие элементы, и для фиксации стеклянных панелей в желаемом месте предусматриваются отдельные устройства фиксации. Известно несколько видов устройств фиксации, но обычно они основаны на принципе вхождения фиксирующего элемента, имеющего форму шпильки или диска, в контакт с его противоэлементом, когда стекло повернуто на желаемый угол относительно верхнего рельса.

Основной недостаток, связанный с устройствами фиксации известных систем остекления балконов, заключается в малых допустимых отклонениях в отношении какой-либо неровности в балконных поверхностях направляющих элементов стекла, которые скользят внутри верхнего рельса, и устройств фиксации, что приводит в результате к большей потребности в техническом обслуживании и плохому функционированию. Используемые в настоящее время устройства скольжения и фиксации стеклянных панелей балкона работают хорошо тогда, когда их можно смонтировать на ровных поверхностях, однако если поверхности перекошены, как это и бывает в большинстве случаев, то возникает несколько проблем: например, прохождение направляющих элементов в рельсе невозможно, а устройства фиксации не функционируют. Зачастую устройства скольжения и фиксации имеющегося уровня техники имеют сложные механизмы фиксации и скольжения, что влечет за собой увеличение себестоимости этих устройств.

Типовое расположение устройств скольжения и фиксации для стеклянных панелей балкона описывается в патентной публикации FI 101823. В указанной публикации представлены нижний и верхний направляющий элемент и стеклянная панель 3, которая может поворачиваться в поворотном блоке вокруг оси, проходящей через указанные элементы. Для фиксации стеклянной панели система включает в себя полосообразный или дискообразный фиксирующий элемент 7, расположенный над верхним направляющим элементом и фиксируемый со своим противоэлементом. Такой тип фиксирующего элемента работает хорошо в случае, если фиксирующий участок может быть установлен по отношению к противоэлементу в предусмотренное положение; но в случае, когда верхний рельс должен быть установлен, например, в наклонном положении, при фиксации легко могут возникать проблемы. Этот тип устройства скольжения и фиксации включает в себя, кроме того, верхний направляющий элемент и фиксирующий участок, удерживаемый отдельным рельсом, что усложняет конструкцию.

В известных из уровня техники устройствах скольжения и фиксации стеклянных панелей поворотный блок верхнего рельса включает в себя опорную выступающую часть, с помощью которой поддерживается поворачивающийся задний конец стеклянной панели при повороте панели до того момента, когда фиксирующие участки, расположенные в рельсе, смогут принять фиксирующие участки, соединенные с передним концом, расположенным в поворотном блоке стеклянной панели. Теперь в зависимости от того, к какой точке поворотного блока должна прикрепляться каждая стеклянная панель, должно быть отрегулировано расположение верхнего и нижнего направляющего элементов устройства скольжения и фиксации стеклянной панели, находящихся на верхнем и нижнем краях панелей. Когда верхний и нижний направляющие элементы расположены не на концах стеклянной панели, это приводит, в свою очередь, к тому, что после выполнения установки нельзя свободно выбирать расположение поворотного блока стеклянной панели на концах балкона, т.е. с какой стороны поворотный блок расположен на балконе.

Раскрытие изобретения

Задача изобретения заключается в том, чтобы устранить вышеописанные недостатки уровня техники.

Тем самым основная задача изобретения заключается в том, чтобы реализовать систему остекления балкона, снабженную простым устройством скольжения и фиксации для стеклянных панелей балкона, которое функционирует при всех условиях. Дополнительная задача изобретения состоит в том, чтобы реализовать систему остекления балкона, в которой можно свободно выбирать расположение поворотного блока стеклянной панели в нужном конце балкона.

Основная задача изобретения достигается с помощью устройства скольжения и фиксации, охарактеризованного в п.1 формулы изобретения, и системы остекления балкона, охарактеризованной в п.19 формулы изобретения.

Более конкретно, изобретение относится к устройству скольжения и фиксации для фиксации положения стеклянной панели, перемещаемой вдоль верхнего и нижнего рельсов, под заданным углом относительно верхнего рельса. Верхний рельс содержит верхнюю сторону, подошву, внутреннюю сторону и наружную сторону. На верхнем крае стеклянной панели посредством верхнего опорного профиля присоединены с возможностью скольжения вдоль верхнего рельса два верхних направляющих элемента, а на нижнем крае стеклянной панели посредством нижнего опорного профиля присоединены с возможностью скольжения вдоль нижнего рельса две нижние направляющие детали. Стеклянная панель неподвижно закреплена между указанными нижним и верхним опорными профилями, так что по меньшей мере верхний опорный профиль проходит от одного конца стеклянной панели до другого конца, а панель может быть повернута и зафиксирована под углом относительно верхнего рельса. Каждый верхний направляющий элемент имеет форму полусферы и выполнен в виде фиксирующего элемента путем его присоединения к опорному профилю, закрепленному на верхней части стеклянной панели посредством жесткого крепления, которое предотвращает взаимное вращательное движение между опорным профилем и верхним направляющим элементом, при этом противоэлемент указанного верхнего направляющего элемента, служащего в качестве фиксирующего элемента, образован отверстием, имеющим форму сегмента круга, расположенным на полке, так что горизонтальная плоскость, проходящая через указанное отверстие, располагается приблизительно на половине высоты указанного верхнего направляющего элемента. Верхний направляющий элемент каждой пары верхних направляющих элементов прикреплен к опорному профилю на конце указанного профиля и одновременно на конце верхнего края стеклянной панели.

В предпочтительном варианте осуществления изобретения верхний рельс снабжен углублениями, которые расположены в той же точке по длине верхнего рельса, что и фиксирующий противоэлемент, расположенный на полке, прикрепленной к боковой стенке.

В соответствии с изобретением система остекления балкона содержит несколько верхних и нижних рельсов, опоясывающих балкон, а также стеклянные панели, перемещаемые вдоль верхнего и нижнего рельсов, при этом каждый верхний рельс содержит верхнюю сторону, подошву, внутреннюю сторону и наружную сторону, на верхнем крае стеклянной панели посредством опорного профиля присоединены с возможностью скольжения вдоль верхнего рельса два верхних направляющих элемента, а на нижнем крае стеклянной панели посредством нижнего опорного профиля присоединены с возможностью скольжения вдоль нижнего рельса две нижние направляющие детали, так что стеклянная панель неподвижно закреплена между указанными нижним опорным профилем и опорным профилем, при этом по меньшей мере верхний опорный профиль проходит от одного конца стеклянной панели к другому концу и может поворачиваться и фиксироваться под углом относительно верхнего рельса. Каждый верхний направляющий элемент имеет форму полусферы и выполнен в качестве фиксирующего элемента путем его присоединения к опорному профилю, закрепленному на верхней части стеклянной панели посредством жесткого крепления, которое предотвращает взаимное вращательное движение между опорным профилем и верхним направляющим элементом, при этом противоэлемент указанного верхнего направляющего элемента, служащего в качестве фиксирующего элемента, образован отверстием, имеющим форму сегмента круга, расположенным на полке, так что горизонтальная плоскость, проходящая через указанное отверстие, располагается приблизительно на половине высоты указанного верхнего направляющего элемента. Верхний направляющий элемент каждой пары верхних направляющих элементов прикреплен к опорному профилю на конце указанного профиля и одновременно на конце верхнего края стеклянной панели.

Изобретение основано на идее, которая заключается в том, что направляющие элементы, скользящие вдоль верхнего рельса, расположены так, чтобы они могли функционировать одновременно и в качестве несущей конструкции при скольжении стеклянной панели вдоль рельсов, и в качестве устройств фиксации при повороте стеклянных панелей в поворотном блоке на заданный угол относительно продольного направления верхнего и нижнего рельсов. Это, в свою очередь, становится возможным благодаря фиксированному прикреплению этих верхних направляющих элементов к верхнему опорному профилю, а также благодаря их полусферической форме и расположению их фиксирующих противоэлементов относительно полусферы, а именно: противоэлемент расположен на горизонтальной плоскости, проходящей через геометрическую ось полусферы.

Благодаря тому что крепление между верхним направляющим элементом и верхним опорным профилем выполняется фиксированным и жестким, верхний опорный профиль и верхний направляющий элемент могут быть одновременно зафиксированы в фиксирующем положении; при этом в отличие от систем остекления балкона из уровня техники не требуется каких-либо отдельных устройств скольжения и фиксации.

Такой тип полусферического комбинированного направляющего и фиксирующего элемента не чувствителен к неровностям и перекосу поверхности крепления конструкции рельса; даже если боковые стенки (наружная и внутренняя сторона), идущие вниз от верхней стороны верхнего рельса, размещены не строго вертикально, а имеют небольшой наклон относительно вертикального направления, это не влияет на функциональность системы фиксации, поскольку противоэлементы все равно остаются в горизонтальной плоскости, проходящей через геометрическую ось полусферы; в элементах уровня техники, которые используются для фиксации, перекос в конструкции рельса часто приводит к нарушениям функциональности фиксирующих элементов.

Благодаря использованию полусферического комбинированного скользящего и направляющего элемента удается получить преимущество, которое состоит в том, что движению указанного элемента вдоль верхнего рельса ничто не мешает, даже если рельс отклонен от вертикального направления, в отличие от случая фиксирующих элементов уровня техники, когда фиксирующие элементы расположены отдельно от направляющих элементов и могут ударяться в стенки рельса.

В предпочтительном варианте осуществления изобретения верхний рельс снабжен двойной подошвой и от опорного профиля стеклянной панели в пространство между верхней подошвой и нижней подошвой двойной подошвы стеклянной панели направлен кронштейн. Кроме того, между нижней подошвой и кронштейном двойной подошвы может располагаться опора скольжения. В этом случае кронштейн, вставленный в двойную подошву, поддерживает теперь верхний край стеклянной панели, которая поворачивается в поворотном блоке K до тех пор, пока противоэлемент фиксирующего элемента, расположенный на верхнем рельсе, не примет фиксирующий элемент. Благодаря использованию подобного типа конструкции опорного профиля верхнего рельса и стеклянной панели, соединенной с комбинированным фиксирующим и верхним направляющим элементом, по сравнению с системами уровня техники удается достичь дополнительного преимущества, которое заключается в отсутствии необходимости присоединять к верхнему рельсу дополнительную опорную выступающую часть с целью обеспечения горизонтального положения стеклянной панели во время поворота стекла в поворотном блоке в фиксирующее положение. Теперь комбинированное устройство скольжения и фиксации по настоящему изобретению можно поместить на концы всех стеклянных панелей, что, в свою очередь, обеспечивает свободный выбор размещения поворотного блока на нужном конце балкона, т.е. направление вращения в поворотный блок может быть выбрано до установки и даже после установки. Термин «конец балкона» относится к той части балкона, где заканчивается пространство балкона.

В системах остекления балкона известного уровня техники необходимо выполнять верхние направляющие элементы вращающимися относительно вертикальной оси, т.е. крепление между опорным профилем и верхним направляющим элементом не фиксировано, поскольку часть верхних направляющих элементов, расположенная дальше назад по отношению к направлению скольжения, не расположена на концах опорного профиля. Такой способ крепления между опорным профилем и верхним направляющим элементом проистекает из того, что в известных системах для удержания положения стеклянной панели при повороте стекла в поворотном блоке используется дополнительная выступающая часть.

Следовательно, преимущества системы остекления балкона по настоящему изобретению основаны на двух взаимосвязанных особенностях: соединение между верхним направляющим элементом и опорным профилем выполняется фиксированным, что, в свою очередь, обусловлено тем, что все верхние направляющие элементы расположены на концах стеклянной панели. Верхние направляющие элементы могут быть размещены на концах стеклянной панели потому, что в конструкции изобретения отсутствует необходимость снабжать верхний рельс отдельной поддерживающей выступающей частью при повороте стеклянных панелей. Необходимость в опорной выступающей части устраняется благодаря тому, что в данном изобретении конструкция верхнего рельса изменена путем выполнения подошвы верхнего рельса в виде двойной подошвы и путем снабжения опорного профиля кронштейном, с помощью которого стеклянную панель можно удерживать на указанной двойной подошве при повороте стеклянной панели.

Помимо этого в другом предпочтительном варианте осуществления изобретения в поворотном блоке K, рядом с противоэлементом каждого верхнего направляющего элемента в той же точке по длине верхнего рельса, в подошве верхнего рельса выполняется ряд одинаковых углублений, концентрических относительно продольной геометрической оси подошвы. Посредством этих углублений не допускается скольжение стеклянной панели во время ее поворота в продольном направлении верхнего рельса.

В другом предпочтительном варианте осуществления изобретения каждый нижний направляющий элемент, перемещаемый вдоль нижнего рельса, включает в себя вращающуюся в горизонтальной плоскости направляющую деталь. Направляющая деталь состоит из двух горизонтальных дисков, насаженных на одну ось, причем указанные диски вращаются в противоположных направлениях во время перемещения направляющей детали в направляющем желобе, выполненном в нижнем рельсе. Направляющий желоб представляет собой элемент, выполненный в нижнем рельсе параллельно нижнему рельсу и ограниченный на одной стороне подошвой нижнего рельса, при этом вертикальные стороны указанного направляющего желоба образуют клинообразную конструкцию; ее функция заключается в том, чтобы вращать направляющие детали в различных направлениях при скольжении направляющей детали вдоль направляющего желоба. Направляющая деталь может смещаться к направляющему желобу опорным рычагом, соединенным с направляющей деталью; к верхней части указанного опорного рычага прикладывается сила, создаваемая пружиной.

Предпочтительно вертикальные стороны направляющего желоба имеют такую форму, что направляющие детали, входящие с ними в контакт, касаются различных вертикальных сторон вне зависимости от наклона нижнего рельса.

Благодаря использованию конструкции нижнего рельса и направляющей детали такого вида достигается преимущество, заключающееся в том, что при любых условиях направляющая деталь гладко скользит в направляющем желобе. Аналогичным образом, соединение между направляющей деталью и направляющим желобом во всех условиях сохраняется без какого-либо зазора, поскольку направляющая деталь равномерно смещается в сторону направляющего желоба с помощью заданной силы, создаваемой пружиной.

Вытянутый опорный рычаг, проходящий через коробку и поджимающий направляющую деталь, также имеет некоторый допуск в вертикальном направлении. Это означает, что в системе остекления балкона удается получить определенный допуск на вертикальную осадку.

Краткое описание чертежей

Ниже со ссылкой на прилагаемые чертежи описываются изобретение и его различные преимущества.

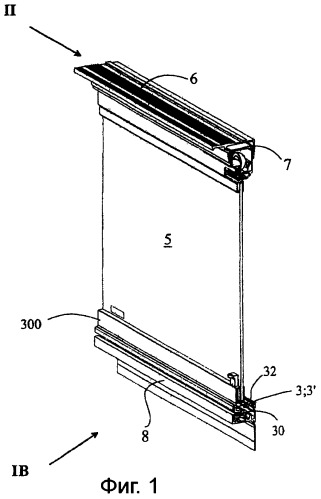

Фиг.1 представляет собой перспективное изображение системы остекления балкона по настоящему изобретению, которое демонстрирует основные части устройства скольжения и фиксации одной стеклянной панели, помещенной в верхний и нижний рельсы.

Фиг.2 изображает устройство скольжения и фиксации, соответствующее фиг.1, если рассматривать его с направления 1В на фиг.1, без верхнего и нижнего рельсов.

Фиг.3 изображает стеклянную панель и ее устройство скольжения и фиксации, соответствующее фиг.1, если рассматривать его с направления II на фиг.1.

Фиг.4 представляет собой перспективное изображение, демонстрирующее верхний направляющий элемент устройства скольжения и фиксации стеклянной панели первого варианта осуществления изобретения и часть стеклянной панели, присоединенную к нему, а также противоэлементы верхнего направляющего элемента, располагающиеся внутри верхнего рельса.

Фиг.5 изображает устройство поддержки и фиксации, верхний направляющий элемент и часть стеклянной панели, присоединенную к нему, а также противоэлементы, располагающиеся внутри верхнего рельса, если рассматривать их с направления IV на фиг.4.

Фиг.6 изображает верхний направляющий элемент другого варианта осуществления при рассмотрении с той же точки, что и на фиг.5.

Фиг.7 изображает верхний направляющий элемент варианта осуществления, показанного на фиг.6, если рассматривать его с направления IVC на фиг.6, когда верхний направляющий элемент слегка повернут по отношению к верхнему рельсу.

Фиг.8 изображает фиксирующее перемещение верхнего направляющего элемента относительно его противоэлемента.

Фиг.9 представляет собой схематическое изображение при виде сверху, показывающее в целях сравнения, как стеклянные панели в системе балконного остекления известного уровня техники подводятся к поворотному блоку, расположенному в углу балкона.

Фиг.10 изображает с той же точки, что и на фиг.9, как стеклянные панели в системе остекления балкона по настоящему изобретению подводятся к поворотному блоку, расположенному в углу балкона.

Верхний ряд изображений на фиг.11 изображает углубления, выполненные в подошве верхнего рельса, в поворотном блоке, вблизи от подошвы нижнего рельса, рассматриваемые в продольном сечении и прямо сбоку, в направлении наружной стенки верхнего рельса, а нижний ряд изображений изображает верхние направляющие элементы в том же поворотном блоке, рассматриваемые прямо сверху.

Фиг.12, 13 и 14 изображают нижний направляющий элемент, расположенный дальше сзади на нижнем рельсе при рассмотрении прямо в направлении конца стеклянного элемента, где нижний рельс виден в поперечном сечении.

Осуществление изобретения

В следующем описании будут рассмотрены признаки изобретения, проиллюстрированные прилагаемыми чертежами, и конструкции, изображенные на чертежах.

Фигуры 1, 2 и 3 демонстрируют одну стеклянную панель 5 в системе остекления балкона по настоящему изобретению, присоединенную к верхнему и нижнему направляющим элементам 2, 3, т.е. к устройству 1 скольжения и фиксации, рассматриваемому с различных точек обзора. Как видно из фиг.1 и 2, имеется по одной паре как верхних направляющих элементов 2, так и нижних направляющих элементов 3. Верхние направляющие элементы 2 прикрепляются к верхним углам стеклянной панели 5 посредством верхнего опорного профиля 4, а направляющие детали 30 нижних направляющих элементов 3 прикрепляются к нижним углам прямоугольной стеклянной панели посредством нижнего опорного профиля 300.

Стеклянная панель 5 присоединяется к полусферическим верхним направляющим элементам 2, расположенным над ее верхним краем и верхним углом, посредством (верхнего) опорного профиля 4, который, в свою очередь, крепится к верхней части стеклянной панели. На одной вертикальной линии Q с верхними направляющими элементами 2 расположены направляющие детали 30 нижних направляющих элементов 3. Каждый нижний направляющий элемент 3 образован нижним опорным профилем 300, прикрепленным к нижней части стеклянной панели и обслуживающим все нижние направляющие элементы, а к указанному нижнему опорному профилю прикреплены две направляющие детали 30. Направляющие детали 30 нижнего направляющего элемента 3 располагаются под нижним углом стеклянной панели и могут скользить с возможностью поворота вдоль нижнего рельса 8. Как верхний опорный профиль 4, так и нижний опорный профиль 300 проходят от одного конца стеклянной панели 5 к другому концу.

Верхний рельс 7 соединяется с окружающей закрепляющей опорой 6, с помощью которой система, в свою очередь, крепится к конструкциям балкона (не проиллюстрированы). Стеклянная панель 5 может поворачиваться вокруг вертикальных осей Q1; Q2, проведенных через направляющие детали переднего и заднего (верхних) направляющих элементов 2; 2', 2'', расположенных на переднем и заднем концах стеклянной панели, и через соответствующие нижние направляющие элементы 3; 3', 3'', расположенные на переднем и заднем концах стеклянной панели. С помощью такой конструкции обеспечивается преимущество, которое заключается в том, что стеклянная панель может поворачиваться относительно любой одной из вертикальных осей Q; Q1 или Q; Q2, так что можно свободно выбирать направление вращения, приводящего в описываемый ниже поворотный блок К. Вытянутый верхний рельс 7 содержит верхнюю сторону 73 и наружную и внутреннюю стороны 76, 75, соединенные под прямым углом с верхней стороной, а также расположенную в горизонтальной плоскости двойную подошву 70, сверху верхней подошвы которой поддерживается верхний направляющий элемент 2. В своем поперечном профиле верхний рельс 7 имеет более или менее прямоугольную форму, и между его внутренней стороной 75 и его подошвой 70 предусмотрено отверстие. Внутри пространства, определяемого двойной подошвой 70, внутренней стороной 75, наружной стороной 76 и верхней стороной 73 верхнего рельса 7, остается закрытое пространство Т скольжения, в которое помещен верхний направляющий элемент 2. Наружная сторона 76 и внутренняя сторона 75 проходят в вертикальном направлении и взаимно параллельны. Двойная подошва 70 и верхняя сторона 73 проходят в горизонтальном направлении и взаимно параллельны.

Фиг.4 и 5-7 показывают полусферический верхний направляющий элемент, рассматриваемый с различных точек более подробно, где указанный направляющий элемент расположен на верхнем рельсе 7 в пространстве Т скольжения. Верхний направляющий элемент 2 крепится к стеклянной панели 5 посредством опорного профиля 4. Верхний направляющий элемент 2 служит одновременно как несущей конструкцией для стеклянной панели 5 при скольжении по двойной подошве 7 верхнего рельса, так и фиксирующим элементом 2 при фиксации с противоэлементом 20.

На фиг.4, 5 и 6 верхний направляющий элемент 2, расположенный внутри пространства Т скольжения верхнего рельса 7, и стеклянная панель, присоединенная под ним, показаны в исходном положении, т.е. в положении, в котором верхние направляющие элементы 2 обычно находятся во время скольжения вдоль двойной подошвы 70 верхнего рельса и в котором они еще не были повернуты и зафиксированы своим противоэлементом 20 (отверстие полусферической формы), расположенным в поворотном блоке K верхнего рельса, на полке 200.

На фиг.7 верхний направляющий элемент показан в положении, в котором он повернут в свое фиксирующее положение в поворотном блоке.

В исходном положении вертикальная ровная поверхность 2а полусферического верхнего направляющего элемента 2 повернута в направлении вертикальной внутренней стороны 75 верхнего рельса 7. Верхний рельс 7 в своей верхней части соединяется с закрепляющей опорой 6, а под верхней стороной 73 верхнего рельса 7 остается регулирующий элемент 9, который используется для регулировки угла между закрепляющей опорой 6 и верхним рельсом 7 и вертикального положения верхнего рельса 7.

Обычно верхняя сторона 73 верхнего рельса 7 и горизонтальная часть закрепляющей опоры 6, прикрепляемая к балкону, параллельны. Однако, если горизонтальная часть закрепляющей опоры 6, прикрепляемая к балкону, должна быть закреплена в непредусмотренном месте или положении, например, вследствие неровностей, имеющих место в потолке балкона, регулирующий элемент может использоваться для регулировки высоты верхней стороны 73 верхнего рельса 7, а также для ее регулировки в горизонтальном направлении. Верхний рельс 7 снабжен двойной подошвой 70, соединенной в горизонтальном направлении с наружной стороной 76, но не с внутренней стороной 75, при этом указанная двойная подошва формируется соответственно из верхней подошвы 71 и нижней подошвы 72, являющихся параллельными. Верхняя подошва 71 снабжена направляющим пазом 70; 71; 71а в продольном направлении верхнего рельса, а поворотный блок снабжен рядом следующих одна за другой впадин или углублений (см. также фиг.11). Направляющий паз 71а формируется путем поворота свободного конца горизонтальной верхней подошвы 71 кверху.

Полусферический верхний направляющий элемент 2 своей нижней поверхностью опирается на верхнюю поверхность верхней подошвы 71 в ее направляющем пазе 71а, так что ровная поверхность 2а верхнего направляющего элемента 2 находится в вертикальном положении или даже несколько отклонена от вертикального положения, например, с отклонением 5-10 градусов. Верхний направляющий элемент 2 прикрепляется к верхней части стекла 5 посредством опорного профиля 4, который проходит в горизонтальном направлении от одного конца стеклянной панели 5 к другому концу. В вертикальном направлении опорный профиль 4 идет от верхнего направляющего элемента, от отверстия, предусмотренного в угле между внутренней стороной 75 верхнего рельса и двойной подошвой 70, в направлении стекла 5, расположенного под верхним рельсом 8, и прикрепляется к указанному стеклу жестким обжимным соединением. Полусферический верхний направляющий элемент 2 крепится к опорному профилю 4 под узким пластинчатым опорным рычагом 2b, соединенным непосредственно с ровной поверхностью 2а полусферы. Опорный рычаг 2b на постоянной основе зафиксирован в открытой вверх канавке 4а, образованной верхним концом опорного профиля 4. Благодаря зафиксированному, жесткому взаимному закреплению верхнего направляющего элемента 2 и опорного профиля 4 взаимное положение верхнего направляющего элемента 2 и стекла 5, жестко прикрепленного к опорному профилю 4, не изменяется во время поворота верхнего направляющего элемента 2 (см. также фиг.7, 8 и 9) в поворотном блоке в отличие от ситуации в конструкциях, соответствующих известным решениям. Теперь направляющий элемент 2 верхней направляющей может служить как элементом скольжения при перемещении вдоль верхнего рельса, так и фиксирующим элементом при повороте стеклянной панели 5 в поворотном блоке.

От опорного профиля 4, соединяющего верхний направляющий элемент 2 и стекло 5, в пространство между верхней и нижней подошвами 71, 72 двойной подошвы 70 верхнего рельса 7 выступает кронштейн 41. Кронштейн 41 идет от одного конца верхнего рельса 7 к другому концу на одном и том же удалении от верхней стороны 73 верхнего рельса. Горизонтальный участок 72а нижней подошвы 72 двойной подошвы 70 снабжен карманом 72b, в который может быть вставлена плоскость 72 с скольжения. Плоскость 72 с скольжения, расположенная в кармане 72b, способствует скольжению опорного профиля 4, а также скольжению верхнего направляющего элемента 2, прикрепленного к нему сверху нижней подошвы 72 (см. также фиг.6 и 7). Соединение между верхним направляющим элементом 2 и опорным профилем 4 расположено непосредственно вплотную к продольной вертикальной плоскости Р, проведенной через середину верхнего рельса 7, и на горизонтальной геометрической оси L верхнего рельса, проведенной на половине высоты полусферы. Теперь ровная поверхность 2а верхнего направляющего элемента 2 находится в исходном положении, находящемся приблизительно на указанной вертикальной плоскости Р, проходящей в продольном направлении верхнего рельса, причем указанная вертикальная плоскость расположена на половине ширины верхней стороны 73, в середине пространства Т скольжения. В то время, когда верхний направляющий элемент 2 находится в исходном положении, его нижняя поверхность опирается на верхнюю подошву 71 двойной подошвы 70, на складку 71а, оставленную между горизонтальным участком верхней подошвы 71 и ее повернутым кверху свободным концом, при этом указанная складка служит в качестве направляющего паза 71а верхнего направляющего элемента 2.

Полусферические противоэлементы расположены на трехгранной полке 200, которая сужается в направлении ее свободной вершины и крепится на внутренней стороне 75 верхнего рельса 7, при этом указанная свободная вершина проходит до окрестности ровной поверхности 2а направляющего элемента 2.

Фиксирующий противоэлемент 20 каждого верхнего направляющего элемента 2 представляет собой отверстие 20, расположенное на конструкции полки 200. Лучше всего полка видна на фиг.4 и 5-7. Отверстия, расположенные на полке, проиллюстрированы на фиг.8 и 11.

В предпочтительном варианте осуществления изобретения у фиксирующих противоэлементов, расположенных на полке 200 на верхней подошве 71 верхнего рельса, путем использования выравнивающего элемента 250, размещается ряд углублений 25. Этот вариант осуществления проиллюстрирован на фиг.11 и на фиг.5-7.

Горизонтальная полка 200 находится на горизонтальной плоскости, прикрепленной к поворотному блоку K внутренней стороны 75 вертикального верхнего рельса 7, т.е. в точке, в которой стеклянные панели 5 должны поворачиваться на желаемый угол (обычно около 90 градусов) по отношению к продольному направлению верхнего рельса. Поворотный блок, изображенный на фиг.5, располагается на другом конце верхнего рельса 7 (см. также фиг.9, 10). Нижний край полки 200 располагается на горизонтальной плоскости, которая проведена на половине высоты верхнего направляющего элемента 2. Таким образом, полка 200 закрепляется на внутренней стороне 75 на такой высоте, что горизонтальный нижний край полки расположен примерно на половине высоты, т.е. диаметра полусферического верхнего направляющего элемента 2 при рассмотрении от верхней подошвы 71 верхнего рельса 7. Отверстия 20, находящиеся на полке 200, расположены рядом друг с другом, и их по меньшей мере столько же, сколько стеклянных панелей, входящих в систему остекления балкона. В их продольном профиле отверстия 20 имеют круглую форму и открываются в сторону, противоположную внутренней стенке 75, в направлении верхнего направляющего элемента 2, расположенного на верхнем рельсе. Радиус r отверстий приблизительно равен радиусу полусферического направляющего элемента 2. Свободный край полки 200 проходит в окрестность ровной поверхности 2а полусферического направляющего элемента 2.

Фиксация направляющего элемента 2 с противоэлементом 20 осуществляется так, как проиллюстрировано на фиг.8. Для простоты на чертеже изображены только верхние направляющие элементы 2; 2'а, 2'b и полка 200, на которой расположены противоэлементы 20; 20', 20'', 20'''. В ситуации, показанной на фиг.8, первая стеклянная панель на правой стороне повернута на угол 90 градусов относительно внутренней стенки 75 верхнего рельса, где указанная внутренняя стенка 75 проходит параллельно полке 200. Полусфера 2'b, соединенная с первой стеклянной панелью и используемая в качестве верхнего направляющего элемента, повернута на 90 градусов для ее фиксации с противоэлементом 20; 20', имеющим в поперечном сечении форму сегмента круга. Рядом с ней находится полусфера 2'а, соединенная со второй стеклянной панелью, при этом полусфера 2'а только что была установлена рядом с противоэлементом 20''; теперь путем поворота полусферы на 90 градусов против часовой стрелки присоединенная к ней стеклянная панель выравнивается параллельно первой стеклянной панели.

Фиг.10 изображает несколько стеклянных панелей 5, которые поворачиваются, располагаясь рядом, в поворотном блоке K в соответствии со способом, проиллюстрированным на фиг.6, 9 и 10, и которые расположены под углом 90 градусов относительно продольной оси верхнего рельса. Фиг.10 показывает также размещение пары верхних направляющих элементов; оба продольных конца опорных профилей 4 каждой стеклянной панели снабжены направляющим элементом 2. На внутренней стороне 75 верхнего рельса теперь выполнено отверстие, не проиллюстрированное на чертежах, путем удаления детали перед поворотным блоком, чтобы позволить направляющему элементу 2; 2'', идущему дальше назад, выйти из верхнего рельса. Верхний направляющий элемент 2, показанный на фиг.6 и 7, является передним направляющим элементом 2; 2', проходящим внутри верхнего рельса на фиг.10. Из фиг.7 можно увидеть, каким образом кронштейн 41 опорного профиля 4, поворачивающегося вместе с направляющим элементом 2, все время остается, по меньшей мере частично, внутри подошвы, т.е. между нижней подошвой 72 и верхней подошвой 71, даже если задний конец 4'' опорного профиля 4 и одновременно задний конец стеклянной панели 5, прикрепленный к опорному профилю, поворачиваются наружу, т.е. в направлении внутренней стенки 75 верхнего рельса. Благодаря двойной подошве 70, образующей опору поворота для кронштейна 41 опорного профиля 4, конец стеклянной панели скользит вдоль рельсов 7, 8, поддерживаемый направляющими деталями верхних направляющих элементов 2 и нижних направляющих элементов 3, иначе говоря, тот конец стеклянной панели, который идет дальше назад, т.е. задний конец, не нужно поддерживать опорной выступающей частью, выполненной отдельно на верхнем рельсе 7, как это имеет место в случае систем остекления балкона из уровня техники, когда направляющий элемент 2; 2'', прикрепленный посредством опорного профиля 4 на верхнем крае конца, расположенного в наиболее удаленной задней точке в направлении скольжения стеклянной панели 5, поворачивается наружу в поворотном блоке K. В предпочтительном варианте осуществления, объяснение которого более подробно приводится далее при описании фиг.11, надежность функциональности поворота стеклянной панели 5 улучшена путем выполнения впадин или углублений 25 на верхней подошве 71 в поворотном блоке K путем использования выравнивающего элемента 250. Углубления 25 не позволяют стеклянной панели 5 перемещаться в продольном направлении верхнего рельса 7 во время операции вращения. Конструкция выравнивающего элемента 250 в основных ее деталях видна также на фиг.5, 6 и 7.

Для сравнения системы остекления балкона, известные из уровня тех
