Квадратурный фазовращатель инфранизких частот
Патент 246666
Классы МПК
Квадратурный фазовращатель инфранизких частот
Иллюстрации
Реферат

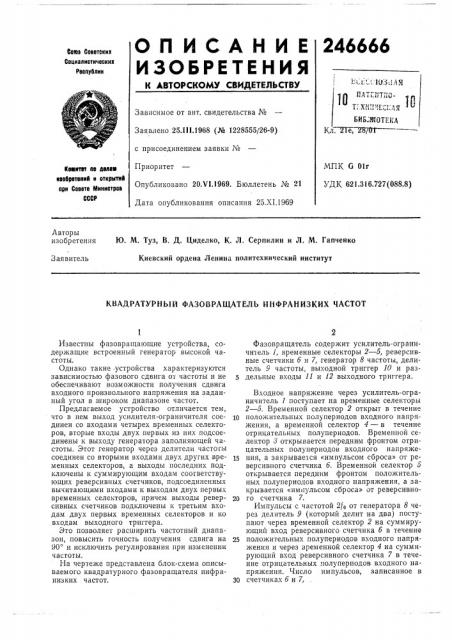

Оп ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
246666
Вове Советские
Социалистические
Республик
Зависимое от авт. свидетельства №
Заявлено 25.1!!.1968 (№ 1228555/26-9) с присоединением заявки №
Приоритет
Опубликовано 20.Ч1.1969. Бюллетень № 21
ЬИБ;ЩОТЕЕА
287ОГ л, 21е, МПК G 01r
УДК 621.316.727 (088.8) Iteaee ав велев изобретений и открмтив при Совете Министров
СССР
Дата опубликования описания 25.XI.1969
Авторы изобретения Ю. М. Туз, В. Д. Циделко, К. Л. Серпилин и Л. М. Гапчеико
Заявитель
Киевский ордена Ленина политехнический институт
КВАДРАТУРНЫИ фАЗОВРАЩАТЕЛЬ ИИФРАНИЗКИХ ЧАСТОТ
Известны фазовращающие устройства, содержащие встроенный генератор высокой частоты.
Однако такие устройства характеризуются зависимостью фазового сдвига от часготы и не обеспечивают возможности получения сдвига входного произвольного напряжения на заданный угол в .широком диапазоне частот.
Предлагаемое устройство отличается тем, что в нем выход усилителя-ограничителя соединен со входами четырех временных селекторов, вторые входы двух первых из них подсоединены к выходу генератора заполняющей частоты. Этот генератор через делители частогы соединен со вторыми входами двух других временных селекторов, а выходы последних подключены к суммирующим входам соответствующих реверсивных счетчиков, подсоединенных вычитающими входами к выходам двух первых временных селекторов, причем выходы реверсивных счетчиков подключены к третьим входам двух первых временных селекторов и ко входам выходного триггера.
Это позволяет расширить частотный диапазон, повысить точность получения сдвига на
90 и исключить регулирования при изменении частоты, На чертеже представлена блок-схема описываемого квадратурного фазовращателя инфранизких частот.
Фазовращатель содержит усилитель-ограничитель 1, временные селекторы 2 — 5, реверсивные счетчики 6 и 7, генератор 8 частоты, делитель 9 частоты, выходной триггер 10 и раз5 дельные входы 11 и 12 выходного триггера.
Входное напряжение через усилитель-ограничитель 1 поступает на временные селекторы
2 — 6. Временной селектор 2 открыт в течение
1р положительных полупериодов входного напряжения, а временной селектор 4 — в течение отрицательных полупериодов. Временной селектор 8 открывается передним фронтом отрицательных полупериодов входного напряже15 ния, а закрывается «импульсом сброса» от реверсивного счетчика 6. Временной селектор 6 открывается передним фронтом положительных полупериодов входного напряжения, а за" крывается «импульсом сброса» QT реверсивно2р го счетчика 7.
Импульсы с частотой 24 от генератора 8 через делитель 9 (который делит на два) поступают через временной селектор 2 на суммирующий вход реверсивного счетчика б в течение
2S положительных полупериодов входного напряжения и через временной селектор 4 íà суммирующий вход реверсивного счетчика 7 в течение отрицательных чолупериодов входного напряжения. Число импульсов, записанное в
Эр счетчиках б и 7, 246666
3 у х т
Ю
2fo (2) 20
По окончании положительного полупериода входного напряжения передний фронт отрицательного полупериода открывает временной селектор 8, и на вычитающий вход реверсивного счетчика поступает частота 2fp от генератора 8 до тех пор, пока не установят декады счетчика в нули. В момент, когда на декадах счетчика устанавливаются нули, последний выдает «импульс сброса», который поступает на временной селектор 8, запрещая поступление импульсов с частотой 2/О на вход счетчика б, и одновременно перебрасывает выходной триггер 10. Таким образом, на выходе реверсивного счетчика б «импульс сброса» появляется через промежуток времени
Подставляя в формулу (2) значение N из формулы (1), получаем
7х
-2У Тх
t =
2/о 4
Таким образом, на выходе счетчика б «имт, пульсы сброса» появляются через время †от4 носительнс начала отрицательных полупериодов входного напряжения.
Работа временного селектора 5 и счетчика 7 аналогична описанной выше работе временного селектора 8 и счетчика б, с той лишь разницей, что временной селектор 5 открывается передним фронтом положительного полупериода входного напряжения. При этом на выходе счетчика 7 «импульсы сброса» появляются чеТх рез время — относительно начала положитель4 ных полупериодов входного HBIIpsDKPHHH. «Импульсы сброса» реверсйвных счетчиков б и 7 поочередно поступают на раздельные входы 11 и 12 триггера 10, который формирует напряже5 ние, сдвинутое по фазе на 90 (Т„А) относительно входного напряжения.
Таким образом, описываемый фазовращатель позволяет получить выходное напряжение, которое находится в квадратуре относи10 тельно входного напряжения.
Верхняя частота частотного диапазона предлагаемого фазовращателя ограничивается только быстродействием реверсивных счетчиков и допустимой погрешностью сдвига, на
15 90, которая, в основном, определяется погрешностью от дискретности. Нижняя частота входного напряжения принципиально не ограничена и определяется емкостью реверсивных счетчиков.
Предмет изобретения
Квадратурный фазовращатель инфранизких частот, содержащий усилитель-ограничитель, 25 отличаюи;яйся тем, что, с целью расширения частотного диапазона, повышения точности получения 90 -ного сдвига и исключения регулировок при изменении частоты, выход усилителя-ограничителя соединен со входами четы30 рех временных селекторов, вторые входы двух первых из них подсоединены к выходу генератора заполняющей частоты, который через делители частоты соединен со вторыми входами двух других временных селекторов, а выходы
35 последних подключены к суммирующим входам соответствующих реверсивных счетчиков, подсоединенных вычитающими входами к выходам двух первых временных селекторов, причем, выходы реверсивных счетчиков под40 ключены к третьим входам двух первых временных селекторов и ко входам выходногг триггера.
246666
Редактор В. Кузнецов
Заказ 3045/12 Тираж 480 Подписное
ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Составитель Э. Гилинская
Техред 7. П. Курилко
Корректоры: В. Петрова и А. Абрамова
