Реферат



2467I3

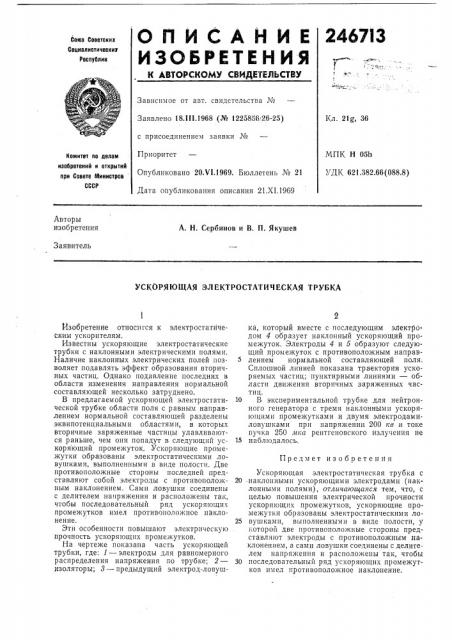

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сопиалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 18.I I I.1968 (№ 1225856 26-25) с присоединением заявки №

Приоритет

Опубликовано 20.Ч1.1969. Бюллетень № 21

Дата опубликования описания 21.XI.1969

Кл. 21g, 36

МПК Н 05h

УДК 621.382.66(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

A. Н. Сербинов и В, П. Якушев

Заявитель

УСКОРЯЮЩАЯ ЭЛЕКТРОСТАТИЧЕСКАЯ ТРУБКА ка, который вместе с последующим электро= дом 4 образует наклонный ускоряющий промежуток, Электроды 4 и 5 образуют следующий промежуток с противоположным направлением нормальной составляющей поля.

Сплошной линией показана траектория ускоряемых частиц; пунктирными линиями — области движения вторичных заряженных частиц.

10 В экспериментальной трубке для нейтронного генератора с тремя наклонными ускоряющими промежутками и двумя электродамиловушками при напряжении 200 кв и токе пучка 250 люка рентгеновского излучения не

15 наблюдалось.

Ускоряющая электростатическая труока с

20 наклонными ускоряющими электродами (наклонными полями), отличающаяся тем, что, с целью повышения электрической прочности ускоряющих промежутков, ускоряющие промежутки образованы электростатическими ло25 вушками, выполненными в виде полости, у которой две противоположные стороны представляют электроды с противоположным .наклонением, а сами ловушки соединены с делителем напряжения и расположены так, чтобы

30 последовательный ряд ускоряющих промежутков имел противоположное наклонение.

Изобретение относится к электростатическим ускорителям.

Известны ускоряющие электростатические трубки с наклонными электрическими полями.

Наличие наклонных электрических полей поз. воляет подавлять эффект образования вторичных частиц. Однако подавление последних в области изменения направления нормальной составляющей несколько затруднено.

В предлагаемой ускоряющей электростатической трубке области поля с равным направлением нормальной составляющей разделены эквипотенциальными областями, в которых вторичные заряженные частицы улавливаются раньше, чем они попадут в следующий ускоряющий промежуток. Ускоряющие промежутки образованы электростатическими ловушками, выполненными в виде полости. Две противоположные стороны последней представляют собой электроды с противоположным наклонением. Сами ловушки соединены с делителем напряжения и расположены так, чтобы последовательный ряд ускоряющих промежутков имел противоположное наклонение.

Эти особенности повышают электрическую прочность ускоряющих промежутков.

На чертеже показана часть ускоряющей трубки, где: 1 — электроды для равномерного распределения напряжения по трубке; 2— изоляторы;, > — предыдущий электрод-ловушПредмет изобретения

246713

Редактор Б. С. Наикииа

Заказ 3054/1 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Составитель Б. М. Попов

Техред Т. П. Курилко

Корректоры: А. Абрамова и В. Петрова
