Электронное устройство, осветительное устройство, устройство отображения и телевизионный приемник

Электронное устройство, осветительное устройство, устройство отображения и телевизионный приемник

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

[0001] Настоящее изобретение относится к области электронных устройств, таких как осветительное устройство и устройство отображения.

Предпосылки создания изобретения

[0002] В широко применяемом электронном устройстве, представителем которого является, например, устройство отображения с тонким экраном, такое как жидкокристаллическое устройство отображения, имеющееся в продаже в настоящее время, отверстие для отвода тепла, аккумулируемого внутри, формируют через его внешнее покрытие (корпус). Отверстие, упомянутое выше, имеет размер относительно малый, но достаточный для того, чтобы через него проникало насекомое (в частности, личинка оного), такое как таракан.

[0003] К тому же, тараканы (насекомое-вредитель) предпочитают темноту и умеренно теплые среды. Естественно, существует вероятность, что таракан проникнет внутрь устройства отображения и попадет на контакт высоковольтной схемы инвертора (управляющей схемы). Подобный случай может привести к неправильному срабатыванию схемы инвертора и, в результате, закончиться неисправностью (сбоем) устройства отображения. В качестве решения этой проблемы, для предотвращения попадания таракана внутрь устройства отображения, существует один возможный проект, как описано, например, в Патентном документе 1, отпугивания тараканов посредством диспергирования (распыления) репеллента при использовании нагнетательного вентилятора.

Перечень библиографических ссылок

Патентная литература

[0004] Патентный документ 1: JP-A-2005-310520

Сущность изобретения

Техническая задача

[0005] В отношении описанного выше проекта, однако, даже несмотря на то, что репелленты являются высокоэффективными в отпугивании тараканов и, в сущности, безвредными для людей, некоторые пользователи чувствуют неудобство в наличии такого распыляемого репеллента.

[0006] Настоящее изобретение было создано для решения вышеуказанной задачи. Целью настоящего изобретения является обеспечение электронного устройства и тому подобного устройства, которые выполняют с возможностью предотвращения попадания насекомых вредителей без причинения людям морального дискомфорта.

Решение задачи

[0007] Электронное устройство включает в себя: схемную плату, на которую монтируют управляющую схему; и шасси, к которым монтируют схемную плату. В электронном устройстве, термически деформируемую пластину, которая является реверсивно деформируемой в зависимости от температуры, вставляют в промежуток между схемной платой и шасси. При первом температурном режиме ниже заданной температуры, термически деформируемая пластина деформируется до такой формы, что защищает часть управляющей схемы, которая экспонирована в промежутке между схемной платой и шасси. С другой стороны, при втором температурном режиме выше заданной температуры, термически деформируемая пластина деформируется до такой формы, что отделяется от части управляющей схемы, которая экспонирована в промежутке между схемной платой и шасси.

[0008] Один образец термически деформируемой пластины выглядит следующим образом. Итак, при первом температурном режиме, термически деформируемая пластина, в то время как кольцеобразная область, как часть ее, остается в качестве участка основания, становится выпуклой на внутренней стороне участка кольцеобразного участка основания и, таким образом, деформируется до формы купола так, что часть управляющей схемы становится защищенной верхним участком участка, определяющего форму купола. С другой стороны, при втором температурном режиме, термически деформируемая пластина становится сжатой на выпуклом участке и, таким образом, деформируется до планарной формы так, что верхний участок отделяется от части управляющей схемы.

[0009] Более того, еще один образец термически деформируемой пластины выглядит следующим образом. То есть при первом температурном режиме термически деформируемая пластина, в то время как противоположные краевые области, как часть ее, остаются в качестве участков основания, становится изогнутой в дугу на внутренней стороне участка между участками основания и, таким образом, деформируется до полукруглой колоннообразной формы так, что часть управляющей схемы становится защищенной участком верхней линии, который является линейным верхним участком участка, определяющего полукруглую колоннообразную форму. С другой стороны, при втором температурном режиме, термически деформируемая пластина становится уплощенной на изогнутом в дугу участке и, таким образом, деформируется до планарной формы, так, что участок верхней линии становится отделенным от части управляющей схемы.

[0010] Посредством термически деформируемой пластины, конфигурированной, как описано выше, при первом температурном режиме (например, когда электронное устройство не эксплуатируют и промежуток между схемной платой и шасси находится при комнатной температуре), часть управляющей схемы становится защищенной термически деформируемой пластиной. Это исключает вероятность того, что таракан вступит в контакт с частью управляющей схемы. Следовательно, даже когда электронное устройство эксплуатируют, и управляющую схему начинают возбуждать, ни в каком случае таракан не будет убит электрическим током под напряжением, прикладываемым к управляющей схеме. Таким образом, предотвращается поломка управляющей схемы, а в итоге электронного устройства, из-за, например, убитого электрическим током таракана.

[0011] Кроме того, например, когда электронное устройство эксплуатируют и, таким образом, управляющая схема является возбужденной так, что промежуток между схемной платой и шасси находится при втором температурном режиме при сравнительно высокой температуре, часть управляющей схемы не покрывается защитной пластиной. Итак, даже в таком случае управляющая схема охлаждается воздухом извне. Управляющая схема, будучи возбужденной, становится разогретой до слишком высокой температуры, чтобы таракан мог приблизиться (вкратце, даже если управляющая схема не защищена защитной пластиной, таракан не приблизится к управляющей схеме).

[0012] Структура термически деформируемой пластины не ограничивается конкретными примерами. Например, термически деформируемую пластину можно изготавливать из полимера (resin) или можно формировать, ламинируя полимер с металлом. Термически деформируемую пластину можно также изготавливать из ламината двух или более типов полимера (resin), имеющих разные коэффициенты линейного расширения.

[0013] Более того, с целью увеличения степени свободы деформации термически деформируемой пластины, переднюю поверхность и заднюю поверхность термически деформируемой пластины можно изготавливать отличающимися в пространстве.

[0014] Более того, термически деформируемая пластина также не ограничивается, в частности, цветом, и термически деформируемая пластина может быть белого, серого или черного цвета.

[0015] Электронное устройство, конфигурируемое, как описано выше, может быть осветительным устройством, включающим в себя источник света, который излучает свет, используя электрический ток, подаваемый посредством управляющей схемы. Кроме того, следует упомянуть, что устройство отображения, включающее в себя осветительное устройство и панель отображения, которую располагают с возможностью принимать свет, производимый осветительным устройством, также охватывается объемом настоящего изобретения (панель отображения может быть жидкокристаллической панелью, формируемой при герметизации жидкого кристалла между парой подложек). К тому же следует упомянуть, что телевизионный приемник, включающий в себя вышеописанное устройство отображения, также охватывается объемом настоящего изобретения.

Преимущественные результаты изобретения

[0016] По настоящему изобретению, непосредственно перед эксплуатацией электронного устройства, термически деформируемая пластина защищает часть управляющей схемы, которая экспонирована в промежутке между схемной платой и шасси внутри электронного устройства. Итак, даже когда электронное устройство эксплуатируют, и управляющая схема начинает возбуждаться, ни в каком случае таракан не будет убит электрическим током под напряжением, прикладываемым к управляющей схеме, так что поломка управляющей схемы, а в итоге электронного устройства, предотвращается.

Краткое описание чертежей

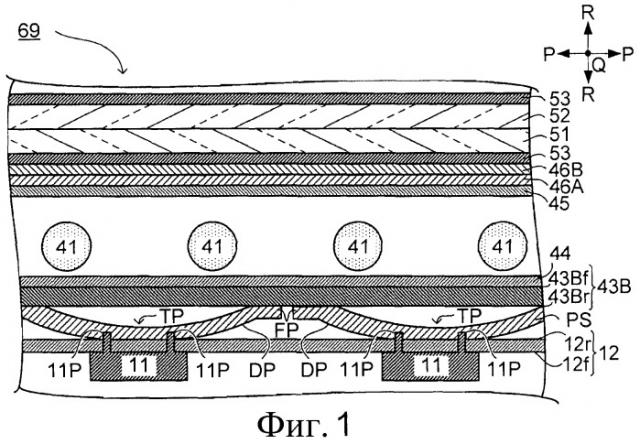

[0017] ФИГ. 1 - вид сечения, взятого в направлении стрелок вдоль линии A-A' жидкокристаллического устройства отображения (в выключенном состоянии), представленного на ФИГ.6.

ФИГ.2 - вид сечения, взятого в направлении стрелок вдоль линии A-A' жидкокристаллического устройства отображения (во включенном состоянии), представленного на ФИГ.6.

ФИГ.3 - развернутый вид в перспективе, демонстрирующий плату инвертора и шасси подсветки в жидкокристаллическом устройстве отображения в выключенном состоянии, показанном на ФИГ.1.

ФИГ.4 - развернутый вид в перспективе, демонстрирующий плату инвертора и шасси подсветки в жидкокристаллическом устройстве отображения во включенном состоянии, показанном на ФИГ.2.

ФИГ.5 - вид в перспективе, демонстрирующий заднюю поверхность шасси подсветки.

ФИГ.6 - развернутый вид в перспективе, демонстрирующий жидкокристаллическое устройство отображения, описываемое в варианте осуществления 1.

ФИГ.7 - развернутый вид в перспективе платы инвертора и шасси подсветки, которые показаны в разобранном состоянии, в жидкокристаллическом устройстве отображения (в выключенном состоянии), описываемом в варианте осуществления 2.

ФИГ.8 - вид сечения жидкокристаллического устройства отображения (в выключенном состоянии), описываемого в варианте осуществления 3.

ФИГ.9 - вид сечения жидкокристаллического устройства отображения (во включенном состоянии), описываемого в варианте осуществления 3.

ФИГ.10 - развернутый вид в перспективе, демонстрирующий плату инвертора и защитную пластину в жидкокристаллическом устройстве отображения в выключенном состоянии, показанном на ФИГ.8.

ФИГ.11 - развернутый вид в перспективе, демонстрирующий плату инвертора и защитную пластину в жидкокристаллическом устройстве отображения во включенном состоянии, показанном на ФИГ.9.

ФИГ.12 - вид в перспективе, демонстрирующий шасси подсветки, к которым монтируют флуоресцентные трубки и плату инвертора.

ФИГ.13 - частично увеличенный вид, демонстрирующий шасси подсветки, к которым монтируют флуоресцентные трубки и плату инвертора, которые показаны на ФИГ.12.

ФИГ.14 - вид в перспективе шасси подсветки, показанных на ФИГ.12, если смотреть со стороны задней поверхности.

ФИГ.15 - развернутый вид в перспективе, демонстрирующий шасси подсветки и плату инвертора, показанных на ФИГ.13, в демонтированном друг от друга состоянии.

ФИГ.16 - вид в перспективе, демонстрирующий только бортовой коннектор, устанавливаемый на плату инвертора.

ФИГ.17 - вид в перспективе, демонстрирующий шасси подсветки, одну из флуоресцентных трубок и беспроводный коннектор, предназначенный для фиксации одной из флуоресцентных трубок.

ФИГ.18 - вид в перспективе, в основном демонстрирующий шасси подсветки и один из беспроводных коннекторов.

ФИГ.19 - вид в перспективе, демонстрирующий способ, при котором беспроводный коннектор прилаживают к бортовому коннектору.

Подробное описание предпочтительного варианта осуществления

[0018] Вариант осуществления 1

Далее описан один вариант осуществления со ссылками на приложенные чертежи. На некоторых чертежах штриховка, ссылочные позиции элементов и тому подобное может быть опущено ради удобства, в том случае, когда ссылочные позиции должны быть указаны на других чертежах. Кроме того, на чертежах тело, обведенное кружком, показано в направлении, перпендикулярном плоскости чертежей.

[0019] В последующем описании жидкокристаллическое устройство отображения, которое является устройством отображения, используют в качестве одного образца электронного устройства. Электронное устройство, однако, не ограничивается жидкокристаллическим устройством отображения, а может быть также каким-либо бытовым электрическим приспособлением, включая иные типы устройств отображения, осветительным устройством, аудиоустройством, устройством для приготовления пищи. К тому же, в случае, когда устройство отображения, которое демонстрирует изображения, базируется на радиоволнах, необходимых для телевизионной трансляции, электронное устройство, включающее в себя устройство отображения, именуется также телевизионным приемником.

[0020] ФИГ.6 демонстрирует развернутый вид в перспективе жидкокристаллического устройства 69 отображения. Как изображено на этом чертеже, жидкокристаллическое устройство 69 отображения включает в себя жидкокристаллическую панель 59 отображения, узел 49 подсветки (электронное устройство, осветительное устройство) и корпус HG (передняя часть корпуса HG1•задняя часть корпуса HG2), который вмещает жидкокристаллическую панель 59 отображения и узел 49 подсветки.

[0021] Жидкокристаллическую панель 59 отображения формируют посредством ламинирования подложки 51 активной матрицы, включающей в себя непоказанный элемент коммутации, такой, как TFT (тонкопленочный транзистор), с противоположной подложкой 52, противоположной подложке 51 активной матрицы, используя герметизирующий материал (не показано). Далее, жидкий кристалл (не показано) впрыскивают в зазор между этими подложками 51•52 (поляризационные пленки 53•53 прикреплены так, что образуют сэндвич с подложкой 51 активной матрицы и противоположной подложкой 52 между ними).

[0022] Будучи панелью отображения несветоизлучающего типа, жидкокристаллическая панель 59 отображения принимает свет (свет фоновой подсветки) от узла 49 подсветки и, таким образом, осуществляет функцию отображения. Следовательно, допуская равномерное облучение целой поверхности жидкокристаллической панели 59 отображения светом от узла 49 подсветки, улучшают качество отображения жидкокристаллической панели 59 отображения.

[0023] Узел 49 подсветки включает в себя флуоресцентную трубку 41 (источник света, линейный источник света), ламповый держатель 42, шасси 43 подсветки (шасси), отражающую пластину 44, диффузионную пластину 45 и линзовые пластины 46 (46A-46B).

[0024] Флуоресцентная трубка 41 имеет линейную форму (форму штанги, колоннообразную форму или подобную), и множество флуоресцентных трубок 41 монтируют в узел 49 подсветки (для удобства только несколько флуоресцентных трубок 41 показано на чертеже). Электрод (не показан) флуоресцентной трубки 41 удерживается патроном 31, и электропроводку 32 для приема подаваемого электрического тока протягивают в сторону от патрона (socket) 31.

[0025] Ламповый держатель 42 является блочным элементом, который используют в паре для удерживания флуоресцентной трубки 41. Предпочтительно, один из пары ламповый держатель 42 поддерживает один из двух концов флуоресцентной трубки 41 и другой из пары ламповый держатель 42 поддерживает другой конец флуоресцентной трубки 41, и так флуоресцентную трубку 41 монтируют в узел 49 подсветки. Кроме того, с целью более устойчивого монтирования флуоресцентной трубки 41 в узел 49 подсветки, можно добавлять фиксатор лампы (не показано), предназначенный для крепкого зажимания флуоресцентной трубки 41.

[0026] Тип флуоресцентной трубки 41 не ограничивается, и флуоресцентной трубкой 41 может быть, например, трубка с холодным катодом или трубка с термокатодом. Далее, в последующем описании, направление, в котором флуоресцентные трубки 41 устанавливают в параллель (направление, в котором флуоресцентные трубки 41 выровнены по одной линии), указано как Р-направление, направление, в котором флуоресцентные трубки 41 простираются в длину, указано как Q-направление, и направление, перпендикулярное двум Р-направлению и Q-направлению указано как R-направление

[0027] Шасси 43 подсветки являются телом корпуса, имеющего форму ящика, включающего в себя участок 43B дна и участок 43W стенки, отстоящий вверх от участка 43В дна. Шасси 43 подсветки вмещают разнообразные элементы, включая флуоресцентную трубку 41 и подобные элементы (флуоресцентные трубки 41 укладывают так, чтобы покрывать участок 43В дна шасси 43 подсветки; поверхность участка 43В дна, которая обращена к флуоресцентным трубкам 41, именуется передней поверхностью 43Bf, и тыльная сторона передней поверхности 43Bf именуется задней поверхностью 43Br).

[0028] Отражающая пластина 44 является отражающим элементом, который покрывает переднюю поверхность 43Bf участка 43В дна шасси 43 подсветки и, соответственно, покрыта множеством флуоресцентных трубок 41. Отражающая пластина 44, следовательно, отражает свет флуоресцентных трубок 41. Предпочтительно, отражающая пластина 44 отражает часть излученного света, излучаемого от флуоресцентных трубок 41 (излученный свет излучается повсюду каждой из флуоресцентных трубок 41) и наводит его на диффузионную пластину 45.

[0029] Шасси 43 подсветки можно формировать, используя тот элемент, который сам изготовлен из полимера (resin), металла или подобного материала, обладающего отражательной способностью. Причиной для этого является факт, что в этом случае можно пренебречь отражающей пластиной 44.

[0030] Диффузионную пластину 45 располагают так, что она покрывает флуоресцентные трубки 41, установленные в параллель, и осуществляет диффузное рассеяние света от флуоресцентных трубок 41 так, что свет распространяется по всей области жидкокристаллической панели 59 отображения (диффузионная пластина 45 и линзовые пластины 46A-46B все вместе именуются также группой оптических пластин).

[0031] Линзовая пластина 46А является оптической пластиной, которая имеет, например, форму призмы на плоскости и, вследствие этого, сужает направленность света, и установлена так, что покрывает диффузионную пластину 45. Линзовая пластина 46А, следовательно, сгущает свет, перемещающийся от диффузионной пластины 45, и, таким образом, получается улучшенная яркость.

[0032] Линзовую пластину 46В устанавливают так, что она покрывает линзовую пластину 46А, и является оптической пластиной, которая пропускает через себя компоненту поляризации света, поляризованного в одном направлении, и отражает компоненту поляризации света, поляризованного ортогонально компоненте поляризации света, которая пропускается. Линзовая пластина 46В также отражает компоненту поляризации света, абсорбируемую поляризационной пленкой 53, чтобы таким образом снова использовать его, и так яркость на жидкокристаллической панели 59 отображения улучшается.

[0033] В узле 49 подсветки, конфигурированном как описано выше, свет от флуоресцентных трубок 41, установленных в параллель, достигает диффузионную пластину 45 напрямую или после отражения отражающей пластиной 44. Свет, который достиг диффузионной пластины 45, затем проходит через линзовые пластины 46A-46B, тем временем, будучи рассеянным, и таким образом, излучается в качестве света подсветки, имеющего увеличенную яркость светового излучения. Свет подсветки затем достигает жидкокристаллической панели 59 отображения, и таким образом, жидкокристаллическая панель 59 отображения воспроизводит изображение.

[0034] Передняя часть корпуса HG1 и задняя часть корпуса HG2, составляющие корпус HG, образуют между ними сэндвич узла 49 подсветки и жидкокристаллической панели 59 отображения, покрывающей узел 49 подсветки, которые конфигурированы, как описано выше, и, таким образом, фиксируют их (способ их фиксирования не ограничивается конкретными примерами). То есть передняя часть корпуса HG1, совместно с задней частью корпуса HG2, образуют сэндвич узла 49 подсветки и жидкокристаллической панели 59 отображения и, таким образом завершают жидкокристаллическое устройство 69 отображения.

[0035] Сейчас, со ссылками на ФИГ.6 и ФИГ. с 1 по 5, в нижеследующем описании более подробно раскрыты флуоресцентная трубка 41, схема инвертора, используемая для возбуждения флуоресцентной трубки 41, и плата 12 инвертора, на которую монтируют схему инвертора.

[0036] На ФИГ.5 показан вид в перспективе шасси 43 подсветки в жидкокристаллическом устройстве 69 отображения, если смотреть со стороны задней поверхности 43Br (на чертеже, главным образом, показано шасси 43 подсветки и плата 12 инвертора). На ФИГ.3 и 4 показаны развернутые виды в перспективе, демонстрирующие плату 12 инвертора и шасси 43 подсветки ФИГ.5, причем на ФИГ.3 показано жидкокристаллическое устройство 69 отображения в выключенном состоянии и на ФИГ.4 показано жидкокристаллическое устройство 69 отображения во включенном состоянии. Более того, на ФИГ.1 и 2 показаны виды сечений, взятых в направлении стрелок вдоль линии A-A' в жидкокристаллическом устройстве 69 отображения, представленном на ФИГ.6, причем ФИГ.1 корреспондирует с ФИГ.3 и ФИГ.2 корреспондирует с ФИГ.4 (ради удобства, линия A-A' показана также на каждом чертеже ФИГ.3-5).

[0037] Флуоресцентную трубку 41 возбуждают, используя переменный ток, подаваемый от схемы инвертора. Схему инвертора компонуют из разнообразных схем таких, как бустерная схема 11 (инверторный трансформатор), и такие схемы монтируют на плату 12 инвертора (схемную плату), (ради удобства, на ФИГ.3 и 4, большей частью, показана позиция инверторного трансформатора 11 в схеме инвертора).

[0038] Электрическую связь между схемой инвертора и флуоресцентной трубкой 41 устанавливают при помощи подгонки между бортовым коннектором 13, установленным на плате 12 инвертора, и коннектором 23 проводной связи, к которому подключают две электропроводки 32, причем каждая продлевается в сторону от патрона (socket) 31.

[0039] Бортовой коннектор 13 является участком электрической связи в отношении схемы инвертора и подключается к схеме инвертора через непоказанную электропроводку платы (электропроводка расположена на плате 12 инвертора). Более того, бортовой коннектор 13 устанавливают на экспонированную поверхность 12f платы, которая является поверхностью платы 12 инвертора, на которую также устанавливают инверторный трансформатор (управляющую схему) 11, (тыльная сторона экспонированной поверхности 12f платы именуется тыльной поверхностью 12r платы).

[0040] Задняя поверхность 43Br шасси 43 подсветки расположена напротив тыльной поверхности 12r платы платы 12 инвертора. Деталь участка 43B дна шасси 43 подсветки выполняют выступающей навстречу плате 12 инвертора и, так образуют выступ-упор 43S (см. ФИГ.3 и 4). Винт (не показан) ввинчивают в выступ-упор 43S со стороны экспонированной поверхности 12f платы платы 12 инвертора, и, таким образом, плату 12 инвертора монтируют на шасси 43 подсветки.

[0041] В этот раз плата 12 инвертора и шасси 43 подсветки отделены друг от друга в зависимости от полной длины выступа-упора 43S так, что между ними образуется промежуток (см. ФИГ.1 и 2). Количество используемых выступов-упоров 43S и местоположение выступа-упора 43S, в частности, не ограничиваются. Более того, металлический конец 11Р инверторного трансформатора 11 экспонирован на тыльной поверхности 12r платы платы 12 инвертора

[0042] Коннектор 23 проводной связи является участком электросвязи в отношении каждых двух флуоресцентных трубок 41, который подключают к каждой двойке флуоресцентных трубок 41 посредством двух жгутов электропроводки 32 и двух патронов (socket) 31. Более того, как показано на ФИГ.6, коннектор 23 проводной связи выполняют для прокладывания разводки от передней поверхности 43Bf к задней поверхности 43Br шасси 43 подсветки через апертуру 44HC пластины на коннектор, который устанавливают через отражающую пластину 44, и апертуру 43НС шасси на коннектор, который устанавливают через шасси 43 подсветки.

[0043] Как показано на ФИГ.5 полыми стрелками, коннектор 23 проводной связи, установленный на стороне задней поверхности 43Br шасси 43 подсветки, перемещают в направлении бортового коннектора 13 на плате 12 инвертора, и прилаживают к нему. Переменный ток от схемы инвертора, таким образом, подается к флуоресцентной трубке 41 при помощи электропроводки платы (не показано), бортового коннектора 13, коннектора 23 проводной связи, электропроводки 32 и патрона (socket) 31. В результате, флуоресцентную трубку 41 возбуждают, используя переменный ток.

[0044] В случае, когда флуоресцентную трубку 41 возбуждают (для излучения света) вышеописанным способом, электрическое напряжение переменного тока в несколько киловольт (около 1 кВ до 2 кВ) прикладывают к инверторному трансформатору 11. Поэтому металлический конец 11Р инверторного трансформатора 11 также находится под высоким напряжением и, более того, инверторный трансформатор 11 сам нагревается (инверторный трансформатор 11 генерирует тепло и нагревается до температуры около 80°C). В силу вышесказанного следует отметить, что вступление в контакт с инверторным трансформатором 11 является опасным.

[0045] В нормальных условиях, отсутствует возможность, при которой человек вступит в контакт с инверторным трансформатором 11, находящимся в состоянии возбуждения в жидкокристаллическом устройстве 69 отображения, которое производится для продажи. Однако существует вероятность, что насекомое (насекомое-вредитель), такое как таракан, проникнет внутрь жидкокристаллического устройства 69 отображения сквозь мелкое отверстие HL корпуса HG (см. ФИГ.6). В частности, промежуток (промежуток около 5 мм) между платой 12 инвертора и шасси 43 подсветки обеспечивает темноту и умеренно теплую среду, так, что становится относительно вероятным, что таракан проникнет в промежуток.

[0046] Если таракан вступит в контакт с металлическим концом 11Р инверторного трансформатора 11, экспонированного в вышеуказанном промежутке между платой 12 инвертора и шасси 43 подсветки, таракан будет убит электрическим током, что может привести к сбою инверторного трансформатора 11 (и в итоге схемы инвертора). В качестве разрешения этой проблемы для предотвращения контакта между инверторным трансформатором 11 и тараканом, защитную пластину PS вставляют в промежуток между платой 12 инвертора (а именно тыльной поверхностью 12r платы) и шасси 43 подсветки (а именно задней поверхностью 43Br).

[0047] Защитная пластина PS является термически деформируемой пластиной, которая реверсивно деформируется в зависимости от температуры (защитную пластину PS выполняют, например, из поликарбоната, полиэтилентерефталата или полиакрилата).

[0048] Кроме того, при температурном режиме (первом температурном режиме) ниже расчетной температуры деформации (заданной температуры), например, при комнатной температуре, защитная пластина PS деформируется до формы, включающей в себя участок DP купола (участок, соответствующий основанию участка DP купола, именуется как участок FP основания). С другой стороны, при температурном режиме (втором температурном режиме) выше температуры деформации, защитная пластина PS деформируется до планарной формы (температуру деформации можно менять, как следствие изменений материала, технологии обработки или подобных изменений).

[0049] Вышеописанная деформация возможна при управлении рабочей температурой, используемой во время формирования защитной пластины PS. Чтобы быть более конкретным, при обработке противоположных поверхностей защитной пластины PS эти поверхности подвергают воздействию различных температур, что позволяет одну из поверхностей обрабатывать при низкой температуре, с тенденцией сжиматься, а другую поверхность обрабатывать при высокой температуре, с тенденцией расширяться (вкратце, одна из поверхностей претерпевает тепловое расширение со степенью, отличающейся от степени теплового расширения другой поверхности так, что становится вероятным, что при температурном режиме выше температуры деформации защитная пластина PS деформируется).

[0050] Ввиду вышеизложенного, во время формирования защитной пластины PS одну из поверхностей защитной пластины PS, которая обращена к инверторному трансформатору 11, формируют при низкой температуре, и другую поверхность защитной пластины PS, которая обращена к участку 43B дна шасси 43 подсветки, формируют при высокой температуре, тем самым защитную пластину PS конструируют так, что при температурном режиме выше температуры деформации, участок защитной пластины PS, который образует форму купола, при температурном режиме ниже температуры деформации, деформируется до планарной формы.

[0051] Как показано на ФИГ.1-4, защитную пластину PS (термически деформируемую пластину), конструируемую, как изложено выше, прикрепляют к задней поверхности 43Br шасси 43 подсветки, тогда как она находится напротив инверторного трансформатора 11 (способ прикрепления, в частности, не ограничивается). Чтобы быть более конкретным, защитную пластину PS прикрепляют так, что верхний участок TP участка DP купола располагают в сторону от задней поверхности 43Br шасси 43 подсветки.

[0052] В случае, как показано на ФИГ.1-3, если участок DP купола имеет высоту больше, чем промежуток между платой 12 инвертора и шасси 43 подсветки, металлический конец 11Р инверторного трансформатора 11 находится под давлением верхнего участка TP участка DP купола.

[0053] Следовательно, в течение периода времени, при котором достигается температурный режим ниже температуры деформации, например, период времени, при котором жидкокристаллическое устройство 69 отображения находится в выключенном состоянии, металлический конец 11Р покрыт защитной пластиной PS. Таким образом, даже если таракан проникает в промежуток между платой 12 инвертора и шасси 43 подсветки и пытается приблизиться к инверторному трансформатору 11, защитная пластина PS блокирует таракану доступ к инверторному трансформатору 11.

[0054] Более того, в случае, когда жидкокристаллическое устройство 69 отображения включено, даже когда инверторный трансформатор 11, в итоге, возбужден, таракан не приблизится к инверторному трансформатору 11, и, таким образом, ни в одном случае таракан не будет убит электрическим током до обугливания. В результате, в случае, когда жидкокристаллическое устройство 69 отображения включено, поломка инверторного трансформатора 11 предотвращается (в итоге, предотвращается повреждение схемы инвертора, узла 49 подсветки, и жидкокристаллического устройства 69 отображения).

[0055] В то же время, когда жидкокристаллическое устройство 69 отображения включено и, таким образом, флуоресцентная трубка 41 и инверторный трансформатор 11 генерируют тепло, постепенно нагревая промежуток между платой 12 инвертора и шасси 43 подсветки, соседство с защитной пластиной PS приводит к температурному режиму выше температуры деформации. В этот раз, как показано на ФИГ.2 и 4, защитная пластина PS становится сжатой на выпуклом участке DP купола и, таким образом, деформируется до планарной формы. То есть на защитной пластине PS верхний участок TP участка DP купола становится отделенным от металлического конца 11Р инверторного трансформатора 11, и защитная пластина PS, таким образом, сцепляется с задней поверхностью 43Br шасси 43 подсветки.

[0056] Следовательно, инверторный трансформатор 11 не покрыт защитной пластиной PS и промежуток между участком платы 12 инвертора, который находится непосредственно под инверторным трансформатором 11, и шасси 43 подсветки, открыт для воздуха. Таким образом, даже в случае, когда инверторный трансформатор 11 нагревается, воздух извне охлаждает инверторный трансформатор 11 (инверторный трансформатор 11, будучи в возбужденном состоянии, находится под слишком высокой температурой для того, чтобы таракан приближался).

[0057] Кроме того, когда жидкокристаллическое устройство 69 отображения приводится из включенного состояния в выключенное состояния, флуоресцентная трубка 41 и инверторный трансформатор 11 дезактивизированы, так что температура в промежутке между платой 12 инвертора и шасси 43 подсветки постепенно снижается, до достижения температурного режима ниже температуры деформации. На данном этапе, как показано на ФИГ.1 и 3, защитная пластина PS становится выпуклой на внутренней стороне участка кольцеобразного участка FP основания и, таким образом, деформируется до формы купола. Защитная пластина PS, таким образом, покрывает инверторный трансформатор 11 верхним участком TP участка DP купола.

[0058] Основываясь на вышесказанном, при температурном режиме ниже температуры деформации, защитная пластина PS деформируется до такой формы, что защищает металлический конец 11Р инверторного трансформатора 11, который экспонирован в промежутке между платой 12 инвертора и шасси 43 подсветки. Чтобы быть более конкретным, защитная пластина PS, в то время как кольцеобразная область, как часть ее, остается в качестве участка FP основания, становится выпуклой на внутренней стороне участка кольцеобразного участка FP основания и, таким образом, деформируется до формы купола, так что металлический конец 11Р, как часть инверторного трансформатора 11, защищен верхним участком TP участка DP купола, определяющего форму купола.

[0059] С другой стороны, при температурном режиме выше температуры деформации, защитная пластина PS деформируется до такой формы, что становится отделенной от металлического конца 11Р инверторного трансформатора 11, который экспонирован в промежутке между платой 12 инвертора и шасси 43 подсветки. Чтобы быть более конкретным, защитная пластина PS становится сжатой на выпуклом участке (а именно, участке DP купола) и, таким образом, деформируется до планарной формы, так что верхний участок ТР становится отделенным от металлического конца 11Р.

[0060] Следовательно, непосредственно перед эксплуатацией электронного устройства защитная пластина PS защищает инверторный трансформатор 11, экспонируемый в промежутке между платой 12 инвертора и шасси 43 подсветки в узле 49 подсветки (соответственно, в жидкокристаллическом устройстве 69 отображения). Таким образом, даже когда жидкокристаллическое устройство 69 отображения эксплуатируют, и инверторный трансформатор 11 начинают возбуждать, ни в каком случае таракан не будет убит электрическим током под напряжением, прикладываемым к инверторному трансформатору 11 так, что поломка инверторного трансформатора 11 и тому подобного элемента предотвращается.

[0061] В дополнение, защитная пластина PS излучает свет только безвредный для людей. Итак, даже когда включенная в узел 49 подсветки (соответственно, в жидкокристаллическое устройство 69 отображения) с целью предотвращения проникания насекомых-вредителей, защитная пластина PS не вызывает морального дискомфорта для пользователя.

[0062] Кроме того, в случае, когда жидкокристаллическое устройство 69 отображения находится во включенном состоянии, защитная пластина PS является отделенной от металлического конца 11Р инверторного трансформатора 11 (см. ФИГ.2 и 4). В этом случае становится вероятным, что металлический конец 11Р экспонирован для воздуха извне и таким образом охлаждается.

[0063] Вариант осуществления 2

Описание теперь направлено на вариант осуществления 2. В последующем описании аналогичные ссылочные позиции обозначают элементы, имеющие подобные назначения тем элементам, которые используются в варианте осуществления 1, и дублирующие описания, вследствие этого, опускаются.

[0064] Защитная пластина PS, описываемая в варианте осуществления 1, может быть весьма разнообразной по форме. Еще одним образцом таковой является защитная пластина PS (также именуемая иначе, как например, защитная пластина PS, имеющая форму кровельной черепицы, или полуцилиндрическая защитная пластина PS), включающая в себя полукруглый колоннообразный участок SC, которая представлена на ФИГ.7. ФИГ.7, главным образом, демонстрирует плату 12 инвертора и шасси 43 подсветки в жидкокристаллическом устройстве 69 отображения в выключенном состоянии. В случае, когда жидкокристаллическое устройство 69 отображения находится во включенном состоянии, а именно при температурном режиме выше температуры деформации, подобно случаю, демонстрируемому на ФИГ.4, защитная пластина PS, включающая в себя полукруглый колоннообразный участок SC, деформируется до планарной формы.

[0065] Более того, когда ФИГ.7 (см. линию A-A') и ФИГ.4 показаны в сечении, взятом в том же самом направлении, что и направление сечения на ФИГ.6, защитная пластина PS, включающая в себя полукруглый колоннообразный участок SC, имеет сечение, по существу, подобное тому, что и защитная пластина PS, включающая в себя участок DP купола, показанная
