Способ элёктродуговой сварки
Иллюстрации
Показать всеРеферат
246737

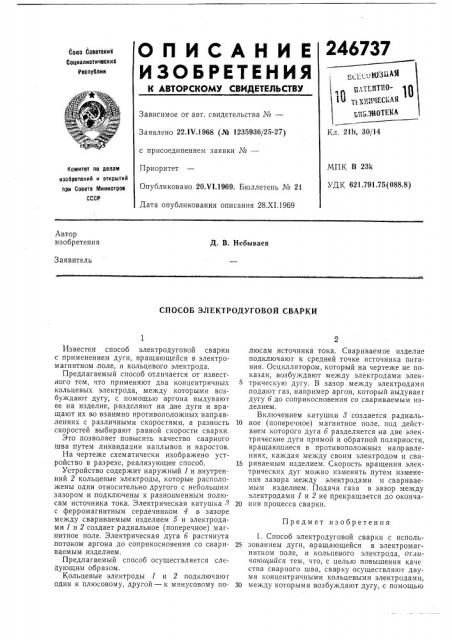

О П И С А Н И Е
ИЗОЬРЕтИНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
v.т „): 11)511АЯ
ПяЕНТН0 zqz!@arenas г.11"„ЧИОТЕКА
Зависимое от авт. свидетельства №вЂ”
Заявлено 22.1 V.1968 (№ 1235936/25-27) с присоединением заявки №вЂ”
Приоритет
Опубликовано 20.VI.1969. Бюллетень № 21
Дата опубликования описания 28.XI.1969
Кл. 21h, 30/14
МПК В 23k
УДК 621.791,75(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
Д. В. Небываев
Заявитель
СПОСОБ ЭЛЕКТРОДУГОВОЙ СВАРКИ
Известен способ электродуговой сварки с применением дуги, вращающейся в электромагнитном поле, и кольцевого электрода.
Предлагаемый способ отличается от известного тем, что применяют два концентричных кольцевых электрода, между которыми возбуждают дугу, с помощью аргона выдувают ее на изделие, разделяют на две дуги и вращают их во взаимно противоположных направлениях с различными скоростями, а разность скоростей выбирают равной скорости сварки.
Это позволяет повысить качество сварного шва путем ликвидации наплывов и наростов.
На чертеже схематически изображено устройство в разрезе, реализующее способ.
Устройство содержит наружный 1 и,внутренний 2 кольцевые электроды, которые расположены один относительно другого с небольшим зазором и,подключены к разноименным полюсам источника тока. Электрическая катушка ч с ферромагнитным сердечником 4 в зазоре между свариваемым изделием 5 и электродами 1 и 2 создает радиальное (поперечное) магнитное поле. Электрическая дуга б растянута потоком аргона до соприкосновения со свариваемым изделием.
Предлагаемый способ осуществляется следующим образом.
Кольцевые электроды 1 и 2 подключаюг один к плюсовому, другой — к минусовому полюсам источника тока. Свариваемое изделие подключают к средней точке источника питания. Осциллятором, который на чертеже не показан, возбуждают между электродами электрическую дугу. В зазор между электродами подают газ, например аргон, который выдувает дугу б до соприкосновения со свариваемым изделием.
Включением катушки 3 создается радиаль10 ное (поперечное) магнитное поле, под действием которого дуга б разделяется на две электрические дуги прямой и обратной полярности, вращающиеся в противоположных направлениях, каждая между своим электродом и сва1s риваемым изделием. Скорость вращения электрических дуг можно изменять путем изменения зазора между электродами и свариваемым изделием. Подача газа в зазор между электродами 1 и 2 не прекращается до оконча20 ния процесса сварки.
Предмет изобретения
1. Способ электродуговой сварки с исполь25 зованием дуги, вращающейся в электромагнитном поле, и кольцевого электрода, отличающийся тем, что, с целью повышения каче ства сварного шва, сварку осуществляют двумя концентричными кольцевыми электродами, 30 между которыми возбуждают дугу, с помощью
246737
Составитель Р. Тер-Арутюнов
Редактор Б. С. Панкина Текред T. П. Курилко Корректор С, М. Сигал
Заказ 3046/ 9 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ГССР
Москва 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 струи инертного газа выдувают ее на изделие, разделяют на две дуги и,вращают их во взаимно противоположных направлениях.
2. Спосоо по п. 1, отличающийся тем, что, электрические дуги вращают с различными скоростями, причем разность скоростей выбирают равной скорости сварки для данного изделия,
