Реферат



№ 24674

Класс, 1" „ ,-.;.1г:.ПЮ7 С1< -: ьл ЧН. ЗА3й г 1 .ИЖОРСКОЕ СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ

Ъ2 Уй / Фщ;

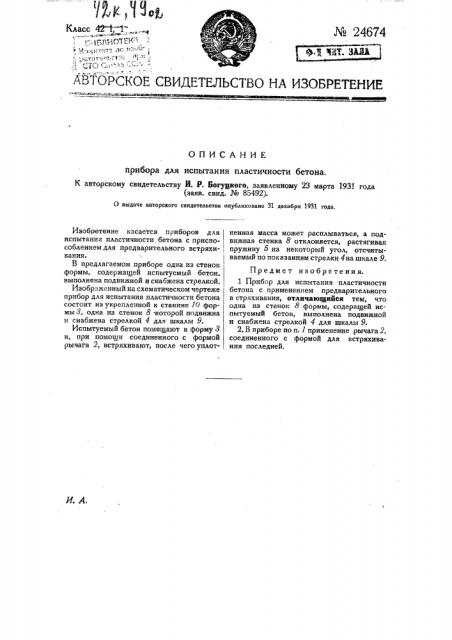

ОПИСАНИЕ прибора для испытания пластичности бетона.

К авторскому свидетельству И. P. Богуцкого, заявленному 23 марта 1931 года (заяв. свид. № 85492).

О выдаче авторского свидетельства опубликовано 31 декабря 1931 года.

Изобретение касается приборов для испытания пластичности бетона с присно-, I соблением для предварительного встряхи- вания.

В предлагаемом приборе одна из стенок формы, содержащей испытуемый бетон. выполнена подвижной и снабжена стрелкой.

Изображенный на схематическом чертеже прибор для испытания пластичности бетона состоит из укрепленной к станине И формы 3, одна из стенок 8 которой подвижна и снабжена стрелкой 4 для шкалы 9.

Испытуемый бетон помещают в форму 3 и, при помощи соединенного с формой рычага 2, встряхивают, после чего уплот- ненная масса может расплываться, а подвижная стенка 8 отклоняется, растягивая пружину 5 на некоторый угол, отсчитываемый по показаниям стрелки 4на шкале 9.

Предмет изобретения.

1 Прибор для испытания пластичности бетона с примененнем предварительного в стряхивания, отличающийся тем, что одна из стенок 8 формы, содеращей испытуемый бетон, выполнена подвижной и снабжена стрелкой 4 для шкалы 9.

2. В приборе по п. 1 применение рычага 2, соединенного с формой для встряхивания последней.
