Изобретение относится к области строительства, а именно к панели пола и покрытию пола из таких панелей. Технический результат изобретения заключается в снижении трудозатрат при монтаже и демонтаже покрытия пола. Панель пола с лицевой поверхностью имеет четыре кромки, противоположные пары которых содержат соответствующие друг другу удерживающие профили для соединения однотипных панелей на всех четырех кромках. Удерживающие профили первой пары кромок соединяются посредством вставки под углом, а удерживающие профили второй пары кромок выполнены в виде сопрягаемых крюкообразных элементов. На каждом из крюкообразных элементов соседняя панель соединяется по существу посредством движения, осуществляемого в плоскости перпендикулярно плоскости панели, при условии, что по меньшей мере на одном из крюкообразных элементов второй пары кромок предусмотрен отдельный вертикально запирающий элемент, по меньшей мере частично заходящий в путь соединения крюкообразных элементов. Во время соединяющего движения крюкообразных элементов двух панелей вертикально запирающий элемент автоматически выходит из пути соединения, чтобы освободить его, а в сцепленном состоянии крюкообразных элементов автоматически снова заходит в путь соединения за счет пружинящего действия. Для упрощения демонтажа предусмотрено, что сопрягаемые крюкообразные элементы выполнены с возможностью разблокирования соединенных панелей из их сцепленного и вертикально блокированного состояния, при этом по меньшей мере одна панель выполнена с возможностью поворота по проходящей в зоне сцепленных кромок оси в направлении, в котором достигается разблокированное положение. Лицевые поверхности панелей в разблокированном положении образуют между собой угол меньше 180°. 2 н. и 13 з.п. ф-лы, 20 ил.

Реферат

Изобретение относится к панели с лицевой поверхностью и четырьмя кромками, противоположные пары которых имеют соответствующие друг другу удерживающие профили для соединения однотипных панелей на всех четырех кромках, причем удерживающие профили первой пары кромок соединяются посредством вставки под углом, а удерживающие профили второй пары кромок выполнены в виде сопряженных крюкообразных элементов, так что на каждом из крюкообразных элементов однотипная соседняя панель соединяется по существу посредством соединяющего движения, осуществляемого в плоскости перпендикулярно плоскости панели, за счет того, что по меньшей мере на одном из крюкообразных элементов второй пары кромок предусмотрен отдельный вертикально запирающий элемент, по меньшей мере частично заходящий в путь соединения крюкообразных элементов, причем во время соединяющего движения крюкообразных элементов двух панелей вертикально запирающий элемент автоматически выходит из пути соединения, чтобы освободить его, а в сцепленном состоянии крюкообразных элементов автоматически снова заходит в путь соединения за счет пружинящего действия.

Кроме того, изобретение относится к покрытию пола, состоящему из множества предложенных панелей.

Известные панели описанного рода известны из WO 03/016654 A1 и WO 2006/043893 A1. Из обеих публикаций специалисту известны панели, укладываемые, например, рядами, причем в пределах одного ряда панели соединены между собой в местах стыков. Оптимальным образом известные панели укладываются так, что места стыков панелей одного ряда расположены на расстоянии от мест стыков панелей соседнего ряда. В новом ряду панель соединяется с панелями предыдущего ряда посредством так называемого поворота. Термином «вставка под углом» (нем. Einwinkeln) называется вид соединения, при котором новая панель приставляется одной кромкой к панелям предыдущего ряда, причем новая панель приставляется относительно плоскости предыдущего ряда в наклонной плоскости. Блокировка новой панели осуществляется за счет углового движения, во время которого новая панель поворачивается вниз в плоскость панелей предыдущего ряда.

В том случае, если в ряду, в котором укладывается новая панель, уже имеется панель, новая панель во время описанного движения вставки под углом с поворотом соединяется с панелями предыдущего ряда одновременно также с панелью того же ряда. С этой целью для соединения панелей в пределах одного ряда относящиеся друг к другу удерживающие профили кромок выполнены в виде крюкообразных элементов, которые в направлении перпендикулярно плоскости панелей могут сходиться и, таким образом, сцепляться. Движение в названной вертикальной плоскости является движением по типу ножниц. Его можно назвать также складывающим движением.

Известные панели содержат по меньшей мере на одном крюкообразном элементе автоматически защелкивающийся вертикально запирающий элемент, который затрудняет отделение панелей с целью демонтажа, поскольку его вообще нельзя сместить из его блокирующего положения или же можно, но с помощью специального инструмента. В WO 03/016654 предусмотрено извлечение вертикально запирающего элемента из соединения вбок, чтобы сцепленные панели можно было затем снова раздвинуть в направлении перпендикулярно им. В WO 2006/043893 A1 предложено использовать вместо извлечения вертикально запирающего элемента специальный инструмент, с помощью которого вертикально запирающий элемент можно выдвинуть из его блокирующего положения, так что затем возможно раздвигание панелей перпендикулярно их плоскости. В случае специального инструмента речь идет о подобии иглы, вставляемой сбоку в щель, в которой находится вертикально запирающий элемент. При этом обязательно необходимо правильно вставить тонкий, как игла, специальный инструмент, верхняя и нижняя стороны которого отличаются, в щель, в которой находится вертикально запирающий элемент. Третий метод разблокирования состоит в том, чтобы раздвинуть соединенные крюкообразные элементы в плоскости панелей, а именно параллельно сцепленным кромкам. Однако этот метод непригоден для таких панелей, между крюкообразными элементами которых существует высокое трение сцепления и которые перемещаются поэтому лишь с большим усилием.

В основе изобретения лежит задача создания легко монтируемых панелей и, кроме того, упрощения демонтажа покрытия пола, состоящего из панелей указанного выше типа.

Согласно изобретению эта задача решается за счет того, что сопрягаемые крюкообразные элементы выполнены так, что в том случае, если соединены две панели, они разблокируются из своего сцепленного и вертикально блокированного состояния, причем по меньшей мере одна панель по проходящей в зоне сцепленных кромок оси поворачивается в направлении, в котором достигается разблокированное положение, а лицевые поверхности панелей в разблокированном положении образуют между собой угол меньше 180°.

Благодаря предложенной панели не требуется извлекать вертикально запирающий элемент из соединения и использовать специальный инструмент, чтобы устранить блокирующую функцию вертикально запирающего элемента с целью демонтажа покрытия пола. Согласно изобретению крюкообразные элементы выполнены так, что панели одного ряда можно отделить тогда, когда они больше не соединены с панелями соседнего ряда. Если требуется отделить друг от друга панели одного ряда, то его следует сначала отсоединить от соседних рядов. Тогда можно демонтировать панели того же ряда за счет того, что панель, соединенную только на одном конце в пределах ряда, поворачивают вверх этим концом, а предыдущую панель, от которой ее необходимо отделить, не двигают.

В принципе, это движение разблокирования панелей того же ряда соответствует движению, обратному тому, которое было описано выше как поворот и посредством которого новая панель соединяется с панелями предыдущего ряда.

Поскольку соединение новой панели с панелями предыдущего ряда происходит одновременно с соединением новой панели с имеющейся панелью того же ряда, эти процессы соединения могут влиять друг на друга. Так, например, может быть предпочтительным, если с движением по типу ножниц (складывающее движение) новой панели происходит регулирование положения сцепленных кромок по отношению друг к другу. Это требует тогда скользящего движения в пределах вставленных друг в друга кромок первой пары кромок участвующих панелей, чтобы сцепляемые кромки второй пары кромок во время складывающего движения привести в нужное положение. Крюкообразные элементы могут быть выполнены так, чтобы за счет их формы происходило автоматическое позиционирование их кромок. Тогда автоматическое позиционирование инициируется посредством складывающего движения новой панели.

Предложенная панель может быть выполнена, например, в виде половицы, паркетной или ламинатной панели и состоять вследствие этого либо из массивной древесины, либо содержать сердцевинный материал. Сердцевинным материалом может быть древесный материал, состоящий из деревянных деталей, например состоящая из деревянных брусков столешница, состоящая из древесных слоев мультиплексная плита, или из фанеры. С другой стороны, в качестве сердцевинного материала может быть предусмотрен также волокнистый материал. Под ним подразумевается древесина, которая сначала была измельчена на волокна, а затем за счет добавления связующего переработана в древесноволокнистый материал, такой как MDF, HDF, фанера или плита OSB. Разумеется, для предложенной панели подходят также и другие материалы, например массивный пластик или по меньшей мере пластик в качестве сердцевинного материала.

В случае если панель содержит сердцевинный материал, он имеет покрытие и, как правило, лицевую поверхность с декоративными свойствами.

Изобретение особенно предпочтительно, если панель состоит из взрослого, лишенного волокон древесного материала, такого как массивная древесина или сердцевинный материал из лишенного волокон древесного материала. Удерживающие профили, в частности крюкообразные элементы из взрослой массивной древесины или лишенного волокон древесного материала, обладают в блокированном состоянии благодаря характеру своей поверхности высоким сцеплением между собой и с трудом раздвигаются. Вследствие этого упомянутый выше, известный из уровня техники третий метод разблокирования не подходит для таких панелей. Таким образом, предложенное разблокирование особенно практично для панелей из массивной древесины или панелей с сердцевинным материалом, который в смысле изобретения представляет собой лишенный волокон древесный материал.

Удерживающие профили первой пары кромок целесообразно имеют на одной кромке поднутренный профиль-паз, а на противоположной кромке - сопрягаемый профиль-гребень, соединяемые между собой посредством поворота. Из уровня техники известно большое число таких поднутренных профилей-пазов и профилей-гребней, которые соединяются посредством поворота и поэтому подходят для предложенной панели. Известные геометрии удерживающих профилей могут быть поэтому предусмотрены на первой паре кромок и комбинированы с предложенным крюкообразным элементом на второй паре кромок.

Полноты ради следует сказать, что крюкообразные элементы двух панелей всегда соединяются даже тогда, когда две соединяемые панели лежат в одной общей плоскости. Для этого крюкообразный элемент одной панели кладется за крюкообразный элемент соседней панели, в результате чего сечения крюкообразных элементов лежат друг за другом, точно совпадая. Затем снабженные крюкообразными элементами кромки вставляются друг в друга, пока они не будут перекрываться по нужной длине панелей. В отношении этого способа укладки следует сослаться на фиг. 44 публикации DE 102006011887, где изображен его пример. В этом примере кромка 32 панели 30b соединяется по стрелке с кромкой панели 30а. При определенных обстоятельствах в начале совпадающего движения необходимо слегка надавить на выступающий от кромки упругий вертикально запирающий элемент и соответственно приставить так, чтобы он вошел в соседнюю панель.

В одном альтернативном выполнении панели удерживающие профили первой пары кромок вместо описанных выше модифицированных профилей-пазов и профилей-гребней выполнены в виде сопрягаемых крюкообразных элементов, причем по меньшей мере на одном из крюкообразных элементов первой пары кромок предусмотрен отдельный вертикально запирающий элемент, вертикально запирающий элемент выступает по типу гибкого гребня от кромки панели, сопрягаемый крюкообразный элемент имеет выполненный в виде фиксирующего углубления паз, а по меньшей мере часть выступающего гибкого гребня вертикально запирающего элемента вставляется в паз сопрягаемого крюкообразного элемента. Поскольку движение для демонтажа панелей того же ряда, как уже сказано, является движением, обратным движению поворота, можно использовать любую предложенную панель и любой из вертикально запирающих элементов, чтобы соответственно выполнить удерживающие профили первой пары кромок и использовать их для соединения панели с панелями предыдущего ряда. Важный для соединения, выступающий от кромки панели участок вертикально запирающего элемента следует считать в этой связи в самом широком смысле гибким гребнем. Эта часть вертикально запирающего элемента может иметь сечение, которое является близким к сечению традиционного гребня или сильно отличается от него. Решающим фактором для вертикально запирающего элемента с его гибким гребнем является его блокирующая функция в направлении перпендикулярно плоскости панелей и его пригодность для их соединения.

Благоприятно, если по меньшей мере одна из пар кромок снабжена соответствующими друг другу крюкообразными элементами, каждый из которых имеет по меньшей мере одну поднутренную поверхность, поднутренные поверхности обоих крюкообразных элементов расположены так, что они в сцепленном состоянии двух панелей расположены на одной общей кривой разблокирования и находятся в контакте между собой, и поднутренные поверхности на общей кривой разблокирования движутся друг от друга и навстречу друг другу.

Расположение поднутренных поверхностей на одной кривой разблокирования способствует демонтажу панелей, поскольку в результате деформации удерживающих профилей панелей не возникает никакой нагрузки или в крайнем случае возникает небольшая нагрузка.

Обращение с панелями можно улучшить, если один крюкообразный элемент с целью соединения с сопрягаемым крюкообразным элементом соседней панели позиционировать на основании, причем соединение крюкообразных элементов двух панелей происходит за счет того, что позиционируемая на основании панель неподвижна, а с помощью соседней панели осуществляется соединяющее движение, причем вертикально запирающий элемент предусмотрен преимущественно на том крюкообразном элементе, который находится на кромке неподвижной панели.

Оказалось, что крюкообразные элементы сцепляются более восприимчивым для пользователя образом, если вертикально запирающий элемент расположен на нижней неподвижной панели. Кроме того, это имеет то преимущество, что вертикально запирающий элемент, если он расположен на нижней панели, лучше виден пользователю. Поэтому предпочтительно, если движение вертикально запирающего элемента, инициируемое вызванным со стороны пользователя соединяющим движением крюкообразных элементов, также видно пользователю.

Для легкого обращения с панелью вертикально запирающий элемент может двигаться пружиняще-упруго. Возможность пружиняще-упругого движения может обеспечиваться пружиняще-упругими свойствами самого вертикально запирающего элемента или отдельным пружинящим элементом, который взаимодействует с вертикально запирающим элементом.

Для обеспечения по меньшей мере возможности пружиняще-упругого движения вертикально запирающего элемента может быть предусмотрена плоскость движения, параллельная плоскости панели.

Вертикально запирающий элемент, расположенный в плоскости движения параллельно плоскости панели, не имеет, как правило, постоянных пружинящих свойств по всей своей длине. Расположенный параллельно плоскости панели вертикально запирающий элемент имеет, однако, обычно хорошие прочностные свойства при вертикальном нагружении снабженного им соединения, поскольку он может иметь относительно большое сечение.

В качестве альтернативы для обеспечения по меньшей мере возможности пружиняще-упругого движения вертикально запирающего элемента предусмотрена плоскость движения, которая перпендикулярна как плоскости панели, так и кромке, снабженной вертикально запирающим элементом.

В этом случае пружиняще-упруго подвижная часть вертикально запирающего элемента, поскольку она размещается в плоскости перпендикулярно панели, должна быть выполнена относительно малого сечения. Высота вертикально запирающего элемента не превышает, как правило, половины толщины панели. В настоящее время распространены вертикально запирающие элементы, которые при минимальной конструкции панелей имеют высоту, приблизительно соответствующую трети толщины панели.

Особенно предпочтительной оказывается панель, если предусмотрен сердцевинный материал из HDF (high density fiberboard - древесноволокнистая плита высокой плотности). Эти сердцевинные материалы изготавливаются из измельченной древесины с добавлением связующего. Они очень хорошо обрабатываются резанием и обладают достаточными прочностными свойствами для размещения предложенных удерживающих профилей и добавления отдельных вертикально запирающих элементов. Как уже сказано, панель может состоять также из других материалов.

В соединенном состоянии двух панелей внутри соединения удерживающих профилей может быть предусмотрена по меньшей мере одна пылевая камера. Благодаря ей возможные грязевые частицы, которые во время укладки покрытия пола могут проникнуть в соединение удерживающих профилей, не могут нарушить оптимальной посадки соединенных удерживающих профилей.

В соединенном состоянии двух панелей удерживающие профили могут быть частично согнуты, причем в результате сгибания создается натяжное усилие, действующее в плоскости параллельно плоскости панели. В зависимости от нужного положения панелей по отношению друг к другу натяжное усилие может быть рассчитано так, чтобы они прижимались друг к другу или удерживались на нужном расстоянии друг от друга.

В качестве альтернативы или дополнительно удерживающие профили в соединенном состоянии двух панелей могут быть частично согнуты так, что в результате сгибания создается натяжное усилие, действующее в плоскости перпендикулярно плоскости панели. Таким образом, соединенные панели могут быть позиционированы по высоте относительно друг друга так, чтобы они прижимались друг к другу или удерживались на нужном расстоянии друг от друга.

В соединенном состоянии двух панелей с помощью вертикально запирающего элемента создается натяжное усилие, причем оно действует в плоскости, параллельной плоскости панели. В зависимости от необходимости натяжное усилие вертикально запирающего элемента может обеспечить прижатие панелей друг к другу или регулирование нужного расстояния между ними.

В качестве альтернативы или дополнительно в соединенном состоянии двух панелей с помощью вертикально запирающего элемента создается натяжное усилие, причем оно действует в плоскости, перпендикулярной плоскости панели и перпендикулярной кромке, снабженной вертикально запирающим элементом. Таким образом, в зависимости от направления натяжного усилия вертикально запирающего элемента панели могут, при необходимости, нагружаться силовой составляющей, которая давит на одну панель относительно соединенной панели перпендикулярно плоскости панелей вверх или вниз.

Простым образом удерживающие профили панелей выполнены за одно целое с сердцевинным материалом. Это может осуществляться, например, обработкой резанием.

Предложено покрытие пола, содержащее множество совместимых панелей описанного вида, соединенных между собой.

В одном особом выполнении покрытия пола предусмотрено, что отдельные панели с целью его демонтажа могут быть разблокированы с малым трением и что разблокированные панели могут быть снова соединены в покрытие пола. В случае предусмотренной для этого панели речь идет об одном из описанных выше вариантов панели, причем она может быть разблокирована с малым трением.

В принципе, вертикально запирающий элемент может быть соединен с соответствующим крюкообразным элементом посредством легкой прессовой посадки или посредством клеевого соединения. Возможна также комбинация прессового и клеевого соединений. При этом достаточно, если за счет этого прессового соединения вертикально запирающий элемент фиксирован на крюкообразном элементе без выпадания. При определенных обстоятельствах прессовая посадка нежелательна, поскольку за счет этого в сердцевинный материал панели вводятся усилия, приводящие к нежелательной деформации. В частности, это является недостатком тогда, когда эта деформация видна у готового покрытия пола, поскольку, например, на лицевой поверхности панели возникает формоизменение. Клеевое соединение рассматривается, разумеется, только в случае вертикально запирающих элементов, имеющих крепежный участок, который не должен двигаться с заключенным в крюкообразном элементе участком, т.е. если, следовательно, имеется пружиняще-упруго подвижный участок, которого не касается сердцевинный материал панели и который может двигаться свободно.

Из публикаций WO 2006/043893 A1 и WO 2006/104436 A1 известны пружиняще-упругие, автоматически действующие запирающие элементы (стопоры). Запирающие элементы, предотвращающие исключительно расхождение панелей перпендикулярно их плоскости - вертикально запирающие элементы - в принципе применимы в настоящем изобретении. Упомянутые вертикально запирающие элементы со ссылкой на публикации WO 2006/043893 A1 и WO 2006/104436 A1 включены в настоящее описание и в качестве вертикально запирающего элемента - в независимые пункты формулы.

Ниже подробно описано несколько примеров осуществления изобретения со ссылкой на чертежи, на которых в виде фрагментов изображают:

- фиг. 1: два ряда панелей, причем новая панель соединяется посредством поворота;

- фиг. 2а-2е: примеры выполнения поворачиваемых удерживающих профилей первой пары кромок панели;

- фиг. 3а, 3b-12a,12b: десять примеров выполнения соответствующих друг другу крюкообразных элементов, которые, с одной стороны, за счет соединяющего движения соединяются в плоскости движения, в основном перпендикулярной плоскости панели, а с другой стороны, разблокируются за счет движения поворота вокруг сцепленных кромок. При этом отдельные фигуры изображают:

- фиг. 3а, 3b: вертикально запирающий элемент на нижнем крюкообразном элементе;

- фиг. 4а, 4b: вертикально запирающий элемент на нижнем крюкообразном элементе и дополнительное профильное поднутрение на свободной внешней кромке нижнего крюкообразного элемента в соединенном состоянии;

- фиг. 5а, 5b: пару крюкообразных элементов с вертикально запирающим элементом на нижнем крюкообразном элементе и две горизонтально действующие поднутренные поверхности крюкообразных элементов;

- фиг. 6а, 6b: пример из фиг. 5а, 5b с дополнительным вертикально действующим поднутрением на свободной внешней кромке нижней панели;

- фиг. 7а, 7b: пару соответствующих друг другу крюкообразных элементов с расположенным на верхней панели вертикально запирающим элементом;

- фиг. 8а, 8b: пример из фиг. 7а, 7b с дополнительным вертикально действующим поднутрением в зоне свободной внешней кромки верхней панели;

- фиг. 9а, 9b: пример из фиг. 5а, 5b с альтернативным вертикально запирающим элементом;

- фиг. 10а, 10b: вариант сопрягаемых крюкообразных элементов с вертикально запирающим элементом из фиг. 9а, 9b;

- фиг. 11а, 11b: вариант из фиг. 9а, 9b, причем вертикально запирающий элемент предусмотрен кинематически наоборот на крюкообразном элементе верхней панели;

- фиг. 12а, 12b: вариант из фиг. 11а, 11b, причем на свободной внешней кромке нижней панели в соединенном состоянии панелей предусмотрено действующее в вертикальном направлении поднутрение;

- фиг. 13а, 13b: вариант из фиг. 3а, 3b с альтернативным вертикально запирающим элементом;

- фиг. 14а, 14b: вариант из фиг. 13а, 13b, причем вертикально запирающий элемент предусмотрен на верхнем крюкообразном элементе;

- фиг. 15а, 15b: комбинацию вариантов из фиг. 13а, 14а;

- фиг. 16: вертикально запирающий элемент;

- фиг. 17: вид сверху на альтернативный вертикально запирающий элемент;

- фиг. 18: разрез вертикально запирающего элемента по линии XVIII-XVIII из фиг. 17;

- фиг. 19: другой тип вертикально запирающего элемента;

- фиг. 20а, 20b: вариант из фиг. 6а, 6b с альтернативным вертикально запирающим элементом на нижнем крюкообразном элементе.

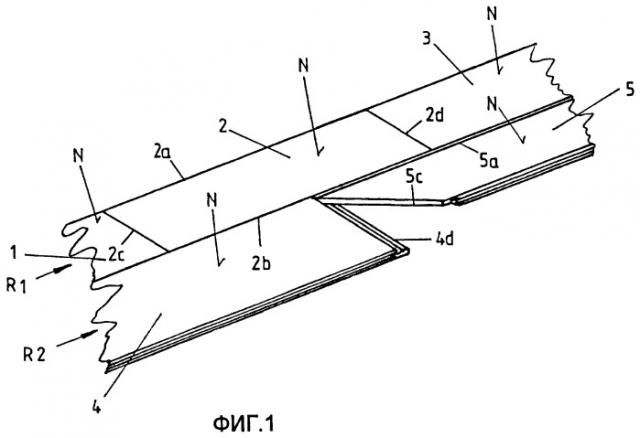

На фиг. 1 изображено начало укладки покрытия В для пола из предложенных панелей. Два ряда R1, R2 однотипных панелей 1-5 изображены в виде фрагментов.

Панель 2 имеет четырехугольную форму. Она снабжена лицевой поверхностью N, а на четырех кромках панели 2 расположены удерживающие профили 2a, 2b, 2c, 2d. Панель 2 имеет две пары кромок. Каждая пара образована двумя противоположными кромками, которые снабжены соответствующими друг другу удерживающими профилями. В данном примере панель 2 имеет две параллельные длинные кромки 2а, 2b и две противоположные параллельные короткие кромки 2c, 2d. Короткими кромками 2c, 2d панель 2 соединена с другими панелями 1, 3, лежащими в том же ряду R1. Индексация кромок относится равным образом к остальным панелям 1, 3, 4, 5. Длинной кромкой 2b панель соединена с панелями 4, 5 следующего ряда R2. К каждому уложенному ряду панелей может быть присоединен новый ряд панелей. Это осуществляется преимущественно за счет присоединения отдельных панелей путем поэтапного образования нового ряда панелей.

На фиг. 1 показано, как панель 5 в качестве новой панели соединяется с панелями 2, 3 предыдущего ряда R1 посредством вставки под углом. Новая панель 5 изображена в плоскости, расположенной наклонно к плоскости панелей 2, 3 предыдущего ряда R1. Длинная кромка 5b новой панели 5 приставлена к длинным кромкам 2b, 3b панелей 2, 3 предыдущего ряда R1. Вставленные друг в друга длинными кромками удерживающие профили первой пары кромок автоматически блокируются между собой за счет поворота новой панели 5 в плоскость панелей предыдущего ряда R1. Удерживающие профили длинных кромок панелей предотвращают тогда расхождение панелей в общей плоскости, а именно перпендикулярно длинным кромкам.

В то же время поворот вызывает также соединение короткой кромки 5с новой панели 5 с короткой кромкой 4d, уже лежащей в том же ряду R2 панели 4. За счет поворота на коротких кромках 4d, 5c происходит движение по типу ножниц, в результате которого короткая кромка 5с новой панели 5 приближается к короткой кромке 4d панели 4. В связи с блокировкой коротких кромок поворот называется также складывающим движением.

На фиг. 2а-2е изображены формы удерживающих профилей, которые известны из уровня техники и подходят для введения под углом с поворотом.

Обычно кромка А с пазом панелей предыдущего ряда предназначена для присоединения следующего ряда панелей. Поэтому, как правило, снабженная гребнем кромка В новой панели приставляется к кромке А с пазом панелей предыдущего ряда, причем новая панель располагается в наклонной плоскости, как показано на фиг. 1. Кромка А с пазом имеет по меньшей мере одну поднутренную поверхность А1, а кромка с гребнем - по меньшей мере одну поднутренную поверхность В1, которые в блокированном состоянии препятствуют расхождению панелей в их плоскости, а именно перпендикулярно блокированным кромкам А, В. Верхняя сторона панелей снабжена лицевой (рабочей или полезной) поверхностью N.

Панель на фиг. 3a-15b содержит сердцевинный материал из древесноволокнистого материала. Удерживающие профили выфрезерованы в кромках, которые могут состоять из сердцевинного материала или содержат особый кромочный материал.

На фиг. 3a-15b удерживающие профили изображены в виде крюкообразных элементов 6а, 7а. Эти крюкообразные элементы расположены по меньшей мере на той паре кромок панели 1-5 на фиг. 1, которая соединяется с однородной соседней панелью 1-5 за счет движения по типу ножниц (складывающее движение). Все примеры крюкообразных элементов на фиг. 3a-15b подходят тем самым для кромок 2c, 2d панели 2 на фиг. 1 и для сцепляемых кромок 4d, 5c однородных панелей 4, 5 на фиг. 1.

Использование крюкообразных элементов 6а, 7а на фиг. 3a-15b для движения по типу ножниц не является, однако, единственным возможным видом соединения, как это поясняется ниже.

Всем примерам на фиг. 3a-15b присущ предпочтительный вид соединения, при котором новая панель 7, изображенная на фиг. 3а в виде фрагмента обозначенным штриховой линией верхним крюкообразным элементом 7а, за счет движения по типу ножниц подводится к нижнему крюкообразному элементу 6а соседней панели 6 и сцепляется с ним. Ниже обращенный к лицевой поверхности N крюкообразный элемент всегда называется верхним крюкообразным элементом 7а, а сопрягаемый крюкообразный элемент - соответственно нижним крюкообразным элементом 6а.

На обозначенных индексом «а» фиг. 3а-15а перемещаемая по типу ножниц панель изображена штриховым верхним крюкообразным элементом 7а; с другой стороны, сплошной линией показано окончательно сцепленное положение верхнего крюкообразного элемента 7а в нижнем крюкообразном элементе 6а. В сцепленном положении расположенный внутри соединения вертикально запирающий (стопорящий) элемент 8 автоматически защелкнут и препятствует расхождению обеих панелей 6, 7 перпендикулярно их плоскости.

Чтобы панели 6, 7 не расходились также и в своей плоскости, а именно перпендикулярно сцепленным кромкам, крюкообразный элемент 6 снабжен поднутренной поверхностью 6b, которая взаимодействует с поднутренной поверхностью 7b панели 7.

Чтобы снова разъединить соединение на фиг. 3а, панель 7, обозначенная на фиг. 3а штриховой линией, поворачивается на фиг. 3b вверх в наклонное положение и, таким образом, приводится в разблокированное положение. Движение поворота происходит вокруг оси поворота, параллельной крюкообразным элементам 6а, 7а, или по кривым V1, V2 разблокирования, которые в данном примере круговые, однако могут также отличаться от круговой формы. В разблокированном положении лицевые поверхности N обеих панелей 6, 7 образуют угол меньше 180°.

При этом достаточно повернуть панель 7 вверх с целью разблокирования настолько, чтобы поднутренные поверхности 6b, 7b крюкообразных элементов 6а, 7а, которые предотвращают расхождение обеих панелей 6, 7 в их плоскости, а именно перпендикулярно сцепленным кромкам, скользили мимо друг друга до выхода из контакта между собой. Затем панель 7 просто снимается.

На фиг. 3а, 3b предусмотрен вертикально запирающий элемент 8, который имеет упруго пружинящий фиксирующий язычок 8а, пружиняще-упруго движущийся в плоскости сечения фиг. 3а, 3b. Вертикально запирающий элемент 8 имеет вставной участок 8b, которым он сидит в выемке 6с, предусмотренной для этой цели в кромке крюкообразного элемента 6а. В данном случае выемка 6с выполнена двухступенчатой с узким и глубоким участком, а также с более широким участком меньшей ширины. У отверстия выемки фиксирующий язычок 8а вертикально запирающего элемента 8 выступает от кромки крюкообразного элемента 6а. Пружиняще-упругий фиксирующий язычок 8а заходит в путь М соединения (стыкования), по которому обозначенный штриховой линией крюкообразный элемент 7а должен двигаться, чтобы достичь сцепленного положения на фиг. 3. Вставной участок 8b расположен без выпадания в крюкообразном элементе 6а панели 6.

Путь М соединения верхнего крюкообразного элемента 7а освобождается под действием его ответного давления. После устранения ответного давления фиксирующий язычок 8а за счет накопленной упругой энергии снова самопроизвольно заходит в путь М соединения и блокирует его.

Там, где вертикально запирающий элемент 8 заходит в путь М соединения, предусмотрены пылевые камеры S, чтобы возможная пыль стройплощадки внутри соединения могла проникать в зоны, где она не нарушает функционирование крюкообразных элементов 6а, 7а и вертикально запирающего элемента 8. Эти пылевые камеры S могут быть предусмотрены во всех примерах на фиг. 3a-15b.

Нижний крюкообразный элемент 6а имеет посадочную поверхность b, которая в сцепленном состоянии находится в контакте с посадочной поверхностью с верхнего крюкообразного элемента 7а. Благодаря пристыкованным друг к другу посадочным поверхностям b, с поверхность покрытия В сплошная, поскольку лицевая поверхность N одной панели непосредственно примыкает к лицевым поверхностям N соседних панелей. Разумеется, углы между посадочными поверхностями b, с могут быть выполнены также с фаской или скруглены.

Между свободной внешней кромкой нижнего крюкообразного элемента 6а и отстоящим назад от внешней кромки участком верхнего крюкообразного элемента 7а в сцепленном состоянии предусмотрен зазор l. При монтаже крюкообразных элементов 6а, 7а пользователь хорошо чувствует пружиняще-упругое автоматическое защелкивание вертикально запирающего элемента 8, поскольку это является единственным сопротивлением, оказываемым соединяющему движению на пути М соединения.

Чтобы пружинящий фиксирующий язычок 8а, который во время соединяющего движения автоматически выдвигается, а именно отжимается, из пути М соединения верхним обозначенным штриховой линией крюкообразным элементом 7а, мог осуществлять блокировку, на внешней кромке верхнего крюкообразного элемента 7а предусмотрена фиксирующая выемка 7с. Фиксирующий язычок 8а самопроизвольно и пружиняще-упруго попадает в нее, заходя, таким образом, снова в путь М соединения верхнего крюкообразного элемента 7а. При этом фиксирующий язычок 8а спружинивает к скошенной фиксирующей поверхности d фиксирующей выемки 7с.

Поднутренные поверхности 6b, 7b крюкообразных элементов 6а, 7а располагаются так, чтобы они лежали на кривой V разблокирования. В данном случае поднутренные поверхности крюкообразных элементов имеют цилиндрически искривленную форму. Однако возможны также плоские или встречно искривленные поднутренные поверхности. В этом случае они в определенных условиях подвергались бы упругой деформации при движении панелей из плоского положения в разблокированное положение на фиг. 3b. Упругой деформацией можно пренебречь, если она не препятствует функционированию крюкообразных элементов.

Лицевые поверхности N панелей 6, 7 находятся на одной высоте. При нагрузке лицевой поверхности N в зоне верхнего крюкообразного элемента 7а его поверхность прилегания 7w давит на несущую поверхность 6w нижнего крюкообразного элемента 6а. В сцепленном состоянии крюкообразных элементов 6а, 7а поверхность прилегания 7w и несущая поверхность 6w находятся в контакте между собой, так что не может возникнуть никакой разности по высоте из-за полости между поверхностью прилегания 7w и несущей поверхностью 6w. Кроме того, как обозначено на фиг. 3а штриховой линией, на поверхности прилегания может быть предусмотрена пылевая камера S, которая относится ко всем примерам на фиг. 3a-15b.

С помощью фиг. 3с раскрыт дополнительный объект, в котором отсутствует возможность простого разблокирования крюкообразного соединения. Панель с такими измененными крюкообразными элементами 6а, 7а обладает особенно высокой прочностью при (горизонтальном) расхождении со сцепленной панелью в их плоскости, а именно перпендикулярно сцепленным кромкам. При этом поднутренные поверхности 6b, 7b, препятствующие упомянутому горизонтальному расхождению панелей 6, 7, не расположены на кривой разблокирования. Разумеется, это может быть предусмотрено во всех примерах выполнения крюкообразных элементов на фиг. 3а-15а, если отказаться от возможности разблокирования вокруг оси поворота или по кривой разблокирования.

Другой пример крюкообразных элементов изображен на фиг. 4а, 4b. Он отличается от примера на фиг. 3a, 3b только тем, что зазор l отсутствует, а вместо этого предусмотрен контакт кромок. На фиг. 4а крюкообразные элементы 6а, 7а имеют поднутренные контактные поверхности 6d, 7d, выполненные так, что во время вертикального соединяющего движения на фиг. 4а требуются прижатие и упругая деформация, чтобы привести контактные поверхности в показанное положение контакта. Кроме того, контактные поверхности 6d, 7d выполнены так, что для достижения изображенного на фиг. 4b разблокированного положения они могут скользить мимо друг друга без заметной упругой деформации. При этом контактные поверхности 6d, 7d подвергаются меньшему износу, чем во время соединяющего движения.

В примере на фиг. 5a, 5b предусмотрен такой же вертикально запирающий элемент 8, что и на фиг. 3а, 4а. Соединительным движением для сцепления крюкообразных элементов 6а, 7а обеих панелей 6, 7 также является движение по типу ножниц, при котором панель 7 с верхним обозначенным штриховой линией крюкообразным элементом 7а приближается к панели 6 с нижним крюкообразным элементом 6а. На свободной внешней кромке последнего предусмотрен зазор l до смещенной назад части кромки верхнего крюкообразного элемента, как на фиг. 3а. Фиг. 5а отличается от фиг. 3а числом поднутренных поверхностей крюкообразных элементов, которые препятствуют расхождению панелей в их плоскости, а именно перпендикулярно сцепленным кромкам (горизонтально). На фиг. 5а каждый крюкообразный элемент 6а, 7а имеет две поднутренные поверхности 6b, 6e и 7b, 7e, расположенные на двух кривых V1, V2 разблокирования. За счет того, что каждый из крюкообразных элементов 6а, 7а снабжен двумя лежащими друг за другом поднутренными поверхностями, достигается более высокая прочность против расхождения панелей 6, 7 в горизонтальном направлении, а именно перпендикулярно сцепленным кромкам.

На фиг. 5b поднутренные поверхности выполнены так, что они обеспечивают без проблем поворот панели 7 с верхним крюкообразным элементом 7а в разблокированно
