Реферат



246822

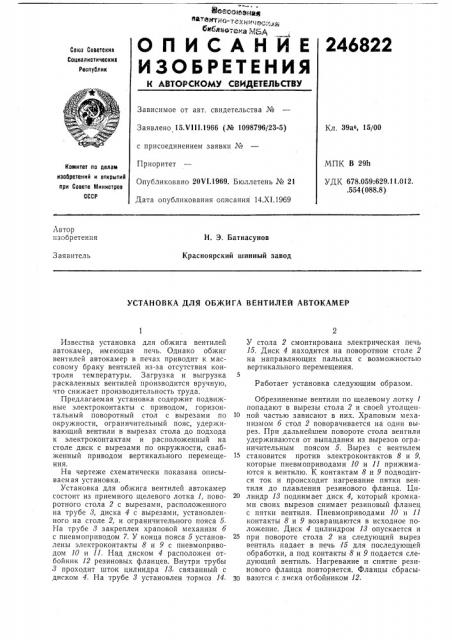

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства ¹

Заявлено 15.Ч111,1966 (№ 1098796/23-5) с присоединением заявки М

Приоритет

Опубликовано 20VI.1969. Бюллетень № 21

Дата опубликования описания 14.XI.1969

Кл. 39ав, 15/00

МПК В 29h

УДК, 678.059:629.11.012. .554 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

H. Э. Батнасунов

Красноярский шинный завод

Заявитель

УСТАНОВКА ДЛЯ ОБЖИГА ВЕНТИЛЕЙ АВТОКАМЕР

Известна установка для обжига вентилей автокамер, имеющая печь. Однако обжиг вентилей автокамер в печах приводит к массовому браку вентилей из-за отсутствия контроля температуры. Загрузка и выгрузка раскаленных вентилей производится вручную, что снижает производительность труда.

Предлагаемая установка содержит подвижные электроконтакты с приводом, горизонтальный поворотный стол с вырезами по окружности, ограничительный пояс, удерживающий вентили в вырезах стола до подхода к электроконтактам и расположенный на столе диск с вырезами по окружности, снабженный приводом вертикального перемещения.

На чертеже схематически показана описываемая установка.

Установка для обжига вентилей автокамер состоит из приемного щелевого лотка 1, поворотного стола 2 с вырезами, расположенного на трубе 8, диска 4 с вырезами, установленного на столе 2, и ограничительного пояса 5.

На трубе 8 закреплен храповой механизм б с пневмоприводом 7. У конца пояса 5 установлены электроконтакты 8 и 9 с пневмоприводом 10 и 11. Над диском 4 расположен отбойник 12 резиновых фланцев. Внутри трубы

8 проходит шток цилиндра 18, связанный с диском 4. На трубе 8 установлен тормоз 14.

У стола 2 смонтирована электрическая печь

15. Диск 4 находится на поворотном столе 2 на направляющих пальцах с возможностью вертикального перемещения.

Работает установка следующим образом.

Обрезиненные вентили по щелевому лотку 1 попадают в вырезы стола 2 и своей утолщен>0 ной частью зависают в них. Храповым механизмом б стол 2 поворачивается на один вырез. При дальнейшем повороте стола вентили удерживаются от выпадания из вырезов ограничительным поясом 5. Вырез с вентилем становится против электроконтактов 8 и 9, которые пневмоприводами 10 и 11 прижимаются к вентилю. К контактам 8 и 9 подводится ток и происходит нагревание пятки вентиля до плавления резинового фланца. Ци20 линдр 18 поднимает диск 4, который кромками своих вырезов снимает резиновый фланец с пятки вентиля. Пневмоприводами 10 и 11 контакты 8 и 9 возвращаются в исходное положение. Диск 4 цилиндром 18 опускается и

25 при повороте стола 2 на следующий вырез вентиль падает в печь 15 для последующей обработки, а под контакты 8 и 9 подается следующий вентиль. Нагревание и снятие резинового фланца повторяется. Фланцы сбрасы30 ваются с диска отбойником 12.

246822

Предмет изобретения

Составитель В. Дегтярева

Техред Л. Я. Левина Корректор Г. П, Шильман

Редактор С. Лазарева

Заказ 2866/4 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москвà, Pаушская, д. 4j5

Типография, пр. Сапунова, 2

Установка для обжига вентилей автокамер, имеющая цепь, отличающаяся тем, что, с целью сокращения брака и повышения производительности труда, она содержит поворотный стол с вырезами по окружности для размещения и транспортирования вентилей, снабженный механизмом поворота с приводом, ограничительный пояс, удерживающий вентили в вырезах стола, подвижные электроконтакты, взаимодействующие с обрабатываемым вентилем, и механизм сбрасывания вентилей, выполненный в виде диска с вырезами по окружности, концентрично установленного на столе и снабженного приводом вертикального перемещения.
