Осветительное устройство, устройство отображения и телевизионный приемник
Иллюстрации
Показать всеИзобретение относится к области электротехники и предназначено для изготовления тонких дисплейных устройств. Техническим результатом является достижение равномерной яркости. Осветительное устройство 12 содержит светодиоды 16, световодные пластины 18, воздушный слой AR и рассеивающие структуры. Каждая световодная пластина 18 имеет входную световую поверхность 34 и выходную световую поверхность 36. Входная световая поверхность 34 направлена в сторону соответствующего светодиода 16, и свет от светодиода 16 проходит через входную световую поверхность 34. Выходная световая поверхность 36, через которую свет выходит, расположена вдоль направления, в котором расположены светодиод 16 и входная световая поверхность 34. Световодные пластины 18 расположены в параллельном порядке, таким образом, что они параллельны выходной световой поверхности 36 и перпендикулярны направлению расположения. Между соседними световодными пластинами 18 выполнен воздушный слой AR, имеющий меньший показатель преломления, чем показатель преломления световодных пластин 18. На крайних боковых поверхностях 31а, которые являются поверхностями раздела между световодными пластинами 18 и воздушным слоем AR, образованы рассеивающие структуры. Эти рассеивающие структуры сконфигурированы для рассеяния света внутрь световодных пластин 18. 3 н. и 16 з.п. ф-лы, 34 ил.
Реферат
ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ
Настоящее изобретение относится к осветительному устройству, к устройству отображения и телевизионному приемнику.
УРОВЕНЬ ТЕХНИКИ
В последние годы дисплеи устройств воспроизведения изображения, включая телевизионные приемники, изменяются, и вместо дисплеев с обычными катодными трубками появляются тонкие дисплеи, включающие в себя жидкокристаллические панели и плазменные дисплейные панели. С тонкими дисплеями можно изготавливать тонкие устройства воспроизведения изображения. Жидкокристаллическому дисплейному устройству требуется блок задней подсветки как отдельное осветительное устройство, поскольку используемая в нем жидкокристаллическая панель не является светоизлучающим элементом.
В патентном документе 1 раскрыта технология изготовления тонких жидкокристаллических дисплейных устройств большого размера. Используемая в ней задняя подсветка включает в себя светодиоды, а также световодные пластины. Каждый светодиод имеет светоизлучающую поверхность, через которую испускается свет, в направлении, по существу параллельном поверхности воспроизведения жидкокристаллической панели. Каждая световодная пластина с боковой стороны (область боковой кромки) имеет входную световую поверхность, а на верхней поверхности - выходную световую поверхность. Входная световая поверхность направлена в сторону светодиода, и свет от светодиода входит в световодную пластину через входную световую поверхность. Свет выходит из выходной световой поверхности в направлении поверхности воспроизведения жидкокристаллической панели. Световодные пластины и светодиоды расположены параллельными рядами. На противоположных поверхностях соседних световодных пластин образованы отражающие слои. Эти отражающие слои отражают свет внутрь световодных пластин и направляют его к выходным световым поверхностям.
Патентный документ 1: Опубликованная заявка на патент Японии № 2006-108045.
Задача, решаемая изобретением
Вышеупомянутая задняя подсветка использует отражающие слои для направления света внутри световодных пластин. Кроме того, свет внутри световодных пластин может полностью отражаться на поверхности раздела между световодными пластинами и слоем воздуха, находящимся между соседними световодными пластинами, и направляться далее. Воздушный слой имеет меньший показатель преломления, чем световодные пластины.
В этом случае для возникновения воздушного слоя между соседними световодными пластинами требуется зазор определенной величины. Количество света в этом зазоре меньше, чем количество света на выходных световых поверхностях световодных пластин. Поэтому этот зазор может рассматриваться как темное пятно, и он приводит к образованию неравномерной яркости.
СУЩНОСТЬ НАСТОЯЩЕГО ИЗОБРЕТЕНИЯ
Настоящее изобретение было выполнено исходя из вышеизложенных обстоятельств. Задачей настоящего изобретения является предотвращение появления неравномерной яркости.
Задача, решаемая изобретением
Для решения вышеописанной задачи осветительное устройство по настоящему изобретению включает в себя, по меньшей мере, один источник света, множество световодных элементов, слой с низким показателем преломления и рассеивающую структуру. Каждый из световодных элементов расположен таким образом, что направлен в сторону источника света и включает в себя входную световую поверхность, через которую входит свет от источника света, и выходную световую поверхность, через которую свет выходит. Выходная световая поверхность расположена параллельно направлению расположения, в котором расположены источник света и входная световая поверхность. Световодные элементы расположены параллельно друг другу, так что они являются параллельными выходной световой поверхности и перпендикулярными направлению расположения. Слой с низким показателем преломления имеет показатель преломления, меньший, чем показатель преломления световодного элемента, и расположен между соседними световодными элементами. Рассеивающая структура сформирована на поверхности раздела между каждым световодным элементом и слоем с низким показателем преломления и сконфигурирована для рассеяния света внутрь световодного элемента.
Свет, испущенный из источников света, входит в световодный элемент через входную световую поверхность, проходит через световодный элемент и выходит через выходную световую поверхность. Когда свет, проходящий по световодному элементу, падает на поверхность раздела между световодным элементом и слоем с низким показателем преломления, он рассеивается рассеивающей структурой, сформированной на этой поверхности раздела. Свет содержит лучи, которые падают на поверхность раздела под углами, меньшими, чем критический угол полного внутреннего отражения относительно этой поверхности раздела. Лучи света выходят из световодного элемента во внешнее пространство. При такой конфигурации малое количество света между соседними световодными элементами может быть восполнено. Поэтому менее вероятно, что в области между световодными элементами образуются темные пятна.
Предпочтительные варианты осуществления настоящего изобретения могут быть сконфигурированы следующим образом.
(1) Рассеивающая структура включает в себя большое количество микроскопических впадин и выступов. При наличии большого количества микроскопических впадин и выступов свет внутри световодного элемента может быть эффективно рассеянным. "Микроскопические" означает, что при рассмотрении внешнего вида подробные формы трудно различить, и они могут быть различимы при использовании увеличительного стекла или микроскопа.
(2) Впадины или выступы рассеивающей структуры образованы нерегулярными по формам и по их расположению. При такой конфигурации свет, который выходит из поверхности раздела, имеет низкую направленность или не имеет никакой направленности. Поэтому менее вероятно, что в области между световодными элементами образуется неравномерная яркость.
(3) Впадины или выступы рассеивающей структуры образованы пескоструйной обработкой поверхности раздела. При этом впадины или выступы могут быть образованы дешево и эффективно. "Пескоструйная обработка" представляет собой процесс, при котором ударные материальные элементы, содержащие мелкие зернышки, более твердые, чем обрабатываемая поверхность, посредством сжатого воздуха ударяются об обрабатываемую поверхность и делают ее матовой.
(4) Впадины или выступы рассеивающей структуры образованы регулярно с параллельным расположением. При такой конфигурации можно легко управлять количеством выходного света из поверхности раздела.
(5) Световодные элементы представляют собой смолу, отлитую в форму. Впадины или выступы образованы с использованием литейной формы. Для формирования регулярной структуры впадин или выступов не требуется никакой специальной обработки. Это отражается на снижении стоимости.
(6) Впадины или выступы сформированы таким образом, что их плотность распределения по поверхности раздела постепенно увеличивается в направлении расположения, в котором источник света и входная световая поверхность расположены до достижения максимальной плотности на стороне, отстоящей от источника света. Количество света внутри световодного элемента имеет относительно бόльшую величину на боковой стороне, близкой к источнику света, чем на боковой стороне, удаленной от источника света в направлении расположения, в котором выставлены источник света и входная световая поверхность. Плотность распределения впадин или выступов по поверхности раздела установлена на относительно низкую плотность на боковой стороне, близкой к источнику света, где количество света велико. Плотность распределения установлена на относительно высокую плотность на стороне, отстоящей от источника света, где количество света мало. При вышеописанных конфигурациях количество выходящего света подавляется на боковой стороне, близкой к источнику света, и увеличивается на стороне, отстоящей от источника света. В результате в областях между соседними световодными элементами обеспечивается одинаковое количество выходящего света. Появление неравномерной яркости менее вероятно еще в большей степени.
(7) Каждая поверхность раздела при макроскопическом рассмотрении представляет собой прямую вертикальную поверхность. По сравнению с поверхностью раздела с выступами и впадинами при макроскопическом рассмотрении погрешности в установке множества световодных пластин в параллельную конфигурацию относительно малы. Более конкретно, слой с низким показателем преломления между поверхностями раздела, которые направлены одна на другую, может быть построен как тонкий слой. Поэтому еще в большей степени менее вероятно, что в областях между соседними световодными элементами появятся темные пятна. Кроме того, световодные элементы могут быть установлены очень легко, и это вносит свой вклад в сокращение стоимости. "Макроскопический" означает, что особенности формы легко различаются при рассмотрении внешнего вида.
(8) Может быть использовано множество источников света. Каждый световодный элемент имеет множество входных световых поверхностей, соответствующих множеству источников света, а также щель, которая делит выходную световую поверхность в соответствии с множеством входных световых поверхностей. Материал слоя в этой щели имеет низкий показатель преломления. На поверхности раздела между каждым световодным элементом и находящимся в щели слоем с низким показателем преломления создана рассеивающая структура. Свет, испущенный из каждого источника света, входит через соответствующую входную световую поверхность и выходит через соответствующую выходную световую поверхность, которая является частью выходной световой поверхности, разделенной этой щелью. Некоторые лучи света, рассеянные рассеивающей структурой, выходят из поверхности раздела в щель между световодным элементом и слоем с низким показателем преломления в щели. Поэтому менее вероятно, что в той области, в которой образована щель, будут появляться темные пятна. Кроме того, каждый световодный элемент перекрывает множество источников света. Поэтому световодные элементы могут быть легко установлены параллельно друг другу. Это особенно предпочтительно в том случае, когда осветительное устройство выполнено в больших размерах.
(9) Световодные элементы установлены параллельно друг другу в таком направлении, в котором расположены источник света и входная световая поверхность. При такой конфигурации маловероятно, что осветительное устройство, в котором световодные элементы и их выходные световые поверхности расположены в двухмерном измерении параллельно друг другу, будет давать неравномерную яркость
(10) Каждый световодный элемент имеет рассеивающую структуру на поверхности, смежной с выходной световой поверхностью и с поверхностью раздела. При наличии этой рассеивающей структуры на поверхности, смежной с выходной световой поверхностью и с поверхностью раздела, свет проходит в область между расположенными параллельно друг другу световодными элементами в направлении расположения, в котором расположены источник света и входная световая поверхность. Поэтому в еще большей степени менее вероятно появление неравномерной яркости.
(11) Каждый световодный элемент включает в себя выходной световой участок, имеющий выходную световую поверхность, и световодный участок между входной световой поверхностью и выходным световым участком, сконфигурированный для проведения света, который входит через входную световую поверхность, к выходному световому участку. Выходной световой участок выполнен таким образом, что перекрывает световодный участок световодного элемента, расположенный смежно в направлении расположения, в котором, при взгляде сверху, расположены источник света и входная световая поверхность. Свет, который входит через входную световую поверхность, проходит по световодному участку и выходит через выходную световую поверхность выходного светового участка. Поэтому в плоскости выходной световой поверхности обеспечено равномерное распределение яркости. Выходные световые участки перекрывают световодные участки, которые не имеют выходных световых поверхностей. Выходные световые поверхности выставлены параллельно одна другой в направлении расположения, в котором расположены источник света и входная световая поверхность. Поэтому достигается равномерное распределение яркости осветительного устройства.
(12) Рассеивающая структура образована на каждом выходном световом участке, но не на световодном участке. Рассеивающие структуры не образованы на световодных участках, которые перекрывают выходные световые участки. Поэтому из каждой поверхности раздела не выходит чрезмерное количество света. При достижении достаточного количества света, выходящего из выходной световой поверхности, менее вероятно появление неравномерной яркости в области между соседними световодными элементами.
(13) Поверхности раздела между световодными элементами при макроскопическом рассмотрении имеют выступы и впадины, такие, что те поверхности раздела, которые направлены в сторону друг друга, пригнаны между собой, дополняя одна другую. При такой конфигурации в еще большей степени менее вероятно, что области между соседними световодными элементами можно считать темными пятнами.
(14) Слоем с низким показателем преломления является воздушный слой. При этом для формирования воздушного слоя не требуется никаких специальных материалов, и, таким образом, этот воздушный слой может быть образован с малыми затратами.
(15) Источником света является светоизлучающий диод. Поэтому может быть достигнута высокая яркость.
Далее, чтобы решить упомянутую ранее проблему, устройство воспроизведения изображения по настоящему изобретению включает в себя вышеупомянутое осветительное устройство и панель воспроизведения изображения, сконфигурированную для воспроизведения изображения с использованием света от этого осветительного устройства.
В соответствии с таким дисплейным устройством менее вероятно, что осветительное устройство, которое освещает панели воспроизведения изображения, будет иметь темные пятна между световодными элементами и обеспечивает равномерное распределение яркости. Поэтому можно получить высококачественный дисплей.
Примером панели воспроизведения изображения является жидкокристаллическая панель. Такое устройство воспроизведения изображения может использоваться как жидкокристаллическое дисплейное устройство в различных областях, включая телевизионные приемники и дисплеи персональных компьютеров. Особенно такое устройство воспроизведения изображения предпочтительно для изготовления больших экранов.
Положительный эффект изобретения
В соответствии с настоящим изобретением маловероятно появление неравномерной яркости.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
Фиг.1 представляет собой деталировочный вид в перспективе, иллюстрирующий общую конструкцию телевизионного приемника в соответствии с первым вариантом осуществления.
Фиг.2 представляет собой деталировочный вид в перспективе, иллюстрирующий общую конструкцию жидкокристаллической панели и блока задней подсветки.
Фиг.3 представляет собой вид в плане блока задней подсветки.
Фиг.4 представляет собой вид поперечного сечения жидкокристаллического дисплейного устройства вдоль направления длинной стороны.
Фиг.5 представляет собой увеличенный вид поперечного сечения, иллюстрирующий концевой участок жидкокристаллического дисплейного устройства по фиг.4.
Фиг.6 представляет собой увеличенный вид поперечного сечения световодной пластины, показанной на фиг.5.
Фиг.7 представляет собой увеличенный вид поперечного сечения нижнего концевого участка жидкокристаллического дисплейного устройства по фиг.3 вдоль направления его короткой стороны.
Фиг.8 представляет собой увеличенный вид поперечного сечения верхнего концевого участка жидкокристаллического дисплейного устройства по фиг.3 вдоль направления его короткой стороны.
Фиг.9 представляет собой увеличенный вид поперечного сечения среднего участка жидкокристаллического дисплейного устройства по фиг.3 вдоль направления его короткой стороны.
Фиг.10 представляет собой увеличенный вид поперечного сечения световодной пластины по фиг.9.
Фиг.11 представляет собой вид в плане, иллюстрирующий конфигурацию световодных пластин.
Фиг.12 представляет собой вид в плане световодной пластины.
Фиг.13 представляет собой вид снизу световодной пластины.

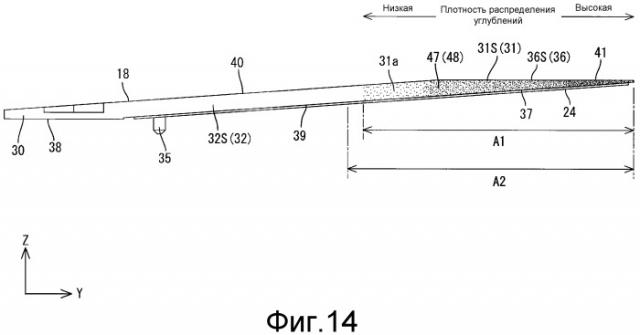

Фиг.14 представляет собой вид сбоку световодных пластин.
Фиг.15 представляет собой вид поперечного сечения световодной пластины вдоль щели.
Фиг.16 представляет собой увеличенный вид поперечного сечения заднего участка поверхности боковой стороны выходного светового участка.
Фиг.17 представляет собой увеличенный вид поперечного сечения переднего участка поверхности боковой стороны выходного светового участка.
Фиг.18 представляет собой вид сбоку световодной пластины в соответствии со вторым вариантом осуществления настоящего изобретения.
Фиг.19 представляет собой увеличенный вид поперечного сечения заднего участка поверхности боковой стороны выходного светового участка.
Фиг.20 представляет собой увеличенный вид поперечного сечения переднего участка поверхности боковой стороны выходного светового участка.
Фиг.21 представляет собой увеличенный вид поперечного сечения заднего участка поверхности боковой стороны выходного светового участка в соответствии с третьим вариантом осуществления настоящего изобретения.
Фиг.22 представляет собой увеличенный вид поперечного сечения переднего участка поверхности боковой стороны выходного светового участка.
Фиг.23 представляет собой увеличенный вид поперечного сечения заднего участка поверхности боковой стороны выходного светового участка в соответствии с четвертым вариантом осуществления настоящего изобретения.
Фиг.24 представляет собой увеличенный вид поперечного сечения.
Фиг.25 представляет собой увеличенный вид поперечного сечения заднего участка поверхности боковой стороны выходного светового участка в соответствии с пятым вариантом осуществления настоящего изобретения.
Фиг.26 представляет собой увеличенный вид поперечного сечения.
Фиг.27 представляет собой увеличенный вид спереди световодной пластины в соответствии с шестым вариантом осуществления настоящего изобретения.
Фиг.28 представляет собой увеличенный вид.
Фиг.29 представляет собой увеличенный вид спереди световодной пластины в соответствии с седьмым вариантом осуществления настоящего изобретения.
Фиг.30 представляет собой вид в плане, иллюстрирующий параллельную конфигурацию световодных пластин в соответствии с восьмым вариантом осуществления настоящего изобретения.
Фиг.31 представляет собой вид световодной пластины сбоку.
Фиг.32 представляет собой вид сбоку световодной пластины в соответствии с другим вариантом осуществления (1) настоящего изобретения
Фиг.33 представляет собой вид сбоку световодной пластины в соответствии с другим вариантом осуществления (2) настоящего изобретения.
Фиг.34 представляет собой вид сбоку световодной пластины в соответствии с другим вариантом осуществления (3) настоящего изобретения.
Экспликация позиционных обозначений
10 - жидкокристаллическое дисплейное устройство (устройство воспроизведения изображения);
11 - жидкокристаллическая панель (панель дисплея);
12 - блок задней подсветки (осветительное устройство);
16 - светодиод (источник света, светоизлучающий диод);
18 - световодная пластина (световодный элемент);
18а, 18b, 18с - боковая поверхность (поверхность раздела);
24 - отражательный лист (отражательный элемент);
31 - выходной световой участок;
31а, 31b - крайняя боковая поверхность (поверхность раздела);
31с - передняя торцевая поверхность (поверхность, смежная с выходной световой поверхностью);
32 - световодный участок;
36 - выходная световая поверхность;
42 - щель;
47, 52 - матовая поверхность (рассеивающая структура);
48, 50 - углубление (рассеивающая структура);
49, 51, 53 - выступ (рассеивающая структура);
AR - воздушный слой (слой с низким показателем преломления);
TV - телевизионный приемник.
НАИЛУЧШИЙ ВАРИАНТ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ
<Первый вариант осуществления>
Первый вариант осуществления настоящего изобретения будет пояснен со ссылками на фиг.1-15. В этом варианте осуществления будет описано жидкокристаллическое дисплейное устройство 10. На некоторых иллюстрациях есть оси Х, оси Y и оси Z, которые соответствуют друг другу и указывают соответствующие направления. На фиг.4-11 верхняя сторона и нижняя сторона соответствуют передней боковой поверхности и задней боковой поверхности, соответственно.
Как показано на фиг.1, телевизионный приемник TV включает в себя жидкокристаллическое дисплейное устройство 10 (устройство воспроизведения изображения), отсеки Са и Cb, источник питания Р и тюнер Т. Отсеки Са и Cb содержат между собой жидкокристаллическое дисплейное устройство 10. Жидкокристаллическое дисплейное устройство 10 помещается в отсеках Са и Cb. Жидкокристаллическое дисплейное устройство 10 удерживается стойкой S в вертикальном положении, при котором поверхность 11а воспроизведения изображения установлена вдоль по существу вертикального направления (в направлении оси Y). Жидкокристаллическое дисплейное устройство 10 имеет полностью прямоугольную форму альбомного формата. Как показано на фиг.2, жидкокристаллическое дисплейное устройство 10 включает в себя жидкокристаллическую панель 11, которая является панелью воспроизведения изображения, и блок 12 задней подсветки (осветительное устройство), который является внешним источником света. Жидкокристаллическая панель 11 и блок 12 задней подсветки удерживаются вместе окантовкой 13 в виде рамки, как показано на фиг.2.
Выражение "поверхность 11а дисплея установлена вдоль вертикального направления" не ограничено условием, при котором поверхность 11а воспроизведения изображения установлена параллельно вертикальному направлению. Поверхность 11а дисплея может быть установлена вдоль направления ближе к вертикальному направлению, чем к горизонтальному. Например, поверхность 11а воспроизведения изображения может быть наклонена в диапазоне от 0 до 45° к вертикальному направлению, предпочтительно наклонена в диапазоне от 0 до 30°.
Далее будут описаны жидкокристаллическая панель 11 и блок 12 задней подсветки, включенные в жидкокристаллическое дисплейное устройство 10. Жидкокристаллическая панель 11 (панель воспроизведения изображения) имеет в плане прямоугольную форму и включает в себя две прозрачные стеклянные подложки, связанные вместе с предопределенным зазором между ними и с заделанными между ними жидкими кристаллами. На одной из стеклянных подложек расположены переключательные компоненты (например, тонкопленочные транзисторы), пиксельные электроды и корректирующая пленка. Переключательные компоненты соединены с линейками логических элементов и с линейками питания, которые перпендикулярны друг другу. Пиксельные электроды соединены с переключательными компонентами. На другой стеклянной подложке в предопределенном положении расположены цветовые фильтры, включая красную (R), зеленую (G) и синюю (В) цветовые секции, контрэлектроды, и корректирующая пленка. По внешним поверхностям стеклянных подложек, соответственно, расположены поляризационные пластины (см. фиг.5).
Далее будет подробно описан блок 12 задней подсветки. Как показано на фиг.4, блок 12 задней подсветки включает в себя шасси 14, оптический элемент 15, светодиоды 16 (светоизлучающие диоды), платы 17 светодиодов и световодные пластины 18. Шасси 14 имеет форму в виде короба и отверстие с передней стороны (сторона жидкокристаллической панели 11, светоизлучающая сторона). Оптический элемент 15 установлен таким образом, чтобы закрывать это отверстие. Светодиоды 16 представляют собой расположенные внутри шасси 14 источники света. Светодиоды 16 установлены на платах 17 светодиодов. Световые лучи, испущенные из светодиодов 16, направляются к оптическому элементу 15 световодными пластинами 18. Блок 12 задней подсветки дополнительно включает в себя опорный элемент 19, прижимной элемент 20 и теплоотводы 21. Опорный элемент 19 удерживает рассеиватели 15а и 15b со стороны жидкокристаллической панели 11. Теплоотводы 21 предусмотрены для рассеяния тепла, создаваемого светодиодами 16 при испускании света.
Блок 12 задней подсветки включает в себя ряд соединенных последовательно блоков излучателей света. Каждый блок излучателя света включает в себя световодную пластину 18 и соединенные последовательно светодиоды 16. Светодиоды 16 установлены на крайних боковых областях каждой световодной пластины 18. Ряд блоков излучателей света (на фиг.3 их двадцать) расположены последовательно вдоль направления расположения (в направлении оси Y), в котором последовательно расположены светодиоды 16 и световодные пластины 18, то есть в тандемной компоновке (см. фиг.7-9). Кроме того, блок 12 задней подсветки дополнительно включает в себя ряд блоков излучателей света (на фиг.3 их сорок), уложенных параллельно друг другу в направлении, по существу перпендикулярном направлению тандемной компоновки (направление оси Y), и вдоль поверхности 11а дисплея (направление оси Х). Более конкретно, ряд блоков излучателей света уложен в плоскости (то есть в двухмерной параллельной компоновке) вдоль поверхности 11а дисплея (в плоскости Х-Y) (см. фиг.3).
Далее будут подробно описаны компоненты блока 12 задней подсветки. Шасси 14 выполнено из металла и имеет общую форму мелкой коробки (или форму мелкой миски) с отверстием со стороны жидкокристаллической панели 11, как показано на фиг.4. Шасси 14 включает в себя нижнюю пластину 14а, боковые пластины 14b и опорные пластины 14с. Нижняя пластина 14а имеет прямоугольную форму, подобную форме жидкокристаллической панели 11. Боковые пластины 14b поднимаются от соответствующих краев нижней пластины 14а. Опорные пластины 14с выступают наружу из соответствующих концевых краев боковых пластин 14b. Направление вдоль длинной стороны и направление вдоль короткой стороны шасси 14 соответствует горизонтальному направлению (направление оси Х) и вертикальному направлению (направление оси Y), соответственно. Опорные пластины 14с сконфигурированы на шасси 14 таким образом, что на них со стороны передней поверхности размещены, соответственно, опорный элемент 19 и прижимной элемент 20. Каждая опорная пластина 14с имеет установочные отверстия 14d, которые являются сквозными отверстиями для удержания в предопределенных положениях посредством винтов всех вместе - окантовки 13, опорного элемента 19 и прижимного элемента 20. Одно из установочных отверстий 14d показано на фиг.7. Внешний участок края каждой опорной пластины 14с по длинной стороне загнут таким образом, что является параллельным соответствующей боковой пластине 14b (см. фиг.4). Нижняя пластина 14а имеет вставочные отверстия 14е, которые являются сквозными отверстиями, предназначенными для ввода в низ защелок 23 (см. фиг.5 и 6). Посредством защелок 23 к шасси крепятся световодные пластины 18. Нижняя пластина 14а также имеет установочные отверстия (не показаны). Эти установочные отверстия являются сквозными отверстиями, предназначенными для крепления посредством винтов светодиодных плат 17, и выполнены в предопределенных положениях.
Как показано на фиг.4, между жидкокристаллической панелью 11 и световодными пластинами 18 расположен оптический элемент 15. Он включает в себя рассеиватели 15а и 15b, расположенные со стороны световодной пластины 18, и оптический лист 15с, уложенный со стороны жидкокристаллической панели 11. Каждый из рассеивателей 15а и 15b включает в себя слой материала на основе прозрачной смолы, более толстый, чем оптический лист 15с, и большое количество рассеивающих частиц, распределенных в основном материале. Рассеиватели 15а и 15b предназначены для рассеивания света, который проходит внутрь их. Рассеиватели 15а и 15b, имеющие одинаковую толщину, расположены один поверх другого. Оптический лист 15с представляет собой тонкий лист, имеющий толщину, меньшую, чем толщина рассеивателей 15а и 15b. Оптический лист 15с включает в себя три листа, помещенные один поверх другого, а именно рассеивающий лист, линзовый лист и поляризующий лист отражательного типа, размещенные в этом порядке со стороны рассеивателя 15а (15b), то есть со стороны задней поверхности.
По внешним боковым участкам шасси 14 установлен опорный элемент 19, сконфигурированный для удержания почти всех внешних боковых участков пластин рассеивателей 15а и 15b. Как показано на фиг.3, опорный элемент 19 включает в себя пару опорных частей 19А по короткой стороне и две разные опорные части 19В и 19С по длинной стороне. Опорные части 19А по короткой стороне расположены таким образом, что продолжаются вдоль соответствующих коротких сторон шасси 14. Опорные части 19В и 19С по длинной стороне расположены таким образом, что продолжаются вдоль соответствующих длинных сторон шасси 14. Части опорного элемента 19 имеют различную конфигурацию в соответствии с установочными местами. Ссылочные обозначения 19А-19С используются для независимой ссылки на части опорного элемента 19. Для ссылки на опорный элемент 19 в целом используется цифровое обозначение 19 без букв.
Как показано на фиг.4 и 5, опорные части 19А по короткой стороне имеют по существу одинаковые конфигурации. Каждая из них имеет по существу L-образную форму поперечного сечения, такую, что опорная часть продолжается вдоль поверхности опорной пластины 14с и внутренней поверхности боковой пластины 14b. Часть каждой опорной части 19А, параллельная опорной пластине 14с, во внутренней области "получает" рассеиватель 15b, а по внешней области - прижимную часть 20А. Прижимная часть 20А по короткой стороне будет описана далее. Опорные части 19А по короткой стороне покрывают по существу все длины опорных пластин 14с и боковых пластин 14b по коротким сторонам.
Опорные части 19В и 19С по длинной стороне сконфигурированы различным образом. Более конкретно, первая опорная часть 19В по длинной стороне расположена по длинной стороне, показанной на фиг.3, шасси 14 (нижняя сторона в вертикальном направлении). Как показано на фиг.7, она расположена таким образом, что продолжается вдоль внутренней поверхности опорной пластины 14с и поверхности смежной световодной пластины 18, расположенной со стороны передней поверхности (поверхность со стороны, противоположной светодиодной плате 17). Назначением первой опорной части 19В по длинной стороне является прижим смежной световодной пластины 18 со стороны передней поверхности. Первая опорная часть 19В по длинной стороне по своему внутреннему краю "принимает" рассеиватель 15а, который расположен со стороны передней поверхности, а по своему внешнему краю - прижимную часть 20В по длинной стороне. Прижимная часть 20В по длинной стороне будет описана далее. Область внутреннего края первой опорной части 19В по длинной стороне имеет ступенчатый участок 19Ва, которому придан такой вид, чтобы он соответствовал по форме области внешнего края рассеивателя 15а, который расположен со стороны передней поверхности. Смежно относительно этого ступенчатого участка 19Ва по внешнему краю первой опорной части 19В по длинной стороне относительно ступенчатых участков 19Ва сформированы углубления 19Bb для приема выступов 20Вс первой прижимной части 20В по длинной стороне. Первая опорная часть 19В по длинной стороне перекрывает по существу все длины опорной пластины 14с по длинной стороне и несветящиеся участки смежной световодной пластины 18 (участок 30 установки платы и световодный участок 32). Ширина первой опорной части 19В по длинной стороне больше, чем ширина других опорных частей 19А и 19С, на область, которая перекрывает несветящиеся участки.
Вторая опорная часть 19С по длинной стороне на фиг.3 расположена на верхней стороне шасси 14 (верхняя сторона в вертикальном направлении). Как показано на фиг.8, вторая опорная часть 19С по длинной стороне имеет изогнутое поперечное сечение. Она расположена вдоль внутренних поверхностей опорной пластины 14с, боковой пластины 14b и нижней пластины 14а. В области опорной части 19С по длинной стороне, параллельной опорной пластине 14с, образован выступ 19Са опоры рассеивателя таким образом, что он выступает со стороны передней поверхности. Выступ 19Са опоры рассеивателя имеет дуговое поперечное сечение. Со стороны задней поверхности он контактирует с рассеивателем 15b со стороны его задней поверхности. В области второй опорной части 19С по длинной стороне, параллельной нижней пластине 14а, образован выступ 19Cb опоры световодной пластины таким образом, что он выступает со стороны передней поверхности. Выступ 19Cb опоры световодной пластины имеет дуговое поперечное сечение. Он контактирует со смежной световодной пластиной 18 со стороны задней поверхности. Назначением второй опорной части 19С по длинной стороне является прием рассеивателей 15а и 15b и световодной пластины 18 (то есть опорные функции). Область второй опорной части 19С по длинной стороне, параллельная опорной пластине 14с, внутренняя относительно выступа 19Са опоры рассеивателя, контактирует с концевым участком световодной пластины 18 со стороны задней поверхности. Световодная пластина 18 поддерживается в двух точках: на концевом участке - опорным выступом 19Са и на основном участке - выступом 19Cb опоры световода. Вторая опорная часть 19С по длинной стороне перекрывает по существу все области опорной пластины 14с и боковой пластины 14b по длинной стороне. Из внешнего края второй опорной части 19С по длинной стороне поднимается выступающий участок 19Сс, причем таким образом, что направлен в сторону концевых поверхностей рассеивателей 15а и 15b.
Как показано на фиг.3, на областях по внешнему краю шасси 14 расположен прижимной элемент 20. Ширина прижимного элемента 20 меньше, чем размеры соответствующих сторон шасси 14 и рассеивателей 15а и 15b. Поэтому прижимной элемент 20 прижимает части участка по внешнему краю рассеивателя 15а. Прижимной элемент 20 включает в себя прижимные части 20А по короткой стороне, расположенные по соответствующей области короткой стороны шасси 14, и множество прижимных частей 20В и 20С, расположенных по каждой области длинной стороны шасси 14. Эти части прижимного элемента 20 сконфигурированы по-разному в соответствии с местами крепления. Ссылочные обозначения 20А-20С используются для независимой ссылки на части прижимного элемента 20. Для ссылки на прижимной элемент 20 в целом используется цифровое обозначение 20 без букв.
Прижимные части 20А по короткой стороне расположены вокруг центральных участков соответствующих областей по короткой стороне шасси 14. Они расположены на участках внешнего края по коротким сторонам опорных частей 19А и закреплены винтами. Как показано на фиг.5, каждая имеет удерживающее ушко 20Аа, которое выдается внутрь от привинченной основной части. Рассеиватель 15а со стороны передней поверхности прижат крайними областями удерживающих ушек 20Аа. Со стороны поверхности воспроизведения на ушки 20Аа уложена жидкокристаллическая панель 11, которая удерживается между окантовкой 13 и удерживающими ушками 20Аа. На поверхности удерживающих ушек 20Аа уложены прокладки 20Ab для жидкокристаллической панели 11.
Прижимные части 20В и 20С по длинной стороне сконфигурированы по-разному. На фиг.3 первые прижимные части 20В по длинной стороне уложены на нижней стороне шасси 14 (нижняя сторона в вертикальном направлении). Как показано на фиг.3, три прижимные части 20В по длинной стороне уложены с, по существу, равными интервалами. На фиг.3 одна из них расположена вокруг середины области короткой стороны шасси 14, на нижней стороне, а две другие расположены по каждой из сторон относительно той, которая расположена посередине. Они помещены в области внешнего края первой опорной части 19В по длинн
