Осветительное устройство, устройство отображения и телевизионный приемник

Осветительное устройство, устройство отображения и телевизионный приемник

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к осветительному устройству, устройству отображения и телевизионному приемнику.

УРОВЕНЬ ТЕХНИКИ

В последние годы дисплеи устройств отображения изображения, включающие в себя телевизионные приемники, переходят от использования известных дисплеев электронно-лучевых трубок к тонкоэкранным дисплеям, включая жидкокристаллические панели и плазменные дисплейные панели. С помощью тонкоэкранных дисплеев можно обеспечить тонкие устройства отображения изображения. Жидкокристаллические устройства отображения требуют модуля тыловой подсветки в качестве отдельного осветительного устройства, потому что жидкокристаллическая панель, используемая в них, не является светоизлучающим компонентом.

Технология для обеспечения жидкокристаллических устройств отображения раскрывается в патентном документе 1. Модуль тыловой подсветки, раскрытый здесь, включает в себя светодиоды (LED) и светопроводящие пластины. Каждый светодиод имеет светоизлучающую поверхность, через которую излучается свет в направлении, по существу параллельном к поверхности отображения жидкокристаллической панели. Каждая светопроводящая пластина имеет поверхность входа света в боковой области (боковая торцевая область) и поверхность выхода света на верхней поверхности. Нижняя поверхность каждой светопроводящей пластины, то есть поверхность, противоположная поверхности выхода света, имеет диаграммы рассеяния для рассеяния света и отражающий лист для отражения света. С такими диаграммами и отражающим листом достигается равномерное распределение яркости на плоскости на поверхности выхода света.

Патентный документ 1: Японская опубликованная заявка на патент 2006-108045

Задача, решаемая настоящим изобретением

В осветительном устройстве, имеющем вышеописанную конфигурацию, могут потребоваться зазоры заданного размера между смежными светопроводящими деталями по следующей причине. Во время установки множества светопроводящих деталей происходят ошибки сборки. Если не обеспечиваются зазоры, то поверхности входа света светопроводящих деталей могут пересекаться со светодиодами при установке светопроводящих деталей. В результате светодиоды могут быть повреждены. Более того, зазоры могут потребоваться для компенсации контакта между светопроводящими деталями и светодиодами из-за теплового расширения, которое может возникать, когда зажигаются светоизлучающие компоненты.

Когда обеспечиваются зазоры между поверхностями выхода света светодиодов и поверхностями входа света светопроводящих пластин, некоторые лучи света, излучаемого из светодиодов, непосредственно падают на панели светодиодов. Эти лучи могут поглощаться панелями светодиодов. А именно они не достигают поверхности входа света. В результате эффективность использования света от светодиодов снижается и, таким образом, яркость светопроводящих пластин и тыловой подсветки снижается.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение было сделано ввиду вышеописанных обстоятельств. Задача настоящего изобретения состоит в том, чтобы достичь высокой яркости.

Задача, решаемая настоящим изобретением

Чтобы решить вышеупомянутую задачу, осветительное устройство настоящего изобретения включает в себя, по меньшей мере, один источник света, по меньшей мере, одну поверхность выхода света, по меньшей мере, одну отражающую деталь, по меньшей мере, одну базовую деталь и, по меньшей мере, одну отражающую часть. Светопроводящая деталь имеет поверхность входа света и поверхность выхода света. Поверхность входа света расположена обращенной к источнику света через зазор. Поверхность выхода света расположена вдоль направления расположения, в котором расположены источник света и поверхность входа света. Свет из источника света входит в поверхность входа света и выходит из поверхности выхода света. Отражающая деталь расположена на противоположной поверхности светопроводящей детали от поверхности выхода света и конфигурируется, чтобы отражать свет к поверхности выхода света. Базовая деталь расположена обращенной к отражающей детали и на нее устанавливаются источник света и светопроводящая деталь. Отражающая часть обеспечивается, по меньшей мере, в области базовой детали между источником света и поверхностью входа света и конфигурируется, чтобы отражать свет к поверхности входа света.

Свет, излучаемый из источника света, включает в себя лучи, которые прямо входят в поверхность входа света, и лучи, которые проходят к базовой детали. Лучи, которые проходят к базовой детали, отражаются отражающей частью, расположенной на базовой детали между источником света и поверхностью входа света. В результате лучи входят в поверхность входа света. С этой конфигурацией свет с меньшей вероятностью будет поглощаться базовой деталью по сравнению с известными устройствами. Следовательно, эффективность использования света, излучаемого из источника света, улучшается.

Зазор обеспечивается между источником света и поверхностью входа света. Зазор допускает тепловое расширение и компенсирует ошибку, которая может возникнуть, когда светопроводящая деталь устанавливается на базовую деталь. Следовательно, светопроводящая деталь с меньшей вероятностью будет помехой для источника света.

Предпочтительные варианты осуществления настоящего изобретения могут конфигурироваться следующим образом.

(1) Отражающая часть изготавливается из изолирующего материала. Если ее изготовить из проводящего материала, такого как металлическая пленка, то может происходить утечка тока при свечении источника света. При использовании изолирующего материала для отражающей части утечка тока не происходит. Следовательно, потребление мощности может быть снижено.

(2) Отражающая часть включает в себя некоторое число диэлектриков, имеющих различные показатели преломления. Диэлектрики являются многослойными. При обеспечении «диэлектрической многослойной структуры» отражающая часть может обеспечить высокоэффективные характеристики отражения без диффузного рассеяния. Следовательно, эффективность использования света улучшается. Более того, толщина отражающей части может быть уменьшена, таким образом, толщина осветительного устройства может быть уменьшена.

Термин «диэлектрическая многослойная структура» относится к структуре, в которой переслоены несколько диэлектриков, имеющих толщину, равную четверти длины волны видимого света, и различные показатели преломления. Например, может быть использована структура “ESR”, изготавливаемая компанией «Sumitomo 3M limited», использующая смолу, содержащую полиэстер, в качестве диэлектрического материала.

(3) Источником света является светоизлучающий диод. Следовательно, может быть достигнута высокая яркость.

(4) Базовая деталь представляет собой монтажную плату, на которой устанавливается светодиод. Устанавливая светопроводящую деталь на монтажную плату, на которой устанавливается светодиод, стабильно устанавливается относительное положение между светодиодом и светопроводящей деталью.

(5) Светоизлучающий диод имеет светоизлучающую поверхность, через которую излучается свет, и установочную поверхность, присоединенную к монтажной плате. Светоизлучающая поверхность и установочная поверхность расположены смежно друг другу. Это подходит для устройств, которые включают в себя диоды торцевого излучения, каждый из которых имеет светоизлучающую поверхность и установочную поверхность, смежные друг с другом. Когда используются светоизлучающие диоды этого типа, установочная поверхность монтажной платы, на которой устанавливается светоизлучающий диод, параллельна поверхности выхода света светопроводящей детали. Следовательно, можно легко производить устройства большого размера.

(6) Светоизлучающий диод включает в себя корпус, имеющий похожую на барабан форму с устьем отверстия на стороне светоизлучающей поверхности и установочной поверхностью. Отражающая часть имеет толщину, по существу равную или меньшую, чем толщина края устья отверстия корпуса. Толщина отражающей части измеряется от установочной поверхности монтажной платы, на которой устанавливается светоизлучающий диод. С такой конфигурацией отражающая часть не будет помехой для света, который выходит из поверхности выхода света, заданной краем устья отверстия.

(7) Отражающая часть имеет толщину, которая измеряется от установочной поверхности монтажной платы и которая меньше, чем толщина края устья отверстия. С такой конфигурацией отражающая часть не является помехой для света, который выходит из поверхности излучения света. Кроме того, поверхность отражающей части ближе к установочной поверхности монтажной платы, чем поверхность выхода света. Следовательно, может быть обеспечен длинный путь света к отражающей части, по которому проходит свет, испускаемый из источника света через поверхность излучения света. Свет, отраженный отражающей частью, эффективно входит в поверхность входа света.

(8) Корпус включает в себя приемное отверстие, имеющее устье отверстия на стороне поверхности входа света. Отражающая часть имеет удлиненный участок, расположенный в приемном отверстии. Из-за того, что удлиненный узел вставляется в приемное отверстие, зазор, который отделяет корпус от отражающей части в направлении расположения, в котором расположены светодиод и поверхность входа света, делается вблизи поверхности излучения света. С такой конфигурацией эффективность использования света дополнительно улучшается.

(9) По меньшей мере, один источник света и, по меньшей мере, одна светопроводящая деталь включают в себя множество источников света и множество светопроводящих деталей соответственно. Источники света и светопроводящие детали расположены на линиях, которые параллельны друг другу. С помощью отражающей части может быть достигнута высокая яркость на каждой светопроводящей детали, и яркость светопроводящих деталей выравнивается. Следовательно, может быть обеспечено осветительное устройство с высокой полной яркостью, и неравномерная яркость будет возникать с меньшей вероятностью.

(10) Источники света и светопроводящие детали расположены на линиях, которые параллельны друг другу, так что смежные светопроводящие детали частично перекрывают друг друга в направлении, перпендикулярном поверхностям выхода света. Светопроводящие детали включают в себя первую светопроводящую деталь и вторую светопроводящую деталь. Первая светопроводящая деталь расположена ближе к базовой детали, чем вторая светопроводящая деталь, и вторая светопроводящая деталь расположена дальше от базовой детали относительно первой светопроводящей детали. Отражающая деталь расположена на второй светопроводящей детали, так чтобы закрывать зазор между поверхностью входа света первой светопроводящей детали и источником света. Некоторые лучи, которые излучаются из источника света, который обращен к поверхности входа света первой светопроводящей детали, проходят в противоположном направлении от базовой детали. Лучи отражаются от отражающей детали второй светопроводящей детали, закрывающей зазор между поверхностью входа света и источником света. Отраженные лучи входят в поверхность входа света первой светопроводящей детали. Следовательно, эффективность использования света дополнительно улучшается.

(11) Первая светопроводящая деталь имеет фиксирующую полость источника света для фиксации источника света. Фиксирующая полость источника света проходит по всей протяженности первой светопроводящей детали. Отражающая деталь расположена на второй светопроводящей детали так, чтобы закрывать фиксирующую полость источника света. С такой конфигурацией свет, излучаемый из источника света, который обращен к поверхности входа света первой светопроводящей детали, должным образом отражается отражающей деталью второй светопроводящей детали. Следовательно, эффективность использования света дополнительно улучшается.

(12) Источники света и светопроводящие детали расположены в двухмерной параллельной конфигурации. А именно поверхности выхода света светопроводящих деталей расположены в двухмерной параллельной конфигурации. Следовательно, может быть обеспечено осветительное устройство с высокой полной яркостью, и неравномерная яркость будет возникать с меньшей вероятностью.

(13) Каждая светопроводящая деталь и соответствующая отражающая деталь скреплены между собой, по меньшей мере, одним адгезивом. Каждая светопроводящая деталь имеет, по меньшей мере, одну адгезионную полость, которая имеет устье отверстия на стороне отражающей детали и которая заполняется адгезивом. Из-за того что адгезив находится в адгезионной полости, светопроводящая деталь и отражающая деталь обеспечиваются как единое целое без зазора между ними. Следовательно, свет, который проходит через светопроводящую деталь, эффективно выходит из поверхности входа света. В результате яркость улучшается.

(14) Адгезив помещается на светопроводящей детали в местоположении, близком к концу отрезка, перпендикулярного направлению расположения и параллельного поверхности выхода света. С такой конфигурацией адгезив будет с меньшей вероятностью оптическим препятствием в светопроводящей детали.

(15) По меньшей мере, один адгезив включает в себя пару адгезивов, помещенных на светопроводящей детали в местоположениях, близких к соответственным концам отрезка, перпендикулярного направлению расположения и параллельного поверхности выхода света. С парой адгезивов отражающая деталь, которая обеспечивается как единое целое со светопроводящей деталью, стабильно фиксируется к светопроводящей детали.

(16) Отражающая часть обеспечивается как единое целое с отражающей деталью. С такой конфигурацией зазор, который отделяет светопроводящую деталь от отражающей части в направлении расположения, в котором расположены источник света и поверхность входа света, не делается. Следовательно, эффективность использования света улучшается.

(17) Светопроводящая деталь и базовая деталь имеют структуры позиционирования соответственно. Структуры позиционирования обеспечиваются для позиционирования светопроводящей детали относительно базовой детали в направлении расположения. С такой конфигурацией светопроводящая деталь позиционируется относительно базовой детали в направлении расположения, в котором расположены источник света и поверхность входа света. Более того, отражающая часть позиционируется относительно источника света в направлении расположения. Следовательно, необязательный зазор, который отделяет источник света от отражающей части в направлении расположения, будет делаться с меньшей вероятностью, и эффективность использования света дополнительно улучшается.

(18) Отражающая часть обеспечивается отдельно от отражающей детали. Если отражающая часть обеспечивается как единое целое с отражающей деталью, то отражающая деталь расположена между светопроводящей деталью и базовой деталью. Если отражающая часть обеспечивается отдельно от отражающей детали, то отражающая деталь не расположена между светопроводящей деталью и базовой деталью. В результате относительное положение между поверхностью входа света светопроводящей детали и источником света может быть стабилизировано. Более того, материал для отражающей части может легко выбираться.

(19) Отражающая часть выполняется из материала, имеющего более высокий коэффициент отражения, чем материал отражающей детали. Материал, имеющий более высокий коэффициент отражения, является относительно более дорогостоящим, чем материал, имеющий более низкий коэффициент отражения. Используя такой дорогостоящий материал только для отражающей части, можно снизить стоимость.

(20) Отражающая часть обеспечивается как единое целое с базовой деталью. С такой конфигурацией относительное положение между источником света и отражающей частью стабилизируется. Свет, излучаемый по направлению к базовой детали, должным образом отражается отражающей частью. Более того, такая конфигурация облегчает работу сборки.

(21) Светопроводящая деталь и базовая деталь имеют структуры позиционирования для позиционирования светопроводящей детали относительно базовой детали в направлении расположения. Со структурами позиционирования светопроводящая деталь позиционируется относительно базовой детали в направлении расположения, в котором расположены источник света и поверхность входа света. Более того, поверхность входа света позиционируется относительно отражающей части в направлении расположения. Следовательно, необязательный зазор, который отделяет поверхность входа света от отражающей части в направлении расположения, будет делаться с меньшей вероятностью. В результате эффективность использования света дополнительно улучшается.

Далее, для решения вышеупомянутой задачи устройство отображения настоящего изобретения включает в себя вышеописанное осветительное устройство и дисплейную панель, сконфигурированную, чтобы обеспечить отображение с использованием света от осветительного устройства.

Согласно такому устройству отображения осветительное устройство, которое освещает дисплейные панели, обеспечивает стабильную яркость. Следовательно, может быть обеспечен дисплей высокого качества.

Пример дисплейной панели представляет собой жидкокристаллическую панель. Такое устройство отображения может быть использовано в качестве жидкокристаллического устройства отображения в различных прикладных задачах, включая дисплеи телевизионных приемников и персонального компьютера. Такое устройство отображения является особенно предпочтительным в применениях больших экранов.

РЕЗУЛЬТАТ ИЗОБРЕТЕНИЯ

Согласно настоящему изобретению достигается высокая яркость.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

В дальнейшем изобретение поясняется описанием конкретных вариантов его осуществления со ссылками на сопровождающие чертежи, на которых:

фиг.1 - перспективное изображение с пространственным разделением деталей, иллюстрирующее общую конструкцию телевизионного приемника согласно первому варианту осуществления,

фиг.2 - перспективное изображение с пространственным разделением деталей, иллюстрирующее общую конструкцию жидкокристаллической панели и модуля тыловой подсветки,

фиг.3 - вид сверху модуля тыловой подсветки,

фиг.4 - вид в поперечном разрезе жидкокристаллического устройства отображения вдоль его длинной стороны,

фиг.5 - увеличенный вид в поперечном разрезе жидкокристаллического устройства отображения, иллюстрирующий торцевой участок жидкокристаллического устройства отображения фигуры 4,

фиг.6 - увеличенный вид в поперечном разрезе светопроводящей пластины, иллюстрируемой на фиг.5,

фиг.7 - увеличенный вид в поперечном разрезе нижнего торцевого участка жидкокристаллического устройства отображения фигуры 3 вдоль направления его короткой стороны,

фиг.8 - увеличенный вид в поперечном разрезе верхнего торцевого участка жидкокристаллического устройства отображения фигуры 3 вдоль направления его короткой стороны,

фиг.9 - увеличенный вид в поперечном разрезе среднего торцевого участка жидкокристаллического устройства отображения вдоль направления его короткой стороны,

фиг.10 - увеличенный вид в поперечном разрезе светопроводящей пластины, иллюстрируемой на фиг.9,

фиг.11 - вид сверху, иллюстрирующий компоновку светопроводящих пластин,

фиг.12 - вид сверху светопроводящей пластины,

фиг.13 - вид снизу светопроводящей пластины,

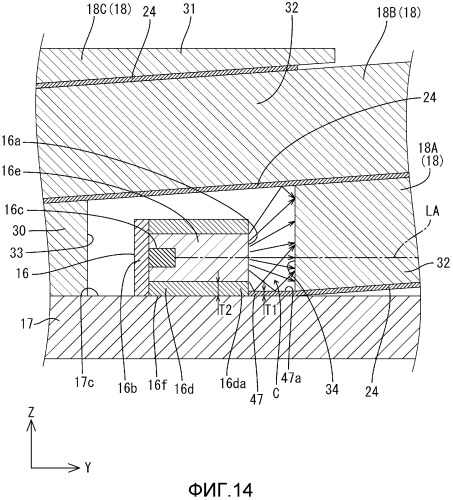

фиг.14 - увеличенный вид в поперечном разрезе светопроводящей пластины вблизи фиксирующей полости светодиода,

фиг.15 - вид снизу светопроводящей пластины согласно второму варианту осуществления настоящего изобретения,

фиг.16 - вид в поперечном разрезе светопроводящей пластины фиг.15 вдоль линии xvi-xvi,

фиг.17 - увеличенный вид в поперечном разрезе светопроводящей пластины вблизи фиксирующей полости светодиода согласно третьему варианту осуществления настоящего изобретения,

фиг.18 - увеличенный вид в поперечном разрезе светопроводящей пластины вблизи фиксирующей полости светодиода согласно четвертому варианту осуществления настоящего изобретения,

фиг.19 - вид снизу светопроводящей пластины, и

фиг.20 - увеличенный вид в поперечном разрезе светопроводящей пластины вблизи фиксирующей полости светодиода согласно другому варианту (1) осуществления настоящего изобретения.

ОБЪЯСНЕНИЕ СИМВОЛОВ

10: Жидкокристаллическое устройство отображения (дисплейное устройство)

11: Жидкокристаллическая панель (дисплейная панель)

12: Модуль тыловой подсветки (осветительное устройство)

16: Светоизлучающий диод (LED, источник света)

16a: Светоизлучающая поверхность

16d: Корпус

16da: Край устья отверстия

16f: Установочная поверхность

17: Светодиодная плата (базовая деталь, монтажная плата)

17b: Отверстие позиционирования (структура позиционирования)

17c: Установочная поверхность

18: Светопроводящая пластина (светопроводящая деталь)

18A: Первая светопроводящая пластина (первая светопроводящая деталь)

18B: Вторая светопроводящая пластина (вторая светопроводящая деталь)

24: Отражающий лист (отражающая деталь)

33: Фиксирующая полость светодиода (фиксирующая область пространства источника света)

34: Поверхность входа света

35: Штырь позиционирования (структура позиционирования)

36: Поверхность выхода света

47: Отражающая часть

48: Адгезив

49: Адгезионная полость

50: Приемное отверстие

51: Удлиненный участок

C: Зазор

TV: Телевизионный приемник

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

«Первый вариант осуществления»

Первый вариант осуществления настоящего изобретения будет объясняться со ссылкой на фиг.1-14. В этом варианте осуществления будет объясняться жидкокристаллическое устройство отображения 10. На некоторых фигурах X-оси, Y-оси и Z-оси соответствуют друг другу, чтобы показать соответственные направления. На фиг.4-11 верхняя сторона и нижняя сторона соответствуют стороне фронтальной поверхности и стороне тыльной поверхности соответственно.

Как иллюстрируется на фиг.1, телевизионный приемник TV настоящего варианта осуществления включает в себя жидкокристаллическое устройство отображения 10 (дисплейное устройство), отсеки Ca и Cb, источник питания P и тюнер T. Отсеки Ca и Cb переслаивают жидкокристаллическое устройство отображения 10 между ними. Жидкокристаллическое устройство отображения 10 помещается в корпус в отсеках Ca и Cb. Жидкокристаллическое устройство отображения 10 фиксируется штативом S в вертикальном положении, в котором поверхность 11a отображения устанавливается по существу вдоль вертикального положения (направление Y-оси). Жидкокристаллическое устройство отображения 10 имеет альбомную прямоугольную общую форму. Как иллюстрируется на фиг.2, жидкокристаллическое устройство отображения 10 включает в себя жидкокристаллическую панель 11, которая представляет собой дисплейную панель, и модуль 12 тыловой подсветки (осветительного устройства), который является внешним источником света. Жидкокристаллическая панель 11 и модуль 12 тыловой подсветки фиксируются друг с другом рамочной лицевой панелью 13.

Выражение «поверхность 11a отображения устанавливается вдоль вертикального направления» не ограничивается тем условием, что поверхность 11a отображения устанавливается параллельно вертикальному направлению. Поверхность отображения может быть установлена вдоль направления, более близкого к вертикальному направлению, чем горизонтальному направлению. Например, поверхность 11a отображения может быть наклонена на угол от 0° до 45° к вертикальной поверхности, предпочтительно на угол от 0° до 30°.

Далее, будут поясняться жидкокристаллическая панель 11 и модуль 12 тыловой подсветки, входящие в состав жидкокристаллического устройства отображения 10. Жидкокристаллическая панель (дисплейная панель) 11 имеет прямоугольный вид сверху и включает в себя пару прозрачных стеклянных подложек, связанных между собой заданным зазором между ними, и жидкие кристаллы, герметично закупоренные между подложками. На одной из стеклянных подложек расположены компоненты переключения (например, тонкопленочные транзисторы, TFT), пиксельные электроды и установочная пленка. Компоненты переключения присоединены к проводам затвора и проводам истока, которые перпендикулярны друг другу. Пиксельные электроды соединены к компонентам переключения. На другой стеклянной подложке расположены цветовые фильтры, включая секторы красного R, зеленого G, синего B цветов в заданной конфигурации, противоположный электрод и установочная пленка. Поляризационные пластины расположены на противоположных поверхностях стеклянных подложек, соответственно, (см. фиг.5).

Далее будет подробно поясняться модуль 12 тыловой подсветки. Как иллюстрируется на фиг.4, модуль 12 тыловой подсветки включает в себя шасси 14, оптическую деталь 15, светодиоды 16, светодиодные платы 17 и светопроводящие пластины 18. Шасси 14 имеют коробчатую общую форму и устье отверстия на передней стороне (сторона жидкокристаллической панели 11, сторона оптического возбуждения). Оптическая деталь 15 расположена так, чтобы закрывать устье отверстия. Светодиоды 16 представляют собой источники света, расположенные внутри шасси 14. Светодиоды 16 устанавливаются на светодиодных платах 17. Лучи света, исходящие из светодиодов 16, направляются на оптическую деталь 15 светопроводящими пластинами 18. Модуль 12 тыловой подсветки дополнительно включает в себя поддерживающую деталь 19, прижимную деталь 20 и теплоотводы 21. Поддерживающая деталь 19 держит диффузные рассеиватели 15a и 15b, входящие в состав оптической детали 15 со стороны шасси 14. Прижимная деталь 20 прижимает диффузные рассеиватели 15a и 15b со стороны жидкокристаллической панели 11. Теплоотводы 21 обеспечиваются для отвода тепла, генерируемого при свечении светодиодов 16.

Модуль 12 тыловой подсветки включает в себя набор элементарных излучателей света, расположенных последовательно. Каждый элементарный излучатель света включает в себя светопроводящую пластину 18 и светодиоды 16, расположенные последовательно. Светодиоды 16 располагаются в крайних областях каждой светопроводящей пластины 18. Некоторое число элементарных излучателей света (двадцать из них на фиг.3) расположены последовательно вдоль направления расположения (направление Y-оси), в котором последовательно расположены светодиоды 16 и светопроводящие пластины 18, то есть в тандемной структуре (см. фиг.7-9). Кроме того, модуль 12 тыловой подсветки включает в себя некоторое число элементарных излучателей света (сорок из них на фиг.3), расположенных линиями, которые параллельны друг другу в направлении, по существу перпендикулярном направлению тандемной структуры (направление Y-оси), и вдоль поверхности 11a отображения (направление X-оси). А именно некоторое число элементарных излучателей света расположено в плоскости (то есть в двухмерной параллельной конфигурации) вдоль поверхности 11a отображения (X-Y плоскость) (см. фиг.3).

Далее будут подробно поясняться компоненты модуля 12 тыловой подсветки. Шасси 14 изготовлены из металла и имеют мелкую коробчатую общую форму (или мелкую лотковую общую форму) с устьем отверстия на стороне 11 жидкокристаллической панели, как иллюстрируется на фиг.4. Шасси 14 включают в себя нижнюю пластину 14a, боковые пластины 14b и поддерживающие пластины 14c. Нижняя пластина 14a имеет прямоугольную форму, подобную жидкокристаллической панели 11. Боковые пластины 14b выступают с соответственных краев нижней пластины 14a. Поддерживающие пластины 14c выступают наружу с соответственных торцевых краев боковых пластин 14b. Направление длинной стороны и направление короткой стороны шасси 14 соответствуют горизонтальному направлению (направление X-оси) и вертикальному направлению (направление Y-оси) соответственно. Поддерживающие пластины 14c шасси 14 формируются так, что поддерживающая деталь 19 и прижимная деталь 20 расположены на ней соответственно со стороны передней поверхности. Каждая поддерживающая пластина 14c имеет установочные отверстия 14d, которые являются сквозными отверстиями для фиксации лицевой панели 13, поддерживающей детали 19 и прижимной детали 20 между собой винтами, и формируются в заданных местоположениях. Одно из установочных отверстий 14d иллюстрируется на фиг.8. Участок наружного края каждой поддерживающей пластины 14c на длинной стороне согнут так, чтобы быть параллельным соответствующей боковой пластине 14b (см. фиг.4). Нижняя пластина 14a имеет установочные отверстия 14e, которые представляют собой сквозные отверстия для вставки в них зажимов 23 (см. фиг.5 и 6). Светопроводящие пластины 18 устанавливаются на шасси зажимами 23. Нижняя пластина 14a также имеет установочные отверстия (не показаны). Установочные отверстия являются сквозными отверстиями для установки светодиодных плат 17 с винтами и формируются в заданных местоположениях.

Как иллюстрируется на фиг.4, оптическая деталь 15 расположена между жидкокристаллической панелью 11 и светопроводящими пластинами 18. Она включает в себя диффузные рассеиватели 15a и 15b, расположенные на стороне светопроводящей пластины 18, и оптический лист 15c, расположенный на стороне жидкокристаллической панели 11. Каждый из диффузных рассеивателей 15a и 15b включает в себя прозрачный материал на основе смолы с заданной толщиной и большим числом рассеивающих частиц, разбросанных в базовом материале. Диффузные рассеиватели 15a и 15b имеют функции диффузного рассеяния света, который проходит через них. Диффузные рассеиватели 15a и 15b, имеющие одинаковую толщину, помещаются на верху друг друга. Оптический лист 15c представляет собой тонкий лист, имеющий меньшую толщину, чем толщина диффузных рассеивателей 15a и 15b. Оптический лист 15c включает в себя три листа, помещенные друг на друге, более конкретно, рассеивающий лист, линзовидный лист и поляризационный лист отражательного типа, расположенные в этом порядке со стороны диффузных рассеивателей 15a и 15b (то есть со стороны тыльной поверхности).

Поддерживающая деталь 19 расположена на участках наружного края шасси 14 так, чтобы поддерживать почти все участки наружного края пластин диффузных рассеивателей 15a и 15b. Как иллюстрируется на фиг.3, поддерживающая деталь 19 включает в себя пару поддерживающих частей 19A короткой стороны и две различные поддерживающие части 19B и 19C длинной стороны. Поддерживающие части 19A короткой стороны расположены так, чтобы протягиваться вдоль соответственных коротких сторон шасси 14. Поддерживающие части 19B и 19C длинной стороны расположены так, чтобы протягиваться вдоль соответственных длинных сторон шасси 14. Части поддерживающей детали 19 конфигурируется по-разному согласно установочным положениям. Символы 19A-19C используются для ссылки на части поддерживающей детали 19 независимо. Для ссылки на поддерживающую деталь 19 в целом используется число 19 без букв.

Как иллюстрируется на фиг.4 и 5, поддерживающие части 19A короткой стороны имеют по существу одинаковую конфигурацию. Каждая из них имеет поперечное сечение по существу L-формы, так чтобы протягиваться вдоль поверхности поддерживающей пластины 14C и внутренней поверхности боковой пластины 14b. Часть каждой поддерживающей части 19A короткой стороны, параллельной поддерживающей пластине 14C, вмещает диффузный рассеиватель 15a во внутренней области и прижимную часть 20A короткой стороны в наружной области. Позже поясняется прижимная часть 20A короткой стороны. Поддерживающие части 19A короткой стороны покрывают по существу полные длины поддерживающих пластин 14c и боковых пластин 14b на коротких сторонах.

Поддерживающие части 19B и 19C длинной стороны конфигурируются по-разному. В частности, первая поддерживающая часть 19B длинной стороны расположена на нижней стороне шасси 14 на фиг.3 (нижняя сторона в вертикальном направлении). Как иллюстрируется на фиг.7, она расположена так, чтобы протягиваться вдоль внутренней поверхности поддерживающей пластины 14C и поверхности смежной светопроводящей пластины 18, расположенной на стороне фронтальной поверхности (поверхность, противоположная стороне светодиодной платы 18). Первая поддерживающая часть 19B длинной стороны имеет функцию придавливания смежной светопроводящей пластины 18 со стороны фронтальной поверхности. Первая поддерживающая часть 19B длинной стороны вмещает диффузный рассеиватель 15a, который расположен на стороне фронтальной поверхности в области внутреннего края, и первую прижимную часть 20B длинной стороны в области наружного края. Первая прижимная часть 20B длинной стороны будет поясняться позже. Область внутреннего края первой поддерживающей части 19B длинной стороны имеет ступенчатый участок 19Ba, сформированный так, чтобы соответствовать форме области наружного края диффузного рассеивателя 15a, который расположен на стороне фронтальной поверхности. Смежно ступенчатому участку 19Ba формируются углубления 19Bb для вмещения выступов 20Bc первой прижимной части 20B длинной стороны в первой поддерживающей части 19B длинной стороны на наружной стороне по отношению к ступенчатым участкам 19Ba. Первая поддерживающая часть 19B длинной стороны покрывает по существу полные длины поддерживающих пластин 14c на длинной стороне и несветящиеся участки смежных светопроводящих пластин 18 (участок 30 установки платы и светопроводящий участок 32). Ширина первой поддерживающей части 19B длинной стороны больше ширины других поддерживающих частей 19A и 19C на площадь, которая покрывает несветящийся участок.

Вторая поддерживающая часть 19C длинной стороны расположена на верхней стороне шасси 14 на фиг.3 (верхняя сторона в вертикальном направлении). Как иллюстрируется на фиг.8, вторая поддерживающая часть 19C длинной стороны имеет поперечное сечение в форме рукоятки. Она расположена вдоль внутренних поверхностей поддерживающей пластины 14c, боковой пластины 14b и нижней пластины 14a. Поддерживающий выступ 19Ca диффузного рассеивателя формируется в области поддерживающей части 19C длинной стороны параллельно поддерживающей пластине 14c так, чтобы выступать на стороне фронтальной поверхности. Поддерживающий выступ 19Ca диффузного рассеивателя имеет арочное поперечное сечение. Он приводится в контакт с диффузным рассеивателем 15b на стороне тыльной поверхности. Поддерживающий выступ 19Cb светопроводящей пластины формируется в области второй поддерживающей части 19C длинной стороны параллельно нижней пластине 14a так, чтобы выступать на стороне фронтальной поверхности. Поддерживающий выступ 19Cb светопроводящей пластины имеет арочное поперечное сечение. Он приводится в контакт со смежной светопроводящей пластиной 18 со стороны тыльной поверхности. Вторая поддерживающая часть 19C длинной стороны имеет функции вмещения диффузных рассеивателей 15a и 15b (то есть функции поддержки) и светопроводящей пластины 18. Область поддерживающей части 19C длинной стороны, параллельная поддерживающей пластине 14c и внутренняя относительно поддерживающего выступа 19Ca диффузного рассеивателя, приводится в контакт с торцевым участком светопроводящей пластины 18 со стороны тыльной поверхности. Светопроводящая пластина 18 поддерживается в двух точках: на торцевом участке с поддерживающим выступом 19Ca диффузного рассеивателя и на базовом участке с поддерживающим выступом 19Cb светопроводящей пластины. Вторая поддерживающая часть 19C длинной стороны покрывает по существу все области поддерживающей пластины 14c и боковой пластины 14b на длинной стороне. Выступающий участок поднимается с наружного края второй поддерживающей части 19C длинной стороны так, чтобы быть обращенным к торцевым поверхностям диффузных рассеивателей 15a и 15b.

Как иллюстрируется на фиг.3, прижимная деталь 20 расположена в областях наружного края шасси 14. Ширина прижимной детали 20 меньше размера соответствующих сторон шасси 14 и диффузных рассеивателей 15a и 15b. Следовательно, прижимная деталь 20 прижимает части участка наружного края диффузных рассеивателей 15a. Прижимная деталь 20 включает в се
