Аудиовизуальный усилитель, способ выбора, программа и носитель записи

Аудиовизуальный усилитель, способ выбора, программа и носитель записи

Иллюстрации

Показать все

Реферат

Перекрестная ссылка на родственные заявки

Настоящее изобретение содержит предмет изобретения, относящийся к заявке JP 2006-248256 на японский патент, поданной в японское патентное ведомство 13 сентября 2006 г., все содержание которой приведено здесь в качестве ссылочного материала.

Уровень техники

1. Область техники, к которой относится изобретение

Настоящее изобретение относится к аудиовизуальным (АВ, AV) усилителям, способам выбора, программам и носителям записи и, более конкретно, к АВ усилителю, способу выбора, программе и носителю записи, которые выполнены с возможностью отображения меню.

2. Описание предшествующего уровня техники

Пример АВ усилителя предшествующего уровня техники имеет функцию назначения входного вывода, на который поступает конкретный звуковой сигнал, или входного вывода, на который поступает конкретный видеосигнал, среди выводов, предусмотренных в АВ усилителе, идентификатора входа, такого как "ВИДЕО", "DVD (цифровой видеодиск)", "ТВ (TV, телевидение)", "CD (компакт-диск)" или подобного, заранее зарегистрированного в АВ усилителе, как показано на фиг.1. В этой функции отдельно предусмотрена установка пунктов меню, такая как назначение входа цифрового аудиосигнала, назначение входа компонента видеосигнала и назначение входа сигнала мультимедийного интерфейса высокой четкости (МИВЧ, HDMI).

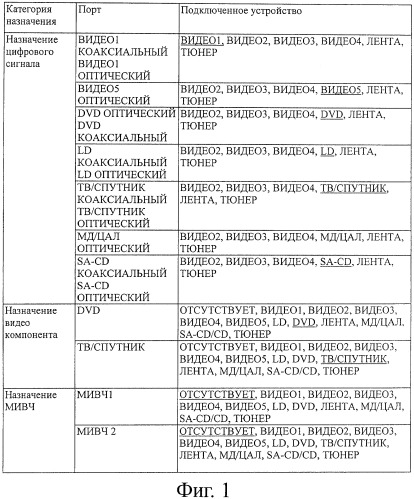

На фиг.1 позиции "назначить категорию", такую как "назначить цифровой", "назначить компонент видеосигнала (Назначить компонент V.)", или "назначить МИВЧ", обозначают категорию назначения входного вывода, такого как цифровой, компонент или МИВЧ. "Порт", такой как "ВИДЕО1 КОАКСИАЛЬНЫЙ", "ВИДЕО1 ОПТИЧЕСКИЙ", или тому подобное, обозначает входной вывод. "Подключенное устройство", такое как "ВИДЕО1", "ВИДЕО2" "ВИДЕО3" или тому подобное, обозначает идентификатор входа устройства, подключенного к соответствующему входному выводу.

Процедура установки, выполняемая для меню, будет описана ниже. Во-первых, требуемый входной вывод выбирают среди входных выводов, предусмотренных в меню. Во-вторых, требуемый идентификатор входа выбирают среди идентификаторов входа, которые могут быть назначены выбранному требуемому входному выводу.

В соответствии с этим, входной вывод назначают идентификатору входа.

В этом случае список конечных состояний назначений между идентификаторами входа и входными выводами не предусмотрен.

В примере предшествующего уровня техники пиктограммы категорий, обозначающие соответствующие категории, располагают и отображают в горизонтальном направлении экрана меню, и пиктограммы содержания, обозначающие содержание, принадлежащее категории, выбранной пользователем, располагают и отображают в вертикальном направлении, которое ортогонально направлению, в котором расположены пиктограммы категории (например, см. публикацию №2006-86621 японской, находящейся на экспертизе заявки на патент).

Сущность изобретения

Обычно пользователь использует функцию селектора для выбора идентификатора входа. Однако в указанной выше технологии предшествующего уровня техники возникают описанные ниже проблемы.

Во-первых, даже для одной и той же операции, такой как "назначение вывода и идентификатора входа", название представляемого пункта меню и иерархический уровень в меню этого пункта для выполнения операции являются разными, в зависимости от категории назначения. Таким образом, количество пунктов меню, которые требуется просматривать для установки, увеличивается, и спецификации продукта становятся сложными. Поэтому пользователь должен выполнять трудные и сложные операции.

Во-вторых, поскольку пункты меню распределены, как описано выше, когда пользователь желает проверить состояние назначения конкретного идентификатора входа, который был назначен определенному входному выводу, он должен проверить информацию о входных выводах двух типов, а именно, видео- и аудиовыводах, используя разные пункты меню. Таким образом, пользователь должен выполнять сложные операции для проверки.

В-третьих, для проверки состояния назначения, поскольку "идентификатор входа", назначенный конкретному "выводу", отображается для каждого из пунктов меню категорий назначения, когда пользователь желает проверить "вывод", назначенный для конкретного "идентификатора входа", он обычно должен последовательно просматривать пункты меню категорий назначения и проверять назначение выводов и входов до тех пор, пока не будет найден пункт, соответствующий требуемому "идентификатору входа".

В-четвертых, в предшествующем уровне техники пользователь назначает вход звукового сигнала только для конкретного вывода, на который поступает цифровой сигнал, и назначает вход видеосигнала только для конкретного вывода, такого как входной вывод, на который поступает сигнал компонента, или вывода МИВЧ. Таким образом, пользователь должен проверять состояние назначения входного вывода, на который поступает аналоговый звуковой сигнал, вывода типа S, входного вывода, на который поступает композитный сигнал или тому подобное, используя меню и экран, которые отличаются от указанных выше меню и экрана. Это усложняет не только работу, но также и спецификацию устройства отображения АВ усилителя. Таким образом, увеличивается количество ненужных аппаратных средств и программных ресурсов.

Было бы предпочтительно обеспечить возможность выбора входа более легко и более просто, используя меньшее количество ресурсов.

В соответствии с вариантом выполнения настоящего изобретения предложен аудиовизуальный усилитель, предназначенный для обработки видеосигналов и звуковых сигналов, включающий в себя средство управления отображением, предназначенное для управления отображением меню так, что название входа, которое представляет собой пункт меню и представляет входной модуль, выбираемый пользователем, название первого вывода который назначают названию входа и который принимает видеосигнал, и название второго вывода, который назначают названию входа и который принимает аудиосигнал, отображаются с возможностью назначения друг другу; и средство выбора, предназначенное для выбора, когда пользователь выбирает название входа в качестве пункта меню, видеосигнала, принимаемого с первого вывода, и аудиосигнала, принимаемого со второго вывода.

Средство управления отображением может управлять отображением меню так, что заданная пиктограмма, назначенная названию входа, отображается так, что она может быть назначена названию входа.

Аудиовизуальный усилитель может дополнительно включать в себя средство назначения, предназначенное для назначения названию входа первого вывода, который предназначен для приема видеосигнала, и второго вывода, который предназначен для приема аудиосигнала.

Средство назначения может дополнительно назначать названию входа заданную пиктограмму.

Аудиовизуальный усилитель может дополнительно включать в себя средство редактирования, предназначенное для редактирования названия входа.

В соответствии с другим вариантом выполнения настоящего изобретения предложен способ выбора, предназначенный для использования в аудиовизуальном усилителе, предназначенном для обработки видеосигналов и аудиосигналов и для выбора видеосигнала и аудиосигнала, предназначенных для обработки, включающий в себя этапы управления отображением меню так, что название входа, которое представляет собой пункт меню и представляет входной модуль, выбираемый пользователем, название первого вывода, который назначают названию входа и который принимает видеосигнал, и название второго вывода, который назначают названию входа, и который принимает аудиосигнал, отображают так, что их назначают друг другу; и выбора, когда пользователь выбирает название входа в качестве пункта меню, видеосигнала, принимаемого с первого вывода, и аудиосигнала, принимаемого со второго вывода.

В соответствии с другим вариантом выполнения настоящего изобретения предложена программа, обеспечивающая обработку компьютером аудиовизуального усилителя видеосигналов и аудиосигналов, для выполнения обработки управления выбором, для управления выбором видеосигнала и аудиосигнала, предназначенных для обработки, включающая в себя этапы управления отображением меню так, что название входа, которое представляет собой пункт меню и представляет входной модуль, выбираемый пользователем, название первого вывода, который назначают названию входа и который принимает видеосигнал, и название второго вывода, который назначают названию входа, и который принимает аудиосигнал, отображают с возможностью назначения друг другу; и управления, когда пользователь выбирает название входа в качестве пункта меню, выбором видеосигнала и аудиосигнала так, что выбирают видеосигнал, принимаемый с первого вывода, и аудиосигнал, принимаемый со второго вывода.

В соответствии с другим вариантом выполнения настоящего изобретения предложен носитель записи, на котором записана считываемая компьютером программа, предназначенная для обеспечения обработки аудиовизуальным усилителем видеосигналов и аудиосигналов, для выполнения обработки управления выбором, предназначенной для управления выбором видеосигнала и аудиосигнала, предназначенных для обработки, включающая в себя этапы управления отображением меню так, что название входа, которое представляет собой пункт меню и представляет входной модуль, выбираемый пользователем, название первого вывода, который назначают названию входа и который принимает видеосигнал, и название второго вывода, который назначают названию входа и который принимает аудиосигнал, отображают так, что их возможно назначать друг другу; и управления, когда пользователь выбирает название входа в качестве пункта меню, выбором видеосигнала и аудиосигнала так, что выбирают видеосигнал, принимаемый с первого вывода, и аудиосигнал, принимаемый со второго вывода.

В соответствии с вариантом выполнения настоящего изобретения отображением меню управляют так, что название входа, которое представляет собой пункт меню и представляет входной модуль, выбираемый пользователем, название первого вывода, который назначают названию входа и который принимает видеосигнал, и название второго вывода, который назначают названию входа и который принимает аудиосигнал, отображают так, что их возможно назначать друг другу. Когда пользователь выбирает название входа как пункт меню, выбором видеосигнала и аудиосигнала управляют таким образом, что выбирают видеосигнал, принимаемый с первого вывода и аудиосигнал, принимаемый со второго вывода.

Как описано выше в соответствии с вариантом выполнения настоящего изобретения, операцию выполняют с использованием меню.

Кроме того, в соответствии с вариантом выполнения настоящего изобретения вход можно выбирать более легко и более просто, используя меньшее количество ресурсов.

Краткое описание чертежей

На фиг.1 представлена иллюстрация, поясняющая функцию назначения входных выводов АВ усилителя предшествующего уровня техники;

на фиг.2 показана блок-схема, представляющая пример конфигурации АВ усилителя в соответствии с вариантом выполнения настоящего изобретения;

на фиг.3 иллюстрируется внешний вид пульта дистанционного управления;

на фиг.4 показана блок-схема, представляющая конфигурацию функций, выполняемых основным микрокомпьютером и ГИП (GUI, графический интерфейс пользователя), который отображает управление микрокомпьютером, выполняемое с помощью программы;

на фиг.5 иллюстрируется переход изображений ГИП, используемых для переключения входов;

на фиг.6 показана иллюстрация, поясняющая изображения ГИП;

на фиг.7 показана иллюстрация, поясняющая изображения ГИП;

на фиг.8 показана иллюстрация, поясняющая изображения ГИП;

на фиг.9 показана иллюстрация, поясняющая изображения ГИП;

на фиг.10 иллюстрируется переход изображений ГИП, используемых для назначения входного вывода названию входа;

на фиг.11 показана иллюстрация, поясняющая изображения ГИП;

на фиг.12 показана иллюстрация, поясняющая изображения ГИП;

на фиг.13 показана иллюстрация, поясняющая изображения ГИП;

на фиг.14 показана иллюстрация, поясняющая изображения ГИП;

на фиг.15 показана иллюстрация, поясняющая изображения ГИП;

на фиг.16 показана иллюстрация, поясняющая изображения ГИП;

на фиг.17 показана иллюстрация, поясняющая изображения ГИП;

на фиг.18 показана иллюстрация, поясняющая изображения ГИП;

на фиг.19 показан пример входных выводов, которые могут быть назначены названиям входов;

на фиг.20 показан пример входных выводов, которые могут быть назначены названиям входов;

на фиг.21 представлен переход изображений ГИП, используемых для обработки редактирования названия входа;

на фиг.22 показана иллюстрация, поясняющая изображения ГИП;

на фиг.23 показана иллюстрация, поясняющая изображения ГИП;

на фиг.24 показана иллюстрация, поясняющая изображения ГИП;

на фиг.25 показана иллюстрация, поясняющая изображения ГИП;

на фиг.26 показана блок-схема последовательности операций обработки, предназначенной для выбора входа;

на фиг.27 показана блок-схема последовательности операций обработки назначения;

на фиг.28 показана блок-схема последовательности операций обработки редактирования названия входа; и

на фиг.29 показана блок-схема, представляющая пример конфигурации персонального компьютера.

Подробное описание изобретения

Перед описанием предпочтительных вариантов выполнения настоящего изобретения ниже приведено соответствие между свойствами настоящего изобретения и вариантами выполнения, описанными при описании предпочтительных вариантов выполнения. Это описание предназначено для того, чтобы привести описание вариантов выполнения, поддерживающих изобретение, при описании предпочтительных вариантов выполнения. Таким образом, даже если вариант выполнения, описанный при описании предпочтительных вариантов выполнения, не будет описан здесь как относящийся к варианту выполнения, соответствующему свойству настоящего изобретения, это не означает, что данный вариант выполнения не относится к этому свойству настоящего изобретения. В отличие от этого, даже если вариант выполнения будет описан здесь как относящийся к свойству настоящего изобретения, это не означает, что этот вариант выполнения не относится к другим свойствам настоящего изобретения.

Аудиовизуальный усилитель в соответствии с вариантом выполнения настоящего изобретения, предназначенный для обработки видеосигналов и аудиосигналов, включает в себя средство управления отображением (например, контроллер 101 отображения, показанный на фиг.4), предназначенный для управления отображением меню таким, как название входа, которое представляет собой пункт меню и представляет входной модуль, выбираемый пользователем, название первого вывода, который назначают названию входа и который принимает видеосигнал, и название второго вывода, который назначают названию входа и который принимает аудиосигнал, отображают так, что их назначают друг другу; и средство выбора (например, селекторы 22, 24, 26, 30, 32 или 34, показанные на фиг.3), предназначенное для выбора, когда пользователь выбирает название входа в качестве пункта меню, видеосигнала, принимаемого с первого вывода, и аудиосигнала, принимаемого со второго вывода.

Аудиовизуальный усилитель может дополнительно включать в себя средство назначения (например, модуль 103 назначения, показанный на фиг.4), предназначенное для назначения для названия входа первого вывода для приема видеосигнала и второго вывода для приема аудиосигнала.

Аудиовизуальный усилитель может дополнительно включать в себя средство редактирования (например, модуль 104 редактирования названия входа, показанный на фиг.4), предназначенное для редактирования названия входа.

Способ и программа выбора в соответствии с вариантом выполнения настоящего изобретения, предназначенные для использования в аудиовизуальном усилителе для обработки видеосигналов и аудиосигналов и для выбора видеосигнала и аудиосигнала, предназначенных для обработки, включают в себя этапы управления (например, этап S11, показанный на фиг.26) отображением меню так, что название входа, которое представляет собой пункт меню и представляет входной модуль, выбираемый пользователем, название первого вывода, который назначают названию входа и который принимает видеосигнал, и название второго вывода, который назначают названию входа и который принимает аудиосигнал, отображают так, что их назначают друг другу; и выбора (например, этап S13 на фиг.26), когда пользователь выбирает название входа в качестве пункта меню, видеосигнала, принимаемого с первого вывода, и аудиосигнала, принимаемого со второго вывода.

На фиг.2 показана блок-схема, представляющая пример конфигурации АВ усилителя 11 в соответствии с вариантом выполнения настоящего изобретения. АВ усилитель 11 включает в себя входные выводы 21-1 - 21-n (n представляет собой положительное целое число), селектор 22, модуль 23 обработки цифрового сигнала, селектор 24, входные выводы 25-1 - 25-m (m представляет собой положительное целое число), селектор 26, тюнер 27, блок 28 обработки видеосигнала, входные выводы 29-1 - 29-р (р представляет собой положительное целое число), селектор 30, блок 31 обработки цифрового сигнала, селектор 32, входные выводы 33-1 - 33 -q (q представляет собой положительное целое число), селектор 34, аналоговый блок 35, основной микрокомпьютер 36, микрокомпьютер 37 управления отображением графического интерфейса пользователя (ГИП), модуль 38 входных операций, модуль 39 дисплея, носитель 40, универсальный асинхронный приемопередатчик (УАПП, UART) 41, блок 42 внешней памяти, блок 43 ГИП и выходной блок 44 аналогового видео.

Каждый из входных выводов 21-1 - 21-n представляет собой входной вывод для приема цифрового видеосигнала, такого как видеосигнал МИВЧ или тому подобное. Видеосигнал, принимаемый каждым из входных выводов 21-1 - 21-n, поступает в селектор 22.

Под управлением основного микрокомпьютера 36, селектор 22 выбирает один из видеосигналов, принимаемых со входных выводов 21-1 - 21-n. Видеосигнал, выбираемый селектором 22, поступает в модуль 23 обработки цифрового сигнала.

Модуль 23 обработки цифрового сигнала выполняет обработку различных типов цифровых видеосигналов, передаваемых через один из входных выводов 21-1 - 21-n и селектор 22. Модуль 23 обработки цифрового сигнала передает в селектор 24 аналоговый видеосигнал, получаемый в результате обработки различных типов сигналов.

Модуль 23 обработки цифрового сигнала включает в себя процессор 51 цифровых сигналов (декодер ЦПС (ЦПС, цифровой процессор сигналов)) и цифроаналоговый преобразователь (ЦАП) 52.

Декодер ЦПС 51 декодирует кодированный видеосигнал. Декодера ЦПС 51 передает в ЦАП 52 видеосигнал, полученный в результате декодирования. ЦАП 52 преобразует декодированный цифровой видеосигнал в аналоговый видеосигнал, используя цифроаналоговое преобразование. ЦАП 52 передает в селектор 24 аналоговый видеосигнал, полученный в результате цифроаналогового преобразования.

Каждый из входных выводов 25-1 - 25-m представляет собой входной вывод, предназначенный для приема аналогового видеосигнала, такого как штырьковый вывод, предназначенный для приема композитного сигнала, штырьковый вывод для приема компонента сигнала, штырьковый вывод для приема сигнала КЗС (RGB, система цветопередачи красный-зеленый-синий) или вывод переключателя (S). Видеосигнал, принимаемый каждым из входных выводов 25-1 - 25-m, передают в селектор 26.

Под управлением основного микрокомпьютера 36 селектор 26 выбирает один из видеосигналов, принимаемых с входных выводов 25-1 - 250-m. Видеосигнал, выбираемый селектором 26, передают в селектор 24.

Под управлением основного микрокомпьютера 36 тюнер 27 передает в селектор 24 видеосигнал изображения транслируемой программы и передает в селектор 32 аудиосигнал звука транслируемой программы.

Под управлением основного микрокомпьютера 36 селектор 24 выбирает один из видеосигнала, передаваемого из модуля 23 обработки цифрового сигнала, видеосигнал, выбираемый селектором 26, и видеосигнал, передаваемый из тюнера 27. Видеосигнал, выбираемый селектором 24, подают в блок 28 обработки видеосигнала.

Под управлением основного микрокомпьютера 36 блок 28 обработки видеосигнала выполняет обработку различного типа сигналов передаваемого видеосигнала. Кроме того, блок 28 обработки видеосигнала передает в монитор видеосигнал, получаемый в результате обработки сигналов, и отображает различные изображения на мониторе.

Каждый из входных выводов 29-1 - 29-р представляет собой входной вывод, предназначенный для приема цифрового аудиосигнала, такой как штырьковый вывод или приемник, предназначенный для соединения волоконно-оптического кабеля или коаксиального кабеля. Аудиосигнал, принимаемый каждым из входных выводов 29-1 - 29-р, поступает в селектор 30.

Под управлением основного микрокомпьютера 36 селектор 30 выбирает один из аудиосигналов, принимаемых с входных выводов 29-1 - 29-р. Аудиосигнал, выбираемый селектором 30, передают в модуль 31 обработки цифрового сигнала.

Модуль 31 обработки цифрового сигнала выполняет обработку различного типа цифрового аудиосигнала, передаваемого с одного из входных выводов 29-1 - 29-р и селектора 30. Модуль 31 обработки цифрового сигнала передает в селектор 32 аналоговый аудиосигнал, полученный в результате обработки сигналов разного типа.

Модуль 31 обработки цифрового сигнала включает в себя приемник 53 цифрового интерфейса (ПЦИ, DIR), декодер ЦПС 54 и ЦАП 55.

ПЦИ 53 преобразует оптический аудиосигнал в электрический аудиосигнал. ПЦИ 53 передает в декодер ЦПС 54 электрический аудиосигнал, полученный в результате преобразования.

Декодер ЦПС 54 декодирует кодированный аудиосигнал. Декодер ЦПС 54 передает в ЦАП 55 аудиосигнал, полученный в результате декодирования. ЦАП 55 преобразует декодированный цифровой аудиосигнал в аналоговый аудиосигнал, используя цифроаналоговое преобразование. ЦАП 55 передает в селектор 32 аналоговый аудиосигнал, полученный в результате цифроаналогового преобразования.

Каждый из входных выводов 33-1 - 33-q представляет собой входной вывод, предназначенный для приема аналогового аудиосигнала, такой как штырьковый вывод или гнездо для подключения проигрывателя. Аудиосигнал, принимаемый каждым из входных выводов 33-1 - 33-q, передают в селектор 34.

Под управлением основного микрокомпьютера 36 селектор 34 выбирает среди аудиосигналов, принимаемых с входных выводов 33-1 - 33-q, аудиосигнал или набор аудиосигналов такой как, так называемый, стерео аудиосигнал. Аудиосигнал, выбираемый селектором 34, передают в селектор 32.

Под управлением основного микрокомпьютера 36 селектор 32 выбирает среди аудиосигнала, поступающего из модуля 31 обработки цифрового сигнала, аудиосигнал, выбираемый селектором 34, и аудиосигнал, передаваемый из тюнера 27, аудиосигнал или набор аудиосигналов, такой как стерео аудиосигнал. Аудиосигнал, выбираемый селектором 32, передают в аналоговый блок 35.

Под управлением основного микрокомпьютера 36 аналоговый блок 35 выполняет обработку сигналов разных типов для поступающего аудиосигнала. Кроме того, аналоговый блок 35 передает в громкоговоритель аудиосигнал, полученный в результате обработки сигналов, и обеспечивает вывод через громкоговоритель звука разного типа. Аналоговый блок 35 включает в себя регулятор 56 громкости, усилитель 57 и реле 58. Регулятор 56 громкости регулирует уровень аудиосигнала, передаваемого в аналоговый блок 35. Усилитель 57 усиливает аудиосигнал, уровень которого был отрегулирован с помощью регулятора 56 громкости. Аудиосигнал, усиленный усилителем 57, поступает в громкоговоритель через реле 58. Когда реле 58 включено, обеспечивается привод и управление громкоговорителем для вывода звука в соответствии с аудиосигналом, передаваемым из усилителя 57. Когда реле 58 выключено, привод громкоговорителя не осуществляется, и звук не выводится через громкоговоритель.

Основной микрокомпьютер 36 представляет собой встроенный микрокомпьютер или тому подобное. Основной микрокомпьютер 36 выполняет обработку видеосигнала и аудиосигнала АВ усилителя 11 или управляет выполнением обработки видеосигнала и аудиосигнала АВ усилителя 11.

Основной микрокомпьютер 36 включает в себя встроенное постоянное запоминающее устройство (ПЗУ, ROM) 61 и встроенное оперативное запоминающее устройство (О3У, RAM) 62. Программа, выполняемая основным микрокомпьютером 36, и данные, необходимые для выполнения программы, сохранены заранее во встроенном ПЗУ 61. Во встроенном ОЗУ 62 временно сохраняется программа, выполняемая микрокомпьютером 36, или данные, необходимые для выполнения этой программы.

Микрокомпьютер 37 управления отображением ГИП представляет собой встроенный микрокомпьютер или тому подобное, который управляет отображением ГИП.

Микрокомпьютер 37 управления отображением ГИП включает в себя встроенное ПЗУ 63 и встроенное ОЗУ 64. Программа, выполняемая с помощью микрокомпьютера 37 управления отображением ГИП, и данные, необходимые для выполнения этой программы, сохранены заранее во встроенном ПЗУ 63. Во встроенном ОЗУ 64 временно сохраняется программа, выполняемая микрокомпьютером 37 управления отображением ГИП, или данные, необходимые для выполнения этой программы.

Модуль 38 ввода операции передает сигнал, соответствующий операции пользователя в основной микрокомпьютер 36 или УАПП 41.

Модуль 38 ввода операции включает в себя кнопку 65, кодер 66 и пульт 67 дистанционного управления. Когда пользователь нажимает на кнопку 65, выводится сигнал, соответствующий нажатой или не нажатой кнопке. Когда пользователь поворачивает или вращает кодер 66, выводится сигнал, соответствующий повороту или вращению.

Пульт 67 дистанционного управления используется пользователем, когда пульт 67 дистанционного управления выполнен отдельно от основного корпуса АВ усилителя 11. Пульт 67 дистанционного управления выводит сигнал, соответствующий операции пользователя.

Модуль 39 отображения отображает изображения или знаки, обозначающие состояние АВ усилителя 11. Модуль 39 отображения включает в себя трубку 68 на основе флуоресцентной лампы (ФЛ, FL) и дисплей 69 ГИП. Трубка 68 ФЛ отображает заданные изображения или знаки, или отображает изображения или знаки, используя матрицу. Дисплей 69 ГИП представляет собой жидкокристаллический дисплей (ЖКД), органический электролюминесцентный (ЭЛ, EL) дисплей или тому подобное и отображает изображения, такие как пиктограммы, знаки или тому подобное.

Изображение ГИП может отображаться на дисплее 69 ГИП или на мониторе, подключенном к АВ усилителю 11.

Носитель 40 представляет собой съемную карту памяти, так называемое запоминающее устройство с универсальной последовательной шиной (УПШ, USB) или тому подобное. Носитель 40 содержит полупроводниковую память, такую как электрически стираемое программируемое постоянное запоминающее устройство (ЭСППЗУ, EEPROM) 70, которое может быть электрически перезаписано или в котором сохраненные данные или программы могут быть удалены, и в котором сохранены различные данные или программы.

Носитель 40 может представлять собой жесткий диск, оптический диск или тому подобное. Когда носитель 40 представляет собой оптический диск или тому подобное, предусмотрен привод, предназначенный для записи данных или программы на носитель 40, или для считывания данных или программы с носителя 40.

УАПП 41 представляет собой контроллер, предназначенный для последовательной передачи данных, и включает в себя основной системный интерфейс 71, который представляет собой интерфейс для модуля 38 ввода операций. УАПП 41 преобразует последовательный сигнал, передаваемый из модуля 38 ввода операции в параллельный сигнал. УАПП 41 передает в микрокомпьютер 37 управления отображением ГИП параллельный сигнал, получаемый в результате преобразования.

Блок 42 внешней памяти включает в себя полупроводниковое запоминающее устройство, такое как статические запоминающее устройство с произвольной выборкой (СЗУПВ, SRAM) 72, и в нем записана программа, выполняемая микрокомпьютером 37 управления отображением ГИП, или различные данные, необходимые для выполнения программы.

Блок 43 ГИП включает в себя полупроводниковое запоминающее устройство и в нем сохранены различные данные и программы, необходимые для отображения изображений ГИП, используемых микрокомпьютером 37 управления отображением ГИП. Блок 43 ГИП включает в себя ПЗУ 73 типа флэш и ПЗУ 74 типа флэш. В ПЗУ 73 типа флэш сохранены данные 81 растрового изображения, такие как пикрограммы, окна или знаки, необходимые для отображения изображения ГИП. В ПЗУ 74 типа флэш записан драйвер 82 ГИП, который представляет собой программу, необходимую для отображения изображения ГИП.

Под управлением микрокомпьютера 37 управления отображением ГИП, блок 44 вывода аналогового видеосигнала генерирует сигнал, предназначенный для отображения изображения ГИП. ВидеоЦАП 75, предусмотренный в блоке 44 вывода аналогового видеосигнала преобразует цифровой видеосигнал, генерируемый блоком 44 вывода аналогового видео, в аналоговый видеосигнал.

Блок 28 обработки видеосигнала обеспечивает перекрытие видеосигнала, принимаемого одним из входных выводов 21-1 - 21-n или одним из входных выводов 25-1 - 25-m, и видеосигнала, подаваемого из блока 44 вывода аналогового видео, для отображения изображения ГИП, для обеспечения их перекрытия друг друга, и отображает на мониторе изображение ГИП вместе с изображением, соответствующим видеосигналу, принимаемому на одном из входных выводов 21-1 - 21-n или одном из входных выводов 25-1 - 25-m.

На фиг.3 показан внешний вид пульта 67 дистанционного управления. Пульт 67 дистанционного управления включает в себя так называемую кнопку 91 "стрелка вверх" предназначенную для передачи инструкции о том, что требуется сосредоточить фокус на пункте, расположенном выше пункта, на котором сосредоточен фокус в настоящий момент времени, среди пунктов меню графического интерфейса пользователя, так называемую кнопку 92 "стрелка вниз", предназначенную для передачи инструкции о том, что требуется сосредоточить фокус на пункте, расположенном ниже пункта, на котором сосредоточен фокус в настоящее время среди пунктов меню ГИП, так называемую кнопку 93 "стрелка влево", предназначенную для подачи инструкции на фокусирование на пункте, расположенном слева от текущего пункта среди пунктов меню ГИП, и так называемую кнопку 94 "стрелка вправо", предназначенную для подачи инструкции для фокусирования на пункте, расположенном справа от текущего пункта, среди пунктов меню ГИП. Пульт 67 дистанционного управления также включает в себя кнопку 95, которая представляет собой, так называемую, кнопку выбора. Например, кнопка 95 выбора расположена между кнопками 91 и 92, которые выровнены в вертикальном направлении, и между кнопками 93 и 94, которые выровнены в горизонтальном направлении.

Пульт 67 дистанционного управления также включает в себя кнопку 96, предназначенную для подачи инструкции на отображение меню варианта выбора. Пульт 67 дистанционного управления также включает в себя кнопку 97, которая представляет собой так называемую кнопку "возврат".

Состояние, в котором фокус установлен на одном из пунктов, представляет собой состояние, в котором внимание привлекается к пункту для выбора этого пункта. Например, пункт, на котором сосредоточен фокус, выделяется в ГИП. Более конкретно, пункт, на котором сосредоточен фокус, отображается в виде негативного отображения или отображается другим цветом. Ниже пункт, на котором сосредоточен фокус, может называться пунктом, представляющим интерес.

На фиг.4 показана блок-схема, представляющая конфигурацию функций, выполняемых основным микрокомпьютером 36 и микрокомпьютером 37 управления отображением ГИП, каждый из которых выполняет определенную программу.

Контроллер 101 отображения, контроллер 102 выбора, модуль 103 назначения и модуль 104 редактирования входного названия, формируются, когда каждый из основного микрокомпьютера 36 и микрокомпьютера 37 управления отображением ГИП выполняет программу.

Контроллер 101 отображения формируется микрокомпьютером 37 управления отображением ГИП, который выполняет программу. Контроллер 101 отображения управляет отображением изображения ГИП. Контроллер 101 отображения управляет отображением меню в качестве изображения ГИП, которое позволяет АВ усилителю 11 выполнять обработку различных типов.

В АВ усилителе 11 пункты меню, как изображения ГИП, расположены иерархически. Пункт на определенном иерархическом уровне ассоциирован с заданным пунктом среди пунктов на иерархическом уровне, расположенном ниже заданного иерархического уровня, или не ассоциирован ни с одним из пунктов на иерархическом уровне, расположенном непосредственно ниже заданного иерархического уровня. В принципе, пункт, который ассоциирован с пунктом на иерархическом уровне, расположенном непосредственно ниже заданного иерархического уровня, используется для подачи инструкций на выбор пункта на иерархическом уровне, расположенном непосредственно ниже заданного иерархического уровня. Кроме того, в принципе, пункт, который не ассоциирован ни с одним из пунктов на иерархическом уровне, расположенном непосредственно ниже заданного иерархического уровня, используется для подачи инструкций на выполнение заданной обработки.

Ниже, относительно некоторого заданного пункта, пункт на иерархическом уровне, который расположен на иерархическом уровне, находящемся непосредственно ниже заданного иерархического уровня и который ассоциирован с заданным пунктом на заданном иерархическом уровне, называется дочерним. В отличие от этого, относительно дочернего пункта на заданном иерархическом уровне, пункт, расположенный среди пунктов, находящихся на иерархическом уровне, непосредственно выше заданного иерархического уровня, который ассоциирован с дочерним пунктом, называется родительским.

Например, контроллер 101 отображения управляет отображением меню на мониторе или дисплее 69 ГИП, например, для ввода названия, которое представляет собой пункт меню, и представляет входной модуль, выбираемый пользователем, одно из названий входных выводов 21-1 - 21-n или одно из названий входных выводов 25-1 - 25-m, которое назначают названию входа, и одно из названий входных выводов 29-1 - 29-р или одно из названий входных выводов 33-1 - 33-q, которое назначают названию входа, отображают так, что их назначают друг другу.

Контроллер 102 выбора формируется основным микрокомпьютером 36, который выполняет программу. Контроллер 102 выбора управляет выбором входного сигнала. Например, когда пользователь выбирает название входа в качестве пункта меню, контроллер 102 выбора управляет селекторами 22, 24, 26, 30, 32 и 34 для выбора видеосигнала, принимаемого с одного из входных выводов 21-1 - 21-n или одного из входных выводов 25-1 - 25-m, который назначен названию входа, и для выбора аудиосигнала, принимаемого с одного из входных выводов 29-1 - 29-р или одного из входных выводов 33-1 - 33-q, который назначен названию входа.

Модуль 103 назначения формируется микрокомпьютером 37 управления отображением ГИП, который выполняет программу. Модуль 103 назначения назначает один из входных выводов 21-1-21-n или один из входных выводов 25-1-25-m, и один из входных выводов 29-1-29-р, или один из входных выводов 33-1-33-q названию входа. Модуль 103 назначения принимает назначение путем сохранения данных, обозначающих состояние назначения во встроенном ПЗУ 63, ПЗУ 74 типа флэш или тому подобное.

Модуль 104 редактирования названия входа формируется микрокомпьютером 37 управления отображением ГИП, который выполняет программу. Модуль 104 редактирования названия входа редактирует название входа в соответствии с операцией пользователя.

Основной микрокомпьютер 36, который выполняет одну программу, может формировать контроллер 101 отображения, контроллер 102 выбора, модуль 103 назначения и модуль 104 редактирования названия входа.

Отображение изображений ГИП, управляемое контроллером 101 отображения, и обработка контроллера 102 выбора, модуля 103 назначения и модуля 104 редактирования названи
