Устройство связи, способ связи, модуль электронной схемы и интегральная схема

Устройство связи, способ связи, модуль электронной схемы и интегральная схема

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству связи, способу связи, модулю электронной схемы и интегральной схеме, которые выполняют операции связи на множественных несущих среди множества устройств связи, в то время как эти устройства связи подключены к каналу передачи и совместно используют полосу связи.

Предшествующий уровень техники

В связи с тем, что системы передачи, такие как системы OFDM (мультиплексирование с ортогональным разделением частот), использующие множество поднесущих, имеют такое большое преимущество, что высококачественная связь может быть выполнена даже в неблагоприятном канале передачи данных, эти системы передачи используются не только в беспроводных связях, но и в кабельных коммуникациях, таких как связь по линии электропередачи. Вообще говоря, диапазоны частот от 2 МГц до 30 МГц используются как диапазоны частот связи по линии электропередачи (см., например, патентную публикацию 1). Кроме того, технические идеи, способные использовать широкополосное покрытие более высоких диапазонов частот, чем вышеописанный диапазон частот, рассматриваются недавно.

Кроме того, другие технические идеи, способные уравнивать уровни временных волновых форм для того, чтобы производить пики, и способные подавлять помехи и т.п., предложены в связи на множестве несущих с использованием множества поднесущих. В вышеописанных технических идеях, подавляющих пики, в случае, когда большой пик не присутствует во временных волновых формах, фазы соответствующих поднесущих вращаются с использованием заданного по умолчанию вектора фазы, тогда как в таком случае, когда большой пик может быть отслежен, вектор фазы изменяется, чтобы искать такой вектор фазы, который не производит пик. Тогда фазы соответствующих поднесущих вращаются найденным вектором фазы (см., например, непатентную публикацию 1). В связи по множественным несущим такие технические идеи, подавляющие пики, составляют основные методики уменьшения трудности в разработке усилителей мощности.

В случае формирования множества различных логических сетей использованием устройств связи, таких как устройства связи по линии электропередачи, подключенные к каналам передачи данных, безопасность среди этих различных сетей поддерживается использованием сетевых ключей и т.п. Вообще, технические спецификации этих устройств связи, подключенных к соответствующим сетям, идентичны друг другу. Другими словами, векторы фазы, которые используются, чтобы подавить пики, также идентичны друг другу. При использовании вышеописанных технических идей, даже среди сетей, которые отличаются друг от друга уровнями физического слоя устройств связи, сигналы соответствующих сетей могут быть захвачены (доступен контроль несущей); если методика CSMA (Множественный доступ с контролем несущей) и т.п. используется, тогда возможно подавить коллизию сигналов; и даже когда различные сети существуют относительно близко друг к другу, связь может быть гладко выполнена.

Техническая идея, описанная в патентной публикации 1, имеет следующую цель: таким образом, даже в том случае, если множественные виды устройств связи, системы связи которых отличаются от друг друга, подключены к общеиспользуемому каналу передачи данных, коллизии сигналов избегаются без выполнения операции демодулирующего процесса и т.п., которая может вызвать относительно тяжелые загрузки, и сигналы, выводимые из других устройств связи, могут быть без труда захвачены. В соответствии с этой технической идеей такое условие для указания того, присутствует ли сигнал запроса связи периода управления, может изменить распределение слотов периода данных, следующего за периодом управления. Тогда, так как сигнал запроса связи вращается вектором фазы, сигнал запроса связи может быть четко захвачен. Однако подробное описание не сделано в отношении распределения слотов области данных. Таким образом, в этой технической идее есть некоторые возможности того, что данные, могущие удовлетворить требуемое время задержки, не могут быть четко переданы.

[Патентная публикация 1] JP-A-2007-135180.

[Непатентная публикация 1] Denis J. G. Mestdagh и Paul M. P. Spruyt, "A Method to Reduce the Probability of Clipping in DMT-Based Transceivers", IEEE Transactions on Communications, Том 44, № 10, страницы с 1234 по 1238, 1996.

Сущность изобретения

Настоящее изобретение было сделано для решения вышеописанных проблем и поэтому имеет своей задачей обеспечить устройство связи, способ связи, модуль электронной схемы и интегральную схему, с помощью которых, даже когда множественные виды устройств связи, чьи системы связи отличаются друг от друга, подключены к общеиспользуемому каналу передачи данных, в то время как предел задержек в ответ на данные, которые пытаются передать соответствующие устройства связи, может быть удовлетворен, сигналы могут быть переданы с более высокой эффективностью, избегая коллизий сигналов. Кроме того, другая задача настоящего изобретения заключается в обеспечении способа связи, устройства связи и системы связи, которые способны к сокращению рабочих нагрузок обработки для назначения слотов, выполняемого устройствами связи для того, чтобы избежать коллизий сигналов.

В соответствии с изобретением предоставлено устройство связи для осуществления связи на основе первой системы связи через канал передачи данных, к которому подключены первое другое устройство связи, осуществляющее связь на основе первой системы связи, вторые другие устройства связи, осуществляющие связь на основе второй системы связи, и третьи другие устройства связи, осуществляющие связь на основе третьей системы связи, причем область передачи данных и область уведомления для уведомления о передаче данных в области передачи данных назначены устройству связи, первому другому устройству связи, вторым другим устройствам связи и третьим другим устройствам связи, соответственно,

причем устройство связи содержит:

детектор, который обнаруживает извещение, переданное от первого, вторых и третьих других устройств связи в области уведомления;

передатчик, который передает извещение для передачи данных в области уведомления; и

контроллер, который переназначает область передачи данных в соответствии с извещением, переданным от первого, вторых и третьих других устройств связи, и с извещением, переданным от передатчика.

В соответствии с изобретением, даже когда множество видов устройств связи, чьи системы связи отличаются друг от друга, подключено к обще используемому каналу передачи данных, в то время как предел задержек в ответ на данные, которые пытаются передать соответствующие устройства связи, может быть удовлетворен, сигналы могут быть переданы с более высокой эффективностью, избегая коллизий сигналов. Кроме того, возможно обеспечить устройство связи для сокращения рабочих нагрузок обработки для назначения слотов, выполняемого устройствами связи для того, чтобы избежать коллизий сигналов.

В соответствии с изобретением в устройстве связи область уведомления включает в себя первую область уведомления, назначенную устройству связи и первому другому устройству связи, вторую область уведомления, назначенную вторым другим устройствам связи, и третью область уведомления, назначенную третьим другим устройствам связи.

В соответствии с изобретением, даже когда множество видов устройств связи, чьи системы связи отличаются друг от друга, подключено к общеиспользуемому каналу передачи данных, возможно сократить рабочие нагрузки обработки для назначения слотов, выполняемого устройствами связи. Система связи указывает спецификацию, включающую в себя протокол, систему модуляции, диапазон частот и т.д.

В соответствии с изобретением в устройстве связи область уведомления является областью, общей для устройства связи и первых, вторых и третьих других устройств связи, при этом устройство связи передает извещение первым сигналом уведомления в области уведомления, и устройство связи обнаруживает извещение от первого другого устройства связи, извещение от вторых других устройств связи, извещение от третьих других устройств связи, которые отличаются друг от друга.

В соответствии с изобретением, даже если области уведомления сигналов уведомления являются соседними друг для друга, обнаружение сигнала уведомления надежно выполняется, и таким образом возможно сократить область уведомления для повышения эффективности связи. Дополнительно, сигналы уведомления, используемые в соответствующей системе связи, отличаются друг от друга. Таким образом, даже если необходимо найти систему связи путем использования одного слота, например, каждая из систем связи может быть найдена ввиду различия между сигналами уведомления.

В соответствии с изобретением в устройстве связи сигнал уведомления от устройства связи или первого другого устройства связи передается с использованием комбинированного сигнала уведомления, включающего в себя множественные сигналы уведомления в области уведомления, и сигналы уведомления из вторых и третьих других устройств связи принимаются в форме комбинированного сигнала уведомления, включающего в себя множественные сигналы уведомления в области уведомления.

В соответствии с изобретением, хотя области уведомления сигналов уведомления являются соседними друг для друга, обнаружение сигнала уведомления надежно выполняется, и таким образом возможно сократить область уведомления для повышения эффективности связи. Дополнительно, так как систему связи идентифицируют комбинированием множественных сигналов уведомления, возможно дополнительно сократить область уведомления для повышения эффективности связи.

В соответствии с изобретением в устройстве связи контроллер переназначает область передачи данных в предопределенном порядке назначения в соответствии с извещением от вторых других устройств связи, извещением от третьих других устройств связи и передачей извещения от устройства связи или извещения от первых других устройств связи.

В соответствии с изобретением в устройстве связи в случае передачи извещения устройства связи и обнаружения извещения от вторых других устройств связи, в то время как извещение от третьих других устройств связи не обнаружено, контроллер переназначает область передачи данных для третьих других устройств связи устройству связи и первому другому устройству связи, и вторым другим устройствам связи.

В соответствии с изобретением, так как слот, соответствующий системе связи, для которой не передается сигнал уведомления, может быть использован для других систем связи, возможно повысить эффективность передачи данных.

В соответствии с изобретением устройство связи включает в себя память для предварительного сохранения порядка назначения области передачи данных для устройства связи в соответствии с передачей извещения устройства связи или извещения от первого другого устройства связи, извещения от вторых других устройств связи и извещения от третьих других устройств связи, причем контроллер переназначает область передачи данных в соответствии с назначением области передачи данных устройству связи, сохраненных в памяти.

В соответствии с изобретением можно без труда определить слот данных, который должен быть использован.

В соответствии с изобретением в устройстве связи область уведомления периодически назначают первой системе связи, второй системе связи и третьей системе связи.

В соответствии с изобретением в устройстве связи контроллер назначает область передачи данных в соответствии с обнаружением извещения от вторых других устройств связи, обнаружением извещения от третьих других устройств связи и передачей извещения устройства связи в течение множества областей передачи данных, по которым устройство связи передает извещение для передачи данных, пока устройство связи не будет передавать следующее извещение для передачи данных.

В соответствии с изобретением слот данных, способный передавать данные, защищается для множества областей передачи данных передачей одного сигнала уведомления. Таким образом, возможно избегать коллизий сигналов, пока предел задержек может быть удовлетворен.

В соответствии с изобретением предоставляется способ связи для устройства связи для осуществления связи на основе первой системы связи через канал передачи данных, к которому подключены первое другое устройство связи, осуществляющее связь на основе первой системы связи, вторые другие устройства связи, осуществляющие связь на основе второй системы связи, и третьи другие устройства связи, осуществляющие связь на основе третьей системы связи, причем область передачи данных и область уведомления для уведомления о передаче данных в области передачи данных назначены устройству связи, первому другому устройству связи, вторым другим устройствам связи и третьим другим устройствам связи, соответственно,

причем способ содержит этапы, на которых:

обнаруживают извещение, переданное от первого, вторых и третьих других устройств связи в области уведомления;

передают извещение для передачи данных в области уведомления; и

переназначают область передачи данных в соответствии с извещением, переданным от первого, вторых и третьих других устройств связи, и с извещением, переданным от передатчика.

В соответствии с изобретением, возможно избегать коллизий сигналов, пока предел задержек в ответ на данные, которые стараются передать соответствующие устройства связи, может быть удовлетворен. Число слотов данных, содержащихся в одном цикле управления, и число слотов данных, уникально соответствующих сигналу уведомления, предварительно определяются в соответствии с условием требуемой задержки и т.п. в отношении данных, которые передаются вслед за сигналом уведомления.

В соответствии с изобретением в способе связи область уведомления включает в себя первую область уведомления, назначенную устройству связи и первому другому устройству связи, вторую область уведомления, назначенную вторым другим устройствам связи, и третью область уведомления, назначенную третьим другим устройствам связи.

В соответствии с изобретением, даже когда множественные виды устройств связи, чьи системы связи отличаются друг от друга, подключены к общеиспользуемому каналу передачи, возможно уменьшить рабочие нагрузки обработки для назначения слотов, выполняемого устройством связи.

В соответствии с изобретением в способе связи область уведомления является областью, общей для устройства связи и первых, вторых и третьих других устройств связи, при этом извещение передают с использованием первого сигнала уведомления в области уведомления, и обнаруживают извещение от первого другого устройства связи, извещение от вторых других устройств связи, извещение от третьих других устройств связи, которые различаются друг от друга.

В соответствии с изобретением, даже если области уведомления сигналов уведомления являются соседними друг для друга, обнаружение сигнала уведомления надежно выполняется, и таким образом возможно сократить область уведомления для повышения эффективности связи. Дополнительно, сигналы уведомления, используемые в соответствующей системе связи, отличаются друг от друга. Таким образом, даже если необходимо найти систему связи использованием одного слота, например, каждая из систем связи может быть найдена ввиду различия между сигналами уведомления.

В соответствии с изобретением в способе связи сигнал уведомления от устройства связи и первого другого устройства связи передают с использованием комбинированного сигнала уведомления, включающего в себя множественные сигналы уведомления в области уведомления, и сигналы уведомления из вторых и третьих других устройств связи принимают в форме комбинированного сигнала уведомления, включающего в себя множественные сигналы уведомления в области уведомления.

В соответствии с изобретением, даже если области уведомления сигналов уведомления являются соседними друг для друга, обнаружение сигнала уведомления надежно выполняется, и таким образом возможно сократить область уведомления для повышения эффективности связи. Дополнительно, так как систему связи идентифицируют комбинированием множественных сигналов уведомления, возможно дополнительно сократить область уведомления для повышения эффективности связи.

В соответствии с изобретением в способе связи в процессе переназначения переназначают область передачи данных в предопределенном порядке назначения в соответствии с извещением от вторых других устройств связи, извещением от третьих других устройств связи и передачей извещения от устройства связи или извещения от первого другого устройства связи.

В соответствии с изобретением в способе связи в случае передачи извещения устройства связи и обнаружения извещения от вторых других устройств связи, в то время как извещение от третьих других устройств связи не обнаружено, переназначают область передачи данных для третьих других устройств связи устройству связи и первому другому устройству связи, и вторым другим устройствам связи в процессе переназначения.

В соответствии с изобретением, так как слот, соответствующий системе связи, для которой не передается сигнал уведомления, может быть использован для других систем связи, возможно увеличить эффективность передачи данных.

В соответствии с изобретением в способе связи область уведомления периодически назначают первой системе связи, второй системе связи и третьей системе связи.

В соответствии с изобретением в способе связи область передачи данных назначается в соответствии с обнаружением извещения от вторых других устройств связи, обнаружением извещения от третьих других устройств связи и передачей извещения устройства связи в течение множества областей передачи данных, по которым устройство связи передает извещение для передачи данных до тех пор, пока устройство связи не будет передавать следующее извещение для передачи данных.

В соответствии с изобретением слот данных, способный передавать данные, защищается для множества областей передачи данных передачей одного сигнала уведомления. Таким образом, возможно избегать коллизий сигналов, пока предел задержек может быть удовлетворен.

В соответствии с изобретением обеспечивается модуль электронной схемы устройства связи для осуществления связи на основе первой системы связи через канал передачи данных, к которому подключены первое другое устройство связи, осуществляющее связь на основе первой системы связи, вторые другие устройства связи, осуществляющие связь на основе второй системы связи, и третьи другие устройства связи, осуществляющие связь на основе третьей системы связи, причем область передачи данных и область уведомления для уведомления о передаче данных в области передачи данных назначены устройству связи, первому другому устройству связи, вторым другим устройствам связи и третьим другим устройствам связи, соответственно,

причем модуль электронной схемы содержит:

разветвитель для сопряжения с каналом передачи данных;

детектор, который обнаруживает извещение, переданное от первого, вторых и третьих других устройств связи в области уведомления через разветвитель;

передатчик, который передает извещение для модуля электронной схемы в области уведомления; и

контроллер, который переназначает область передачи данных в соответствии с извещением, переданным от первого, вторых и третьих других устройств связи, и с извещением, переданным от передатчика.

В соответствии с изобретением обеспечивается интегральная схема устройства связи для осуществления связи на основе первой системы связи через канал передачи данных, к которому подключены первое другое устройство связи, осуществляющее связь на основе первой системы связи, вторые другие устройства связи, осуществляющие связь на основе второй системы связи, и третьи другие устройства связи, осуществляющие связь на основе третьей системы связи, причем область передачи данных и область уведомления для уведомления о передаче данных в области передачи данных назначены устройству связи, первому другому устройству связи, вторым другим устройствам связи и третьим другим устройствам связи, соответственно,

причем интегральная схема содержит:

детектор, который обнаруживает извещение, переданное от первого, вторых и третьих других устройств связи в области уведомления через разветвитель для сопряжения с каналом передачи данных;

передатчик, который передает извещение для передачи данных в области уведомления через разветвитель; и

контроллер, который переназначает область передачи данных в соответствии с извещением, переданным от первого, вторых и третьих других устройств связи, и с извещением, переданным от передатчика.

В соответствии с изобретением обеспечивается способ связи для осуществления связи через канал передачи данных, к которому подключены первые устройства связи, осуществляющее связь на основе первой системы связи, вторые устройства связи, осуществляющие связь на основе второй системы связи, и третьи устройства связи, осуществляющие связь на основе третьей системы связи, причем область передачи данных и область уведомления для уведомления о передаче данных в области передачи данных назначены первым устройствам связи, вторым устройствам связи и третьим устройствам связи, соответственно,

причем способ связи содержит этапы, на которых:

передают извещения передачи данных для каждого из первых устройств связи, вторых устройств связи и третьих устройств связи в области уведомления; и

переназначают область передачи данных в соответствии с извещением, переданным от первых, вторых и третьих устройств связи.

Как видно из описания выше, в соответствии с изобретением возможно обеспечить устройство связи, способ связи, модуль электронной схемы и интегральную схему, с помощью которых, даже когда множественные виды устройств связи, чьи системы связи отличаются друг от друга, подключены к общеиспользуемому каналу передачи данных, в то время как предел задержек в ответ на данные, которые пытаются передать соответствующие устройства связи, может быть удовлетворен, сигналы могут быть переданы с более высокой эффективностью, избегая коллизий сигналов. Также, возможно обеспечить способ связи, устройство связи и систему связи, которые способны к сокращению рабочих нагрузок обработки для назначения слотов, выполняемого устройствами связи для того, чтобы избежать коллизий сигналов.

Краткое описание чертежей

Фиг.1 является диаграммой, схематически показывающей пример схемы системы связи по линии электропередачи для осуществления способа связи и системы связи настоящего изобретения.

Фиг.2А и 2В являются диаграммами для представления внешнего вида PLC модема в соответствии с вариантом осуществления настоящего изобретения.

Фиг.3 является блок-схемой для указания одного примера аппаратного обеспечения PLC модема в соответствии с вариантом осуществления настоящего изобретения.

Фиг.4 является блок-схемой для указания другого примера аппаратного обеспечения PLC модема в соответствии с вариантом осуществления настоящего изобретения.

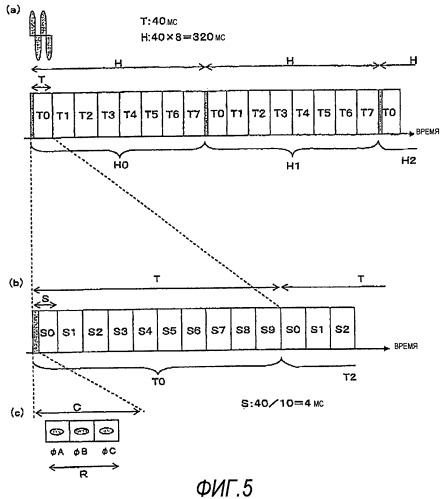

Фиг.5 является диаграммой, показывающей один пример цикла связи в системе связи по линии электропередачи в соответствии с вариантом осуществления настоящего изобретения.

Фиг.6А и 6В являются диаграммами, указывающими примеры области сигнала управления в системе связи по линии электропередачи в соответствии с вариантом осуществления настоящего изобретения.

Фиг.7 является диаграммой, указывающей другой пример области сигнала управления в системе связи по линии электропередачи в соответствии с вариантом осуществления настоящего изобретения.

Фиг.8 является диаграммой, указывающей другой пример области сигнала управления в системе связи по линии электропередачи в соответствии с вариантом осуществления настоящего изобретения.

Фиг.9 является диаграммой, указывающей другой пример области сигнала управления в системе связи по линии электропередачи в соответствии с вариантом осуществления настоящего изобретения.

Фиг.10 является диаграммой, показывающей один пример назначения слотов данных в системе связи по линии электропередачи в соответствии с вариантом осуществления настоящего изобретения.

Фиг.11 является диаграммой, представляющей один пример сигналов уведомления в системе связи по линии электропередачи в соответствии с вариантом осуществления настоящего изобретения.

Фиг.12 является диаграммой, представляющей один пример сигналов уведомления и слотов данных в системе связи по электропитанию в соответствии с вариантом осуществления настоящего изобретения.

Фиг.13 является диаграммой, представляющей другой пример сигналов уведомления и слотов данных в системе связи по электропитанию в соответствии с вариантом осуществления настоящего изобретения.

Фиг.14 является диаграммой, представляющей другой пример сигналов уведомления и слотов данных в системе связи по электропитанию в соответствии с вариантом осуществления настоящего изобретения.

Фиг.15 является диаграммой, представляющей другой пример сигналов уведомления и слотов данных в системе связи по электропитанию в соответствии с вариантом осуществления настоящего изобретения.

Фиг.16 является диаграммой, показывающей таблицу, указывающую системы связи, которые назначены сигналам уведомления и слотам данных цикла "Т" управления в системе связи по линиям электропередачи в соответствии с вариантом осуществления настоящего изобретения.

Фиг.17 является диаграммой, представляющей один пример двоичной таблицы, указывающей, могут ли или не могут сигналы уведомления и слоты данных цикла "Т" управления быть использованы в системе связи по линиям электропередачи, в соответствии с вариантом осуществления настоящего изобретения.

Фиг.18 является диаграммой, представляющей другой пример двоичной таблицы, указывающей, могут ли или не могут сигналы уведомления и слоты данных цикла "Т" управления быть использованы в системе связи по линиям электропередачи, в соответствии с вариантом осуществления настоящего изобретения.

Фиг.19 является диаграммой, представляющей другой пример сигналов уведомления и слотов данных в системе связи по электропитанию в соответствии с вариантом осуществления настоящего изобретения.

Фиг.20 является диаграммой, представляющей другой пример двоичной таблицы, указывающей, могут ли или не могут сигналы уведомления и слоты данных цикла "Т" управления быть использованы в системе связи по линиям электропередачи, в соответствии с вариантом осуществления настоящего изобретения.

Наилучший режим исполнения изобретения

Теперь, ссылаясь на чертежи, дается описание различных вариантов осуществления настоящего изобретения. Нужно понимать, что, хотя как устройство связи по линиям электропередачи, так и система связи по линиям электропередачи будут иллюстрироваться в нижеупомянутом описании, настоящее изобретение может быть схожим образом применено к другим устройствам связи и другим системам связи, таким как беспроводные LAN (локальные сети).

Фиг.1 является диаграммой, схематически показывающей пример схемы системы связи по линии электропередачи для осуществления способа связи и системы связи настоящего изобретения. Система связи по линиям электропередачи по фиг.1 оборудована множеством PLC модемов (Power Line Communication, связи по линиям электропередачи) 10A1, 10A2, 10B1, 10B2, 10C1, 10С2 и 10С3, которые подключены к линии 1А электропередачи. В упомянутых ниже описаниях, при ссылке на индивидуальные PLC модемы, PLC модемы 10A1, 10A2, 10B1, 10B2, 10C1, 10С2 и 10С3 описываются соответственно, а при ссылке на PLC модем, описывается PLC модем 10.

На фиг.1 линия 1A электропередачи показана с использованием одиночной линии. Однако на самом деле линия 1A электропередачи сделана из двух или более частей проводящих линий, и PLC модем 10 подключается к двум проводящим линиям среди этих проводящих линий.

Как будет позже описано подробно, PLC модемы 10 содержат модульные разъемы локальной сети, такие как RJ45. Телефонный аппарат 51, оборудованный устройством отображения, дверное переговорное устройство 52, телевизоры (TV) 53 и 56, видеосервер 54, персональный компьютер (PC) 55 и широкополосный маршрутизатор (маршрутизатор BB) 57 подсоединяются к этим модульным разъемам, в то время как широкополосный маршрутизатор 57 подключается к Интернету 58.

PLC модемы 10A1, 10A2, 10B1, 10B2, 10C1, 10C2 и 10C3, которые составляют систему связи по линии электропередачи по фиг.1, выполняют операции связи, основанные на трех различных видах систем связи, а именно: PLC модемы 10A1 и 10A2 выполняют операции связи, основанные на системе "A" связи; PLC модемы 10B1 и 10B2 выполняют операции связи, основанные на системе "B" связи; и PLC модемы 10C1, 10C2 и 10C3 выполняют операции связи, основанные на системе "C" связи. Нужно понимать, что, хотя вышеописанные системы от "A" до "C" связи указывают различные виды спецификаций, такие как протоколы, системы модуляции и диапазоны частот, эти системы от "A" до "C" связи соответствуют тем же самым системам связи ввиду такой операции, что выполняется связь по множественным несущим системы OFDM (мультиплексирование с ортогональным разделением частот). Так как система связи по линии электропередачи соответствует одному примеру систем связи, способных к осуществлению системы связи согласно настоящему изобретению, другие системы связи, такие как беспроводные LAN, могут альтернативно использоваться, чтобы осуществить вышеописанный способ связи.

Далее, показан конкретный структурный пример PLC модема 10 на фиг.1. Фиг.2A и 2B являются диаграммами, иллюстративно показывающими внешние виды PLC модема 10; более конкретно, фиг.2A является внешним видом в перспективе, представляющим переднюю плоскость этого PLC модема 10; и фиг.2B является видом сзади PLC модема 10. PLC модем 10, показанный на фиг.2, содержит корпус 100, и индикатор 23 предусмотрен на передней панели корпуса 100. Как указанно на фиг.2A, индикатор 23 образован светодиодами (LED) 23A, 23B и 23C. Кроме того, как представлено на фиг.2B, соединитель 21 источника питания и модульный разъем 22 LAN (локальной сети), такой как RJ45, обеспечены на задней панели корпуса 100. Кабель 1B источника питания подключается к соединителю 21 источника питания; и кабель LAN (который не обозначен на фиг.2) подключается к модульному разъему 22. Нужно также понимать, что, в то время как D-Sub (D-подминиатюра) соединитель может быть обеспечен в PLC модеме 10, кабель D-Sub может быть альтернативно подключен к этому соединителю D-Sub.

Фиг.3 является блок-схемой, показывающей один пример аппаратного обеспечения PLC модема 10. Как показано на фиг.3, PLC модем 10 оборудован модулем 30 электронной схемы и переключающимся источником 20 питания. Переключающийся источник 20 питания используется, чтобы подавать различные виды напряжений (например, +1,2 В, +3,3 В и +12 В) на модуль 30 электронной схемы. Переключающийся источник 20 питания содержит, например, переключающийся трансформатор и преобразователь постоянного тока (DC/DC) (оба элемента не показаны). Электроэнергия подается на переключающий источник 20 питания от соединителя 21 источника питания через верхнюю часть 27 полного сопротивления и преобразователь AC/DC.

В модуле 30 электронной схемы предусмотрены основная интегральная схема (IC) 11, IC сопряжения аналоговой и цифровой частей модема (AFE-IC) 12, фильтр нижних частот (LPF) 13, задающую IC 15, разветвитель 16, полосовой фильтр (BPF) 17, память 18, Ethernet PHY-IC (интегральная схема физического уровня) 19 и датчик 60 цикла переменного тока. Разветвитель 16 подключается к соединителю 21 источника питания и далее подключается к линии 1A электропередачи через линию 1B электропередачи, штепсель 25 источника питания и штепсельный разъем 2. Кроме того, индикатор 23 подключается к основной IC 11 и кабель 26 LAN подключается к модульному разъему 22, чтобы быть подключенным к электрическим приборам, таким как персональный компьютер. Нужно также отметить, что основная IC 11 действует как блок управления связью в случае, если основная IC 11 выполняет связь по линии электропередачи.

Основная IC 11 составлена CPU (центральным процессорным блоком) 11A, блоками 11C1 и 11C2 PLC-MAC (связи по линии электропередачи/уровень Управления доступом к среде) и блоками 11B1 и 11B2 PLC-PHY (связи по Линии электропередачи/физический уровень). CPU 11A воплощает 32-разрядный процессор RISC (компьютер с сокращенным набором команд). PLC-MAC блок 11C2 управляет уровнем MAC (уровнем Управления доступом к среде) сигнала передачи, а PLC-MAC блок 11C1 управляет уровнем MAC сигнала приема. Кроме того, PLC-PHY блок 11B2 управляет уровнем PHY (Физическим уровнем) сигнала передачи, а PLC-PHY блок 11B1 управляет уровнем PHY сигнала приема. AFE-IC 12 образована цифроаналоговым (D/A) преобразователем (DAC) 12A, аналого-цифровым (A/D) преобразователем (ADC) 12D и усилителями с переменным усилением (VGA) 12B и 12C. Разветвитель 16 составлен катушечным трансформатором 16A и разделительными конденсаторами 16B и 16C. Нужно также понимать, что CPU 11A управляет операциями PLC-MAC блоков 11C1, 11C2 и PLC-PHY блоков 11B1, 11B2 и также управляет всеми операциями PLC модема 10, используя данные, хранимые в памяти 18.

На фиг.3 PLC-MAC блоки 11C1 и 11C2 и PLC-PHY блоки 11B1 и 11B2 обеспечены, чтобы использоваться для передачи и приема, соответственно. Альтернативно, PLC-MAC блок 11C и PLC-PHY блок 11B (не показанный) могут быть предусмотрены для совместного использования в операциях приема и передачи.

Подобно обычному модему основная IC 11 является электрической схемой (LSI), которая выполняет операции обработки сигнала, включая основную операцию управления и операции модулирования/демодулирования, чтобы выполнить операции обмена данными. Другими словами, основная IC 11 модулирует данные приема, выводимые от терминала связи, такого как PC (Персональный компьютер), и затем выводит модулированные данные как сигнал передачи (данные передачи) к AFE-IC 12. Далее, основная IC 11 демодулирует сигнал, который введен со стороны линии 1A электропередачи через AFE-IC 12, и затем выводит демодулируемый сигнал как сигнал приема на терминал связи, такой как PC.

Датчик 60 цикла AC генерирует такой сигнал синхронизации, который требуется, чтобы соответствующие PLC модемы 10 выполнили операции управления при общем хронировании. Датчик 60 цикла AC образован диодным мостом 60a, резисторами 60b и 60c, блоком 60e питания DC (постоянного тока) и конденсатором 60d. Диодный мост 60a подключается к резистору 60b. Резистор 60b подключается последовательно к резистору 60c. Оба резистора 60b и 60c подключаются параллельно к одной клемме конденсатора 60d. Блок 60e питания DC подключается к другой клемме конденсатора 60d. Более конкретно, сигнал синхронизации обрабатывается в соответствии с нижеописанным методом. А именно, датчик 60 цикла AC обнаруживает точки пересечения нуля колебания мощности переменного тока коммерческого источника питания, которое приложено к каналу 1A передачи, а именно, точки пересечения нуля колебания переменного напряжения, образованного синусоидальной волной, имеющей частоту 50 Гц или 60 Гц. Тогда, датчик 60 цикла АС генерирует сигнал синхронизма, в то время как время для обнаружения точек пересечения нуля определяется как опорное. Как один пример вышеописанного сигнала синхронизации может быть предусмотрена прямоугольная волна, которая составлена множеством импульсов, синхронизированных с точками пересечения нуля колебания мощности переменного тока. Датчик 60 АС цикла не требуется обязательно. В этом альтернативном случае синхронизация среди этих PLC модемов 10 может быть установлена, используя сигнал синхронизации, содержащийся в сигнале связи.

Операция связи, выполняемая PLC модемом 10, показанным на фиг.3, примерно выполняется следующим образом. А именно, данные, введенные от модульного разъема 22, подаются через Ethernet PHY-IC 19 на основную IC 11, и поданные данные обрабатываются цифровым образом так, чтобы был сформирован цифровой сигнал передачи, который D/A-преобразуется в аналоговый сигнал D/A преобразователем (DAC) 12A из состава AFE-IC 12, и затем аналоговый сигнал выводят в линию 1A электропередачи через филь
