Класс 51 с, 10

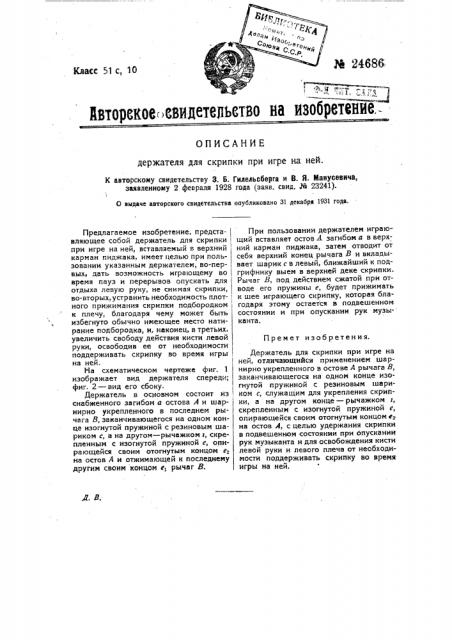

Йвторекое»евидетепьетво нв изобрете

ОПИСАНИЕ держателя для скрипки при игре на ней.

К авторскому свидетельству 3. Б. Гилвльсбврга и В. Я. Манусевича, заявленному 2 февраля 1928 года (заяв. свид. М 23241). 1

О выдаче авторского свидетельства опубликовано 31 декабря 1931 года.

Прем ет изобретения.

Д. В.

Предлагаемое изобретение, представляющее собой держатель для скрипки при игре на ней, вставляемый в верхний карман пиджака, имеет целью при пользовании указанным держателем, во-первых, дать возможность играющему во время пауз и перерывов опускать для отдыха левую руку, не снимая скрипки, во-вторых, устранить необходимость плот-, ного прижимания скрипки подбородком к плечу, благодаря чему может быть избегнуто обычно имеющее место натирание подбородка, и, наконец, в третьих, увеличить свободу действия кисти левой руки, освободив ее от необходимости поддерживать скрипку во время игры на ней. I

На схематическом чертеже фиг. 1 изображает вид держателя спереди; фиг. 2 — вид его сбоку.

Держатель в основном состоит из снабженного загибом а остова А и шар- нирно укрепленного в последнем рычага В, заканчивающегося на одном конце изогнутой пружиной с резиновым шариком с, а на другом — рычажком ю, скрепленным с изогнутой пружиной е, опирающейся своим отогнутым концом е, на остов А и отжимающей к последнему другим своим концом е, рычаг В.

При пользовании держателем играющий вставляет остов Л загибом а в верхний карман пиджака, затем отводит от себя верхний конец рычага В и вкладывает шарик с в левый, ближайший к подгрифнику выем в верхней деке скрипки.

Рычаг З, под действием сжатой при отводе его пружины е, будет прижимать к шее играющего скрипку, которая благодаря этому остается в подвешенном состоянии и при опускании рук музы- канта.

Держатель для скрипки при игре на ней, отличающийся применением шарнирно укрепленного в остове А рычага 8, заканчивающегося на одном конце изогнутой пружиной с резиновым шариком с, служащим для укрепления скрипки, а на другом конце — рычажком г, скрепленным с изогнутой пружиной е, опирающейся своим отогнутым концом е на остов А, с целью удержания скрипки в подвешенном состоянии при опускании рук музыканта и для освобождения кисти левой руки и левого плеча от необходимости поддерживать скрипку во время игры на ней.
