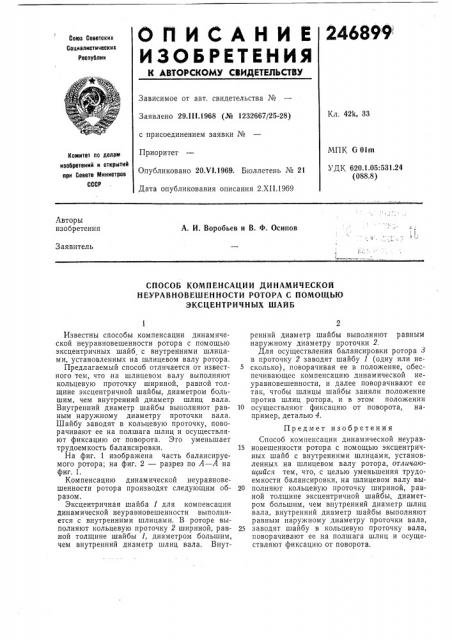

246899
ОП ИСАЙИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 29.III.1968 (№ 1232667/25-28) с присоединением заявки №
Приоритет
Опубликовано 20.Ч1.1969. Бюллетень № 21
Дата опубликования описания 2.XII.1969
Кл, 42k, 33
МПК G 01m
УДК, 620.1.05:531.24 (088.8) Комитет по делам изобретеиий и открытий при Совете Министров
СССР
Авторы изобретения
А. И. Воробьев и В. Ф. Осипов
Заявитель
СПОСОБ КОМПЕНСАЦИИ ДИНАМИЧЕСКОЙ
НЕУРАВНОВЕШЕННОСТИ РОТОРА С ПОМОЩЬЮ
ЭКСЦЕНТРИЧНЫХ ШАЙБ
Известны способы компенсации динамической неуравновешенности ротора с помощью эксцентричных шайб с внутренними шлицами, установленных на шлицевом валу ротора.
Предлагаемый способ отличается от известного тем, что на шлицевом валу выполняют кольцевую проточку шириной, равной толщине эксцентричной шайбы, диаметром большим, чем внутренний диаметр шлиц вала.
Внутренний диаметр шайбы выполняют равным наружному диаметру проточки вала.
Шайбу заводят в кольцевую проточку, поворачивают ее на полшага шлиц и осуществляют фиксацию от поворота. Это уменьшает трудоемкость балансировки.
На фиг. 1 изображена часть балансируемого ротора; на фиг. 2 — разрез по А — А на фиг. 1.
Компенсацию динамической неуравновешенности ротора производят следующим ооразом.
Эксцентричная шайба 1 для компенсации динамической неуравновешенности выполняется с внутренними шлицами. В роторе выполняют кольцевую проточку 2 шириной, равной толщине шайбы 1, диаметром большим, чем внутренний диаметр шлиц вала. Внутренний диаметр шайбы выполняют равным наружному диаметру проточки 2, Для осуществления балансировки ротора 3 в проточку 2 заводят шайбу 1 (одну или несколько), поворачивая ее в положение, обеспечивающее компенсацию динамической неуравновешенности, и далее поворачивают ее так, чтобы шлицы шайбы заняли положение против шлиц ротора, и в этом положении
10 осуществляют фиксацию от поворота, например, деталью 4.
Предмет изобретения
Способ компенсации динамической неурав15 новешенности ротора с помощью эксцентричных шайб с внутренними шлицами, установленных на шлицевом валу ротора, отличаюитийся тем, что, с целью уменьшения трудоемкости балансировки, на шлицевом валу вы20 полняют кольцевую проточку шириной, равной толщине эксцентричной шайбы, диаметром большим, чем внутренний диаметр шлиц вала, внутренний диаметр шайбы выполняют равным наружному диаметру проточки вала, 25 заводят шайбу в кольцевую проточку вала, поворачивают ее на полшага шлиц и осуществляют фиксацию от поворота.
246890
А-A
Ф г. 2 иг. 1
