Подложка цветового фильтра и жидкокристаллическое устройство отображения

Подложка цветового фильтра и жидкокристаллическое устройство отображения

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

[0001] Настоящее изобретение относится к подложке цветового фильтра и жидкокристаллическому устройству отображения. Более конкретно, настоящее изобретение относится к подложке цветового фильтра, подходящей для жидкокристаллического устройства отображения, которая обеспечена пакетными распорками, а также к жидкокристаллическому устройству отображения, обеспеченному такой подложкой цветового фильтра.

Предшествующий уровень техники

[0002] Подложки цветового фильтра являются элементами, имеющими, например, слои, окрашенные в красный (R), синий (B) и зеленый (G) цвета, которые отвечают за цветное отображение в устройствах отображения, таких как жидкокристаллические устройства отображения. Отображение в жидкокристаллических устройствах отображения осуществляется с помощью управления оптическими характеристиками света, испускаемого из источника света, посредством использования жидкокристаллического слоя или подобного, которым заполняется жидкокристаллическая панель отображения. Как правило, жидкокристаллическое устройство отображения имеет подложку активной матрицы, подложку цветового фильтра и жидкокристаллический слой, помещенный в промежутке между ними таким образом, чтобы толщина (зазор ячейки) жидкокристаллического слоя поддерживалась посредством распорок, располагающихся между подложками.

[0003] Известные распорки включают в себя сферические (шариковые) распорки и распорки колонного типа соответствующих различных форм. Во избежание снижения качества отображения жидкокристаллического устройства отображения предпочтительно выборочно располагать распорки на светоэкранирующей части, на которой формируется светоэкранирующий слой, такой как черная матрица (BM) или подобное. Как правило, сферические распорки располагаются на подложке рассеянно, и следовательно, размещение распорок в желательных позициях требует техники высокоточного управления. В отличие от этого распорки колонного типа могут быть сформированы непосредственно на подложке, например, посредством фотолитографии или подобного с использованием слоя смолы, такого как светочувствительная смола, и являются более совершенными, т.к. они могут быть скомпонованы с высокой точностью. Такие пакетные распорки, формируемые посредством вышеупомянутой фотолитографии, также называются фотораспорками (PS). В некоторых вариантах осуществления распорок колонного типа они также называются пакетными распорками, которые содержат пакет известных элементов, таких как светоэкранирующий слой, окрашенный слой и т.п. Известные технологии, касающиеся формирования пакетов светоэкранирующих и окрашенных слоев, как и в вышеупомянутых пакетных распорках, включают в себя способ, в котором операция по маскировке микроотверстий, возникающих в черной матрице, может быть пропущена посредством компоновки на черной матрице шаблонного окрашенного слоя, который содержит синий пигмент, имеющий меньшую длину волны и меньший угол обзора по сравнению с зеленым и красным цветами, посредством чего синий пигмент добивается эффекта приведения микроотверстий в незаметное состояние (например, см. патентный документ 1).

[0004] Далее, со ссылкой на сопроводительные чертежи будет разъясняться пример конфигурации подложки цветового фильтра, обеспеченной в обычном жидкокристаллическом устройстве отображения. Фиг. 3 изображает схематический чертеж, иллюстрирующий подложку цветового фильтра, обеспеченную в обычном жидкокристаллическом устройстве отображения, причем часть (a) иллюстрирует чертеж в горизонтальной проекции, а часть (b) иллюстрирует чертеж части (a) в поперечном разрезе по линии X3-Y3. Обычная подложка 110 цветового фильтра содержит прозрачную подложку 111, а также находящуюся на ней черную матрицу 112, которая является светоэкранирующим слоем, окрашенный (красный) слой 113R пиксела, окрашенный (зеленый) слой 113G пиксела, окрашенный (синий) слой 113В пиксела, общий электрод 117, пакетную распорку 115 и ориентирующий слой. Окрашенный (красный) слой 113К пиксела, окрашенный (зеленый) слой 113G пиксела и окрашенный (синий) слой 113В пиксела располагаются бок о бок на плоскости в соответствии с каждым цветом каждого пиксела. Пакетная распорка 115 имеет структуру, при которой черная матрица 112, окрашенный (синий) слой 113В пиксела, общий электрод 117 и колонный элемент 114 сформированы в пакет. Ориентирующий слой подвергается процедуре притирки для управления ориентированием жидкого кристалла. Черная матрица 112 имеет множество открытых частей пикселов (эффективных областей отображения). Область, в которой располагается черная матрица 112, составляет светоэкранирующую часть (неэффективную область отображения). Если открытая часть пиксела располагается в области, в которой отсутствует какой-либо окрашенный слой пиксела, то цветность отклоняется от предварительно определенной цветности окрашенного слоя пиксела из-за света, испускаемого источником света, который проходит через такую область. Это снижает качество отображения жидкокристаллического устройства отображения. Следовательно, края светоэкранирующего слоя на стороне эффективной области отображения, как правило, располагаются таким образом, чтобы перекрывать окрашенные слои. В таком случае окрашенный (красный) слой 113R пиксела, окрашенный (зеленый) слой 113G пиксела и окрашенный (синий) слой 113В пиксела располагаются на соответствующей открытой части пиксела черной матрицы 112. Окрашенный (красный) слой 113R пиксела, окрашенный (зеленый) слой 113G пиксела и окрашенный (синий) слой 113В пиксела располагаются таким образом, чтобы перекрывать края черной матрицы 112. Для пресечения утечки света с пакетной распорки 115 черная матрица 112 в горизонтальной проекции подложки 111 имеет широкую часть, которая выступает в открытую часть пиксела таким образом, чтобы ширина широкой части была относительно шире по сравнению с шириной других частей. Пакетная распорка 115 располагается на выступе 112a, на котором выступает широкая часть. Следовательно, выступ 112a черной матрицы 112 также функционирует в качестве основания пакетной распорки 115.

[0005] При использовании подложки цветового фильтра в жидкокристаллическом устройстве отображения ступени, находящиеся на подложке цветового фильтра, порождают рост беспорядка жидкокристаллического ориентирования. Если часть жидкого кристалла, в котором возникает беспорядок жидкокристаллического ориентирования, располагается на открытой части пиксела, то в той части присутствует утечка света и снижается контраст. Следовательно, для повышения качества отображения жидкокристаллического устройства отображения разность уровней ступеней, находящихся на подложке цветового фильтра, должна быть уменьшена. В частности, жидкокристаллические устройства отображения на скрученных нематических (TN) кристаллах очень восприимчивы к беспорядку жидкокристаллического ориентирования.

[0006] В таком случае предлагались способы (например, см. патентный документ 2), в которых органическая изоляционная пленка и неорганическая изоляционная пленка формируются между окрашенным слоем и прозрачной проводящей пленкой в качестве средства пресечения разрывов в покрытии прозрачной проводящей пленки из-за ступеней на подложке цветового фильтра. Например, технологии уменьшения ступеней на подложке цветового фильтра включают в себя: способ удаления ступени с окрашенного слоя, которая является параллельной по отношению к токопроводящей дорожке затвора, посредством приведения цветной матрицы в параллельное положение по отношению к токопроводящей дорожке затвора, а также посредством непрерывного формирования шаблона шаблонного окрашенного слоя цветового фильтра (например, см. патентный документ 3), подложки цветового фильтра для жидкокристаллических устройств отображения, содержащей светоэкранирующий слой, который имеет открытую часть, окрашенного слоя, формируемого на открытой части светоэкранирующего слоя, а также на светоэкранирующем слое, окружающем открытую часть, и прозрачной планаризованной пленки, обеспечиваемой на светоэкранирующем слое и окрашенном слое, причем толщина светоэкранирующего слоя является большей, по сравнению с толщиной окрашенного слоя, а разность между максимальной высотой верхней поверхности прозрачного планаризованного слоя, формируемого на светоэкранирующем слое, окружающем открытую часть, и минимальной высотой верхней поверхности прозрачного планаризованного слоя, формируемого на открытой части, задается таким образом, чтобы не превышать 0.2 мкм, для соответствующего усовершенствования ступеней, находящихся на открытой части, которые образовываются из-за ступеней окрашенного слоя на светоэкранирующем слое (например, см. патентный документ 4). В качестве методик уменьшения аномалий притирки, возникающих из-за ступеней на подложке цветового фильтра, также раскрыты способы, в которых распорка обеспечивается на постоянной основе на основании распорки, которое стоит отдельно от окрашенного слоя, обеспечиваемого таким образом, чтобы покрывать светопропускающую часть светоэкранирующего слоя (например, см. патентный документ 5).

[0007] Патентный документ 1: Японская публикация Kokai H6-308478

Патентный документ 2: Японская публикация Kokai H2-308105

Патентный документ 3: Японская публикация Kokai H5-34680 A

Патентный документ 4: Японская публикация Kokai 2007-57762

Патентный документ 5: Японская публикация Kokai 2007-171620

[0008] В обычной подложке 110 цветового фильтра, иллюстрированной на Фиг.3, окрашенный (красный) слой 113R пиксела, окрашенный (зеленый) слой 113G пиксела и окрашенный (синий) слой 113В пиксела, как правило, формируются с использованием смолы в виде жидкого защитного покрытия, пленочного защитного покрытия или подобного. В таких случаях толщина, например, окрашенного (зеленого) слоя 113G пиксела в части, располагающейся на черной матрице 112, как правило, меньше толщины окрашенного (зеленого) слоя 113G пиксела в части, располагающейся на открытой части пиксела, как и в окрашенном (зеленом) слое 113G пиксела, иллюстрированном на Фиг.3. Однако также при использовании в качестве основания пакетной распорки 115 части, обеспеченной на выступе 112а, являющейся частью окрашенного слоя пиксела, которая контактирует с выступом 112а, как и в случае окрашенного (синего) слоя 113В пиксела, толщина окрашенного слоя пиксела в части, расположенной на выступе 112а, вряд ли будет малой. В результате из-за выступа 112а на окрашенном слое пиксела образуется большая ступень на стороне открытой части пиксела. Аналогичная проблема возникает в случае, когда окрашенный слой пиксела, который контактирует с выступом 112а, имеет цвет, отличный от синего. Следовательно, образуется большая ступень в окрашенном слое пиксела на стороне открытой части пиксела около пакетной распорки в случае использования окрашенного слоя пиксела в качестве основания пакетной распорки, как и в случае подложки 110 цветового фильтра. Образовавшаяся большая ступень на подложке цветового фильтра является фактором, который порождает беспорядок жидкокристаллического ориентирования. Более конкретно, во-первых, если ориентирующий слой формируется на подложке цветового фильтра, то ступень на подложке цветового фильтра мешает осуществлению процедуры однородной притирки всего ориентирующего слоя. Во-вторых, там возникает разность между возможностью ориентирования жидкого кристалла на части подложки цветового фильтра, на которой формируется ступень, и возможностью ориентирования на других частях. При использовании таких подложек цветового фильтра в жидкокристаллических устройствах отображения вышеупомянутые факторы порождают беспорядок жидкокристаллического ориентирования около пакетных распорок. Например, как известно, при изготовлении жидкокристаллических устройств отображения на скрученных нематических (TN) кристаллах с использованием обычных подложек цветового фильтра, обеспеченных такими пакетными распорками, утечка света возникает из-за беспорядка жидкокристаллического ориентирования, в результате чего снижается контраст.

[0009] Способ, раскрытый в патентном документе 2, уменьшает разность уровней ступеней окрашенного слоя вдоль токопроводящей дорожки затвора без уменьшения разности уровней ступеней около пакетных распорок. Способы, раскрытые в патентных документах 1 и 3, включают в себя использование дополнительной пленки для уменьшения ступеней на окрашенных слоях пиксела, что влечет за собой большее количество процессов. Следовательно, вышеупомянутые способы предоставляют возможность для усовершенствования.

Раскрытие изобретения

[0010] В свете вышеупомянутого, цель настоящего изобретения заключается в обеспечении подложки цветового фильтра и жидкокристаллического устройства отображения, которые предоставляют возможность пресечения возникновения беспорядка жидкокристаллического ориентирования около пакетных распорок без увеличения количества процессов, при использовании окрашенного слоя в качестве основания пакетных распорок.

[0011] Изобретатели выполняли различные исследования подложек цветового фильтра и жидкокристаллических устройств отображения, которые должны были предоставить возможность пресечения возникновения беспорядка жидкокристаллического ориентирования около пакетных распорок без увеличения количества процессов, при использовании окрашенного слоя в качестве основания пакетных распорок и сосредоточили внимание на продольной и поперечной ширинах областей перекрытия светоэкранирующих слоев с окрашенными слоями, составляющими основания пакетных распорок. В результате вышеупомянутых исследований изобретатели обнаружили, что при формировании пакета из окрашенного слоя и светоэкранирующего слоя на подложке толщина слоя, расположенного на стороне верхнего слоя, зависит от продольной и поперечной ширин в области перекрытия окрашенного слоя со светоэкранирующим слоем.

[0012] Далее, со ссылкой на сопроводительные чертежи следует разъяснение вышеупомянутого признака, где толщина слоя, расположенного на стороне верхнего слоя, зависит от продольной и поперечной ширин области перекрытия окрашенного слоя со светоэкранирующим слоем при формировании пакета из окрашенного слоя и светоэкранирующего слоя на подложке. Фиг. 4(a)-(c) являются схематическими чертежами вида в перспективе, иллюстрирующими район края черной матрицы, имеющей край сформированного на ней пакетом окрашенного слоя. Край 213a окрашенного слоя, перекрывающий край черной матрицы 212, иллюстрированный на Фиг. 4(a), имеет малую поперечную ширину а и большую продольную ширину b. Край 213b окрашенного слоя, перекрывающий край черной матрицы 212, иллюстрированный на Фиг. 4(b), имеет большую поперечную ширину a и малую продольную ширину b. Край 213c окрашенного слоя, перекрывающий край черной матрицы 212, иллюстрированный на Фиг. 4(c), имеет большую поперечную ширину a и большую продольную ширину b. Сравнение толщины с краев 213a, 213b, 213c такого окрашенного слоя показывает, что края 213a, 213b окрашенного слоя имеют толщину с, которая меньше толщины окрашенного слоя там, где окрашенный слой не перекрывает черную матрицу 212. Однако на краю 213c окрашенного слоя, имеющем большую поперечную ширину a и продольную ширину b, толщина с не является малой и является приблизительно равной толщине окрашенного слоя в частях, в которых окрашенный слой не перекрывает черную матрицу 212. Изобретатели обнаружили, что толщина окрашенного слоя в частях перекрытия черной матрицы является меньшей в случае, когда окрашенный слой перекрывает черную матрицу в одном измерении (в виде тонкой полосы), однако, когда окрашенный слой перекрывает черную матрицу в двух измерениях (по плоскости), то есть когда продольная и поперечная ширины в области перекрытия черной матрицы с окрашенным слоем являются большими, эффект уменьшения толщины пленки части, в которой окрашенный слой перекрывает черную матрицу, не может быть осуществлен. Следовательно, толщина окрашенного слоя в части перекрытия с черной матрицы может быть уменьшена посредством сокращения, по меньшей мере, одного из: либо продольной ширины, либо поперечной ширины области перекрытия черной матрицы с окрашенным слоем, как и в случае края 213a, 213b окрашенного слоя. Вышеупомянутая взаимосвязь также сохраняется в случае расположения черной матрицы на окрашенном слое.

[0013] Вышеупомянутая взаимосвязь будет подробно разъясняться на основе обычной подложки 110 цветового фильтра, иллюстрированной на Фиг. 3. При использовании окрашенного слоя пиксела (окрашенного (синего) слоя 113В пиксела, изображенного на Фиг.3), который контактирует с выступом 112a на основании пакетной распорки 115, как и в обычной подложке 110 цветового фильтра, продольная и поперечная ширины в области, в которой окрашенный слой пиксела, который контактирует с выступом 112a, перекрывает выступ 112a, могут быть большими. Следовательно, толщина окрашенного (синего) слоя 113В пиксела в части (части a1-a2), расположенной по периферии края выступа 112a, становится меньше исходной толщины (толщины части окрашенного (синего) слоя 113В пиксела, расположенного на открытой части пиксела) из-за сильного влияния одного слоя (части окрашенного (синего) слоя 113В пиксела, расположенного на открытой части пиксела), который окружает край выступа 112a. В отличие от этого толщина окрашенного (синего) слоя 113В пиксела в части (части b1-b2) в области (средней периферийной области выступа 112a) за пределами границ края выступа 112a равняется приблизительно исходной толщине, поскольку в данном случае влияние окрашенного (синего) слоя 113В пиксела в части перекрытия выступа 112a является более сильным. В обычной подложке 110 цветового фильтра большая ступень в конечном итоге может образоваться в окрашенном (синем) слое 113В пиксела на стороне открытой части пиксела из-за выступа 112a. Следовательно, возможно уменьшить разность уровней ступеней на окрашенном (синем) слое 113В пиксела на стороне открытой части пиксела из-за выступа 112a посредством уменьшения, по меньшей мере, одного из: либо продольной, либо поперечной ширин в области перекрытия выступа 112a с окрашенным (синим) слоем 113В пиксела, а также посредством пресечения формирования толстой части, такой как часть b1-b2.

[0014] Дальнейшее исследование привело к обнаружению эффекта, что продольная и поперечная ширины в области перекрытия светоэкранирующего и окрашенного слоев могут быть уменьшены в пакетной распорке посредством использования в качестве основания пакетной распорки окрашенного слоя, который имеет цвет, аналогичный цвету окрашенного слоя пиксела, контактирующего с выступом, включенным в широкую часть, и который присоединяется к окрашенному слою пиксела только в основании выступа, когда пакетная распорка располагается на широкой части светоэкранирующего слоя, посредством использования окрашенного слоя, который имеет цвет, аналогичный цвету окрашенного слоя пиксела, контактирующего с более коротким краем из числа краев широкой части, контактирующей с окрашенным слоем пиксела, и который присоединяется к тому окрашенному слою пиксела, когда пакетная распорка располагается на широкой части светоэкранирующего слоя, а также посредством использования в качестве основания пакетной распорки окрашенного слоя, который имеет цвет, аналогичный цвету окрашенного слоя пиксела, расположенного вокруг «островообразного» светоэкранирующего слоя, а также который обеспечивается независимо и располагается на расстоянии от окрашенного слоя пиксела, когда пакетная распорка располагается на «островообразном» светоэкранирующем слое. Настоящее изобретение достигается на основе этих обнаруженных результатов, которые предоставляют возможность блестящего решения вышеупомянутых проблем.

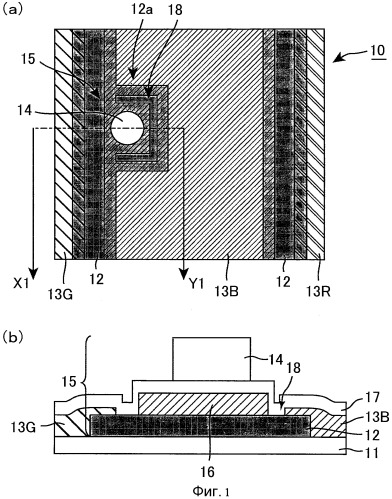

[0015] В частности, первым изобретением является подложка цветового фильтра, имеющая первый окрашенный слой пиксела, светоэкранирующий слой и второй окрашенный слой пиксела, которые располагаются бок о бок на подложке, причем светоэкранирующий слой имеет первую широкую часть и располагается таким образом, чтобы частично перекрывать края первого окрашенного слоя пиксела и второго окрашенного слоя пиксела, первая широкая часть включает в себя выступ, который выступает к первому окрашенному слою пиксела, подложка цветового фильтра имеет первую пакетную распорку, включающую в себя первую широкую часть и первый окрашенный слой распорки, а первый окрашенный слой распорки имеет цвет, аналогичный цвету первого окрашенного слоя пиксела, а также присоединяется к первому окрашенному слою пиксела только в основании выступа.

[0016] В первом изобретении светоэкранирующий слой перекрывает край первого окрашенного слоя пиксела, а первый окрашенный слой распорки присоединяется к первому окрашенному слою пиксела только в основании выступа, благодаря чему в области перекрытия первой широкой части с первым окрашенным слоем пиксела могут быть уменьшены продольная и поперечная ширины. В результате это предоставляет возможность уменьшения толщины верхнего слоя в области перекрытия первой широкой части с первым окрашенным слоем пиксела, а также возможность уменьшения ступени на первом окрашенном слое пиксела или первой широкой части около первой пакетной распорки. Первый окрашенный слой распорки имеет цвет, аналогичный цвету первого окрашенного слоя пиксела, и следовательно, первый окрашенный слой распорки и первый окрашенный слой пиксела могут быть сформированы за один процесс. Если первый окрашенный слой распорки и первый окрашенный слой пиксела формируются в отдельных процессах, то, как правило, существует шанс перекрытия первого окрашенного слоя распорки с первым окрашенным слоем пиксела или вторым окрашенным слоем пиксела, например, из-за нарушения ориентирования, неточной конечной ширины или подобного. Проблемы возникают в результате ступеней, находящихся на первой широкой части, первом окрашенном слое пиксела или втором окрашенном слое пиксела, находящегося около первой пакетной распорки, а также из-за нестабильности высоты основания первой пакетной распорки. В первом изобретении не требуется никакого отдельного процесса для формирования первого окрашенного слоя распорки. Следовательно, появляется возможность решения вышеупомянутых проблем, а также беспрепятственного достижения стабильной формы основания первой пакетной распорки. Кроме того, отсутствует потребность в использовании второго окрашенного слоя пиксела в качестве окрашенного слоя распорки, и следовательно, второй окрашенный слой пиксела может перекрывать светоэкранирующий слой по его контуру. Использование подложки цветового фильтра, имеющей конфигурацию, аналогичную вышеупомянутой конфигурации в жидкокристаллическом устройстве отображения, предоставляет возможность пресечения возникновения аномалий притирки, возникающих из-за ступеней, находящихся на первой широкой части, первом окрашенном слое пиксела или втором окрашенном слое пиксела, около первой пакетной распорки, а также предоставляет возможность пресечения возникновения разности между возможностью жидкокристаллического ориентирования на частях, на которых сформированы ступени, и на других частях. Следовательно, появляется возможность пресечения возникновения беспорядка жидкокристаллического ориентирования около первой пакетной распорки. В результате утечка света, возникающая из-за беспорядка жидкокристаллического ориентирования, может быть пресечена, а также может быть реализовано жидкокристаллическое устройство отображения с высоким коэффициентом контрастности. Структура, в которой первый окрашенный слой распорки присоединяется к первому окрашенному слою пиксела только в основании выступа, может быть беспрепятственно реализована, например, посредством обеспечения разделяющей части (части, в которой не обеспечивается ни первый окрашенный слой пиксела, ни первый окрашенный слой распорки) в области перекрытия выступа. Предпочтительно, чтобы эта разделяющая часть имела такую форму, которая проходила бы вдоль края выступа, в горизонтальной проекции. В результате это предоставляет возможность расширения поверхностной области первого окрашенного слоя распорки наряду с уменьшением продольной и поперечной ширины в области перекрытия первой широкой части с первым окрашенным слоем пиксела. В результате в области перекрытия первого окрашенного слоя распорки может быть беспрепятственно сформирован элемент (например, часть колонного типа, формируемая из полимера или подобного), который регулирует высоту первой пакетной распорки.

[0017] В настоящем описании верхний слой относится к слою, находящемуся на стороне, дальней от подложки, а нижний слой относится к слою, находящемуся на стороне, ближней к подложке.

[0018] В частности, при условии присутствия вышеописанных существенных составляющих элементов конфигурация подложки цветового фильтра первого изобретения не ограничивается присутствием других составляющих элементов. Далее будет подробно разъясняться предпочтительный вариант осуществления подложки цветового фильтра первого изобретения.

[0019] Способ формирования окрашенного слоя пиксела и окрашенного слоя распорки конкретно не ограничивается, кроме того, между вышеописанным окрашенным слоем пиксела и окрашенным слоем распорки может быть беспрепятственно достигнуто перекрытие посредством фотолитографии или печати. Следовательно, фотолитография или печать могут соответственным образом быть использованы в качестве метода формирования окрашенного слоя пиксела и окрашенного слоя распорки в первом изобретении.

[0020] Цвет окрашенного слоя, используемого в подложке цветового фильтра первого изобретения, конкретно не ограничивается при условии, что цвет является цветом, требуемым для цветного отображения, и может являться, например, тремя цветами: красным (R), зеленым (G) и синим (B) в случае аддитивного смешения цветов или тремя цветами: голубым (C), пурпурным (M) и желтым (Y) в случае субтрактивного смешения цветов. Окрашенный слой, используемый в подложке цветового фильтра первого изобретения, может иметь четыре и более цветов.

[0021] В частности, обычные подложки цветового фильтра, реализуемые нижеописанным способом, являются склонными к наличию ступеней на подложке цветового фильтра, возникающих из-за пакетной распорки, в случаях, когда основание пакетной распорки имеет структуру, которая содержит окрашенный слой. Следовательно, в случае, когда основание пакетной распорки имеет структуру, содержащую окрашенный слой, использование первого изобретения в подложке цветового фильтра, реализуемой нижеописанным способом, предоставляет возможность более эффективного уменьшения разности уровня ступеней на подложке цветового фильтра, которые возникают из-за элементов, содержащихся в пакетной распорке, а также предоставляет возможность пресечения беспорядка жидкокристаллического ориентирования около пакетных распорок. Таким образом, вышеупомянутая подложка цветового фильтра может быть не обеспечена покрывающим слоем, который покрывает первый окрашенный слой пиксела, светоэкранирующий слой и второй окрашенный слой пиксела, а светоэкранирующий слой может содержать смолу.

[0022] Никакие ограничения не накладываются на порядок формирования пакета различных слоев в области перекрытия окрашенного слоя (окрашенного слоя пиксела, первого окрашенного слоя распорки) со светоэкранирующим слоем, кроме того, верхним слоем может являться любой из вышеперечисленных слоев. Следовательно, как первый окрашенный слой пиксела, так и второй окрашенный слой пиксела может иметь край, расположенный на светоэкранирующем слое, а также может иметь ступень, обусловленную светоэкранирующим слоем. Альтернативно, светоэкранирующий слой может иметь края, соответственно расположенные на первом окрашенном слое пиксела и втором окрашенном слое пиксела, а также может иметь ступень, соответственно обусловленную первым окрашенным слоем пиксела и вторым окрашенным слоем пиксела.

[0023] Настоящим изобретением также является жидкокристаллическое устройство отображения, содержащее подложку цветового фильтра первого изобретения, противоположную подложку, находящуюся перед подложкой цветового фильтра, и жидкокристаллический слой, помещенный в промежуток между подложкой цветового фильтра и противоположной подложкой. Подложка цветового фильтра первого изобретения предоставляет возможность пресечения возникновения беспорядка жидкокристаллического ориентирования около пакетных распорок. Следовательно, использование подложки цветового фильтра первого изобретения в жидкокристаллическом устройстве отображения предоставляет возможность пресечения утечки света, возникающей из-за беспорядка жидкокристаллического ориентирования, а также предоставляет возможность реализации жидкокристаллического устройства отображения с высоким коэффициентом контрастности.

[0024] В частности, тип жидкокристаллического устройства отображения конкретно не ограничивается, но настоящее изобретение является эффективным в жидкокристаллических устройствах отображения на скрученных нематических (TN) кристаллах, в которых из-за беспорядка жидкокристаллического ориентирования около пакетных распорок может возникнуть утечка света. Таким образом, предпочтительно, чтобы жидкокристаллическое устройство отображения было устройством на скрученных нематических (TN) кристаллах.

[0025] Вторым изобретением является подложка цветового фильтра, имеющая первый окрашенный слой пиксела, светоэкранирующий слой и второй окрашенный слой пиксела, которые располагаются бок о бок на подложке, причем светоэкранирующий слой имеет вторую широкую часть, выступающую, по меньшей мере, к первому окрашенному слою пиксела, и располагается таким образом, чтобы частично перекрывать края первого окрашенного слоя пиксела и второго окрашенного слоя пиксела, подложка цветового фильтра имеет вторую пакетную распорку, которая включает в себя вторую широкую часть и второй окрашенный слой распорки, контурная линия второй широкой части на стороне второго окрашенного слоя пиксела короче контурной линии второй широкой части на стороне первого окрашенного слоя пиксела, а второй окрашенный слой распорки имеет цвет, аналогичный цвету второго окрашенного слоя пиксела, а также присоединяется ко второму окрашенному слою пиксела.

[0026] Во втором изобретении в качестве основания второй пакетной распорки используется второй окрашенный слой распорки, который имеет цвет, аналогичный цвету второго окрашенного слоя пиксела, и который присоединяется ко второму окрашенному слою пиксела таким образом, чтобы первый окрашенный слой пиксела не использовался в качестве основания второй пакетной распорки. Соответственно, в области перекрытия второй широкой части с первым окрашенным слоем пиксела могут быть уменьшены продольная и поперечная ширины. Это предоставляет возможность уменьшения толщины верхнего слоя в области перекрытия второй широкой части с первым окрашенным слоем пиксела, а также возможность уменьшения разности уровня ступеней, находящихся на первом окрашенном слое пиксела или второй широкой части на стороне первого окрашенного слоя пиксела около второй пакетной распорки. Второй окрашенный слой распорки присоединяется ко второму окрашенному слою пиксела в области перекрытия второй широкой части со вторым окрашенным слоем распорки. Следовательно, возникают проблемы недостаточного эффекта уменьшения толщины верхнего слоя, большой ступени на втором окрашенном слое пиксела или второй широкой части, а также возникновения беспорядка жидкокристаллического ориентирования. Однако в этом случае область, в которой может возникнуть беспорядок жидкокристаллического ориентирования, является меньше, чем в случае, когда первый окрашенный слой пиксела, который контактирует с более длинной контурной линией второй широкой части, используется в качестве основания (окрашенный слой распорки) второй пакетной распорки. В результате второе изобретение предоставляет возможность пресечения возникновения беспорядка жидкокристаллического ориентирования около второй пакетной распорки. В данном случае область, в которой может возникнуть беспорядок жидкокристаллического ориентирования, может сохраняться сравнительно малой, и следовательно, возможно беспрепятственно экранировать от света область, в которой может возникнуть беспорядок жидкокристаллического ориентирования посредством использования светоэкранирующего элемента, обеспечиваемого на противоположной подложке (например, на подложке TFT), которая располагается противоположно по отношению к подложке цветового фильтра с помещенным в промежуток между ними жидкокристаллическим слоем. Второй окрашенный слой распорки имеет цвет, аналогичный цвету второго окрашенного слоя пиксела, и следовательно, второй окрашенный слой распорки и второй окрашенный слой пиксела могут быть сформированы за один процесс. В результате появляется возможность беспрепятственного достижения стабильной формы основания второй пакетной распорки аналогично первому изобретению. Использование подложки цветового фильтра, имеющей конфигурацию, аналогичную вышеупомянутой конфигурации в жидкокристаллическом устройстве отображения, предоставляет возможность пресечения возникновения аномалий притирки, возникающих из-за ступеней, находящихся на второй широкой части, первом окрашенном слое пиксела или втором окрашенном слое пиксела около второй пакетной распорки, а также предоставляет возможность пресечения возникновения разности между возможностью жидкокристаллического ориентирования на частях, на которых сформированы ступени, и на других частях. Следовательно, появляется возможность пресечения возникновения беспорядка жидкокристаллического ориентирования около второй пакетной распорки. В результате утечка света, возникающая из-за беспорядка жидкокристаллического ориентирования, может быть пресечена, кроме того, может быть реализовано жидкокристаллическое устройство отображения с высоким коэффициентом контрастности.

[0027] Настоящим изобретением также является жидкокристаллическое устройство отображения, содержащее подложку цветового фильтра второго изобретения, противоположную подложку, находящуюся перед подложкой цветового фильтра, и жидкокристаллический слой, помещенный в промежуток между подложкой цветового фильтра и противоположной подложкой, а также является жидкокристаллическим устройством отображения, в котором противоположная подложка имеет светоэкранирующий элемент в области перекрытия второго окрашенного слоя распорки со светоэкранирующим слоем подложки цветового фильтра в горизонтальной проекции. В подложке цветового фильтра второго изобретения второй окрашенный слой распорки соединяется с окрашенным слоем пиксела в области перекрытия второго окрашенного слоя распорки со светоэкранирующим слоем. Как было описано выше, возникновение беспорядка жидкокристаллического ориентирования является проблемой, и следовательно, предпочтительно, чтобы область перекрытия второго окрашенного слоя распорки со светоэкранирующим слоем была экранирована от света. В этом случае свет может быть беспрепятственно блокирован от области перекрытия второго окрашенного слоя распорки со светоэкранирующим слоем посредством использования светоэкранирующего элемента, обеспечиваемого на подложке, которая находится напротив подложки цветового фильтра, без добавления нового элемента.

[0028] Третьим изобретением является подложка цветового фильтра, на которой окрашенный слой пиксела и «островообразный» светоэкранирующий слой, который окружен окрашенным слоем пиксела, располагаются бок о бок на подложке, причем края светоэкранирующего слоя и окрашенного слоя пиксела перекрываются, подложка цветового фильтра имеет третью пакетную распорку, которая имеет светоэкранирующий слой и третий окрашенный слой распорки, кроме того, третий окрашенный слой распорки имеет цвет, аналогичный цвету окрашенного слоя пиксела, и обеспечивается на ра
