Реферат

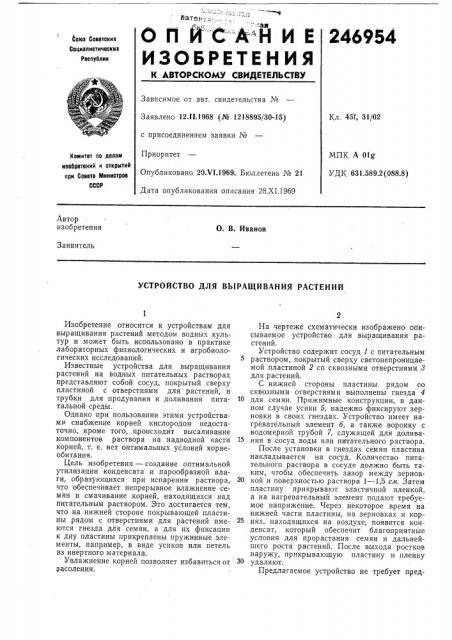

246954

О l1 И Е

ИЗОБРЕТЕНИЯ

Сома Советских

Социалистических

Республик к автоРскомь свидетельствь

Зависимое от авт. свидетельства №

Заявлено 12.II.1968 (№ 1218895/30-15) с присоединением заявки №

Приоритет

Опубликовано 20Х1.1969. Бюллетень № 21

Дата опубликования описания 28.XI.1969

Кл. 45f, 31/02

МПК А Olg

УДК 631.589.2(088.8) Комитет по делам иао0ретений и открытий при Совете Министров

СССР

Автор изобретения

О. В. Иванов

Заявитель

УСТРОЙСТВО ДЛЯ ВЬ1РАЩИВАНИЯ РАСТЕНИЙ

Изобретение относится к устройствам для выращивания растений методом водных культур и может быть использовано в практике лабораторных физиологических и агробиологических исследований.

Известные устройства для выращивания растений на водных питательных растворах представляют собой сосуд, покрытый сверху пластиной с отверстиями для растений, и трубки для продувания и доливания питатальной среды.

Однако при пользовании этими устройствами снабжение корней кислородом недостаточно, кроме того, происходит высаливание компонентов раствора на надводной части корней, т. е. нет оптимальных условий корнеобитания.

Цель изобретения — создание оптимальной утилизации конденсата и парообразной влаги, образующихся при испарении раствора, что обеспечивает непрерывное влажнение семян и смачивание корней, находящихся над питательным раствором. Это достигается тем, что на нижней стороне покрывающей пластины рядом с отверстиями для растений имеются гнезда для семян, а для их фиксации к дну пластины прикреплены пружинные элементы, например, в виде усиков или петель из инертного материала.

Увлажнение корней позволяет избавиться от засоления.

На чертеже схематически изображено описываемое устройство для выращивания растений.

Устройство содержит сосуд 1 с питательным раствором, покрытый сверху светонепроницаемой пластиной 2 со сквозными отверстиями 8 для растений.

С нижней стороны пластины рядом со сквозными отверстиями выполнены гнезда 4

1О для семян. Прижимные конструкции, в данном случае усики 5, надежно фиксируют зерновки в своих гнездах. Устройство имеет нагревательный элемент 6, а также воронку с водомерной трубой 7, служащей для долива15 ния в сосуд воды или питательного раствора.

После установки в гнездах семян пластина накладывается на сосуд. Количество питательного раствора в сосуде должно быть таким, чтобы обеспечить зазор между зернов20 кой и поверхностью раствора 1 — 1,5 см. Затем пластину прикрывают эластичной пленкой, а на нагревательный элемент подают требуемое напряжение. Через некоторое время на нижней части пластины, на зерновках и кор25 нях. находящихся на воздухе, появится конденсат, который обеспечит благоприятные условия для прорастания семян и дальнейшего роста растений. После выхода ростков наружу, прикрывающую пластину и пленку

3О удаляют.

Предлагаемое устройство не требует предПредмет изобретения

Составитель Л. Артамонова

Техред Т. 11. Курилко

Редактор В. Сорокин

Корректор О. И. Усова

Заказ 3048у10 Тираж 480 Подписное

Ц1-1ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 йарительного проращивания семян перед их культивированием на питательном растворе, кроме того, дает возможность выращивать растения из геофильных семян.

Устройство для выращивания растений методом водных культур и для проращивания семян в конденсате, состоящее из сосуда с питательным раствором, нагревателя питательного раствора, приспособлений для поддержания исходного уровня раствора и учета его расхода растениями, светонепроницаемой пластины с отверстиями для растений, отличающееся тем, что, с целью оптимальной утилизации конденсата и парообразной влаги, образующихся при испарении раствора, на нижней стороне пластины рядом с отверстиями для растений имеются гнезда для семян, а для фиксации последних к дну пластины прикреплены пружинные элементы, например, в виде усиков или петель из инертного материала,
