Инерционный воздухоочиститель

Инерционный воздухоочиститель

Иллюстрации

Показать все

Реферат



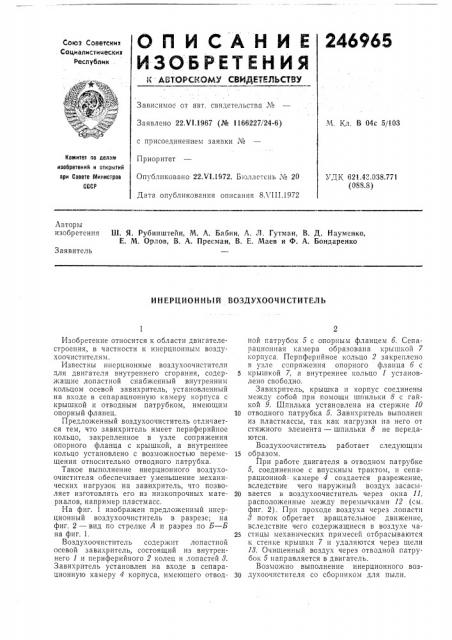

Союз Советских

Социалистических

Республин .

К" АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 22.Ч1.1967 (№ 1166227/24-6) М. Кл. В 04с 5110З с присоединением заявки №

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 22.VI.1972. Бюллетень № 20

УДК 621.42.038.771 (088,8) Дата опубликования описания 8Л 1П.1972

Авторы изобретения

Ш. Я. Рубинштейн, М. А. Бабин, A. Л. Гутман, В. Д. Науменко, Е. М. Орлов, В. A. Пресман, В. Е. Маев и Ф. A. Бондаренко

Заявитель

ИНЕРЦИОННЫЙ ВОЗДУХООЧИСТИТЕЛЬ

Изобретение относится к области двигателестроения, в частности к инерционным воздухоочистителям.

Известны инерционные воздухоочистители для двигателя внутреннего сгорания, содержащие лопастной снабженный внутренним кольцом осевой завихритель, установленный на входе в сепарационную камеру корпуса с крышкой и отводным патрубком, имеющим опорный фланец.

Предложенный воздухоочиститель отличается тем, что завихритель имеет периферийное кольцо, закрепленное в узле сопряжения опорного фланца с крышкой, а внутреннее кольцо установлено с возможностью перемещения относительно отводного патрубка.

Такое выполнение инерционного воздухоочистителя обеспечивает уменьшение механических нагрузок на завихритель, что позволяет изготовлять его из низкопрочных материалов, например пластмасс.

На фиг. 1 изображен предложенный инерционный воздухоочиститель в разрезе; на фиг, 2 — вид по стрелке А и разрез по Б — Б на фиг. 1.

Воздухоочиститель содержит лопастной осевой завихритель, состоящий из внутреннего 1 и периферийного 2 колец и лопастей 8.

Завихритель установлен на входе в сепарационную камеру 4 корпуса, имеющего отводной патрубок 5 с опорным фланцем б. Сепарационная камера образована крышкой 7 корпуса. Периферийное кольцо 2 закреплено в узле сопряжения опорного фланца б с

5 крышкой 7, а внутреннее кольцо 1 установлено свободно.

3авихритель, крышка и корпус соединены между собой при помощи шпильки 8 с гайкой 9. Шпилька установлена на стержне 10

10 отводного патрубка 5. Завихритель выполнен из пластмассы, так как нагрузки на него от стяжного элемента — шпильки 8»е передаются.

Воздухоочиститель работает следующим

15 образом.

При работе двигателя в отводном патрубке

5, соединенное с впускным трактом, и сепарационной- камере 4 создается разрежение, вследствие чего наружный воздух засасы20 вается в воздухоочиститель через окна 11, расположенные между перемычками 12 (см. фиг. 2). При проходе воздуха через лопасти

8 поток обретает вращательное движение, вследствие чего содержащиеся в воздухе ча25 стицы механических примесей отбрасываются к стенке крышки 7 и удаляются через щели

И. Очищенный воздух через отводной патрубок 5 направляется в двигатель.

Возможно выполнение инерционного воз3о духоочистителя со сборником для пыли, 246965

Предмет изобретения

Жгг, / ввл

Фиг. 2

Составитель Л. Синай

Техред Л. Куклина

Корректор А. Васильева

Редактор Э. Рубан

Заказ 2481/4 Изд. № 1063 Тираж 406 Подписное

ЦНИИГ1И Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Инерционный воздухоочиститель для двигателя внутреннего сгорания, содержащий лопастной снабженный внутренним кольцом осевой завихрнтель, установленный на входе в сепарационную камеру корпуса с крышкой и отводным патрубком, имеющим опорный фланец, отличающийся тем, что, с цель1о уменьшения механических нагрузок на завнхритель, последний имеет периферийное кольцо, закрепленное в узле сопряжения

5 опорного фланца с крышкой, а внутреннее кольцо установлено с возможностью перемещения относительно отводного патрубка.
