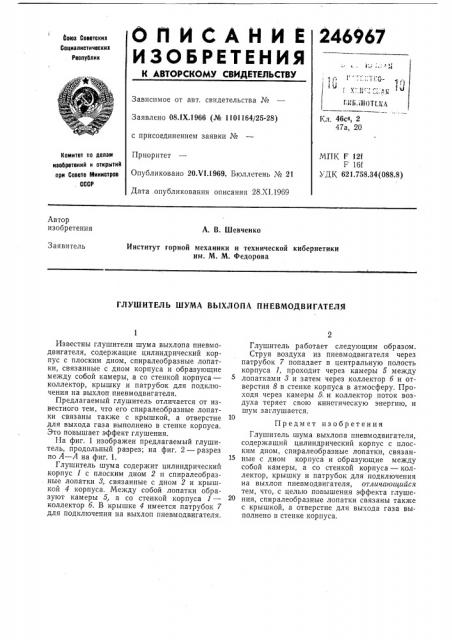

246967

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Г31Б.i330TL1i g

Кл. 46со, 2

47а, 20

Заявлено 08ЛХ.1966 (№ 1101164/25-28) с присоединением заявки №

Приоритет

Опубликовано 20.V3.1969. Бюллетень № 21

Дата опубликования описания 28.Х1,1969

МПК F 12f

F 16f

УДК 621.758.34(088.8) Комитет по делам изобретений и открытий при Соеете Министров. СССР

Автор изобретения

А. В. Шевченко

Заявитель

Институт горной механики и технической кибернетики им. М. М. Федорова

ГЛУШИТЕЛЬ ШУМА ВЫХЛОПА ПНЕВМОДВИГАТЕЛЯ

Известны глушители шума выхлопа пневмодвигателя, содержащие цилиндрический корпус с плоским дном, спиралеобразные лопатки, связанные с дном корпуса и образующие между собой камеры, а со стенкой корпуса— коллектор, крышку и патрубок для подключения на выхлоп пневмодвигателя.

Предлагаемый глушитель отличается от известного тем, что его спиралеобразные лопатки связаны также с крышкой, а отверстие для выхода газа выполнено в стенке корпуса.

Это повышает эффект глушения.

На фиг. 1 изображен предлагаемый глушитель, продольный разрез; на фиг. 2 — разрез по А — А на фиг. 1.

Глушитель шума содержит цилиндрический корпус 1 с плоским дном 2 и спиралеобразные лопатки 8, связанные с дном 2 и крышкой 4 корпуса. Между собой лопатки образуют камеры 5, а со стенкой корпуса 1— коллектор б. В крышке 4 имеется патрубок 7 для подключения на выхлоп пневмодвигателя.

Глушитель работает следующим образом.

Струя воздуха из пневмодвигателя через патрубок 7 попадает в центральную полость корпуса 1, проходит через камеры 5 между лопатками 8 и затем через коллектор б и отверстия 8 в стенке корпуса в атмосферу. Проходя через камеры 5; и коллектор поток воздуха теряет свою кинетическую энергию, и шум заглушается.

Предмет изобретения

Глушитель шума выхлопа пневмодвигателя, содержащий цилиндрический корпус с плоским дном, спиралеобразные лопатки, связанные с дном корпуса и образующие между собой камеры, а со стенкой корпуса — коллектор, крышку и патрубок для подключения на выхлоп пневмодвигателя, отличающийся тем, что, с целью повышения эффекта глушения, спиралеобразные лопатки связаны также с крышкой, а отверстие для выхода газа выполнено в стенке корпуса.

246967

Составитель М. Нанкин

Текред Т. П. Курилко Корректор В. И. Жолудева

Редактор С. Сюткина

Типография, пр. Сапунова, 2

Заказ 3048/14 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва 5К-35, Раушская наб., д, 4/5
