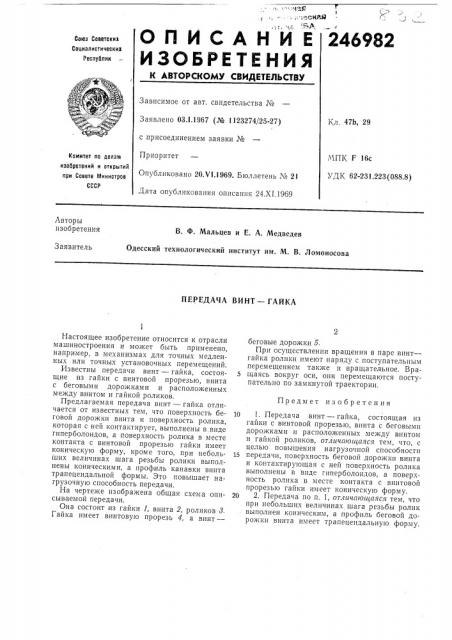

ОПИСАНИ Е 246982

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 03.1.1967 (Л 1123274/25-27) с присоединением заявки М

Приоритет

Опубликовано 20.И.1969. Бюллетень М 21

Кл 47b 29

МПК F 16с

УДК 62-231,223(088.8) К о хтитет по делам изобретений и открытий при Совете йтиннстров

СССР

Дата опубликования описания 24.Х1.1969

Авторы изобретения

В. Ф. Мальцев и E. А. Медведев

Одесский технологический институт им. М. В. Ломоносова

Заявитель

ПЕРЕДАЧА ВИНТ вЂ” ГАЙКА

Предмет изобретения

Настоящее изобретение относится к отрасли машиностроения и может быть применено, например, в механизмах для точных медленных или точных установочных перемещений.

Известны передачи винт — гайка, состоящие из гайки с винтовой прорезью, винта с беговыми дорожками и расположенных между винтом и гайкой роликов.

Предлагаемая передача винт — гайка отличается от известных тем, что поверхность беговой дорожки винта и поверхность ролика, которая с ней контактирует, выполнены в виде гиперболоидов, а поверхность ролика в месте контакта с винтовой прорезью гайки имеет коническую форму, кроме того, при небольших величинах шага резьбы ролики выполнены коническими, а профиль канавки винта трапецеидальной формы. Это повышает нагрузочную способность передачи.

На чертеже изображена общая схема описываемой передачи.

Она состоит из гайки 1, винта 2, роликов 3.

Гайка имеет винтовую прорезь 4, а винт— беговые дорожки а.

При осуществлении вращения в паре винт— гайка ролики имеют наряду с поступательным перемещением также и вращательное. Вра5 щаясь вокруг оси, они перемещаются поступательно по замкнутой траектории, 10 1. Передача винт — гайка, состоящая из гайки с винтовой прорезью, винта с беговыми дорожками и расположенных втежду винтом и гайкой роликов, отличаюш,аяся тем, что, с целью повышения нагрузочной способности

15 передачи, поверхность беговой дорожки винта и контактирующая с ней поверхность ролика выполнены в виде гиперболоидов, а поверхность ролика в месте контакта с винтовой прорезью гайки имеет коническую форму.

20 2. Передача по п. 1, отличающаяся тем, что при небольших величинах шага резьбы ролик выполнен коническим, а профиль беговой дорожки винта имеет трапецендальную форму.
