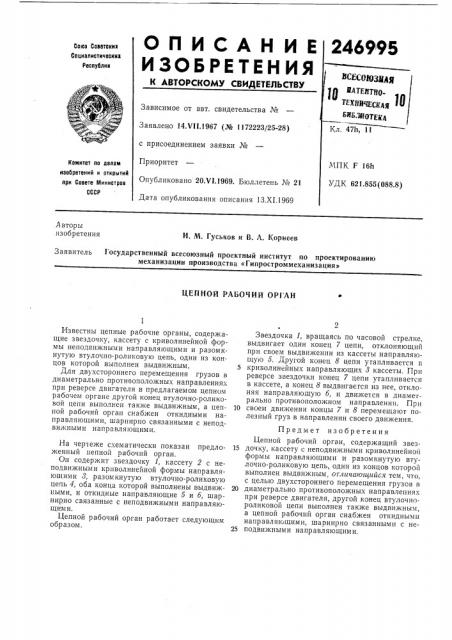

О П И С Л Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Саюэ Советских

Социалистических

Республик всксо@ цдя ц»тнтнв

ТЕХЯИЕ »у 115- 0таКд

Зависимое от авт. свидетельства №

Заявлено 14.VI I.1967 (№ 1172223/25-28) с присоединением заявки №

Приоритет

Опубликовано 20.VI.1969. Бюллетень № 21

Дата опубликования описания 13.XI.1969

Кл. 47h; 11

МПК F 16h

УДК 621.855 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

И. М. Гуськов и В. А. Корнеев

Заявитель Государственный всесоюзный проектный институт по проектированию механизации производства «Гипростроммеханизация»

ЦЕПНОЙ РАБОЧИЙ ОРГАН

Известны цепные рабочие органы, содержащие звездочку, кассету с криволинейной формы неподвижными направляющими и разомкнутую втулочно-роликовую цепь, один из концов которой выполнен выдвижным.

Для двухстороннего перемещения грузов в диаметрально противоположных направлениях при реверсе двигателя в предлагаемом цепном рабочем органе другой конец втулочно-роликовой цепи выполнен также выдвижным, а цепной рабочий орган снабжен откидными направляющими, шарнирно связанными с неподвижными направляющими.

На чертеже схематически показан предложенный цепной рабочий орган.

Он содержит звездочку 1, кассету 2 с неподвижными криволинейной формы направляющими 8, разомкнутую втулочно-роликовую цепь 4, оба конца которой выполнены выдвижными, и откидные направляющие 5 и б, шарнирно связанные с неподвижными направляющимии.

Цепной рабочий орган работает следующим образом.

Звездочка 1, вращаясь по часовой стрелке, выдвигает один конец 7 цепи, отклоняющий при своем выдвижении из кассеты направляющую 5. Другой конец 8 цепи угапливается г, 5 криволинейных направляющих 3 кассеты. При реверсе звездочки конец 7 цепи утапливается в кассете, а конец 8 выдвигаегся из нее, отклоняя направляющую б, и движется в диаметрально противоположном направлении. При

10 своем двихкении концы 7 и 8 перемещают полезный груз в направлении своего движения.

Предмет изобретения

Цепной рабочий орган, содержащий звез15 дочку, кассету с неподвижными криволинейной формы направляющими и разомкнутую втулочно-роликовую цепь, один из концов которой выполнен выдвижным, отличающийся тем, что. с целью двухстороннего перемещения грузов в

20 диаметрально противоположных направлениях при реверсе двигателя, другой конец втулочнороликовой цепи выполнен также выдвижным, а цепной рабочий орган снабжен откидными направляющими, шарнирно связанными с не25 подвижными направляющими, 246995

5 1
