Осветительное устройство, устройство отображения и телевизионный приемник

Осветительное устройство, устройство отображения и телевизионный приемник

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

Настоящее изобретение относится к осветительному устройству, устройству отображения и телевизионному приемнику.

УРОВЕНЬ ТЕХНИКИ

Осветительное устройство, раскрытое в Патентном документе 1, известно в качестве осветительного устройства, используемого в устройстве отображения телевизионного приемника. Осветительное устройство включает в себя светоизлучающие компоненты и световодные элементы. Каждый светоизлучающий компонент испускает лучи света, по существу параллельные поверхности отображения жидкокристаллической панели. Лучи света проникают в световодные элементы и выходят из поверхностей выхода света световодных элементов. Лучи света, которые выходят из поверхностей выхода света, распространяются до оптического элемента, расположенного на противоположной стороне жидкокристаллической панели от поверхности отображения. Оптический элемент включает в себя рассеиватель, сконфигурированный для рассеяния падающего света. Как результат, достигается равномерное в плоскости распределение яркости на поверхности отображения жидкокристаллической панели.

Патентный документ 1: Опубликованная заявка № 2006-108045 на выдачу патента Японии

ЗАДАЧА, РЕШАЕМАЯ ИЗОБРЕТЕНИЕМ

В осветительном устройстве, имеющем вышеприведенную конфигурацию, зазоры в заранее определенных размерах могут быть предусмотрены между соседними световодными элементами по следующим причинам. Во время монтажа множества световодных элементов возникают погрешности сборки. Если никакие зазоры не предусмотрены, световодные элементы могут мешать друг другу, когда они монтируются. Более того, зазоры могут быть предусмотрены для компенсации мешающего воздействия между световодными элементами вследствие теплового расширения, которое может возникать, в то время как светоизлучающие компоненты испускают свет. Однако лучи света, которые выходят из поверхностей выхода света, менее вероятно должны достигать зазоров между соседними световодными элементами. Поэтому области, соответствующие зазорам, видны в качестве темных линий на поверхности отображения жидкокристаллической панели, и возникает неравномерная яркость.

СУЩНОСТЬ НАСТОЯЩЕГО ИЗОБРЕТЕНИЯ

Настоящее изобретение было сделано ввиду вышеизложенных обстоятельств. Задача настоящего изобретения состоит в том, чтобы предотвратить появление неравномерной яркости.

ЗАДАЧА, РЕШАЕМАЯ ИЗОБРЕТЕНИЕМ

Для решения вышеприведенной задачи осветительное устройство по настоящему изобретению включает в себя множество блоков источника света, оптический элемент и отражательный элемент. Блоки источника света включают в себя по меньшей мере светоизлучающие компоненты и световодные элементы. Блоки источника света расположены из условия, чтобы зазоры были предусмотрены между соседними световодными элементами. Каждый световодный элемент имеет первую поверхность выхода света, через которую выходит свет, принятый из светоизлучающего компонента. Оптический элемент расположен так, чтобы быть обращенным на первую поверхность выхода света, и сконфигурирован для приема света, выходящего из первой поверхности выхода света. Отражательный элемент расположен так, чтобы покрывать зазоры на противоположной стороне от оптического элемента, и сконфигурирован для отражения света. Слово «отражать» здесь указывает ссылкой не только на просто отражение света, но также на рассеяние света.

При этой конфигурации свет из светоизлучающих компонентов проникает в световодный элемент и выходит из первой поверхности выхода света в оптический элемент. Свет, который выходит из второй поверхности выхода света, отражается от отражательного элемента и распространяется в оптический элемент через соответствующий зазор. Так как свет распространяется через зазор, область, соответствующая зазору на поверхности отображения жидкокристаллической панели, менее вероятно должна распознаваться в качестве темной линии. Поэтому должна менее вероятно возникать неравномерная яркость. Более того, световодный элемент не требует выступов и впадин на поверхности, на которой образована первая поверхность выхода света. Поэтому поверхность отображения жидкокристаллической панели не принимает неблагоприятных оптических эффектов, в том числе пятен и каемок.

Предпочтительные варианты осуществления настоящего изобретения могут быть сконфигурированы, как изложено ниже.

(1) Каждый световодный элемент может иметь вторую поверхность выхода света в обеих граничных частях, которые являются обращенными на соответствующий зазор. При этой конфигурации лучи света распространяются в зазоры рядом с соответственными сторонами световодного элемента.

(2) Каждый световодный элемент может иметь вторую поверхность выхода света в обеих граничных частях, которые являются обращенными на прорезь. При этой конфигурации свет распространяется в прорезь световодного элемента. Поэтому область, соответствующая прорези, на поверхности отображения жидкокристаллической панели менее вероятно должна распознаваться в качестве темной линии и, таким образом, не возникает неравномерная яркость.

(3) Каждая вторая поверхность выхода света может быть криволинейной поверхностью, сформированной, из условия чтобы расстояние до оптического элемента постепенно уменьшалось до наименьшего расстояния на стороне, примыкающей к зазору. При этой конфигурации свет из второй поверхности выхода света распространяется в зазор.

(4) Каждая вторая поверхность выхода света может быть наклонной поверхностью, сформированной, из условия чтобы расстояние до оптического элемента постепенно уменьшалось до наименьшего расстояния на стороне, примыкающей к зазору. При этой конфигурации свет из второй поверхности выхода света распространяется в зазор.

(5) Каждый световодный элемент имеет поверхность, сформированную по существу в форме дуги на виде в поперечном разрезе на стороне, противоположной от первой поверхности выхода света. Поверхность включает в себя по меньшей мере одну вторую поверхность выхода света. При этой конфигурации большее количество света из второй поверхности выхода света распространяется в зазор.

(6) Первая поверхность выхода света является плоской поверхностью, сформированной, из условия чтобы расстояние до оптического элемента было постоянным. При этой конфигурации лучи света, которые выходят из первой поверхности выхода света, распространяются в одном и том же направлении на оптический элемент. Поэтому может быть достигнуто равномерное в плоскости распределение яркости жидкокристаллической панели.

(7) Оптический элемент включает в себя рассеиватель, изготовленный из прозрачного полимерного элемента основы с рассеивающими частицами, разбросанными на нем. При этой конфигурации свет, который проникает в рассеиватель, рассеивается рассеивающими частицами и, таким образом, менее вероятно должна возникать неравномерная яркость.

(8) Светоизлучающие компоненты являются светоизлучающими диодами, смонтированными на монтажных платах. При этой конфигурации может достигаться высокая яркость.

(9) Каждая первая поверхность выхода света сконфигурирована, из условия чтобы свет выходил через нее, с оптической осью, по существу перпендикулярной оптической оси света, испускаемого из светоизлучающего компонента. При этой конфигурации светоизлучающим компонентам не нужно быть расположенными на противоположной стороне от первых поверхностей выхода света. Поэтому блоки источника света могут быть уменьшены по размеру.

(10) Отражательный элемент расположен на поверхности каждого световодного элемента на противоположной стороне от первой поверхности выхода света в зазоре и сконфигурирован для отражения света, который просачивается из световодного элемента во внешнее пространство, по направлению вовнутрь световодного элемента. При этой конфигурации может достигаться высокая яркость.

(11) Отражательный элемент является отражательным листом, изготовленным из синтетического полимера и имеющим поверхность белого цвета, которая обеспечивает высокую отражательную способность. При этой конфигурации отражательный элемент может легко подготавливаться.

(12) Каждый блок источника света имеет множество секций, которые отделены друг от друга прорезью и оптически независимы друг от друга. При этой конфигурации не обязательно компоновать множество блоков источника света на монтажных платах и, таким образом, блоки источника света могут без труда компоноваться.

(13) Световодные элементы расположены двумерным образом вдоль плоскостного направления первой поверхности выхода света. Так как первые поверхности выхода света световодных элементов расположены двумерным образом, гораздо менее вероятно должна возникать неравномерная яркость на всей площади осветительного устройства.

Затем, для решения задачи, упомянутой ранее, устройство отображения по настоящему изобретению включает в себя вышеприведенное осветительное устройство, а панель отображения сконфигурирована для выдачи отображения с использованием света из осветительного устройства.

Согласно такому устройству отображения осветительное устройство, которое освещает панели отображения, обеспечивает стабильную яркость. Поэтому может выдаваться высококачественное отображение.

Примером панели отображения является жидкокристаллическая панель. Такое устройство отображения может использоваться в качестве жидкокристаллического устройства отображения в различных применениях, в том числе дисплеях телевизионных приемников и персональных компьютеров. Такое устройство отображения особенно предпочтительно в применения с большими экранами.

РЕЗУЛЬТАТ ИЗОБРЕТЕНИЯ

Согласно настоящему изобретению неравномерность яркости возникает с меньшей вероятностью.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг. 1 - покомпонентное изображение в перспективе, иллюстрирующее общую конструкцию телевизионного приемника согласно первому варианту осуществления;

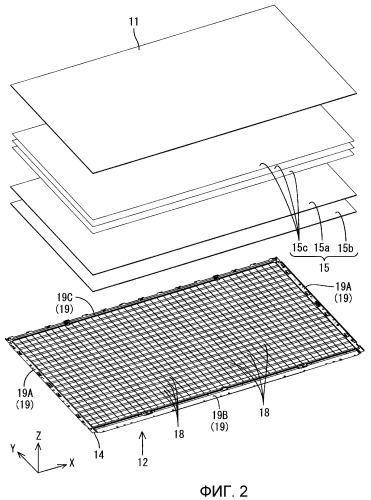

Фиг. 2 - покомпонентное изображение в перспективе, иллюстрирующее общую конструкцию жидкокристаллической панели и блока подсветки;

Фиг. 3 - вид сверху блока подсветки;

Фиг. 4 - вид в поперечном разрезе жидкокристаллического устройства отображения по его длинной стороне;

Фиг. 5 - увеличенный вид в поперечном разрезе, иллюстрирующий краевую часть жидкокристаллического устройства отображения на фиг. 4;

Фиг. 6 - увеличенный вид в поперечном разрезе световодной пластины, проиллюстрированной на фиг. 5;

Фиг. 7 - увеличенный вид в поперечном разрезе нижней краевой части жидкокристаллического устройства отображения на фиг. 3 по направлению короткой стороны;

Фиг. 8 - увеличенный вид в поперечном разрезе верхней краевой части жидкокристаллического устройства отображения на фиг. 3 вдоль его короткой стороны;

Фиг. 9 - увеличенный вид в поперечном разрезе средней части жидкокристаллического устройства отображения по его короткой стороне;

Фиг. 10 - увеличенный вид в поперечном разрезе световодной пластины на фиг. 9;

Фиг. 11 - вид сверху, иллюстрирующий компоновку световодных пластин;

Фиг. 12 - вид сверху световодной пластины;

Фиг. 13 - вид снизу световодной пластины;

Фиг. 14 - увеличенный вид в поперечном разрезе световодных пластин, проиллюстрированных на фиг. 6 и вытянутых в направлении оси Z;

Фиг. 15 - увеличенный вид в разрезе световодных пластин, вытянутых в направлении оси Z, согласно второму варианту осуществления настоящего изобретения; и

Фиг. 16 - увеличенный вид в разрезе световодных пластин, вытянутых в направлении оси Z, согласно третьему варианту осуществления настоящего изобретения.

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

10: Жидкокристаллическое устройство отображения;

15: Оптический элемент;

15b: Рассеиватель;

15c: Рассеиватель;

16: Светоизлучающий диод (светоизлучающий компонент);

18: Световодная пластина (световодный элемент);

24: Отражательный лист (отражательный элемент);

36, 47, 48: Поверхность выхода света;

L1 Свет, который выходит из первой поверхности выхода света;

L2 Свет, который выходит из второй поверхности выхода света;

S: Зазор;

TV: Телевизионный приемник; и

U: Блок источника света

НАИЛУЧШИЙ ВАРИАНТ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

<Первый вариант осуществления>

Первый вариант осуществления настоящего изобретения будет пояснен со ссылкой на фиг. с 1 по 14. В этом варианте осуществления будет пояснено жидкокристаллическое устройство 10 отображения. Оси X, оси Y и оси Z на некоторых фигурах соответствуют друг другу, с тем чтобы указывать соответственные направления. На фиг. с 4 по 10 верхняя сторона и нижняя сторона соответствуют стороне передней поверхности и стороне задней поверхности соответственно.

<Конфигурация телевизионного приемника>

Как проиллюстрировано на фиг. 1, телевизионный приемник TV включает в себя жидкокристаллическое устройство 10 отображения (устройство отображения), отсеки Ca и Cb, источник P питания и тюнер T. Отсеки Ca и Cb помещают жидкокристаллическое устройство 10 отображения между собой. Жидкокристаллическое устройство 10 отображения вмещено в отсеки Ca и Cb. Жидкокристаллическое устройство 10 отображения удерживается подставкой S в вертикальном положении, в котором поверхность 11a отображения установлена вдоль по существу вертикального направления (направления оси Y). Жидкокристаллическое устройство 10 отображения имеет в целом ландшафтную прямоугольную форму. Как проиллюстрировано на фиг. 2, жидкокристаллическое устройство 10 отображения включает в себя жидкокристаллическую панель 11, которая является панелью отображения, и блок 12 подсветки (пример осветительного устройства), который является внешним источником света. Жидкокристаллическая панель 11 и устройство 12 подсветки удерживаются вместе имеющим форму рамы обрамлением 13, как проиллюстрировано на фиг. 2.

«Поверхность 11a отображения установлена вдоль вертикального направления» не ограничено условием, что поверхность 11a отображения установлена параллельно вертикальному направлению. Поверхность 11a отображения может быть установлена вдоль направления, более близкого к вертикальному направлению, чем горизонтальному направлению. Например, поверхность 11a отображения может быть наклонной от 0° до 45° к вертикальному направлению, предпочтительно наклонной от 0° до 30°.

<Конфигурация жидкокристаллической панели>

Затем будут пояснены жидкокристаллическая панель 11 и блок 12 подсветки, включенные в жидкокристаллическое устройство 10 отображения. Жидкокристаллическая панель 11 (панель отображения) имеет прямоугольный вид сверху и включает в себя пару прозрачных стеклянных подложек, склеенных вместе с заранее определенным зазором между ними, и жидкие кристаллы, герметизированные между подложками. На одной из стеклянных подложек расположены коммутационные компоненты (например, TFT (тонкопленочные транзисторы)), электроды пикселей и выравнивающая пленка. Коммутационные компоненты присоединены к затворным линиям и истоковым линиям, которые перпендикулярны друг другу. Электроды пикселей присоединены к коммутационным компонентам. На другой стеклянной подложке расположены цветовые фильтры, включающие в себя цветовые секции R (красного цвета), G (зеленого цвета), B (синего цвета), противоэлектрод и выравнивающую пленку. Поляризационные пластины расположены на наружных поверхностях стеклянных подложек, соответственно (смотрите фиг. 5).

<Конфигурация блока подсветки>

Затем будет подробно пояснен блок 12 подсветки. Как проиллюстрировано на фиг. 4, блок 12 подсветки включает в себя шасси 14, оптический элемент 15, светоизлучающие диоды 16 (пример светоизлучающие компоненты, в дальнейшем указываемые ссылкой как СИД), платы 17 СИД и световодные пластины 18 (пример световодных пластин). Шасси 14 имеет в целом коробчатую форму и проем на передней стороне (стороне жидкокристаллической панели 11, стороне выхода света). Оптический элемент 15 скомпонован так, чтобы покрывать проем. СИД 16 являются источниками света, расположенными внутри шасси 14. СИД 16 смонтированы на платах 17 СИД. Лучи света, испускаемого из СИД 16, направляются на оптический элемент 15 световодными пластинами 18.

Блок 12 подсветки дополнительно включает в себя опорный элемент 19, крепежный элемент 20 и теплоотводы 21. Опорный элемент 19 поддерживает рассеиватели 15a и 15b, включенные в оптический элемент 15 со стороны шасси 14. Крепежный элемент 20 удерживает рассеиватели 15a и 15b со стороны жидкокристаллической панели 11. Теплоотводы 21 предусмотрены для рассеяния тепла, вырабатываемого в то время как СИД 16 испускают свет.

Блок 12 подсветки включает в себя некоторое количество блочных излучателей света, расположенных последовательно. Каждый блочный излучатель света включает в себя световодную пластину 18 и СИД 16, расположенные последовательно. СИД 16 расположены в областях боковой грани каждой световодной пластины 18. Некоторое количество блочных излучателей света (двадцать из них на фиг. 3) расположены последовательно вдоль направления компоновки (направления оси Y), в котором последовательно расположены СИД 16 и световодные пластины 18, то есть в тандемном расположении (смотрите фиг. с 7 по 9). Более того, блок 12 подсветки включает в себя некоторое количество блочных источников света (сорок из них на фиг. 3), расположенных параллельно друг другу в направлении, по существу перпендикулярном направлению тандемного размещения (направлению оси Y) и вдоль поверхности 11a отображения (направления оси X). А именно некоторое количество блочных излучателей света расположено в плоскости (то есть в двумерном параллельном расположении) вдоль поверхности 11a отображения (плоскости X-Y) (смотрите фиг. 3).

<Конфигурация шасси>

Затем будут подробно пояснены компоненты блока 12 подсветки. Шасси 14 изготовлено из металла и имеет в целом полую коробчатую форму (или в целом полую чашеобразную форму) с проемом на стороне жидкокристаллической панели 11, как проиллюстрировано на фиг. 4. Шасси 14 включает в себя нижнюю пластину 14a, боковые пластины 14b и опорные пластины 14c. Нижняя пластина 14a имеет прямоугольную форму, подобную жидкокристаллической панели 11. Боковые пластины 14b поднимаются от соответственных кромок нижней пластины 14a. Опорные пластины 14c выступают наружу из соответственных торцевых кромок боковых пластин 14b. Направление длинной стороны и направление короткой стороны шасси 14 соответствуют горизонтальному направлению (направлению оси X) и вертикальному направлению (направлению оси Y) соответственно. Опорные пластины 14c шасси 14 сконфигурированы, из условия чтобы опорный элемент 19 и крепежный элемент 20 были размещены на нем, соответственно, со стороны передней поверхности. Каждая опорная пластина 14c имеет монтажные отверстия 14d, которые являются сквозными отверстиями для крепления обрамления 13, опорного элемента 19 и крепежного элемента 20 вместе винтами, и сформированы в заранее определенных местах. Одно из монтажных отверстий 14d проиллюстрировано на фиг. 8. Часть наружной кромки каждой опорной пластины 14c по длинной стороне согнута так, чтобы быть параллельной соответствующей боковой пластине 14b (смотрите фиг. 4). Нижняя пластина 14a имеет отверстия 14e вставки, которые являются сквозными отверстиями для вставки фиксаторов 23 в них (смотрите фиг. 5 и 6). Световодные пластины 18 установлены на шасси с помощью фиксаторов 23. Нижняя пластина 14a также имеет монтажные отверстия (не показаны). Монтажные отверстия являются сквозными отверстиями для монтажа плат 17 СИД винтами и сформированы в заранее определенных местах.

<Конфигурация оптического элемента>

Как проиллюстрировано на фиг. 4, оптический элемент 15 расположен между жидкокристаллической панелью 11 и световодными пластинами 18. Он включает в себя рассеиватели 15a и 15b, расположенные на стороне световодной пластины 18, и оптический лист 15c, расположенный на стороне жидкокристаллической панели 11. Каждый из рассеивателей 15a и 15b включает в себя прозрачный полимерный материал основы с заранее определенной толщиной и большое количество рассеивающих частей, разбросанных на материале основы. Рассеиватели 15a и 15b имеют функции рассеяния света, который проходит через них. Рассеиватели 15a и 15b, имеющие одинаковую толщину, расположены поверх друг друга. Оптический лист 15c является тонким листом, имеющим меньшую толщину, чем у рассеивателей 15a и 15b. Оптический лист 15c включает в себя три листа, расположенные поверх друг друга, более точно рассеивающий лист, лист линзы и поляризационный лист отражательного типа, расположенные в этом порядке со стороны рассеивателя 15a (15b) (то есть со стороны задней поверхности).

<Конфигурация опорного элемента>

Опорный элемент 19 расположен в частях наружной кромки шасси 14 так, чтобы поддерживать почти полные части наружной кромки пластин 15a и 15b рассеивателя. Как проиллюстрировано на фиг. 3, опорный элемент 19 включает в себя пару опорных деталей 19A короткой стороны и две разных опорных детали 19B и 19C длинной стороны. Опорные детали 19A короткой стороны расположены так, чтобы тянуться вдоль соответственных коротких сторон шасси 14. Опорные детали 19B и 19C

длинной стороны расположены так, чтобы тянуться вдоль соответственных коротких сторон шасси 14. Детали опорного элемента 19 сконфигурированы по-разному согласно местам монтажа. Символы с 19A по 19C используются для независимого указания ссылкой на детали опорного элемента 19. Чтобы указывать ссылкой на опорный элемент 19 как единое целое, используется номер 19 без букв.

Как проиллюстрировано на фиг. 4 и 5, опорные детали 19A короткой стороны имеют по существу идентичные конфигурации. Каждая из них имеет по существу Г-образное поперечное сечение, с тем чтобы тянуться вдоль поверхности опорной пластины 14c и внутренней поверхности боковой пластины 14b. Часть каждой опорной детали 19A короткой стороны, параллельная опорной пластине 14c, вмещает рассеиватель 15b во внутренней области и крепежную деталь 20A короткой стороны во внешней области. Крепежная деталь 20A короткой стороны будет пояснена позже. Опорные детали 19A короткой стороны покрывают по существу полные длины опорных пластин 14c и боковых пластин 14b по коротким сторонам.

Опорные детали 19B и 19C длинной стороны сконфигурированы по-разному. Более точно, первая опорная деталь 19B длинной стороны расположена на нижней стороне на фиг. 3 (нижней стороне в вертикальном направлении) шасси 14. Как проиллюстрировано на фиг. 7, она расположена так, чтобы тянуться вдоль внутренней поверхности опорной пластины 14c и поверхности соседней световодной пластины 18, расположенной на стороне передней поверхности (стороне, противоположной от стороны платы 17 СИД). Первая опорная деталь 19B длинной стороны имеет функцию прижимания соседней световодной пластины 18 со стороны передней поверхности. Первая опорная деталь 19B длинной стороны принимает рассеиватель 15a, который расположен на стороне передней поверхности в области внутренней кромки, а первая крепежная деталь 20B длинной стороны в области внешней кромки. Первая крепежная деталь 20B длинной стороны будет пояснена позже. Область внутренней кромки первой опорной детали 19B длинной стороны имеет ступенчатую часть 19Ba, сформированную так, чтобы соответствовать форме области наружной кромки рассеивателя 15a, который расположен на стороне передней поверхности. Примыкающие к ступенчатой части 19Ba, впадины 19Bb для приема выступов 20Bc первой крепежной детали 20B длинной стороны сформированы в первой опорной детали 19B длинной стороны на внешней стороне по отношению к ступенчатым частям 19Ba. Первая крепежная деталь 19B длинной стороны покрывает по существу полные длины опорной пластины 14c по длинной стороне и несветящихся частей соседних световодных пластин 18 (части 30 монтажа плат и световодной части 32). Ширина первой опорной детали 19B длинной стороны является большей, чем у других опорных деталей 19A и 19C на область, которая покрывает несветящуюся часть.

Вторая опорная деталь 19C длинной стороны расположена на верхней стороне шасси 14 на фиг. 3 (верхней стороне в вертикальном направлении). Как проиллюстрировано на фиг. 8, вторая опорная деталь 19C длинной стороны имеет коленчатое поперечное сечение. Она расположена вдоль внутренних поверхностей опорной пластины 14c, боковой пластины 14b и нижней пластины 14a. Опорный выступ 19Ca рассеивателя сформирован в области опорной детали 19C длинной стороны, параллельной опорной пластине 14c, с тем чтобы выступать на стороне передней поверхности. Опорный выступ 19Ca рассеивателя имеет дугообразное поперечное сечение. Он приводится в соприкосновение с рассеивателем 15b на стороне задней поверхности со стороны задней поверхности. Опорный выступ 19Cb световодной пластины сформирован в области второй опорной детали 19C длинной стороны, параллельной нижней пластине 14a, с тем чтобы выступать на стороне передней поверхности. Опорный выступ 19Cb световодной пластины имеет дугообразное поперечное сечение. Он приводится в соприкосновение с соседней световодной пластиной 18 со стороны задней поверхности. Вторая опорная деталь 19C

длинной стороны имеет функции приема рассеивателей 15a и 15b (то есть функции опоры) и световодной пластины 18. Область второй крепежной детали 19C длинной стороны, параллельная опорной пластине 14c и внутренняя по отношению к опорному выступу 19Ca рассеивателя, приводится в соприкосновение с краевой частью световодной пластины 18 со стороны задней поверхности. Световодная пластина 18 опирается на две точки: на краевую часть опорным выступом 19Ca и на часть основы опорным выступом 19Cb световода. Вторая опорная деталь 19C длинной стороны покрывают по существу полные области опорных пластин 14c и боковых пластин 14b на длинных сторонах. Выступающая часть 19Cc поднимается от наружной кромки второй крепежной детали длинной стороны 19C, с тем чтобы быть обращенной на торцевые поверхности рассеивателей 15a и 15b.

<Конфигурация крепежного элемента>

Как проиллюстрировано на фиг. 3, крепежный элемент 20 расположен в областях внутренней кромки шасси 14. Ширина крепежного элемента 20 является меньшей, чем размер соответствующих сторон шасси 14 и рассеивателей 15a и 15b. Поэтому крепежный элемент 20 нажимает детали части наружной кромки рассеивателей 15a. Крепежный элемент 20 включает в себя крепежные детали 20A короткой стороны, расположенные в соответственной области короткой кромки шасси 14, и множество крепежных деталей 20B и 20C длинной стороны, расположенных в каждой области длинной кромки шасси 14. Детали крепежного элемента 20 сконфигурированы по-разному согласно местам монтажа. Символы с 20A по 20C используются для независимого указания ссылкой на детали крепежного элемента 20. Чтобы указывать ссылкой на крепежный элемент 20 как единое целое, используется номер 20 без букв.

Крепежные детали 20A короткой стороны расположены вокруг центральных частей соответственных областей короткой кромки шасси 14. Они размещены в частях наружной кромки опорных деталей 19A короткой стороны и крепятся винтами. Как проиллюстрировано на фиг. 5, каждая крепежная деталь 20A короткой стороны имеет крепежную лапку 20Aa, которая выступает из корпусной детали, которая привинчена. Рассеиватель 15a прижимается областями кромки крепежных лепестков 20Aa со стороны передней поверхности. Жидкокристаллическая панель 11 размещена на крепежных лепестках 20Aa со стороны поверхности отображения и удерживается между обрамлением 13 и фиксирующими лепестками 20Aa. Прокладочные материалы 20Ab для жидкокристаллической панели 11 расположены на поверхностях фиксирующих лепестков 20Aa.

Крепежные детали 20B и 20C длинной стороны сконфигурированы по-разному. Первые крепежные детали 20B длинной стороны расположены на нижней стороне шасси 14 на фиг. 3 (нижней стороне в вертикальном направлении). Как проиллюстрировано на фиг. 3, три крепежных детали 20B длинной стороны расположены на по существу равных интервалах. Одна из них расположена вокруг середины области длинной стороны шасси 14 на нижней стороне по фиг. 3, а другие две расположены по каждую сторону от расположенной посередине. Они размещены в области наружной кромки первой опорной детали 19B длинной стороны и привинчены. Как проиллюстрировано на фиг. 7, каждая крепежная деталь 20B длинной стороны имеет крепежный лепесток 20Ba на внутренней стороне, подобный крепежным деталям 20A короткой стороны. Поверхность крепежного лепестка 20Ba на стороне задней поверхности прижимает рассеиватель 15a. Поверхности на стороне передней поверхности принимают жидкокристаллическую панель 11 отображения через прокладочные материалы 20Bb. Крепежные детали 20B длинной стороны имеют ширины, большие чем у других крепежных деталей 20A и 20C, с тем чтобы соответствовать первым опорным деталям 19B длинной стороны. Выступы 20Bc для позиционирования первых крепежных деталей 20B длинной стороны по отношению к первым опорным деталям 19B длинной стороны сформированы на поверхностях крепежных деталей 20B длинной стороны на стороне задней поверхности.

Крепежные детали 20C длинной стороны расположены на верхней стороне шасси 14 на фиг. 3 (верхней стороне в вертикальном направлении). Как проиллюстрировано на фиг. 3, две крепежных детали 20C длинной стороны расположены в области длинной кромки шасси 14 на верхней стороне по фиг. 3. Они размещены непосредственно на опорной пластине 14c шасси 14 и привинчены. Как проиллюстрировано на фиг. 8, каждая крепежная деталь 20C длинной стороны имеет крепежный лепесток 20Ca на внутренней стороне подобно крепежным деталям 20A короткой стороны и первым деталям 20B перфорации длинной стороны. Поверхности крепежных лепестков 20Ca на стороне задней поверхности прижимают рассеиватель 15a, а поверхности на стороне передней поверхности принимают жидкокристаллическую панель 11 через прокладочные материалы 20Cb. Другие прокладочные материалы 20Cc предусмотрены между крепежными лепестками 20Ca вторых крепежных деталей 20C длинной стороны и обрамлением.

<Конфигурация теплоотвода>

Теплоотводы 21 изготовлены из синтетического полимера или металла, имеющего высокую теплопроводность и сформированного в пластинчатом профиле. Как проиллюстрировано на фиг. 5 и 7, теплоотводы 21 расположены, соответственно, внутри и снаружи шасси 14. Теплоотвод 21 внутри шасси 14 размещен между нижней пластиной 14a шасси 14 и платами 17 СИД. Он имеет вырезы для компонентов в некоторых областях. Теплоотвод 21 снаружи шасси 14 присоединен к задней поверхности нижней пластины 14a шасси 14.

<Конфигурация СИД>

Как проиллюстрировано на фиг. 10, СИД 16 установлены поверхностным монтажом на платы 17 СИД, то есть СИД 16 являются СИД с поверхностным монтажом. Каждый СИД 16 имеет в целом подобную блоку форму, которая является длинной в горизонтальном направлении. СИД 16 - СИД бокового излучения. Боковая поверхность каждого СИД 16, которая встает вертикально из поверхности монтажа, является светоизлучающей поверхностью 16a. Поверхность монтажа размещена напротив платы 17 СИД (то есть нижней поверхности, которая находится в соприкосновении с платой 17 СИД). Световая ось LA у света, испускаемого из СИД 16, по существу параллельна поверхности 11a отображения жидкокристаллической панели 11 отображения (поверхности 36 выхода света световодной пластины 18) (смотрите фиг. 7 и 10). Более точно, световая ось LA у света, испускаемого из СИД 16, совпадает с направлением короткой стороны (направлением оси Y) шасси 14, то есть вертикальным направлением. Свет распространяется к верхней стороне в вертикальном направлении (направлении распространения выходящего света из поверхности 16a выхода света) (смотрите фиг. 3 и 7). Свет, испускаемый из СИД 16, трехмерно распространяется вокруг световой оси LA в заданном угловом диапазоне. Его направленность является более высокой, чем у трубок с холодным катодом. А именно угловые распространения СИД 16 показывают тенденцию, что интенсивность излучения СИД 16 значительно высока вдоль световой оси LA и резко уменьшается по мере того, как увеличивается угол относительно световой оси LA. Продольное направление СИД 16 совпадает с направлением длинной стороны шасси 14 (направлением оси X).

Как проиллюстрировано на фиг. 10, СИД 16 включает в себя множество кристаллов 16c СИД, установленных на плате 16b, которая расположена на противоположной стороне от светоизлучающей поверхности 16a (стороне задней поверхности). Кристаллы 16c СИД являются светоизлучающими компонентами. СИД 16 вмещен в корпус 16d, а внутреннее пространство корпуса 16d закрыто полимерным элементом 16e. СИД 16 включает в себя три разных вида кристаллов 16c СИД с разными основными длинами волн излучения. Более точно, каждый кристалл 16c СИД испускает одиночный цвет света красного цвета (R), зеленого цвета (G) или синего цвета (B). Кристаллы 16c СИД расположены параллельно друг другу вдоль продольного направления СИД 16. Корпус 16d сформирован в подобной барабану форме, которая является длинной в горизонтальном направлении, и в белом цвете, который обеспечивает высокую световую отражательную способность. Задняя поверхность платы 16b припаяна к контактной площадке на плате 17 СИД.

<Конфигурация платы СИД>

Каждая плата 17 СИД изготовлена из полимера, а ее поверхности (включая поверхность, обращенную к световодной пластине 18) имеют белый цвет, который обеспечивает высокую световую отражательную способность. Как проиллюстрировано на фиг. 3, плата 17 СИД сформирована в пластинчатой форме, имеющей прямоугольный вид сверху. Плата 17 СИД имеет длинный размер, меньший чем короткий размер нижней пластины 14a и, таким образом, она может частично покрывать нижнюю пластину 14a шасси 14. Платы 17 СИД находятся в плоскостной компоновке в сетчатой конфигурации на поверхности нижней пластины 14a шасси 14. На фиг. 3, пять по направлению длинной стороны шасси 14 на пять по направлению короткой стороны, а всего 25 плат 17 СИД, расположены параллельно друг другу. Рисунки разводки, которые являются металлическими пленками, сформированы на каждой плате 17 СИД, и СИД 16 смонтированы в заранее определенных местах на плате 17 СИД. Платы 17 СИД присоединены к плате внешнего управления, которая не проиллюстрирована на фигурах. Плата управления сконфигурирована для подачи токов для включения СИД 16 и для выполнения управления возбуждением СИД 16. Некоторое количество СИД 16 расположено в плоской сетчатой конфигурации на каждой плате 17 СИД. Шаг компоновки СИД 16 соответствует шагу компоновки световодных пластин 18, которые будут пояснены позже. Более точно, восемь по направлению длинной стороны платы 17 СИД на четыре по направлению ее короткой стороны, а всего 32 СИД 16, расположены параллельно друг другу на плате 17 СИД. Фотодатчики 22 также установлены на соответственных платах 17 СИД. Режим испускания света СИД 16 определяется фотодатчиками 22 и, таким образом, управление с обратной связью может выполняться над СИД (смотрите фиг. 4 и 11). Каждая плата 17 СИД имеет монтажные отверстия 17a для приема фиксаторов 23 для монтажа световодных пластин 18 (смотрите фиг. 6). Она также имеет отверстия 17b позиционирования для позиционирования световодных пластин 18 (смотрите фиг. 10). Отверстия сформированы в местах, соответствующих местам установки световодных пластин 18.

<Конфигурация световодной пластины>

Каждая световодная пластина 18 сделана из по существу прозрачного (то есть обладающего способностью пропускания света) синтетического полимера (например, поликарбоната), показатель преломления которого значительно выше, чем у воздуха. Как проиллюстрировано на фиг. с 7 по 9, световодная пластина 18 вбирает свет, испускаемый из СИД 16 в вертикальном направлении (направлении оси Y), пропускает свет через нее (в плоскостном направлении панели (плоскости X-Y)) и направляет его на оптический элемент 15 (в направлении Z). Как проиллюстрировано на фиг. 12, световодная пластина 18 имеет пластинчатую форму, имеющую в целом прямоугольный вид сверху. Направление длинной стороны световодной пластины 18 параллельно длинной оси LA СИД 16 (направлению испускания света) и направлению короткой стороны шасси 14 (направлению оси Y или вертикальному направлению). Направление короткой стороны параллельно направлению длинной стороны шасси 14 (направлению оси X или горизонтальному направлению). Затем, будет подробно пояснена с
