Устройство управления жидкокристаллическим дисплеем, жидкокристаллический дисплей, способ управления жидкокристаллическим дисплеем, программа и носитель данных

Устройство управления жидкокристаллическим дисплеем, жидкокристаллический дисплей, способ управления жидкокристаллическим дисплеем, программа и носитель данных

Иллюстрации

Показать все

Реферат

Область техники

[0001] Настоящее изобретение относится к (i) устройству управления жидкокристаллическим дисплеем, включающим заднюю подсветку и (ii) способу управления жидкокристаллическим дисплеем.

Уровень техники

[0002] Известны различные стандартные способы, согласно которым предусмотрена подсветка соответствующих участков отображения на экране жидкокристаллической дисплейной панели, причем сигналы яркости подсветки управляются согласно соответствующим частям видеоданных, предназначенных для отображения на участках отображения.

[0003] Например, в патентной литературе 1 раскрыт способ, согласно которому видеоданные разделены на видеозоны, соответственно оснащенные подсветкой, причем сигналы яркости подсветки управляются согласно соответствующим APL (средним уровням сигналов яркости) видеозон.

[0004] Кроме того, в патентной литературе 2 раскрыт способ компенсации отображаемых видеоданных в соответствии с распределением яркости подсветки.

Патентная литература 1

Опубликованный японский патент №3766231 (Дата публикации: 24 ноября 2000 г.)

Патентная литература 2

Опубликованная японская патентная заявка (Tokukai) №2005-309338 (Дата публикации: 4 ноября 2005 г.)

Сущность изобретения

[0005] В некоторых случаях, в зависимости от области применения жидкокристаллического дисплея, формат кадра пикселей (количества точек) отображаемого изображения в видеоданных, поставляемых в жидкокристаллический дисплей, может быть отличен от формата кадра пикселей экрана жидкокристаллического дисплея.

[0006] Например, в случае с дисплеем высокой четкости, в котором отображено изображение высокой четкости класса 4К2К (приблизительно 4000 пикселей по горизонтали × 2000 пикселей по вертикали), форматы кадра отличны друг от друга в зависимости от изображений, потому что количество точек, расположенных в горизонтальном и вертикальном направлениях, не считается нормальным форматом (стандартом). Например, в цифровом кино используют разрешение 4096 точек × 2160 линий, а в видеоизображении высокой четкости используют разрешение 3840 точек × 2160 линий. Кроме того, в случае с дисплеем класса 2К1К (приблизительно 2000 пикселей по горизонтали × 1000 пикселей по вертикали) в общем использованы разрешения 2048×1080 и 1920×1080 и т.п.

[0007] В свою очередь, начато производство экранов (жидкокристаллических дисплейных панелей) жидкокристаллического дисплея с указанным количеством пикселей по горизонтали и с указанным количеством пикселей по вертикали.

[0008] Исходя из этого, когда в стандартном жидкокристаллическом дисплее отображены фрагменты видеоданных, имеющие различные форматы кадра, некоторые из указанных фрагментов видеоданных имеют форматы кадра, которые отличны от формата кадра экрана жидкокристаллического дисплея. Соответственно, в краевом участке экрана возникает участок (участок неотображения), в котором не отображено никакого изображения. В частности, в случае, когда на жидкокристаллическом дисплее конфигурацией 4096×2160 точек отображено изображение класса 4К2К из 3840×2160 точек, на указанном жидкокристаллическом дисплее возникает участок неотображения из 4096-3840=256 точек.

[0009] Однако, согласно традиционному способу, рассмотрен только случай, когда формат кадра вводимых видеоданных идентичен формату кадра экрана и не рассмотрен способ управления подсветкой в участке неотображения в случае, когда формат кадра вводимых видеоданных отличен от формата кадра экрана. Следовательно, в традиционном способе существует проблема, когда невозможно надлежащим образом управлять яркостью подсветки в зоне окантовки и на участке неотображения экрана, и, соответственно, ухудшается качество отображения изображения.

[0010] Например, в случае, когда в качестве подсветки использованы источники света, размещенные на задней стороне экрана, распределения яркости соответствующих источников света распространяются и тем самым перекрывают друг друга. Соответственно, распределение яркости в жидкокристаллическом дисплее определено посредством распределений яркости соответствующих источников света. Следовательно, в случае, когда в участке неотображения яркости источников света установлены на 0, яркость видеоизображения, отображаемого вблизи зоны окантовки участка неотображения и участка отображения, может стать недостаточной, и тем самым видеоизображение может стать неестественным.

[0011] Следует заметить, что способ изменения формата кадра видеоданных посредством расширения указанных видеоданных в вертикальном или горизонтальном направлении, известный как способ устранения несоответствия между форматами кадра видеоданных и жидкокристаллической дисплейной панели (например, полноэкранного обычного телевизора, имеющегося в продаже). Однако согласно этому способу, даже если указанное несоответствие между форматами кадра видеоданных и жидкокристаллической дисплейной панели может быть устранено, неизбежно ухудшение качества изображения из-за деформации указанного изображения, подлежащего отображению. В большинстве случаев непредпочтительно, в частности, рассматривать деформированное отображаемое изображение на дисплее, предусмотренном для отображения такого высококачественного видеоизображения, как видеоизображение класса 4К2К.

[0012] Настоящее изобретение реализовано для преодоления указанной проблемы, и его задача состоит в улучшении качества отображения в зоне окантовки участка отображения и участка неотображения в жидкокристаллическом дисплее, в том числе в жидкокристаллической дисплейной панели и в узле подсветки, содержащем источники света, размещенные на задней стороне жидкокристаллической дисплейной панели.

[0013] С целью достижения указанной цели устройство управления согласно настоящему изобретению, предусмотренное для управления работой жидкокристаллического дисплея, который содержит жидкокристаллическую дисплейную панель и узел подсветки, содержащий источники света, размещенные в виде матрицы на задней стороне жидкокристаллической дисплейной панели, содержит:

секцию управления жидкими кристаллами, которая управляет пикселями жидкокристаллической дисплейной панели в соответствии с вводимыми видеоданными;

секцию управления подсветкой, которая управляет излучающими состояниями соответствующих источников света в соответствии с вводимыми видеоданными;

секцию регулирования размера изображения, которая генерирует отрегулированные по размеру видеоданные в случае, когда формат кадра вводимых видеоданных отличен от формата кадра жидкокристаллической дисплейной панели, причем секция регулирования размера изображения добавляет фиктивные видеоданные к периферийной области (i) видеоданных, которые получены посредством подвергания вводимых видеоданных заданному процессу или (ii) вводимых видеоданных с целью генерирования отрегулированных по размеру видеоданных, так чтобы формат кадров, отрегулированных по размеру видеоданных соответствовал формату кадра жидкокристаллической дисплейной панели, при этом секция управления подсветкой разделяет отрегулированные по размеру видеоданные на блоки, которые соответствуют соответствующим позициям, в которых предусмотрены источники света, а также может определять яркость свечения каждого источника света на участке отображения среди источников света в соответствии с максимальным значением среди значений оттенка пикселей, включенных в один из блоков, соответствующих источнику света. Участок отображения является участком для отображения изображения, соответствующего вводимым видеоданным. Секция управления подстветкой также может определять яркость свечения каждого источника света на участке неотображения среди источников света в соответствии со (i) средним уровнем яркости пикселей, включенных в блок участка отображения, соседний с блоком, соответствующим источнику света, причем участок неотображения является участком, на котором отображено изображение, соответствующее фиктивным видеоданным, или (ii) средним уровнем яркости некоторых из маленьких блоков, которые расположены рядом с блоком, соответствующим источнику света в участке неотображения, причем маленькие блоки получают посредством дальнейшего разделения блока участка отображения, соседнего с блоком, соответствующим источнику света.

[0014] Согласно настоящей конфигурации секция управления подсветкой (i) определяет яркости свечения каждого источника света в участке отображения среди источников света в соответствии с максимальным значением среди значений оттенка пикселей, включенных в один из блоков, соответствующих источнику света, причем указанный участок отображения является участком для отображения изображения, соответствующего вводимым видеоданным, и (ii) определяет яркости свечения каждого из источников света в участке неотображения среди источников света в соответствии со средним уровнем яркости пикселей, включенных в блок участка отображения, соседний с блоком, соответствующим источнику света, причем указанный участок неотображения является участком, в котором отображено изображение, соответствующее фиктивным видеоданным, или (iii) средним уровнем яркости некоторых из маленьких блоков, которые расположены рядом с участком неотображения, причем указанные маленькие блоки получены посредством дальнейшего разделения блока участка отображения, соседнего с блоком, соответствующим источнику света.

Это дает возможность предотвращения ухудшения качества отображения, вызванного недостатком яркости света, испускаемого из узла подсветки в зоне окантовки участка отображения и участка неотображения.

[0015] Возможно, что для каждого источника света среди источников света, который находится в блоке участка неотображения, не расположенном рядом с блоком участка отображения, секция управления подсветкой определяет яркости свечения источника света в соответствии со (i) средним уровнем яркости пикселей, включенных в блок участка отображения, являющийся ближайшим к блоку, соответствующему источнику света, или (ii) средним уровнем яркости некоторых из маленьких блоков, которые расположены близко к участку неотображения, соответствующему источнику света, причем указанные маленькие блоки получены посредством дальнейшего разделения блока участка отображения, являющегося ближайшим к блоку, соответствующему источнику света.

[0016] Согласно настоящей конфигурации, яркость свечения источника света в блоке участка неотображения, который не расположен рядом с блоком участка отображения, определена в соответствии с средним уровнем яркости (i) ближайшего блока участка отображения, или (ii) маленьких блоков, которые получены посредством разделения блока участка отображения. Это дает возможность предотвращения ухудшения качества отображения, вызванного недостатком яркости света, испускаемого из узла подсветки в зоне окантовки участка отображения и участка неотображения.

[0017] В случае, когда блоки участка неотображения выровнены в направлении от участка отображения, секция управления подсветкой может определять яркости свечения некоторых источников света, соответствующих блокам участка неотображения, так что указанные яркости свечения становятся темнее по мере увеличения расстояния от участка отображения.

[0018] По мере увеличения расстояния между (i) позицией, в которой предусмотрен источник света, и (ii) участком отображения, указанный источник света в меньшей степени влияет на характеристику отображения участка отображения. Следовательно, когда яркости свечения источников света, соответствующих блокам участка неотображения, определены так, что указанные яркости свечения становятся темнее по мере увеличения расстояния от участка отображения, возможно (i) остановить ухудшение качества отображения в участке отображения и (ii) уменьшить энергопотребление посредством снижения яркостей свечения источников света, соответствующих участку неотображения.

[0019] Устройство управления может также содержать секцию генерирования данных распределения яркости, которая генерирует данные распределения яркости, указывающие на распределение яркости, обуславливаемой в жидкокристаллической дисплейной панели благодаря свету, испускаемому источниками света, причем указанные источники света испускают свет в соответствии с соответствующими яркостями свечения, определяемыми посредством секции управления подсветкой, и секцию управления жидкими кристаллами, (i) содержащую секцию компенсации, которая компенсирует вводимые видеоданные в соответствии с данными распределения яркости, и управляет пикселями жидкокристаллического дисплея в соответствии с с видеоданными, которые скомпенсированы секцией компенсации.

[0020] Согласно настоящей конфигурации секция генерации данных распределения яркости генерирует данные распределения яркости, указывающее на распределение яркости, обусловленное в жидкокристаллической дисплейной панели благодаря свету, испускаемому источниками света, причем указанные источники света испускают свет согласно соответствующим яркостям свечения, определенным секцией управления подсветкой, а секция управления жидкими кристаллами (i) содержит секцию компенсации, которая компенсирует вводимые видеоданные в соответствии с данными распределения яркости, и (ii) управляет пикселями жидкокристаллического дисплея в соответствии с видеоданными, которые скомпенсированы секцией компенсации. Это дает возможность надлежащим образом управлять распределением яркости отображаемого изображения, которое будет видно пользователю.

[0021] Секция регулирования размера изображения может выполнять дополнение фиктивных данных, так что изображение, соответствующее вводимым видеоданным, оказывается отображенным по существу в центре жидкокристаллического дисплея.

[0022] Согласно настоящей конфигурации изображение соответствующее вводимым видеоданным, может быть отображено по существу в центре жидкокристаллического дисплея.

[0023] Согласно настоящему изобретению жидкокристаллический дисплей содержит: жидкокристаллическую дисплейную панель, узел подсветки, имеющий источники света, размещенные в виде матрицы на задней стороне жидкокристаллического дисплея, и любое из устройств управления, описанных выше.

[0024] Согласно указанной конфигурации возможно предотвращение ухудшения качества отображения, вызванного недостатком яркости света, испускаемого из узла подсветки в зоне окантовки участка отображения и участка неотображения.

[0025] Согласно настоящему изобретению способ управления работой жидкокристаллического дисплея, который содержит жидкокристаллическую дисплейную панель и узел подсветки, имеющий источники света, размещенные в виде матрицы на задней стороне жидкокристаллического дисплея, состоит из этапов (а) управления пикселями жидкокристаллического дисплея в соответствии с вводимыми видеоданными; (b) управления излучающими состояниями соответствующих источников света в соответствии с вводимыми видеоданными; (с) генерирования отрегулированных по размеру видеоданных в случае, когда формат кадра вводимых видеоданных отличен от формата кадра жидкокристаллической дисплейной панели, причем отрегулированные по размеру видеоданные сгенерированы посредством добавления фиктивных видеоданных к периферийной области (i) видеоданных, которые получены посредством подвергания вводимых видеоданных заданному процессу, или (ii) вводимых видеоданных, чтобы отрегулированные по размеру видеоданные имели формат кадра, который соответствует формату кадра жидкокристаллической дисплейной панели, при этом этап (b) включает: (d) разделение отрегулированных по размеру видеоданных на блоки, которые соответствуют соответствующим позициям, в которых предусмотрены источники света; (е) определение яркости свечения каждого источника света среди указанных источников света в соответствии с максимальным значением среди значений оттенка пикселей, включенных в один из блоков, который соответствует источнику света, при этом участок отображения является участком для отображения изображения, соответствующего вводимым видеоданным; (f) определение яркости свечения каждого источника света в участке неотображения среди источников света в соответствии со (i) средним уровнем яркости пикселей, включенных в блок участка отображения, соседний с блоком, соответствующим источнику света, при этом участок неотображения является участком, в котором отображено изображение, соответствующее фиктивным видеоданным, или (ii) средним уровнем яркости некоторых из маленьких блоков, которые расположены рядом с блоком, соответствующим источнику света в участке неотображения, причем указанные маленькие блоки получены посредством дальнейшего разделения блока участка отображения, соседнего с блоком, соответствующим указанному источнику света.

[0026] Указанный способ включает этапы определения яркости свечения каждого источника света в участке отображения среди источников света в соответствии с максимальным значением среди значений оттенка пикселей, включенных в один из блоков, соответствующих источнику света, причем указанный участок отображения является участком для отображения изображения, соответствующего вводимым видеоданным; определения яркости свечения каждого источника света в участке неотображения среди источников света в соответствии со (i) средним уровнем яркости пикселей, включенных в блок участка отображения, соседний с блоком, соответствующим источнику света, причем указанный участок неотображения является участком, в котором отображено изображение, соответствующее фиктивным видеоданным, или (ii) средним уровнем яркости некоторых из маленьких блоков, которые расположены рядом с блоком, соответствующим источнику света в указанном участке неотображения, причем указанные маленькие блоки получены посредством дальнейшего разделения блока участка отображения, соседнего с блоком, соответствующим указанному источнику света. Это дает возможность предотвращения ухудшения качества отображения, вызванного недостатком яркости света, испускаемого из узла подсветки в зоне окантовки участка отображения и участка неотображения.

[0027] Следует отметить, что устройство управления может быть реализовано посредством компьютера. В этом случае компьютер служит в качестве вышеописанных секций. Соответственно, в изобретение включены (i) программа, обеспечивающая работу компьютера в качестве устройства обработки изображений, и (ii) машиночитаемый носитель данных для хранения указанной программы.

Краткое описание чертежей

Фиг.1 - это блок-схема, на которой схематически показана структура жидкокристаллического дисплея согласно одному варианту реализации настоящего изобретения.

Фиг.2(а) и (b) - это пояснительные виды, на которых показаны примеры способов комбинирования фрагментов разделенных видеоданных.

Фиг.3 - это график, иллюстрирующий отношение между значениями оттенка введенного сигнала изображения и значениями оттенка отображаемого изображения в случае, когда изменяется яркость подсветки.

Фиг.4 - это график, иллюстрирующий отношение между значениями оттенка введенного сигнала изображения и компенсированными значениями оттенка, с целью предотвращения того, чтобы оттенок отображаемого изображения изменялся даже в случае, когда изменяется яркость подсветки.

Фиг.5 - это пояснительный вид, иллюстрирующий пример процесса генерирования отображения видеоданных.

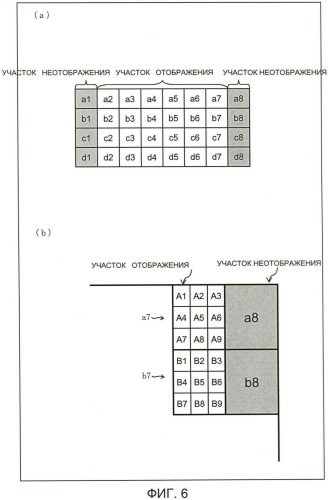

Фиг.6(а) и (b) - это пояснительные виды, на которых показаны примеры способов генерирования сигнала подсветки, соответствующего светодиодному разрешению.

Фиг.7 - это график, иллюстрирующий яркости соответствующих секций в жидкокристаллической дисплейной панели, вызванных светом, испускаемым подсветками.

Фиг.8 - это график, иллюстрирующий яркости соответствующих секций в жидкокристаллической дисплейной панели, вызванных светом, испускаемым подсветками.

Фиг.9(а) - это пояснительный вид, иллюстрирующий пример изображения, предназначенного для отображения на жидкокристаллической дисплейной панели, и фиг.9(b) - это пояснительный вид, иллюстрирующий распределение яркости жидкокристаллической дисплейной панели, вызванной светом, испускаемым узлом подсветки, чье излучающее состояние управляется в соответствии с изображением, показанным на виде (а).

(а) Фиг.10 - это пояснительный вид, схематически иллюстрирующий последовательность операций жидкокристаллического дисплея, показанного на фиг.1.

Фиг.11 - это пояснительный вид, иллюстрирующий процесс масштабирования, выполняемого жидкокристаллическим дисплеем, показанным на фиг.1.

Фиг.12 - это блок-схема, на которой схематически показана структура схемы масштабирования, включенной в жидкокристаллический дисплей, показанный на фиг.1.

Фиг.13 - это блок-схема, на которой схематически показана структура схемы выявления края, включенной в жидкокристаллический дисплей, показанный на фиг.1.

Фиг.14 - это пояснительный вид, иллюстрирующий процесс разностных операций, выполняемый в жидкокристаллическом дисплее, показанном на фиг.1.

Фиг.15 - это схема, иллюстрирующая пример результатов процесса разностных операций, выполненного в жидкокристаллическом дисплее, показанном на фиг.1.

Фиг.16 - это схема, иллюстрирующая пример результатов процесса разностных операций, выполненного в жидкокристаллическом дисплее, показанном на фиг.1.

Фиг.17 - это схема, иллюстрирующая пример результатов процесса разностных операций, выполненного в жидкокристаллическом дисплее, показанном на фиг.1.

Фиг.18 - это пояснительный вид, иллюстрирующий обзор процесса усреднения, выполняемого в жидкокристаллическом дисплее, показанном на фиг.1.

Фиг.19 - это пояснительный вид, иллюстрирующий обзор процесса выявления края, выполняемого в жидкокристаллическом дисплее, показанном на фиг.1.

Фиг.20 - это пояснительный вид, иллюстрирующий образцы наклона края, выраженного посредством блока из 3×3 точек, в соответствии с жидкокристаллическим дисплеем, показанным на фиг.1.

Фиг.21 (а) и (b) - это пояснительные виды, на которых показаны примеры интерполяционного метода, используемого в процессе масштабирования.

Фиг.22 - это пояснительный вид, иллюстрирующий интерполяционный метод, применяемый к части края, в соответствии с жидкокристаллическим дисплеем, показанным на фиг.1.

Список обозначений

1: Устройство управления;

2: Жидкокристаллическая дисплейная панель;

3: Узел подсветки;

10: Схема предварительной обработки (секция регулирования размера изображения, секция восстановления изображения);

11а: Схема деления (секция управления жидкими кристаллами);

11b: Схема деления (секция управления жидкими кристаллами);

12a-12d: Схема масштабирования (секция управления жидкими кристаллами);

13: Понижающий преобразователь (секция управления жидкими кристаллами);

14а-14d: Схема компенсации (секция управления жидкими кристаллами);

15: Схема управления жидкими кристаллами (секция управления жидкими кристаллами);

16: Схема генерации вывода данных на экран (секция управления подсветкой);

17: Схема генерации сигналов светодиодного разрешения (секция управления подсветкой);

18: Схема генерации данных распределения яркости (секция управления подсветкой);

19: Схема управления светодиодами (секция управления подсветкой);

21: Схема выявления края;

22: Схема интерполяции (секция интерполяционного процесса);

31: Разностная схема (секция разностных операций);

32: Схема ротации фильтра;

33: Схема установки направления;

34: Схема усреднения (секция процесса усреднения);

35: Схема корреляционных операций (секция корреляционных операций);

36: Схема распознавания края;

100: Жидкокристаллический дисплей.

Описание вариантов реализации

[0028] Ниже приведены описания вариантов реализации настоящего изобретения.

(1-1. Конфигурация жидкокристаллического дисплея 100)

[0029] Фиг.1 - это блок-схема, на которой схематически показана структура жидкокристаллического дисплея 100 согласно одному варианту реализации. Как показано на фиг.1, жидкокристаллический дисплей 100 включает устройство 1 управления, жидкокристаллическую дисплейную панель 2 и узел 3 подсветки.

[0030] Жидкокристаллическая дисплейная панель 2 отображает изображение, соответствующее видеоданным. В этом варианте реализации использована панель, имеющая размер дисплейной панели 4096×2160 точек. Однако жидкокристаллическая дисплейная панель 2 не ограничена этим размером, и могут быть использованы различные известные жидкокристаллические дисплейные панели.

[0031] Узел 3 подсветки размещен на задней стороне по отношению к отображающей стороне жидкокристаллической дисплейной панели 2 и испускает свет так, чтобы жидкокристаллическая дисплейная панель 2 могла отображать изображение. В качестве источников света узел 3 подсветки содержит светодиоды. В настоящем варианте реализации использован узел подсветки, который содержит светодиоды как источники света, размещенные в матричном порядке 8×4. Однако количество светодиодов не ограничено этим примером. Например, может быть размещено большее количество светодиодов. Кроме того, в настоящем варианте реализации описан случай, когда светодиоды использованы в качестве источников света. Однако источники света согласно настоящему изобретению не ограничены этим, и в качестве источников света могут быть использованы другие светоиспускающие элементы, такие, например, как электролюминесцентные элементы. Кроме того, в настоящем варианте реализации описана конфигурация, в которой светодиоды размещены непосредственно под жидкокристаллической дисплейной панелью без размещения светопроводящей панели между светодиодами и жидкокристаллической дисплейной панелью (так называемое устройство прямого освещения). Однако настоящее изобретение не ограничено этим. Возможно использование устройства освещения другого типа, такого как, например, (i) устройство освещения с торцевой подстветкой, в котором под светоиспускающей поверхностью осветительного устройства размещена одна светопроводящая панель и подложки источников света размещены на по меньшей мере одной из четырех сторон, окружающих светонаправляющую панель, таким образом что указанные подложки источников света размещены параллельно по меньшей мере одной из указанных четырех сторон, или (ii) осветительное устройство другого типа, такое как осветительное устройство с последовательным расположением, в котором для соответствующих светоиспускающих элементов предусмотрены светопроводящие панели.

[0032] Устройство 1 управления содержит схему 10 предварительной обработки, схему 11 деления и схему 11b деления, схемы 12a-12d масштабирования, понижающий преобразователь 13, схемы 14a-14d компенсации, схему 15 управления жидкими кристаллами, схему 16 генерации вывода данных на экран, схему 17 генерации сигналов светодиодного разрешения, схему 18 генерации данных распределения яркости, схему 19 управления светодиодами, переключатели SW1, SW2a-SW2d.

[0033] В случае, когда формат кадра вводимых видеоданных отличен от формата кадра жидкокристаллической дисплейной панели 2, схема 10 предварительной обработки (секция регулирования размера изображения, секция восстановления изображения) выполняет процесс регулирования для соответствия формата кадра вводимых видеоданных формату кадров жидкокристаллической дисплейной панели 2 посредством, например, добавления в вводимые видеоданные фиктивных видеоданных (например, черных пикселей). Например, в случае, когда видеоданные, имеющие размер изображения 3840×2160 точек, вводят в устройство 1 управления, поперечный размер (3840 точек) будет меньше, чем размер экрана (4096 точек) жидкокристаллической дисплейной панели 2, поскольку она имеет размер экрана 4096×2160. В этом случае при отображении изображение в левой половине разделенных участков необходимо сдвинуть вправо на 2048-1920=128 точек. Следовательно, схема 10 предварительной обработки добавляет фиктивные видеоданные на правую и левую стороны вводимых видеоданных так, чтобы изображение, соответствующее вводимым видеоданным, было расположено в положении, которое сдвинуто вправо на 128 точек от левого края экрана жидкокристаллической дисплейной панели 2.

[0034] Кроме того, в случае, когда вводимые видеоданные являются видеоданными класса 4К2К, схема 10 предварительной обработки направляет видеоданные, которые были отрегулированы, на схему 11 деления и на понижающий преобразователь 13. В качестве альтернативы в случае, когда вводимые видеоданные являются видеоданными класса 2К1К или ниже, схема 10 предварительной обработки направляет видеоданные, которые были отрегулированы, на схему 11b деления и на схему 16 генерации вывода данных на экран.

[0035] Следует отметить, что в случае, когда видеоданные, вводимые в устройство 1 управления, являются фрагментами разделенных видеоданных, которые подготовлены посредством разделения исходных видеоданных для одного экранного изображения (видеоданные класса 4К2К) на фрагменты для соответствующих участков отображения, схема 10 предварительной обработки выполняет вышеописанный процесс регулирования на фрагментах разделенных видеоданных и направляет на схему 11а деления указанные фрагменты разделенных видеоданных, таким образом отрегулированные, а также направляет на понижающий преобразователь 13 видеоданные, которые были получены посредством комбинирования фрагментов разделенных видеоданных, таким образом отрегулированных. В этом случае схема 11а деления должна направлять на схемы 14a-14d компенсации, соответствующие из фрагментов разделенных видеоданных, посланных от схемы 10 предварительной обработки.

[0036] Чтобы предотвратить (i) возникновение между фрагментами разделенных видеоданных участка неотображения и чтобы предотвратить (ii) расположение дисплейных позиций фрагментов разделенных видеоданных, схема 10 предварительной обработки устанавливает для каждого из фрагментов разделенных видеоданных позицию фиктивных видеоданных, предназначенных для добавления к каждому из фрагментов разделенных видеоданных, когда на фрагментах разделенных видеоданных будет выполнен вышеописанный процесс регулирования. Например, как показано на фиг.2(а), в случае, когда фиктивные видеоданные равномерно добавлены к правой и нижней сторонам каждого из фрагментов разделенных видеоданных, между фрагментами разделенных видеоданных возникают участки без отображения данных. Чтобы предотвратить (i) возникновение таких участков между фрагментами разделенных видеоданных и чтобы предотвратить (ii) расположение дисплейных позиций фрагментов разделенных видеоданных, схема 11а деления контролирует для каждого из указанных участков позиции фиктивных видеоданных, которые будут добавлены (см. фиг.2(b)).

[0037] В случае, когда в устройство 1 управления вводятся видеоданные для одного экранного изображения, и формат кадров вводимых видеоданных отличен от формата кадров жидкокристаллической дисплейной панели 2, схема 10 предварительной обработки добавляет фиктивные видеоданные (например, черные пиксели) к периферийной области изображения, соответствующего вводимым видеоданным, так что вводимые видеоданные будут отображены в центре экрана жидкокристаллической дисплейной панели 2.

[0038] Следует отметить, что говоря относительно формата кадра (размера изображения) видеоданных, например, горизонтальный размер, может быть определен посредством подсчета, после ввода строчного синхросигнала, количества синхросигналов в период, в течение которого сигнал разблокирования данных находится на высоком уровне. Кроме того, вертикальный размер может быть определен посредством подсчета после ввода вертикального синхросигнала, количества раз, когда сигнал разблокирования данных переключается с низкого уровня на высокий уровень.

[0039] В случае, когда видеоданные, поступающие из схемы 10 предварительной обработки, являются видеосигналом Н класса 4К2К (разрешение приблизительно 4000×2000 точек), схема 11а деления (первая разделительная секция) разделяет видеосигнал Н на фрагменты видеоданных для каждого bp заданного количества (четыре согласно настоящему варианту реализации) участков отображения, и посылает фрагменты разделенных видеоданных в схемы компенсации 14а-14d через переключатели с SW2a-SW2d соответственно. Например, в случае, когда поступающие видеоданные разрешения 3840×2160 точек, такие как видеосигнал Н класса 4К2К, в схему 11а деления, схема 11а деления разделяет видеоданные на четыре фрагмента видеоданных для четырех участков (верхний левый, верхний правый, нижний левый, нижний правый; каждый фрагмент видеоданных имеет размер изображения 1920×1080 точек). Однако количество разделенных изображений и расположение разделенных участков не ограничено этим. Например, вводимые данные могут быть разделены так, что разделенные участки оказываются выровненными как в горизонтальном, так и в вертикальном направлениях. Способ разделения может выбираться в соответствии с характеристикой способа разделения, а также в соответствии с технологией схемы и с технологией жидкокристаллической дисплейной панели в точке времени, когда использован указанный способ разделения, и т.п. В случае настоящего варианта реализации, когда вводимые данные разделены на четыре фрагмента видеоданных для участков верхний левый, верхний правый, нижний левый и нижний правый, каждые видеоданные разделенного участка являются видеоданными класса 2К1К. Соответственно, возможно использование способа управления без модификации; этот способ используется в традиционном дисплее класса 2К1К. Кроме того, может быть использована традиционная схема обработки сигналов (обработки сигналов БИС), которая используется в классе 2К1К. Это обеспечивает преимущества в снижении стоимости производства и стоимости разработки.

[0040] В случае, когда фрагменты разделенных видеоданных, которые подготовлены посредством разделения исходных видеоданных для одного экранного изображения, поступают из схемы 10 предварительной обработки в схему 11а деления, схема 11а посылает фрагменты разделенных видеоданных в схемы 14а-14d компенсации через переключатели SW2a-SW2d соответственно.

[0041] В случае, когда видеоданные, поступающие в устройство 1 управления, являются видеосигналом Н класса 4К2К или фрагментами разделенных видеоданных, подготовленных из видеоданных класса 4К2К, секция управления (не показана) осуществляет присоединение переключателями SW2a-SW2d схемы 11а деления к схемам 14а-14d компенсации соответственно. В случае, когда видеоданные, поступающие в устройство 1 управления, являются видеосигналом L класса 2К1К (разрешение приблизительно 2000×1000 точек) или менее, секция управления осуществляет присоединение переключателями SW2a-SW2d схем 12а-12d масштабирования к схемам 14а-14d компенсации соответственно.

[0042] В случае, когда видеосигнал Н класса 4К2К направляется в устройство 1 управления, понижающий преобразователь 13 (секция понижающего преобразования) преобразует с понижением видеосигнал Н в видеоданные класса 2К1К (в настоящем варианте реализации 1920×1080 точек) и посылает указанные видеоданные в схему 16 генерации вывода данных на экран через переключатель SW1. Способ понижающего преобразования не ограничен этим. Например, среднее значение четырех пикселей в вводимом сигнале изображения может быть установлено как значение для одного пикселя в выходном сигнале изображения, причем этот один пиксель находится в положении, соответствующем указанным четырем пикселям.

[0043] В случае, когда видеоданные, поступающие в устройство 1 управления, являются видеосигналом Н класса 4К2К или фрагментами разделенных видеоданных, подготовленными из видеоданных класса 4К2К, секция управления (не показана) переключает переключатель SW1 так, что видеосигнал, который выведен из понижающего преобразователя 13, направляется в схему 16 генерации вывода данных на экран. В случае, когда видеоданные, поступающие в устройство 1 управления, являются видеосигналом L класса 2К1К, секция управления переключает переключатель SW1 так, что видеосигнал L направляется в схему 16 генер
