Реферат

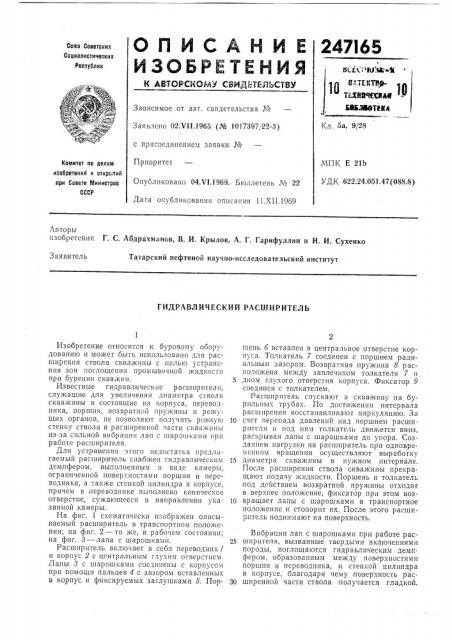

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

247I65

Сава Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 02.VII.1965 (¹ 1017397/22-3) с присоединением заявки ¹

Приоритет

Кл. 5а, 9/28

МПК Е 21Ь

УДК 622.24,051.47 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 04Х1,1969. Еюллетень ¹ 22

Дата опубликования описания 11.XII.1969

Авторы изобретения Г, С. Абдрахманов, В.. И. Крылов, A. Г. Гарифуллин и Н, И. Сухенко

3 аявитель

Татарский нефтяной научно-исследовательский институт

ГИДРАВЛИЧЕСКИЙ РАСШИРИТЕЛЬ

Изобретение относится к буровому оборудованию и может быгь использовано для расширения ствола сква кипы с целью устранения зон поглощения промывочной жндкосг:i при бурении скважин.

Известные гидравлические расширители, служащие для увеличения диаметра ствола скважины и состоящие из корпуса, переводника, поршня, возвратной пружины и режущих органов, пе позволяют получить ровную стенку ствола в расширенной части скважины из-за сильной вибрации лап с шарошками прп работе расширителя.

Для устранения этого недостатка предлагаемый расширитель снабжен гидравлическим демпфером, выполненным в виде камеры, ограниченной, поверхностями поршня и переводника, а также стенкой цилиндра в корпусе, причем в переводннке выполнено коническое отверстие, сужающееся в направлении указанной камеры.

На фиг. 1 схематически изображен описываемый расширитель в транспортном положении; на фиг. 2 — то же, в рабочем состоянии; на фиг. 3 — лапа с шарошками.

Расширитель включает в себя переводник1 и корпус 2 с центральным глухим отверстием.

Лапы 8 с шарашками соединены с корпусом при .помощи пальцев 4 с зазором вставленных в корпус и фиксируемых заглушками 5. Поршень 6 вставлен в центральное отверстие корпуса. Толкатель 7 соединен с поршнем радиальным зазором. Возвратная пружина 8 расположена между заплечиком толкателя 7 и

5 дном глухого отверстия корпуса. Фиксатор 9 соединен с толкателем.

Расширитель спускают в скважину на бурильных трубах. По достижении интервала расширения восстанавливают циркуляцию. За

10 счет перепада давлений над поршнем расширителя и под ним толкатель движется вниз, раскрывая лапы с шарошками до упора. Созданием нагрузки на расширитель при одновременном вращении осуществляют выработку

1s диаметра скважины в нужном интервале.

После расширения ствола скважины прекращают подачу жидкости. Поршень и толкатель под действием возвратной пружины отходят в верхнее положение, фиксатор при этом воз10 вращает лапы с шарошкамп в транспортное положение и стопорит пх. После этого расширитель поднимают на поверхность.

Вибрации лап с шарошками при работе рас2S ширнтеля, вызванные твердыми включениями породы, поглощаются гидравлическим демпфером, образованным между поверхностямп поршня и переводнпка, и стенкой цилиндра в корпусе, благодаря чему поверхносгь рас30 ширенной части ствола получается гладкой, 247165 5 г .8

Составитель В. Галкин

Редактор Т. Н. Каранова Техред Т. П. Курилко Корректоры: Е. Ласточкина и В. Петрова

Заказ 3254/1 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Предмет изобретения

Гидравлический расширитель для расширения ствола. скважин, состоящий из корпуса, переводника,.поршня, возвратной пружины и режущих Щипано/в, отличающийся тем, что. с целью устранения вибрации лап с шарошками при работе расширителя, он снабжен гидравлическим демпфером, выполненным в виде камеры, ограниченной поверхностями поршня и переводника, а также стенкой ци5 линдра в корпусе, причем в переводнике вы,полнено коническое отверстие, сужающееся в направлении указанной камеры.
