Реферат



247207

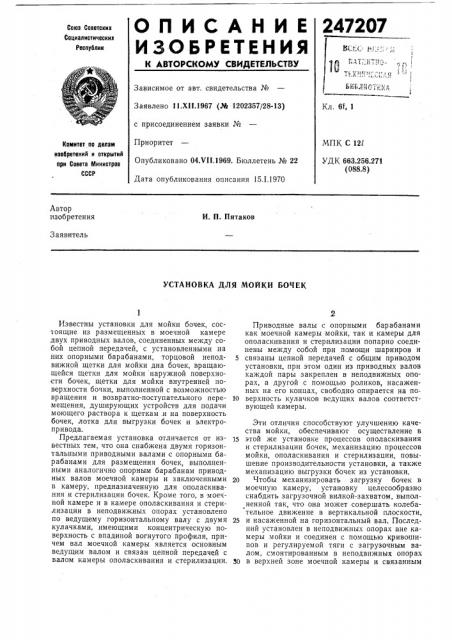

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.XI I.1967 (М 1202357/28-13) с присоединением заявки №

Приоритет

Опубликовано 04.VII.1969. Бюллетень № 22

Дата опубликования описания 15.1.1970

Кл. 6f, 1

МПК С 12l

УДК 663.256.271 (088.8) Комитет по делам изобретений и открытий при Совета Министров

СССР

Автор изобретения

И. П. Пятаков

Заявитель

УСТАНОВКА ДЛЯ МОЙКИ БОЧЕК

Известны установки для мойки бочек, состоящие из размещенных в моечной камере двух приводных валов, соединенных между собой цепной передачей, с установленными на них опорными барабанами, торцовой неподвижной щетки для мойки дна бочек, вращающейся щетки для мойки наружной поверхности бочек, щетки для мойки внутренней поверхности бочки, выполненной с возможностью вращения и возвратно-поступательного пере,мещения, душирующих устройств для подачи моющего раствора к щеткам .и на поверхность бочек, лотка для выгрузки бочек и электропривода.

Предлагаемая установка отличается от известных тем, что она снабжена двумя горизонтальными приводными валами с опорными барабанами для размещения бочек, выполненными аналогично опорным барабанам приводных валов моечной камеры и заключенными в камеру, предназначенную для ополаскивания и стерилизации бочек. Кроме того, в моечной камере и в камере ополаскивания и стерилизации в неподвижных опорах установлено по ведущему горизонтальному валу с двумя кулачками, имеющими концентрическую поверхность с впадиной вогнутого профиля, причем вал моечной камеры является основным ведущим валом и связан цепной передачей с валом камеры ополаскивания и,стерилизации.

Приводные валы с опорными барабанами как моечной камеры мойки, так и камеры для ополаскивания и стерилизации попарно соединены между собой при помощи шарниров и

5 связаны цепной передачей с общим приводом установки, при этом один из приводных валов каждой пары закреплен в неподвижных опорах, а другой с помощью роликов, насаженных на его концах, свободно опирается на по10 верхность кулачков ведущих валов соответствующейй к ам ер ы.

Эти отличия способствуют улучшению качества мойки, обеспечивают осуществление в

1S этой же установке процессов ополаскивания и стерилизации бочек, механизацию процессов мойки, ополаскивания и стерилизации, повышение производительности установки, а также механизацию выгрузки бочек из установки.

20 Чтобы механизировать загрузку бочек в моечную камеру, установку целесообразно снабдить загрузочной вилкой-захватом, выполненной так, что она может совершать колебательное движение в вертикальной плоскости, 2S и насаженной на горизонтальный вал. Последний установлен в неподвижных опорах вне камеры мойки и соединен с помощью кривошипов и регулируемой тяги с загрузочным валом, смонтированным в неподвижных опорах

З0 в верхней зоне моечной камеры и связанным

247207 цепной передачей с основным ведущим валом камеры мойки.

Для перемещения щетки для мойки внутренней поверхности бочки эту щетку следует смонтировать на каретке, имеющей возвратнопоступательное перемещение с помощью гайки, реверсивно вращающейся вокруг неподвижного винта, установленного на раме моечной камеры.

На фиг. 1 схематично изображена предлагаемая установка, в плане; на фиг. 2 — разрез по

А — А на фиг. 1; на фиг. 3 — вид по стрелке

Б,на фиг. 1; на фиг. 4 — принцип действия установки.

Установка содержит камеры 1 и 2, установленные на общей раме 8 и служащие соответственно для мойки и для ополаскивания и стерилизации бочек. В камере 1 смонтированы горизонтально установленный в неподвижных опорах 4 основной ведущий вал 5 с насаженными на него двумя кулачками 6, имеющими концентрическую поверхность с впадиной специального вогнутого профиля, два приводных вала 7 и 8 с насаженными на них опорными барабанами 9, соединенных между собой с помощью шарниров 10 и цепной передачи 11.

Вал 7 (ведущий) горизонтально установлен в неподвижных опорах 12, а вал 8 (ведомый) с помощью насаженных на его концы роликов

18 свободно опирается на концентрическую поверхность кулачков 6. В камере 1 имеется также загрузочная вилка 14, насаженная на ведомый вал 15, горизонтально расположенный в неподвижных опорах 16 и соединенный с помощью регулируемой тяги 17, шарниров 18 и кривошипов 19 с ведущим загрузочным валом 20 этой камеры, горизонтально установленным в неподвижных опорах 21, закрепленных на общей раме; вращающаяся щетка 22 для мойки наружной поверхности бочек, на- 4р саженная на вал 28, горизонтально установленный в неподвижных опорах 24, которые закреплены на поворотных уголках 25, подвешенных на общей раме с помощью шарниров

26 и регулировочных болтов 27 с установлен- 45 ными на них пруяинами 28, подтягиваемыми с обеих сторон гайками 29; торцовая щетка 80 для мойки наружной поверхности дна бочек; вращающаяся щетка 81 для мойки внутренней цилиндрической и торцовой поверхностей 5ð бочек, насаженная на вал 82, горизонтально установленный в неподвижных опорах 88; подвижная каретка 84, подвешенная с помощью роликов 85 на горизонтальных направляющих

86, душирующие устройства для подачи горячего содового раствора в зону мойки бочек.

На верхней площадке этой каретки закрепле- . ны опоры 88.

Основной ведущий вал 5 и приводной 7, а также валы 8, 15, 20 и 28 вращаются в одну бр сторону и приводятся в движение от общего привода установки, состоящего из электродвигателя 87, соединенного с редуктором 88, выходной вал которого через фрикционный механизм 89 передает вращение звездочкам 40 65 и 41, насаженным на этот вал на общей втулке.

Вращение звездочки 40 с помощью цепной передачи 42 передается на вал-шестерню 48„ находящийся в зацеплении с зубчатым колесом 44, которое насажено на вал-шестерню 45.

Вращение последнего передается зубчатому колесу 46, закрепленному на ведущем кулачковом валу 5. Вращение этого вала с помощью цепной передачи 47 синхронно передается на загрузочный вал 20, непрерывное вращательное движение которого с помощью кривошипов 19, тяги 17 и вала 15 преобразуется в непрерывное колебательное движение в,вертикальной плоскости загрузочной вилки 14 относительно оси вала 15.

Вращение звездочки 41 с помощью цепной передачи 48 передается на ведущий вал 7, а с него с помощью цепной передачи 11 — на вал

8 и с помощью цепной передачи 49 — на вал

28 с насаженной на него щеткой 22.

Вал 82 с насаженной на него щеткой 81 приводится во вращение электродвигателем 50 через ременную передачу 51.

Возвратно-поступательное движение каретка 84 получает от электродвигателя 52 через ременную передачу 58 с помощью гайки 54, реверсивно вращающейся вокруг неподвижного винта 55, закрепленного на общей раме установки.

Для остановки каретки в крайних положениях служит электромагнитный тормоз 56.

В камере 2 смонтированы аналогичный валу

5 ведущий вал 57, горизонтально установленный в неподвижных опорах 58, .на котором насаяены кулачки 59 с концентрической поверхностью, имеющей впадину специального вогнутого профиля, и два приводных вала 60 и

61 с насаженными на них опорными барабанами 62, которые соединены между собой с помощью шарниров 68. Вал 60 (ведущий) горизонтально установлен в неподвижных опорах 64, а вал 61 (ведомый) с помощью вращающихся роликов 65, насаженных на концы его, свободно опирается на концентрическую поверхность кулачков 59. В этой камере имеются также направляющий желоб 66 для скатывания по нему бочек, имеющий регулируемый угол наклона в вертикальной и горизонтальной плоскостях; душирующие устройства для ополаскивания и пропаривания бочек, соединенные с помощью трубопровода с пароводяным смесителем эжекторного типа (не показаны).

Ведущий кулачковый вал 57 получает непрерывное синхронное вращение от основного ведущего кулачкового вала 5 с помощью цепной передачи 67, а приводной вал 60 — от вала-шестерни 48 с помощью цепной передачи 68.

Работает установка следующим образом.

Бочки подаются на загрузочную вилку 14 в тот момент, когда она находится в нижнем положении (см. фиг, 4). При подъеме загрузочной вилки вверх бочка под действием силы

2247207

55 тяжести скатывается по наклонным плоскостям этой вилки и направляющего желоба 69 и попадает на поверхность непрерывно вращающихся барабанов 9. 3а один оборот кулачков б моется наружная и внутренняя поверхности бочки горячим содовым раствором вращающимися щетками 22 и 81 и неподвижной торцовой щеткой 80. При попадании вращающихся роликов 18 во впадину непрерывно вращающихся кулачков б бочка скатывается по наклонным плоскостям желобов 70 и 71 и попадает на поверхность непрерывно вращающихся барабанов 62 камеры 2. За один оборот непрерывно вращающихся кулачков 59 ополаскивается и стерилизуется бочка, вращающаяся на барабанах 62.

При попадании вращающихся роликов 65 во впадину непрерывно вращающихся кулачков 59 бочка выкатывается из установки по наклонным плоскостям направляющих желобов 72 и бб, и цикл повторяется.

Включается электродвигатель 52 для хода каретки 84 «вперед» или «назад», необходимого для ввода щетки 81 внутрь бочки и выхода из нее, автоматически непрерывно вращающимся кулачком б с помощью специальных упоров 78, закрепленных в определенном положении на кулачках 6, и двух рычажных конечных выключателей 74, расположенных на раме установки.

Выключается каретка,в заданном «левом» и «правом» крайних положениях также автоматически с помощью двух рычажных конечных выключателей 75, установленных на раме установки, и упора 76, закрепленного на подвижной каретке.

Останавливается каретка в заданных крайних положениях электромагнитным тормозом

56, закрепленным на шкиве электродвигателя 52.

Фрикционный механизм 89 служит для автоматического отключения общего привода установки при неисправности.

Предмет изобретения

1. Установка для мойки бочек, состоящая из размещенных в моечной камере двух приводных валов, соединенных между собой цепной передачей, с установленными на них опорными барабанами для размещения бочки в процессе мойки, торцовой неподвижной щетки для мойки дна бочки, вращающейся щетки для мойки наружной боковой поверхности боч.ки, щетки для мойки внутренней поверхности бочки, выполненной с возможностью вращения и возвратно-поступательного перемещения, ду5

35 ширующих устройств для подачи моющего раствора к щеткам и на внутреннюю и наружную поверхности бочки, лотка для выгрузки бочки и электропривода, отличающаяся тем, что, с целью повышения производительности и улучшения .качества мойки, осуществления в установке процессов ополаскивания и стерилизации бочек, механизации всех процессов, а также выгрузки бочек из усгановки, она снабжена двумя горизонтальными приводными валами с опорными барабанами для размещения бочек, выполненными аналогично опорным барабанам приводных валов моечной камеры и заключенными в камеру, предназначенную для ополаскивания и стерилизации бочек, а в моечной камере смонтирован в неподвижных опорах в .горизонтальной плоскости основной ведущий вал с двумя кулачками, имеющими концентрическую поверхность с впадиной вогнутого профиля, связанный цепной передачей с таким же ведущим валом, установленным в камере для ополаскивания и стерилизации бочек, смещенным по высоте относительно основного ведущего вала и имеющим также два кулачка аналогичного профиля; приводные валы моечной камеры и камеры для ополаскивания и стерилизации попарно соединены между собой с помощью шарниров и связаны цепной передачей с электроприводом установки, при этом один из приводных валов каждой пары закреплен в неподвижных опорах, а другой с помощью роликов, насаженных на его концах, свободно опирается на поверхность кулачков ведущих валов моечной камеры и камеры для ополаскивания и стерилизации.

2. Установка по п. 1, отличающаяся тем, что, с целью механизации процесса загрузки бочек в моечную камеру, она снабжена загрузочной вилкой-захватом, выполненной с возможностью колебательного движения в вертикальной плоскости и насаженной на горизонтальный вал, установленный в неподвижных опорах вне моечной камеры и соединенный с помощью кривошипов и регулируемой тяги с загрузочным валом, смонтированным в верхней зоне моечной камеры в неподвижных опорах и связанным цепной передачей с основным ведущим валом.

3. Установка по п. 1, отличающаяся тем, что щетка для мойки внутренней поверхности бочки смонтирована на каретке, имеющей возвратно-поступательное перемещение с помощью гайки, реверсивно вращающейся вокруг не.подвижного винта, установленного на раме моечной камеры.

247207

Фиг. 4
