Устройство управления жидкокристаллическим дисплеем, жидкокристаллический дисплей, способ управления жидкокристаллическим дисплеем, программа и носитель данных для программы

Устройство управления жидкокристаллическим дисплеем, жидкокристаллический дисплей, способ управления жидкокристаллическим дисплеем, программа и носитель данных для программы

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

[0001] Изобретение относится к жидкокристаллическому дисплею, в котором состояния отображения участков отображения управляются на основе участков разделенных видеоданных, полученных посредством разделения видеоданных для одного экранного изображения на фрагменты разделенных видеоданных для соответствующих участков отображения жидкокристаллической дисплейной панели.

УРОВЕНЬ ТЕХНИКИ

[0002] Известны различные стандартные способы, согласно которым предусмотрена подсветка соответствующих участков отображения на экране жидкокристаллической дисплейной панели, причем сигналы яркости подсветки управляются соглсно соответствующим частям видеоданных, предназначенных для отображения на участках отображения.

[0003] Например, в патентной литературе 1 раскрыт способ, согласно которому видеоданные разделены на видеозоны, соответственно оснащенные подсветкой, причем сигналы яркости подсветки управляются согласно соответствующим APL (средним уровням сигналов яркости) видеозон.

[0004] Кроме того, в патентной литературе 2 раскрыт способ компенсации отображаемых видеоданных в соответствии с распределением яркости подсветки.

Патентная литература 1

Опубликованный японский патент №3766231 (Дата публикации: 24 ноября 2000 г.).

Патентная литература 2

Опубликованная японская патентная заявка (Tokukai) №2005-309338 (Дата публикации: 4 ноября 2005 г.).

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0005] В случае, например, когда на дисплее показано изображение класса 4К2К (которое является изображением с высоким разрешением приблизительно 4000 пикселей по горизонтали ×2000 пикселей по вертикали, например 3840×2160 точек, 4096×2160 точек, 4096×1776 точек или 3300×2160 точек), (i) видеоданные для одного экранного изображения разделены на фрагменты видеоданных для участков экрана благодаря ограничений памяти, размера схемы большой интегральной схемы (БИС) и т.п., и (ii) изображения, предназначенные для отображения на соответствующих участках, управляются в соответствии с фрагментами разделенных видеоданных.

[0006] Однако в случае, когда (i) жидкокристаллический дисплей содержит источники света, предусмотренные в качестве подсветки на задней стороне жидкокристаллической дисплейной панели, и (ii) отображение выполняется с использованием видеоданных для одного экранного изображения, которое разделено на фрагменты видеоданных для участков, возникает проблема, состоящая в невозможности надлежащего управления распределением яркости в зоне окантовки разделенных изображений, когда яркость источников света управляется в соответствии с фрагментами разделенных видеоданных.

[0007] Распределения яркости соответствующих источников света распространяются и тем самым перекрывают друг друга. Соответственно распределение яркости в жидкокристаллической дисплейной панели определено посредством распределений яркости соответствующих источников света. Следовательно, например, в случае изменения яркости изображения, предназначенного для отображения в зоне окантовки разделенных изображений, яркостью одной из зон разделенных изображений невозможно надлежащим образом управлять, когда яркость подсветки, соответствующая примыкающей зоне разделенных изображений, управляется только в соответствии с видеоданными примыкающей зоны разделенных изображений.

[0008] Настоящее изобретение преодолевает указанную проблему, и его задача состоит в улучшении качества отображения в зоне окантовки каждого из участков экрана оснащенного подсветкой жидкокристаллического дисплея в случае, когда видеоданные для одного экранного изображения разделены на фрагменты разделенных видеоданных для соответствующих участков, и когда соответствующие изображения, предназначенные для отображения на участках, управляются в соответствии с фрагментами разделенных видеоданных.

[0009] Согласно настоящему изобретению, для решения указанной задачи устройство управления жидкокристаллическим дисплеем, содержащим жидкокристаллическую дисплейную панель и узел подсветки, имеющий источники света, выполнено матричным образом на задней стороне жидкокристаллической дисплейной панели, при этом указанное устройство управления содержит секцию управления жидкими кристаллами, которая управляет пикселями жидкокристаллической дисплейной панели в соответствии с фрагментами разделенных видеоданных, причем указанные фрагменты подготовлены посредством разделения видеоданных для одного экранного изображения на фрагменты для соответствующих участков жидкокристаллической дисплейной панели, и секцию управления подсветкой, которая управляет излучающими состояниями соответствующих источников света в соответствии с неразделенными видеоданными для одного экранного изображения.

[0010] Согласно указанной конфигурации в указанной жидкокристаллической дисплейной панели секция управления жидкими кристаллами управляет состояниями отображения соответствующих участков отображения на основании фрагментов разделенных видеоданных, которые подготовлены посредством разделения видеоданных для одного экранного изображения на фрагменты для соответствующих участков отображения жидкокристаллической дисплейной панели. В узле подсветки секция управления подсветкой управляет излучающими состояниями соответствующих источников света на основании неразделенных видеоданных для одного экранного изображения. В указанной конфигурации даже в случае, когда видеоданные, используемые для управления жидкокристаллической дисплейной панелью, являются фрагментами разделенных видеоданных, источники света в зонах окантовки соответствующих участков отображения могут управляться надлежащим образом. Это дает возможность предотвращения ухудшение качества отображения в зонах окантовки соответствующих участков отображения.

[0011] Секция управления подсветкой может содержать секцию установки яркости источников света, которая определяет яркости свечения соответствующих источников света в соответствии с неразделенными видеоданными для одного экранного изображения; секцию управления источником света, которая вызывает испускание света источниками света в соответствии с соответствующими яркостями свечения, определяемыми посредством секции установки яркости источников света, секцию генерирования данных распределения яркости, которая генерирует данные распределения яркости, указывающие на распределение яркости, вызываемое в жидкокристаллической дисплейной панели благодаря свету, испускаемому источниками света, причем указанные источники света испускают свет в соответствии с соответствующими яркостями свечения, определяемыми посредством секции установки яркости источников света. Секция управления жидкими кристаллами может содержать секцию компенсации, которая компенсирует фрагменты разделенных видеоданных в соответствии с данными распределения яркости, и секцию управления жидкими кристаллами, которая управляет пикселями жидкокристаллической дисплейной панели в соответствии с фрагментами разделенных видеоданных, скомпенсированными секцией компенсации.

[0012] Согласно указанной конфигурации, секция генерирования данных распределения яркости генерирует данные распределения яркости в жидкокристаллической дисплейной панели в соответствии с излучающими состояниями соответствующих источников света и на основании данных распределения яркости секция компенсации компенсирует видеоданные изображения, предназначенного для отображения на жидкокристаллической дисплейной панели. Это дает возможность надлежащим образом управлять распределением яркости отображаемого изображения, к видимым пользователю.

[0013] Устройство управления может дополнительно содержать секцию регулирования размера изображения, которая регулирует размер изображения вводимых видеоданных для одного экранного изображения в случае, когда формат кадра вводимых видеоданных отличен от формата кадра жидкокристаллической дисплейной панели, причем указанная секция регулирования размера изображения добавляет фиктивные видеоданные к периферии вводимых видеоданных с целью регулирования размера изображения вводимых видеоданных, чтобы формат кадра вводимых видеоданных соответствовал формату кадра жидкокристаллической дисплейной панели, секцию установки яркости источников света, которая определяет яркости свечения соответствующих источников света в соответствии с видеоданными, чьи размеры изображения были отрегулированы посредством секции регулирования размера изображения.

[0014] Согласно указанной конфигурации даже в случае, когда формат кадров вводимых видеоданных для одного экранного изображения отличен от формата кадра жидкокристаллической дисплейной панели, излучающие состояния соответствующих источников света могут надлежащим образом управляться в соответствии с изображением, предназначенным для отображения на жидкокристаллической дисплейной панели.

[0015] Секция установки яркости источников света может разделять видеоданные для одного экранного изображения на блоки, которые соответствуют соответствующим позициям, в которых предусмотрены источники света, а также может определять яркости свечения каждого источника света на участке отображения среди источников света в соответствии с максимальным значением среди значений оттенков пикселей, включенных в один из блоков, соответствующих источнику света (участок отображения является участком для отображения изображения, соответствующего вводимым видеоданным), а также может определять яркости свечения каждого источника света на участке неотображения среди источников света в соответствии со (i) средним уровнем яркости пикселей, включенных в блок участка отображения, соседний с блоком, соответствующим источнику света (участок неотображения является участком, на котором отображено изображение, соответствующее фиктивным видеоданным), или (ii) средним уровнем яркости некоторых маленьких блоков, которые примыкают к участку неотображения, причем маленькие блоки получают посредством дальнейшего разделения блока участка отображения, примыкающего к блоку, соответствующему источнику света.

[0016] Согласно указанной конфигурации яркости свечения источников света соответствующего участка неотображения могут управляться на основании среднего уровня яркости, вычисленного из видеоданных в краевом участке участка отображения, примыкающего к участку неотображения. Соответственно, можно предотвратить ухудшение качества отображения в краевом участке участка отображения.

[0017] Устройство управления может дополнительно содержать первую разделительную секцию, которая разделяет вводимые видеоданные для одного экранного изображения на фрагменты разделенных видеоданных, причем вводимые видеоданные имеют разрешение, которое является заданным разрешением или большим, секцию понижающего преобразования, которая преобразует разрешение вводимых видеоданных в разрешение, более низкое, чем первоначально введенное разрешение вводимых видеоданных, секцию установки яркости источников света, которая определяет яркости свечения соответствующих источников света в соответствии с видеоданными, чье разрешение понижено посредством секции понижающего преобразования и в соответствии с данными распределения яркости, секцию компенсации, котороя компенсирует фрагменты разделенных видеоданных, подготовленных посредством первой разделительной секции.

[0018] Согласно указанной конфигурации в случае, когда вводятся видеоданные для одного экранного изображения, имеющие заданное разрешение или большее, вводимые видеоданные разделяют на фрагменты разделенных видеоданных, и состояние отображения жидкокристаллической дисплейной панели управляется на основании фрагментов разделенных видеоданных. Соответственно, даже в случае, когда размер изображения видеоданных для одного экранного изображения большой, состояние отображения жидкокристаллической дисплейной панели может управляться надлежащим образом. Например, даже в случае, когда трудно полностью обработать видеоданные для одного экранного изображения из-за ограничений памяти и т.д., а также из-за размера схемы БИС, как в видеоданных класса 4К2К, действие жидкокристаллической дисплейной панели может надлежащим образом управляться на основании фрагментов разделенных видеоданных. Кроме того, в узле подсветки излучающие состояния соответствующих источников света могут управляться на основании видеоданных для одного экранного изображения, которое было преобразовано с понижением посредством секции понижающего преобразования. Это дает возможность предотвращения ухудшения качества отображения в зоне окантовки участков отображения. Следует отметить, что в целом количество источников света, размещенных матричным образом в узле подсветки, значительно меньше, чем количество пикселей жидкокристаллической дисплейной панели. Следовательно, даже в случае, когда излучающие состояния соответствующих источников света управляются на основании преобразованных с понижением видеоданных, излучающие состояния соответствующих источников света могут управляться надлежащим образом.

[0019] Устройство управления может дополлнительно содержать секцию восстановления изображения, которая (i) получает фрагменты разделенных видеоданных, подготовленных посредством разделения видеоданных для одного экранного изображения, причем видеоданные для одного экранного изображения имеют разрешение, которое равно или больше, чем заданное разрешение и которая (ii) восстанавливает видеоданные для одного экранного изображения посредством комбинирования фрагментов разделенных видеоданных, и секцию понижающего преобразования, которая преобразует разрешение видеоданных, восстанавливаемых таким образом, в разрешение более низкое, чем разрешение указанных видеоданных, восстанавливаемых таким образом, секцию установки яркости источников света, которая определяет яркости свечения соответствующих источников света в соответствии с видеоданными, разрешение которых было понижено посредством блока понижающего преобразования, а также в соответствии с данными распределения яркости, секцию компенсации, которая компенсирует фрагменты разделенных видеоданных.

[0020] Согласно указанной конфигурации, состояние отображения жидкокристаллической дисплейной панели управляется на основании фрагментов разделенных видеоданных. Соответственно, даже в случае, когда видеоданные для одного экранного изображения, видеоданные которые не разделены, все же имеют большой размер изображения, состояние отображения жидкокристаллической дисплейной панели может управляться надлежащим образом. Кроме того, в узле подсветки излучающие состояния соответствующих источников света могут управляться на основании видеоданных для одного экранного изображения, которые преобразованы с понижением посредством секции понижающего преобразования. Это дает возможность предотвратить ухудшения качества отображения в зоне окантовки участков отображения.

[0021] Устройство управления может дополнительно содержать вторую разделительную секцию, которая разделяет вводимые видеоданные для одного экранного изображения на фрагменты разделенных видеоданных, причем вводимые видеоданные имеют разрешение меньшее, чем заданное разрешение, и секцию процесса масштабирования, которая увеличивает разрешение фрагментов разделенных видеоданных так, чтобы разрешение стало выше, чем разрешение фрагментов разделенных видеоданных, причем фрагменты разделенных видеоданных подготовлены посредством второй разделительноой секции, секцию установки яркости источников света, которая определяет яркости свечения соответствующих источников света в соответствии с вводимыми видеоданными для одного экранного изображения, и в соответствии с данными распределения яркости, секцию компенсации, которая компенсирует фрагменты разделенных видеоданных, чьи разрешения были улучшены посредством секции процесса масштабирования.

[0022] Согласно указанной конфигурации, в случае, когда вводятся видеоданные для одного экранного изображения, имеющие разрешение меньшее, чем заданное разрешение, вводимые данные разделены на фрагменты разделенных видеоданных, и фрагменты разделенных видеоданных преобразованы с тем, чтобы соответственно иметь высокие разрешения. Состояние отображения жидкокристаллической дисплейной панели управляется на основании таким образом преобразованных видеоданных. Это дает возможность отображать изображение, соответствующее вводимым видеоданным, и одновременно более эффективно использовать дисплейный экран жидкокристаллической дисплейной панели. Кроме того, в узле подсветки излучающие состояния источников света управляются на основании вводимых видеоданных для одного экранного изображения. Это дает возможность предотвратить ухудшения качества отображения в зоне окантовки участков отображения.

[0023] Вторая разделительная секция может генерировать фрагменты разделенных видеоданных так, чтобы каждый из указанных фрагментов отдавал часть примыкающему фрагменту с тем, чтобы зоны окантовки указанного фрагмента и примыкающего фрагмента перекрывали друг друга, секция процесса масштабирования содержит секцию разностных операций, выполняющую процесс разностных операций, в котором значение оттенка рассматриваемого пикселя вычисляется посредством операции с использованием дифференцирования или разности значений оттенка вблизи рассматриваемого пикселя, причем указанное значение оттенка рассматриваемого пикселя используется для извлечения края предмета, представленного в изображении, секцию усредняющего процесса, выполняющую процесс усреднения, в которой среднее значение значений оттенка вблизи к рассматриваемому пикселю вычисляется как значение оттенка рассматриваемого пикселя, секцию корреляционных операций, выполняющую процесс вычисления для получения корреляционного значения, указывающего на корреляцию между разностными видеоданными и усредненными видеоданными, причем разностные видеоданные получают посредством подвергания фрагментов разделенных видеоданных процессу разностных операций, а усредненные видеоданные получают посредством подвергания фрагментов разделенных видеоданных процессу разностных операций и процессу усреднения, а также секцию интерполяционного процесса, выполняющую интерполяционный процесс на фрагментах разделенных видеоданных с использованием интерполяционного метода, который выбирают в соответствии с корреляционным значением.

[0024] Согласно указанной конфигурации корреляционное значение используется для надлежащей оценки того, является ли близость к рассматриваемому пикселю краевой частью или некраевой частью. Это значит, что в некраевой части шум и тонкие линии и т.п., отличные от края, устраняются посредством процесса усреднения, и, соответственно, корреляционное значение становится маленьким. В свою очередь, краевая часть не слишком сильно изменяется в течение процесса усреднения, и тем самым корреляционное значение становится большим. Следовательно, с использованием корреляционного значения возможно соответствующим образом оценивать, является ли близость к рассматривеамому пикселю краевой частью или некраевой частью. Кроме того, согласно данной конфигурации секция интерполяционного процесса выполняет интерполяционный процесс на фрагментах разделенных видеоданных посредством интерполяционного метода, выбранным в соответствии с корреляционным значением, и, соответственно, фрагменты разделенных видеоданных оказываются увеличены в масштабе. Это дает возможность выполнять соответствующие различные интерполяционные процессы на краевой части и на некраевой части. Соответственно, может быть произведено высокоразрешающее изображение. Необходимо лишь, чтобы каждый из фрагментов разделенных видеоданных содержал значения оттенка вблизи к каждому рассматриваемому пикселю, чтобы ссылаться на них в процессе разностных операций. Соответственно, не обязательно проверять все изображение для выявления края. Это дает возможность (i) использовать небольшое количество видеоданных для процесса выявления края, (ii) уменьшать размер схемы, и (iii) сокращать время обработки.

[0025] Согласно настоящему изобретению, жидкокристаллический дисплей содержит жидкокристаллическую дисплейную панель, узел подсветки, имеющий источники света, размещенные матричным образом на задней стороне жидкокристаллической дисплейной панели, и любое из описанных выше устройство управления.

[0026] Согласно указанной конфигурации, источники света в зоне окантовки участков отображения могут надлежащим образом управляться. Соответственно, возможно предотвращения ухудшения качества отображения в зоне окантовки участков отображения.

[0027] Способ согласно настоящему изобретению для управления жидкокристаллическим дисплеем, который содержит жидкокристаллическую дисплейную панель и узел подсветки, имеющий источники света, размещенные матричным образом на задней стороне жидкокристаллической дисплейной панели, причем указанный способ содержит этапы управления состояниями отображения участков отображения в соответствии с фрагментами разделенных видеоданных, при этом фрагменты разделенных видеоданных подготовлены посредством разделения видеоданных для одного экранного изображения на фрагменты для соответствующих участков отображения жидкокристаллической дисплейной панели, управления излучающими состояниями соответствующих источников света в соответствии с неразделенными видеоданными для одного экранного изображения.

[0028] Согласно этому способу, в жидкокристаллической дисплейной панели состояния отображения соответствующих участков отображения управляются на основании фрагментов разделенных видеоданных, которые подготовлены посредством разделения видеоданных для одного экранного изображения на фрагменты для соответствующих участков отображения жидкокристаллической дисплейной панели. В узле подсветки излучающие состояния соответствующих источников света управляются на основании неразделенных видеоданных для одного экранного изображения. Согласно указанной конфигурации даже в случае, когда видеоданные, используемые для управления жидкокристаллической дисплейной панелью, являются фрагментами разделенных видеоданных, источники света в зонах окантовки участков отображения могут управляться надлежащим образом. Это дает возможность предотвращения ухудшения качества отображения в зонах окантовки участков отображения.

[0029] Следует отметить, что устройство управления может быть реализовано посредством компьютера. В этом случае добиваются того, чтобы компьютер служил в качестве вышеописанных секций. Соответственно, в изобретение включены (i) программа, обеспечивающая работу компьютера в качестве устройства управления, и (ii) машиночитаемый носитель данных для хранения указанной программы.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

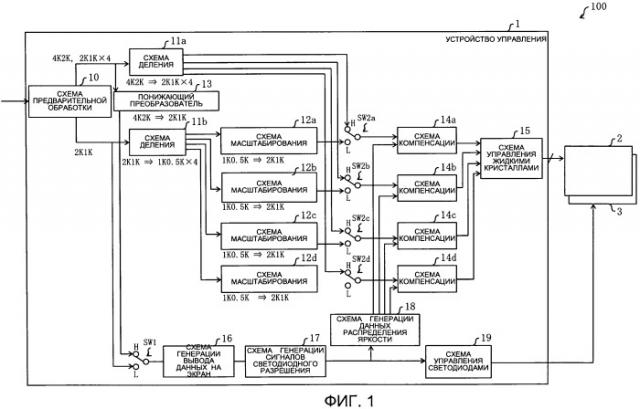

Фиг.1 - это блок-схема, на которой схематически показана структура жидкокристаллического дисплея согласно одному варианту реализации настоящего изобретения.

Фиг.2 (а) и (b) - это пояснительные виды, на которых показаны примеры способов комбинирования фрагментов разделенных видеоданных.

Фиг.3 - это график, иллюстрирующий отношение между значениями оттенка введенного сигнала изображения и значениями оттенка отображаемого изображения в случае, когда изменяется яркость подсветки.

Фиг.4 - это график, иллюстрирующий отношение между значениями оттенка введенного сигнала изображения и компенсированными значениями оттенка, с целью предотвращения того, чтобы оттенок отображаемого изображения изменялся даже в случае, когда изменяется яркость подсветки.

Фиг.5 - это пояснительный вид, иллюстрирующий пример процесса генерирования отображения видеоданных.

Фиг.6 (а) и (b) - это пояснительные виды, на которых показаны примеры способов генерирования сигнала подсветки, соответствующего светодиодному разрешению.

Фиг.7 - это график, иллюстрирующий яркости соответствующих секций в жидкокристаллической дисплейной панели, вызванных светом, испускаемым подсветками.

Фиг.8 - это график, иллюстрирующий яркости соответствующих секций в жидкокристаллической дисплейной панели, вызванных светом, испускаемым подсветками.

Фиг.9(а) - это пояснительный вид, иллюстрирующий пример изображения, предназначенного для отображения на жидкокристаллической дисплейной панели, и фиг.9 (b) - это пояснительный вид, иллюстрирующий распределение яркости жидкокристаллической дисплейной панели, вызванной светом, испускаемым узлом подсветки, чье излучающее состояние управляется в соответствии с изображением, показанным на виде (а).

(а) Фиг.10 - это пояснительный вид, схематически иллюстрирующий последовательность операций жидкокристаллического дисплея, показанного на фиг.1.

Фиг.11 - это пояснительный вид, иллюстрирующий процесс масштабирования, выполняемого жидкокристаллическим дисплеем, показанным на фиг.1.

Фиг.12 - это блок-схема, на которой схематически показана структура схемы масштабирования, включенной в жидкокристаллический дисплей, показанный на фиг.1.

Фиг.13 - это блок-схема, на которой схематически показана структура схемы выявления края, включенной в жидкокристаллический дисплей, показанный на фиг.1.

Фиг.14 - это пояснительный вид, иллюстрирующий процесс разностных операций, выполняемый в жидкокристаллическом дисплее, показанном на фиг.1.

Фиг.15 - это схема, иллюстрирующая пример результатов процесса разностных операций, выполненного в жидкокристаллическом дисплее, показанном на фиг.1.

Фиг.16 - это схема, иллюстрирующая пример результатов процесса разностных операций, выполненного в жидкокристаллическом дисплее, показанном на фиг.1.

Фиг.17 - это схема, иллюстрирующая пример результатов процесса разностных операций, выполненного в жидкокристаллическом дисплее, показанном на фиг.1.

Фиг.18 - это пояснительный вид, иллюстрирующий обзор процесса усреднения, выполняемого в жидкокристаллическом дисплее, показанном на фиг.1.

Фиг.19 - это пояснительный вид, иллюстрирующий обзор процесса выявления края, выполняемого в жидкокристаллическом дисплее, показанном на фиг.1.

Фиг.20 - это пояснительный вид, иллюстрирующий образцы наклона края, выраженного посредством блока из 3×3 точек, в соответствии с жидкокристаллическим дисплеем, показанным на фиг.1.

Фиг.21 (а) и (b) - это пояснительные виды, на которых показаны примеры интерполяционного метода, используемого в процессе масштабирования.

Фиг.22 - это пояснительный вид, иллюстрирующий интерполяционный метод, применеямый к части края, в соответствии с жидкокристаллическим дисплеем, показанным на фиг.1.

СПИСОК ОБОЗНАЧЕНИЙ

1: Устройство управления.

2: Жидкокристаллическая дисплейная панель.

3: Узел подсветки.

10: Схема предварительной обработки (секция регулирования размера изображения, секция восстановления изображения).

11а: Схема деления (секция управления жидкими кристаллами, первая разделительная секция).

11b: Схема деления (секция управления жидкими кристаллами, вторая разделительная секция).

12a-12d: Схема масштабирования (секция управления жидкими кристаллами, секция масштабирования).

13: Понижающий преобразователь (секция управления жидкими кристаллами, секция понижающего преобразования).

14а-14d: Схема компенсации (секция управления жидкими кристаллами, секция компенсации).

15: Схема управления жидкими кристаллами (секция управления жидкими кристаллами, секция управления жидкими кристаллами).

16: Схема генерации вывода данных на экран (секция управления подсветкой).

17: Схема генерации сигналов светодиодного разрешения (секция управления подсветкой, секция регулирования светодиодной яркости).

18: Схема генерации данных распределения яркости (секция управления подсветкой, секция генерации данных распределения яркости).

19: Схема управления светодиодами (секция управления подсветкой, секция управления светодиодами).

21: Схема выявления края.

22: Схема интерполяции (секция интерполяционного процесса).

31: Разностная схема (секция разностных операций).

32: Схема ротации фильтра.

33: Схема установки направления.

34: Схема усреднения (секция процесса усреднения).

35: Схема корреляционных операций (секция корреляционных операций).

36: Схема распознования края.

100: Жидкокристаллический дисплей.

ОПИСАНИЕ ВАРИАНТОВ РЕАЛИЗАЦИИ

[0030] Ниже приведены описания вариантов реализации настоящего изобретения.

(1-1. Конфигурация жидкокристаллического дисплея 100)

[0031] Фиг.1 - это блок-схема, на которой схематически показана структура жидкокристаллического дисплея 100 согласно одному варианту реализации. Как показано на фиг.1, жидкокристаллический дисплей 100 включает устройство 1 управления, жидкокристаллическую дисплейную панель 2 и узел 3 подсветки.

[0032] Жидкокристаллическая дисплейная панель 2 отображает изображение, соответствующее видеоданным. В этом варианте реализации использована панель, имеющая размер дисплейной панели 4096×2160 точек. Однако жидкокристаллическая дисплейная панель 2 не ограничена этим размером, и могут быть использованы различные известные жидкокристаллические дисплейные панели.

[0033] Узел 3 подсветки размещен на задней стороне по отношению к отображающей стороне жидкокристаллической дисплейной панели 2 и испускает свет так, чтобы жидкокристаллическая дисплейная панель 2 могла отображать изображение. В качестве источников света узел 3 подсветки содержит светодиоды. В настоящем варианте реализации использован узел подсветки, который содержит светодиоды как источники света, размещенные в матричном порядке 8х4. Однако количество светодиодов не ограничено этим примером. Например, может быть размещено большее количество светодиодов. Кроме того, в настоящем варианте реализации описан случай, когда светодиоды использованы в качестве источников света. Однако источники света согласно настоящему изобретению не ограничены этим, и в качестве источников света могут быть использованы другие светоиспускающие элементы, такие, например, как электролюминесцентные элементы. Кроме того, в настоящем варианте реализации описана конфигурация, в которой светодиоды размещены непосредственно под жидкокристаллической дисплейной панелью без размещения светопроводящей панели между светодиодами и жидкокристаллической дисплейной панелью (так называемое устройство прямого освещения). Однако настоящее изобретение не ограничено этим. Возможно использование устройства освещения другого типа, такого как, например, (i) устройство освещения с торцевой подстветкой, в котором под светоиспускающей поверхностью осветительного устройства размещена одна светопроводящая панель, и подложки источников света размещены на по меньшей мере одной из четырех сторон, окружающих светонаправляющую панель, таким образом чтоуказанные подложки источников света размещены параллельно по меньшей мере одной из указанных четырех сторон, или (ii) осветительное устройство другого типа, такое как осветительное устройство с последовательным расположением, в котором для соответствующих светоиспускающих элементов предусмотрены светопроводящие панели.

[0034] Устройство 1 управления содержит схему 10 предварительной обработки, схему 11 деления и схему 11b деления, схемы 12a-12d масштабирования, понижающий преобразователь 13, схемы 14a-14d компенсации, схему 15 управления жидкими кристаллами, схему 16 генерации вывода данных на экран, схему 17 генерации сигналов светодиодного разрешения, схему 18 генерации данных распределения яркости, схему 19 управления светодиодами, переключатели SW1, SW2a-SW2d.

[0035] В случае, когда формат кадра вводимых видеоданных отличен от формата кадра жидкокристаллической дисплейной панели 2, схема 10 предварительной обработки (секция регулирования размера изображения, секция восстановления изображения) выполняет процесс регулирования для соответствия формата кадра вводимых видеоданных формату кадров жидкокристаллической дисплейной панели 2 посредством, например, добавления в вводимые видеоданные фиктивных видеоданных (например, черных пикселей). Например, в случае, когда видеоданные, имеющие размер изображения 3840×2160 точек, вводят в устройство 1 управления, поперечный размер (3840 точек) будет меньше, чем размер экрана (4096 точек) жидкокристаллической дисплейной панели 2, поскольку она имеет размер экрана 4096×2160. В этом случае при отображении изображение в левой половине разделенных участков необходимо сдвинуть вправо на 2048-1920=128 точек. Следовательно, схема 10 предварительной обработки добавляет фиктивные видеоданные на правую и левую стороны вводимых видеоданных так, чтобы изображение, соответствующее вводимым видеоданным, было расположено в положении, которое сдвинуто вправо на 128 точек от левого края экрана жидкокристаллической дисплейной панели 2.

[0036] Кроме того, в случае, когда вводимые видеоданные являются видеоданными класса 4К2К, схема 10 предварительной обработки направляет видеоданные, которые были отрегулированы, на схему 11 деления и на понижающий преобразователь 13. В качестве альтернативы в случае, когда вводимые видеоданные являются видеоданными класса 2К1К или ниже, схема 10 предварительной обработки направляет видеоданные, которые были отрегулированы, на схему 11b деления и на схему 16 генерации вывода данных на экран.

[0037] Следует отметить, что в случае, когда видеоданные, вводимые в устройство 1 управления, являются фрагментами разделенных видеоданных, которые подготовлены посредством разделения исходных видеоданных для одного экранного изображения (видеоданные класса 4К2К) на фрагменты для соответствующих участков отображения, схема 10 предварительной обработки выполняет вышеописанный процесс регулирования на фрагментах разделенных видеоданных и направляет на схему 11а деления указанные фрагменты разделенных видеоданных, таким образом отрегулированные, а также направляет на понижающий преобразователь 13 видеоданные, которые были получены посредством комбинирования фрагментов разделенных видеоданных, таким образом отрегулированных. В этом случае схема 11а деления должна направлять на схемы 14a-14d компенсации соответствующие из фрагментов разделенных видеоданных, посланных от схемы 10 предварительной обработки.

[0038] Чтобы предотвратить (i) возникновение между фрагментами разделенных видеоданных участка неотображения, и чтобы предотвратить (ii) расположение дисплейных позиций фрагментов разделенных видеоданных, схема 10 предварительной обработки устанавливает для каждого из фрагментов разделенных видеоданных позицию фиктивных видеоданных, предназначенных для добавления к каждому из фрагментов разделенных видеоданных, когда на фрагментах разделенных видеоданных будет выполнен вышеописанный процесс регулирования. Например, как показано на фиг.2(а), в случае, когда фиктивные видеоданные равномерно добавлены к правой и нижней сторонам каждого из фрагментов разделенных видеоданных, между фрагментами разделенных видеоданных возникают участки без отображения данных. Чтобы предотвратить (i) возникновение таких участков между фрагментами разделенных видеоданных и чтобы предотвратить (ii) расположение дисплейных позиций фрагментов разделенных видеоданных, схема 11а деления контролирует для каждого из указанных участков позиции фиктивных видеоданных которые будут добавлены (см. фиг.2(b)).

[0039] В случае, когда в устройство 1 управления вводятся видеоданные для одного экранного изображения, и формат кадров вводимых видеоданных отличен от формата кадров жидкокристаллической дисплейной панели 2, схема 10 предварительной обработки добавляет фиктивные видеоданные (например, черные пиксели) к периферийной области изображения, соответствующего вводимым видеоданным, так что вводимые видеоданные будут отображены в центре экрана жидкокристаллической дисплейной панели 2.

[0040] Следует отметить, что говоря относительно
