Устройство отображения изображений и способ отображения изображений

Устройство отображения изображений и способ отображения изображений

Иллюстрации

Показать все

Реферат

УРОВЕНЬ ТЕХНИКИ ИЗОБРЕТЕНИЯ

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к устройству отображения изображений и способу отображения изображений, в котором управляют источниками света для излучения света для отображения изображения, и относится к устройству отображения изображений и способу отображения изображений, в котором источники света, излучающие свет на блок отображения, регулируют для отображения изображения на блоке отображения.

ОПИСАНИЕ ПРЕДШЕСТВУЮЩЕГО УРОВНЯ ТЕХНИКИ

Жидкокристаллический дисплей заставляет жидкокристаллическую панель пропускать или блокировать свет, излучаемый подсветкой, для отображения изображения. Воспроизводимость света, цветовой контраст и энергопотребление устройства жидкокристаллического дисплея главным образом зависят от рабочих характеристик или регулировки жидкокристаллической панели и подсветки. В последнее время предлагается использовать способ управления (называемый в дальнейшем “способ активного управления областями”), в котором подсветку делят на множество областей и регулируют световую эффективность в каждой области.

Когда отображаемое изображение включает в себя участок низкой яркости, способ активного управления областями уменьшает световую эффективность области подсветки, соответствующей участку низкой яркости, и устанавливает скорость пропускания жидкокристаллической панели, основываясь на уменьшенной световой эффективности. Световая эффективность подсветки может быть оптимизирована для каждой области в соответствии с вышеописанным. Таким образом, можно уменьшить энергопотребление, требуемое для всей подсветки. Дополнительно, уменьшение световой эффективности для каждой области может уменьшить как называемый “феномен недостаточно глубокого черного цвета” (например, состояние, когда черный цвет выглядит бледным на только что выключенном экране) и улучшить контраст и качество изображения.

Способ активного управления областями может использовать источник света RGB-LED (светодиод) в качестве подсветки, сконфигурированный с тремя светодиодами, соответствующими красному (R), зеленому (G) и синему (B) цветам. Для использования данного источника света RGB-LED необходимо не только настраивать световую эффективность для каждой области, но также регулировать соответствующие три светодиода в каждой области. Например, когда отображаемое изображение, соответствующее некоторой области, сконфигурировано с использованием только синего цвета, красный светодиод (называемый в дальнейшем “R-LED”) и зеленый светодиод (называемый в дальнейшем “G-LED”) выключены, синий светодиод (называемый в дальнейшем “B-LED”) включен и скорость пропускания панели жидкокристаллического дисплея устанавливается в соответствии со световой эффективностью B-LED. Таким образом, можно отобразить изображение, которое сконфигурировано с использованием только синего цвета и имеет высокую чистоту цвета. Как описано выше, можно регулировать только требуемый светодиод из светодиодов, расположенных в каждой области. Таким образом, использование источника света RGB-LED может уменьшить энергопотребление больше, чем использование источника белого света. Кроме того, можно получить широкий цветовой охват отображаемого изображения, так как чистота цвета соответствующих основных цветов может поддерживаться на высоком уровне.

Патентный документ 1 описывает устройство и способ, которые используют такой способ активного управления областями, описанный выше, и могут регулировать световые и цветовые свойства локальной области подсветки. В устройстве и способе по патентному документу 1 панель жидкокристаллического дисплея делят на множество областей и подсветку конфигурируют светодиодами, причем свет излучается на каждую область несколькими светодиодами. Световую эффективность светодиода регулируют в соответствии с максимальным градиентным значением каждой области на панели жидкокристаллического дисплея.

Патентный документ 1: выложенная патентная заявка Японии № 2005-338857.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Способ активного управления областями, использующий источник света RGB-LED, может привести к проблеме, зависящей от характеристик цветового фильтра, используемого для жидкокристаллической панели. Фиг.9 является схематическим видом, показывающим связь между характеристиками пропускания цветового фильтра, используемого для жидкокристаллической панели, и длинами волн R-LED, G-LED и B-LED. Например, характеристики цветового фильтра, соответствующего синему (называемого в дальнейшем “B-CF”), частично совпадают с длиной волны G-LED. Таким образом, свет, излучаемый G-LED, может пропускаться (проходить) через B-CF, и нежелательный свет, излучаемый G-LED, может просочиться через B-CF даже в случае, когда B-CF используется для пропускания только света, излучаемого B-LED. В случае когда световые эффективности всех светодиодов устанавливают на фиксированное одинаковое значение, коэффициент для B-CF, соответствующий отношению количества пропускаемого света от B-LED к количеству пропускаемого света от G-LED, всегда одинаков. Таким образом, можно предотвратить возникновение утечки света настройкой, при которой количество прошедшего света от G-LED, зависящее от B-CF, учитывается при проектировании.

С другой стороны, в случае когда световая эффективность каждого светодиода меняется динамически, величина утечки света также меняется динамически. Фиг.10 является схематическим видом для объяснения утечки света, вызванной изменением световой эффективности. На фиг.10 экран отображает зеленое прямоугольное изображение 101 на фоне синего изображения 100. Дополнительно, экран поделен на множество областей, включая область А и область В, и прямоугольное изображение 101 отображается в области А таким образом, что оно немного меньше области А. Дополнительно, подсветка также поделена для соответствия множеству областей экрана, и поделенную подсветку регулируют для излучения света на основе каждой области.

В данном случае регулируют только B-LED для излучения света в области В для отображения только синего фонового изображения 100 в области В. Таким образом, свет, излучаемый светодиодами, отличными от B-LED, не проходит через B-CF в область В, утечки света не возникает, и возможно отображение изображения в синем цвете с высокой чистотой цвета. С другой стороны, B-LED и G-LED регулируют для излучения света в области А для отображения синего фонового изображения 100 и зеленого прямоугольного изображения 101. Таким образом, свет, излучаемый G-LED, проходит через B-CF в область А, и возникает утечка света. Если величина утечки света становится больше, яркость отображаемого синего изображения становится значительно выше по сравнению с нормальной корректной яркостью. Из-за утечки зеленого света контурный участок 102 прямоугольного изображения 101 и периметр контурного участка 102 выглядят очень ярко-синими на экране. Это эффект является так называемым “явлением гало” (при котором генерируется слабый круг света). Такое явление гало вызывает размытие качества изображения. Тем не менее, если явление гало было уменьшено более необходимого, размывается нормальная корректная чистота цвета изображения.

Настоящее изобретение сделано с учетом таких обстоятельств, и его объектом является обеспечение устройства отображения изображений и способа отображения изображений, которые могут предотвратить утечку света и, таким образом, предотвратить размытие качества изображения.

Дополнительно, другой задачей настоящего изобретения является обеспечение устройства отображения изображений и способа отображения изображений, которые могут предотвратить утечку света без размытия чистоты цвета изображения и, таким образом, предотвратить размытие качества изображения.

Устройство отображения изображений по настоящему изобретению регулирует световые эффективности множества источников света с множеством цветов, которые излучают свет на блок отображения, имеющий цветовой фильтр, независимо, в соответствии с градиентами изображения, отображаемого на блоке отображения, и содержит: средство обнаружения для обнаружения световой неоднородности или цветовой неоднородности, вызванной утечкой света источника света, отличного от источника света, соответствующего цветовому фильтру на блоке отображения, который отобразил изображение; средство получения для получения соответствующих световых эффективностей источников света; и регулировочное средство для регулировки световых эффективностей источников света, которое заставляет цвет света, который является смешанным светом, объединяющим свет, излучаемый всеми источниками света, становиться близким к белому, в соответствии с результатами обнаружения средства обнаружения и результатами получения средства получения.

Устройство отображения изображений по настоящему изобретению регулирует световые эффективности множества источников света с множеством цветов, которые излучают свет на блок отображения, имеющий цветовой фильтр, независимо, в соответствии с градиентами изображения, отображаемого на блоке отображения, и содержит: средство обнаружения для обнаружения световой неоднородности или цветовой неоднородности, вызванной утечкой света источника света, отличного от источника света, соответствующего цветовому фильтру на частичной области блока отображения, который отобразил изображение, для множества областей; средство получения для получения соответствующих световых эффективностей источников света; и регулировочное средство для регулировки световых эффективностей источников света, которое заставляет цвет света, который является смешанным светом, объединяющим свет, излучаемый всеми источниками света, становиться близким к белому, в соответствии с некоторым количеством областей, для которых средство обнаружения обнаружило световую неоднородность или цветовую неоднородность, и в соответствии с результатом получения средства получения.

Устройство отображения изображений по настоящему изобретению дополнительно содержит запрещающее средство для запрещения регулировочному средству регулировки, когда количество областей, для которых средство обнаружения обнаружило световую неоднородность или цветовую неоднородность, превышает заданное значение.

Устройство отображения изображений по настоящему изобретению регулирует световые эффективности подсветки, имеющей множество источников света с множеством цветов, которые излучают свет на блок отображения, имеющий цветовой фильтр, в соответствии с градиентами изображения, отображаемого на блоке отображения, и содержит: средство обнаружения для обнаружения световой неоднородности или цветовой неоднородности, вызванной утечкой света источника света, отличного от источника света, соответствующего цветовому фильтру на частичной области блока отображения, которое отобразило изображение; средство получения для получения соответствующих световых эффективностей источников света; и регулировочное средство для регулировки световых эффективностей источников света, которое заставляет цвет света, который является смешанным светом, объединяющим свет, излучаемый источниками света подсветки, соответствующими области, для которой средство обнаружения обнаружило световую неоднородность или цветовую неоднородность, становиться близким к белому свету, в соответствии с результатом получения средства получения.

Устройство отображения изображений по настоящему изобретению содержит регулировочное средство, которое регулирует световые эффективности источников света, чтобы заставить свет, излучаемый источниками света, становиться близким к белому свету, постепенно, от периметра области, обнаруженной средством обнаружения, к обнаруженной области.

Устройство отображения изображений по настоящему изобретению содержит регулировочное средство, которое регулирует световые эффективности источников света, чтобы заставить свет, излучаемый источниками света, становиться близким к белому посредством аддитивного смешения цветов, выполняемого для света, излучаемого источниками света.

Устройство отображения изображений по настоящему изобретению содержит регулировочное средство, которое поддерживает световую эффективность или яркость источника света, яркость которого является наибольшей из яркостей, полученных средством получения, и меняет световую эффективность или яркость источника света, отличную от поддерживаемого источника света.

Устройство отображения изображений по настоящему изобретению содержит: средство обнаружения, которое обнаруживает световую неоднородность или цветовую неоднородность для каждого кадра изображения; и регулировочное средство, которое регулирует световые эффективности источников света, когда средство обнаружения обнаруживает световую неоднородность или цветовую неоднородность, непрерывно, в последовательных кадрах.

Устройство отображения изображений по настоящему изобретению содержит регулировочное средство, которое заставляет смешанный свет становиться близким к белому со скоростью, основанной на результатах обнаружения средства обнаружения.

Устройство отображения изображений по настоящему изобретению содержит регулировочное средство, которое заставляет смешанный свет становиться близким к белому со скоростью, основанной на некотором количестве областей, для которых средство обнаружения обнаружило световую неоднородность или цветовую неоднородность.

Устройство отображения изображений по настоящему изобретению содержит регулировочное средство, которое заставляет смешанный свет от источников света постепенно становиться близким к белому свету.

Устройство отображения изображений по настоящему изобретению дополнительно содержит средство определения для определения того, должна ли быть остановлена регулировка, выполняемая регулировочным средством, или нет, в течение периода, когда регулировочное средство регулирует световые эффективности источников света, в соответствии с результатом обнаружения средства обнаружения, причем регулировочное средство регулирует световые эффективности источников света, чтобы заставить смешанный свет становиться далеким от белого со скоростью, которая меньше, чем скорость для становления близким к белому, когда средство определения определяет, что регулировка, выполняемая регулировочным средством, должна быть остановлена.

Способ отображения изображений по настоящему изобретению регулирует световые эффективности множества источников света с множеством цветов, которые излучают свет на блок отображения, имеющий цветовой фильтр, независимо, в соответствии с градиентами изображения, отображаемого блоком отображения, и содержит этапы, на которых: обнаруживают световую неоднородность или цветовую неоднородность, вызванную утечкой света источника света, отличного от источника света, соответствующего цветовому фильтру на блоке отображения, который отобразил изображение; получают соответствующие световые эффективности источников света; и регулируют световые эффективности источников света, чтобы заставить цвет света, который является смешанным светом, объединяющим свет, излучаемый всеми источниками света, становиться близким к белому, в соответствии с обнаруженной световой неоднородностью или обнаруженной цветовой неоднородностью и в соответствии с полученными световыми эффективностями.

Способ отображения изображений по настоящему изобретению регулирует световые эффективности множества источников света с множеством цветов, которые излучают свет на блок отображения, имеющий цветовой фильтр, независимо, в соответствии с градиентами изображения, отображаемого на блоке отображения, и содержит этапы, на которых: обнаруживают световую неоднородность или цветовую неоднородность, вызванную утечкой света источника света, отличного от источника света, соответствующего цветовому фильтру на части области блока отображения, который отобразил изображение, для множества областей; получают соответствующие световые эффективности источников света; и регулируют световые эффективности источников света, чтобы заставить цвет света, который является смешанным светом, объединяющим свет, излучаемый всеми источниками света, становиться близким к белому, в соответствии с некоторым количеством областей, для которых обнаружена световая неоднородность или цветовая неоднородность и в соответствии с полученными световыми эффективностями.

Способ отображения изображений по настоящему изобретению регулирует световые эффективности подсветки, имеющей множество источников света с множеством цветов, которые излучают свет на блок отображения, имеющий цветовой фильтр, в соответствии с градиентами изображения, отображаемого блоком отображения, и содержит этапы, на которых: обнаруживают световую неоднородность или цветовую неоднородность, вызванную утечкой света источника света, отличного от источника света, соответствующего цветовому фильтру на частичной области блока отображения, который отобразил изображение; получают соответствующие световые эффективности источников света; и регулируют световые эффективности источников света, чтобы заставить цвет света, который является смешанным светом, объединяющим свет, излучаемый источниками света подсветки, соответствующей областью, для которой обнаружена световая неоднородность или цветовая неоднородность, становиться близким к белому свету, в соответствии с полученными световыми эффективностями.

Согласно настоящему изобретению соответствующие источники света регулируют, чтобы заставить смешанный свет от множества источников света становиться близким к белому, когда световая неоднородность или цветовая неоднородность возникает на изображении, отображаемом блоком отображения. После того как смешанный свет становится близким к белому свету, жидкокристаллическая панель устанавливает более низкое значение скорости пропускания для поддержания корректного цвета отображения. Следовательно, можно уменьшить опасность того, что качество изображения, отображаемого на блоке отображения, будет размываться вследствие нежелательного света, проходящего от некоторого источника света.

Согласно настоящему изобретению соответствующие источники света регулируют, чтобы заставить смешанный свет от множества источников света становиться близким к белому, когда световая неоднородность или цветовая неоднородность вследствие утечки света источника света, отличного от источника света, соответствующего цветовому фильтру, возникает на изображении, отображаемом блоком отображения. После того как смешанный свет становится близким к белому свету, жидкокристаллическая панель устанавливает более низкое значение скорости пропускания для поддержания цвета отображения. Следовательно, можно уменьшить опасность того, что качество изображения, отображаемого на блоке отображения, будет размываться вследствие нежелательного света, проходящего от некоторого источника света.

Согласно настоящему изобретению соответствующие источники света регулируют, чтобы заставить смешанный свет от множества источников света становиться близким к белому, когда световая неоднородность или цветовая неоднородность вдоль направления увеличения яркости возникает на изображении, отображаемом на блоке отображения. Хотя свет, излучаемый источником света, пропускается (проходит) через цветовой фильтр блока отображения, цветовой фильтр имеет характеристики, которые пропускают только свет, имеющий требуемую длину волны, и блокирует другой свет, не имеющий требуемой длины волны. Следовательно, можно блокировать белый свет цветовым фильтром в случае, когда множество источников света излучают свет, и смешанный свет заставляют стать белым светом. Следовательно, можно уменьшить опасность того, что качество изображения, отображаемого на блоке отображения, будет размываться вследствие нежелательного света, проходящего от некоторого источника света.

Дополнительно, можно уменьшить опасность того, что чистота цвета блока отображения будет размываться, когда световые эффективности источников света регулируют в соответствии с количеством областей, для которых обнаружена световая неоднородность или цветовая неоднородность. Например, когда имеет место большее количество областей, для которых обнаружена световая неоднородность, ожидается, что почти все области блока отображения вызывают световую неоднородность или цветовую неоднородность. В этом ожидаемом случае наблюдатель может осознавать, что световая неоднородность или цветовая неоднородность включена в исходное корректное изображение, тем не менее наблюдатель может ничуть не беспокоиться о содержащейся световой неоднородности или цветовой неоднородности. В данном случае может быть предпочтительным отсутствие регулировки для предотвращения ухудшения чистоты цвета.

Согласно настоящему изобретению свет, излучаемый источниками света, заставляют становиться близким к белому свету постепенно, и, таким образом, предотвращается значительно изменение излучаемого света на границе области, где возникает световая неоднородность или цветовая неоднородность.

Согласно настоящему изобретению обеспечивают три источника света для трех цветов: красного, зеленого и синего. Следовательно, можно создать белый свет смешением равного количества красного цвета, зеленого света и синего света.

Согласно настоящему изобретению проводят регулировку для поддержания наибольшей световой эффективности источника света. Следовательно, можно исключить световую неоднородность или цветовую неоднородность, не подвергая риску исходную чистоту света. Следовательно, можно уменьшить опасность того, что качество отображаемого изображения будет размываться.

Согласно настоящему изобретению источники света соответствующим образом регулируют, когда световая неоднородность или цветовая неоднородность непрерывно возникает в последовательности из множества кадров во время отображения изображения, сконфигурированного многими областями. Таким образом, можно уменьшить опасность того, что чистота цвета будет подвергаться риску и что качество отображаемого изображения будет размываться вследствие регулировки источника света более необходимого. “Кадр” означает изображение, отображаемое на экране. Например, в случае способа, непрерывно отображающего два поля, “кадр” является изображением, объединенным с R (красным), G (зеленым) и B (синим) соответствующего цвета, конфигурирующего два поля. В случае способа поочередного сканирования “кадром” является изображение, объединенное с изображением, сканированным в нечетной строке, и изображением, сканированным в четной строке. В случае способа непоочередного сканирования “кадром” является изображение, основанное на вертикальном сканировании.

Согласно настоящему изобретению смешанный свет заставляют становиться близким к белому со скоростью, основанной на результате обнаружения световой неоднородности или цветовой неоднородности. Таким образом, можно изменить цвет, основываясь на содержимом отображаемого изображения. Например, когда имеет место отображаемое изображение, имеющее незначительную световую неоднородность или цветовую неоднородность, и результат обнаружения показывает маленькое значение, смешанный свет может быть немного сдвинут к белому, и, таким образом, можно предотвратить чувство дискомфорта наблюдателя, который смотрит на изображение, отображаемое на блоке отображения, вследствие изменения цвета. Кроме того, можно уменьшить опасность того, что чистота цвета будет ухудшена, а качество отображаемого изображения будет размыто вследствие регулировки источника света более необходимого. С другой стороны, когда имеет место отображаемое изображение, имеющее значительную световую неоднородность или цветовую неоднородность, смешанный свет может быть сделан почти белым светом, и, таким образом, можно быстро исключить значительную световую неоднородность или цветовую неоднородность. Следовательно, можно предотвратить размытие качества изображения.

Согласно настоящему изобретению смешанный свет заставляют становиться близким к белому со скоростью, основанной на результате обнаружения световой неоднородности или цветовой неоднородности. Таким образом, можно изменить цвет, основываясь на содержимом отображаемого изображения. Например, когда имеет место отображаемое изображение, имеющее незначительную световую неоднородность или цветовую неоднородность, и результат обнаружения показывает маленькое значение, смешанный свет может быть немного сдвинут ближе к белому, и, таким образом, можно предотвратить чувство дискомфорта наблюдателя, который смотрит на изображение, отображаемое на блоке отображения, вследствие изменения света. Кроме того, можно уменьшить опасность того, что чистота цвета будет ухудшена, а качество отображаемого изображения будет размыто вследствие регулировки источника света более необходимого. С другой стороны, когда имеет место отображаемое изображение, имеющее значительную световую неоднородность или цветовую неоднородность, смешанный свет может быть сделан почти белым светом, и, таким образом, можно быстро исключить значительную световую неоднородность или цветовую неоднородность. Следовательно, можно предотвратить размытие качества изображения.

Согласно настоящему изобретению смешанный свет можно заставить стать ближе к белому постепенно. Следовательно, можно предотвратить чувство дискомфорта наблюдателя вследствие изменения цвета.

Согласно настоящему изобретению источники света регулируют, чтобы заставить смешанный свет становиться далеким от белого, со скоростью, которая ниже, чем скорость, с которой свет заставляют становиться близким к белому, до остановки регулировки световых эффективностей. Следовательно, можно предотвратить чувство дискомфорта наблюдателя вследствие резкого изменения цвета.

Согласно настоящему изобретению источники света соответственно регулируют, чтобы заставить смешанный свет со светом, излучаемым множеством источников света, становиться близким к белому, когда изображение, отображаемое на блоке отображения, имеет световую неоднородность или цветовую неоднородность, вызванную утечкой света, излучаемого источником света, отличным от источника света, соответствующего цветовому фильтру. Так как смешанный свет может быть ближе к белому свету и блок отображения может уменьшить собственную скорость пропускания, можно предотвратить прохождение нежелательного света от источника света и уменьшить опасность того, что качество изображения, отображаемого на блоке отображения, будет размываться. Когда смешанный свет заставляют становиться близким к белому свету, жидкокристаллическая панель уменьшает собственную скорость пропускания для поддержания корректного цвета отображения. Следовательно, можно предотвратить прохождение нежелательного света от источника света и уменьшить опасность того, что качество изображения, отображаемого на блоке отображения, будет размываться.

Дополнительно, световые эффективности источников света могут регулироваться в соответствии с количеством областей, для которых обнаружена световая неоднородность или цветовая неоднородность, и, таким образом, можно уменьшить опасность того, что качество изображения, отображаемого на блоке отображения, будет размываться. Например, когда имеет место большое количество областей, для которых обнаружена световая неоднородность, предполагается, что почти все области блока отображения вызывают световые неоднородности или цветовые неоднородности. В предполагаемом случае наблюдатель может чувствовать, что световая неоднородность или цветовая неоднородность включена в исходное корректное изображение, тем не менее наблюдатель может ничуть не беспокоиться о включенной световой неоднородности или цветовой неоднородности. Следовательно, регулировку световых эффективностей не проводят, предпочитая предотвращение уменьшения чистоты цвета, вызванное регулировкой световых эффективностей.

Вышеприведенные и дополнительные объекты и признаки изобретения станут более очевидными из последующего подробного описания с сопроводительными чертежами.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг.1 является блок-схемой, показывающей конфигурацию устройства жидкокристаллического дисплея согласно варианту воплощения.

Фиг.2 является схематическим видом, показывающим конфигурацию подсветки.

Фиг.3А является схематическим видом, показывающим световую эффективность светодиода для каждого цвета при скорости смешения “0”.

Фиг.3В является схематическим видом, показывающим световую эффективность светодиода для каждого цвета при скорости смешения “1”.

Фиг.3С является схематическим видом, показывающим световую эффективность светодиода для каждого цвета при скорости смешения “0.4”.

Фиг.4А является схематическим видом, показывающим световую эффективность светодиода до изменения световой эффективности при скорости смешения “33%”.

Фиг.4В является схематическим видом, показывающим световую эффективность светодиода после изменения световой эффективности при скорости смешения “33%”.

Фиг.5А является схематическим видом, показывающим скорость смешения светодиода, определенную для каждой области в кадре.

Фиг.5В является схематическим видом, показывающим другую скорость смешения светодиода, определенную для каждой области в кадре.

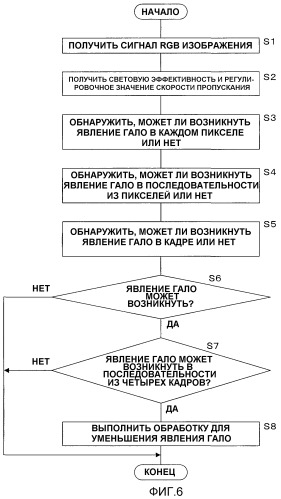

Фиг.6 является блок-схемой, показывающей процесс, выполняемый регулировочным блоком и блоком обработки изображений.

Фиг.7А показывает пример изображения, которое не требует уменьшения явления гало.

Фиг.7В показывает пример изображения, которое требует уменьшения явления гало.

Фиг.8 является блок-схемой, показывающей другой процесс, выполняемый регулировочным блоком и блоком обработки изображений.

Фиг.9 является схематическим видом, показывающим зависимости между пропускными характеристиками цветового фильтра, используемого для жидкокристаллической панели, и длинами волн R-LED, G-LED и B-LED.

Фиг.10 является схематическим видом для объяснения утечки света, вызванной изменением световой эффективности.

ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ВОПЛОЩЕНИЯ

Далее подробно описаны варианты воплощения настоящего изобретения со ссылкой на фигуры. Устройство жидкокристаллического дисплея по вариантам воплощения является примером устройства отображения изображений по настоящему изобретению и отображает изображение, основываясь на сигнале RGB изображения, вводимом с внешнего устройства. Сигнал RGB изображения может быть принят посредством радиоволны, используемой для телевизионного вещания, может быть считан с носителя записи, например цифрового многофункционального диска (DVD), или может быть введен посредством сети.

ВАРИАНТ ВОПЛОЩЕНИЯ 1

Фиг.1 является блок-схемой, показывающей конфигурацию устройства жидкокристаллического дисплея по данному варианту воплощения.

Устройство жидкокристаллического дисплея включает регулировочный блок 1, блок 2 обработки изображений, блок 3 активной обработки областей, блок 10 панели отображения и управляющий блок 4, который управляет подсветкой 11. Блок 10 панели отображения снабжен подсветкой 11 с задней стороны и блоком отображения с передней стороны, который отображает изображение, основываясь на входном сигнале RGB изображения. Блок 10 панели отображения включает элемент отображения, имеющий некоторое количество пикселей, основанное на разрешении экрана дисплея. Элемент отображения включает цветовой фильтр, который пропускает только требуемый свет (длину волны) и блокирует другой свет (длину волны). Таким образом, элемент отображения пропускает некоторый из трех цветов: красный (R), зеленый (G) и синий (B). Свет проходит через элемент отображения, и затем цветное изображение отображается на блоке отображения. Количество света, прошедшего через элемент отображения, определяется скоростью пропускания элемента отображения. “Скорость пропускания” обозначает скорость, дающую возможность жидкокристаллической панели пропускать свет, излученный подсветкой 11.

Подсветка 11 является источником света, излучающим свет с задней стороны блока 10 панели отображения. Фиг.2 является схематическим видом, показывающим конфигурацию подсветки 11. Вся подсветка 11 делится на множество прямоугольных областей 110. Каждая область 110 снабжена R-LED 11a, G-LED 11b и B-LED 11c. Подсветка 11 регулируется в каждой области 110 для излучения света. На фиг.2 область 110 снабжена одним светодиодом 11а, одним светодиодом 11b и одним светодиодом 11с. Альтернативно, область 110 может быть снабжена множеством светодиодов 11а, 11а,…, множеством светодиодов 11b, 11b,… и множеством светодиодов 11с, 11с,…. Например, более одного светодиода, соответствующего одному цвету, может быть обеспечено в случае, когда требуется большее количество света.

Блок 2 обработки изображений выполняет несколько обработок для входного сигнала RGB изображения. Например, блок 2 обработки изображений выполняет обработку для получения данных изображения, извлекаемых через заданный период из сигнала RGB изображения (в дальнейшем именуемых “кадром”), для получения информации о градиенте данных изображения, для настройки размера данных изображения и тому подобного. Кроме того, блок 2 обработки изображений выполняет обработку для вывода полученной некоторой информации на регулировочный блок 1 и блок 3 активной обработки областей. Кроме того, блок 2 обработки изображений соответствующим образом выполняет некоторую обработку, например обработку для генерации сигнала RGB, обработку цифрового преобразования, обработку преобразования цветового пространства, обработку синхронизации данных обнаружения, обработку гамма-коррекции и обработку экранной индикации (OSD).

Блок 3 активной обработки областей определяет оптимальную световую эффективность для каждого светодиода 11а, 11b, 11c для указания максимальных значений соответствующих компонент цвета в одном кадре, соответствующем области 110, в соответствии с данными о градиенте изображения, вводимыми с блока 2 обработки изображений, и скорости смешения (описана ниже), вводимой с регулировочного блока 1. Например, блок 3 активной обработки областей устанавливает световую эффективность красной (R) компоненты на 10%, световую эффективность зеленой (G) компоненты на 60% и световую эффективность синей (B) компоненты на 30%, когда максимальное значение красной (R) компоненты равно 10%, максимальное значение зеленой (G) компоненты равно 60% и максимальное значение синей (B) компоненты равно 30% по сравнению с динамическим диапазоном. Блок 3 активной обработки областей определяет такие оптимальные эффективности для каждой области 110 в каждом кадре.

Дополнительно, блок 3 активной обработки областей определяет регулировочное значение скорости пропускания (значение напряжения) для каждого кадра в соответствии с данными о градиенте изображения и определенными световыми эффективностями. Регулировочное значение скорости пропускания используют для регулировки скорости пропускания элемента отображения, включенного в блок 10 панели отображения. Блок 3 активной обработки областей выводит определенные световые эффективности и регулировочное значение скорости пропускания (значение напряжения) на регулировочный блок 1 и управляющий блок 4.

Значение света, проходящего через элемент отображения блока 10 панели отображения, является световой эффективностью светодиода, соответствующего элементу отображения, умноженной на скорость пропускания элемента отображения. Так как световая эффективность или регулировочное значение скорости пропускания определяют в соответствии с данными о градиенте изображения, можно уменьшить энергопотребление подсветки 11. Например, в случае когда данные о градиенте изображения, расположенные внутри области
