Устройство для установки и закрепления рам в стенных проемах

Устройство для установки и закрепления рам в стенных проемах

Иллюстрации

Показать все

Реферат

Изобретение относится к области строительства и может быть использовано при монтаже рамных конструкций в стенные проемы, например при установке дверных коробок.

Известен «Анкер» по патенту №15198 от 07.06.2000, опубл. 27.09.2000, МПК Е06В 1/56, представляющий собой цилиндрический стержень с двумя секциями, по меньшей мере, одна из которых имеет винтовую нарезку, и головкой под ключ, при этом головка под ключ расположена между секциями, а вторая секция выполнена с уменьшающимся диаметром.

Наиболее близким по технической сути является «Устройство для закрепления оконных и дверных рам в стеновом проеме» по патенту №298137 от 16.12.1969, опубл. 11.03.1971, МПК Е06В 1/60, включающее стержень с винтовой резьбой на одном из концов и гайку, при этом, с целью возможности продольного регулирования положения коробки при установке в дверном проеме, в средней части стержня образован упорный фланец, а на противоположном участку с винтовой резьбой конце стержня расположена цапфа, закрепленная в гайке посредством стопорного кольца, при этом гайка выполнена с резьбой на наружной поверхности. Устройство работает следующим образом. После того как рама пригнана к стеновому проему и предварительно прикреплена клиньями, одновременно в раме и стене высверливается отверстие диаметром, равным диаметру стержня. После этого в раме отверстие расширяется до диаметра, соответствующего внутреннему диаметру резьбы гайки. Далее стержень с закрепленной на нем с помощью стопорного кольца гайкой вставляется в отверстия рамы и стены и при помощи специального монтажного инструмента, надетого на цапфу устройства, ввинчивается в стену, а гайка - в раму. Для изменения расстояния между гайкой и стеной в многогранное отверстие гайки вводится специальный монтажный инструмент, при помощи которого гайка вращается в одну или другую сторону на необходимую величину. Описанное в прототипе устройство позволяет регулировать положение коробки относительно образующих проем стен в плоскости, продольной стенам. Существующие конструкции устройств, предназначенных для монтажа рамных конструкций в стенные проемы, не позволяют регулировать без дополнительных приспособлений положение рамных конструкций, например дверных коробок, относительно образующих проем стен в горизонтальной плоскости.

Установка рам в стенные проемы с применением описанного в прототипе устройства предполагает использование дополнительных крепежных элементов - клиньев, что усложняет процесс установки. Применение клиньев для установки рамной конструкции не позволяет добиться высокой точности при ее позиционировании относительно стенного проема. Одновременное высверливание отверстия в раме и стене приводит к ускоренному износу инструмента, применяемого для сверловки, поскольку чаще всего стена и рама выполнены из различных по характеристикам материалов, каждый из которых требует применения соответствующего инструмента. Сквозное отверстие в раме нарушает ее целостность и остается видимым после установки, что не всегда приемлемо, особенно в случае применения устройства при установке межкомнатных дверей с декоративной отделкой, выполненных из дорогостоящих материалов. Предлагаемое автором прототипа устранение данных отверстий при помощи деревянных пробок имеет ряд недостатков, в частности увеличивает номенклатуру необходимых элементов, не решает проблему нарушения целостности рамной конструкции, не полностью восстанавливает декоративное покрытие. Условие обязательной соосности отверстий в стене и раме предполагает высокую квалификацию специалиста, проводящего монтажные работы, и/или дополнительное наличие специального инструмента и оборудования.

Задачей предлагаемого технического решения является создание устройства для установки и закрепления рам в стенных проемах, позволяющего быстро и точно производить регулировку положения рамы в продольном и поперечном направлениях, простого в использовании и недорого в изготовлении.

Поставленная задача решена за счет устройства для установки и закрепления рам в стенных проемах, содержащего резьбовой стержень продольной регулировки, при этом к стержню продольной регулировки перпендикулярно его оси при помощи резьбового соединения дополнительно присоединен резьбовой стержень поперечной регулировки, а устройство для установки и закрепления рам дополнительно содержит ответную скобу, выполненную с возможностью установки на раму и на стержень поперечной регулировки; устройство дополнительно содержит монтажную пластину, снабженную монтажными отверстиями и отверстием под стержень продольной регулировки; ответная скоба снабжена монтажной поверхностью и выступами с открытыми снизу пазами; толщина монтажной пластины выполнена равной или меньшей шагу резьбы резьбового стержня продольной регулировки; резьбовой стержень поперечной регулировки снабжен головкой под монтажный инструмент.

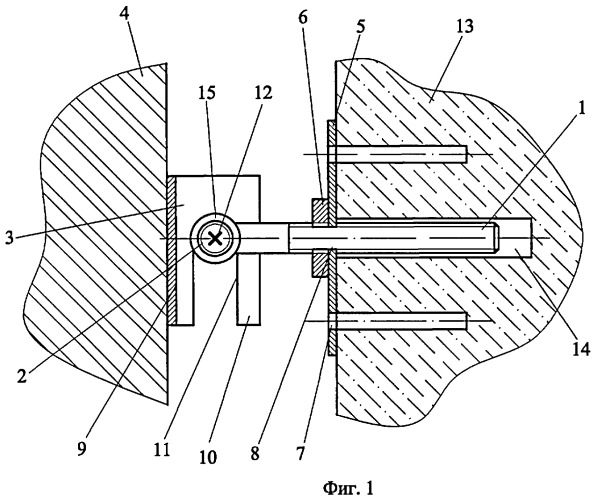

Суть технического решения иллюстрирована чертежами, где на фиг.1 - устройство для установки и закрепления рам в стенных проемах, на фиг.2 - вид сверху устройства для установки и закрепления рам в стенных проемах.

На фиг.1 и фиг.2 изображены резьбовой стержень 1 продольной регулировки, резьбовой стержень 2 поперечной регулировки, ответная скоба 3, рама 4, монтажная пластина 5, гайка 6, монтажные отверстия 7, отверстие 8 под стержень продольной регулировки, монтажная поверхность 9, выступы 10, пазы 11, головка 12 под монтажный инструмент, стена 13 проема, отверстие 14 в проеме, втулка 15 с внутренней резьбой.

Устройство для установки и закрепления рам в стенных проемах выполнено следующим образом.

Устройство содержит резьбовой стержень 1 продольной регулировки, на одном из концов которого расположена втулка 15 с резьбовым отверстием, ось которого выполнена перпендикулярно оси стержня 1 продольной регулировки. С помощью резьбового соединения во втулку 15 установлен резьбовой стержень 2 поперечной регулировки, снабженный головкой 12 под монтажный инструмент. Устройство содержит ответную скобу 3, выполненную с возможностью установки на раму 4, и резьбовой стержень 2 поперечной регулировки. Ответная скоба 3 выполнена из плоской заготовки, например с помощью гибки, и содержит монтажную поверхность 9 для крепления к раме 4 и выступы 10. Выступы 10 имеют открытые снизу пазы 11, с помощью которых ответная скоба 3 навешивается на резьбовой стержень 2 поперечной регулировки. Устройство дополнительно содержит монтажную пластину 5, снабженную монтажными отверстиями 7, отверстием 8 под стержень 1 продольной регулировки и гайкой 6, при этом монтажная пластана 5 преимущественно выполнена толщиной, равной или меньшей шагу резьбы резьбового стержня 1 продольной регулировки.

Установка и закрепление рам при помощи устройства для установки и закрепления рам выполняется следующим образом.

В стене проема 13 на нужной высоте высверливают отверстие 14. Далее устанавливают монтажную пластину 5 на стену проема 13 таким образом, чтобы отверстие 8 под резьбовой стержень 1 продольной регулировки и отверстие 14 в стене оказались соосными. Резьбовой стержень 1 продольной регулировки вкручивают в отверстие 8 монтажной пластины 5 на требуемую глубину таким образом, чтобы ось резьбового отверстия во втулке 15 оказалась в горизонтальном положении. В тех случаях, когда вес рамной конструкции невелик и материал стен обладает достаточной прочностью, резьбовой стержень 1 продольной регулировки может устанавливаться в отверстие 14 в проеме без применения монтажной пластины 5, например, при помощи дюбеля. Выполнение толщины монтажной пластины 5 равной или меньшей шагу резьбы резьбового стержня 1 продольной регулировки позволяет вкручивать его в отверстие 8 при отсутствии ответной резьбы на внутренней поверхности отверстия 8, что позволяет упростить технологию изготовления и, следовательно, себестоимость устройства. Для установки особо тяжелых конструкций монтажная пластина 5 может быть дополнительно снабжена гайкой б. Крепление монтажной пластины 5 к стене 13 проема осуществляется через монтажные отверстия 7. В резьбовое отверстие втулки 15 вкручивается резьбовой стержень 2 поперечной регулировки. Ответная скоба 3 крепиться через монтажную поверхность 9 на соответствующей высоте к раме 4. Рама 4 с ответной скобой 3 устанавливается на резьбовой стержень 2 поперечной регулировки таким образом, что резьбовой стержень 1 продольной регулировки располагается между выступами 10 на ответной скобе 3, а резьбовой стержень 2 поперечной регулировки размещается в пазах 11, выполненных в выступах 10 ответной скобы 3. За счет веса рамы 4 ответная скоба 3 фиксируется на резьбовой поверхности стержня 2 поперечной регулировки. Вращением резьбового стержня 2 поперечной регулировки регулируют положение ответной скобы 3 и, следовательно, рамы 4 относительно стержня 1 продольной регулировки. Для удобства вращения стержня 2 поперечной регулировки один из его концов снабжен головкой 12 под монтажный инструмент. После окончания регулировки зазоры между стенами проема и рамой 4 заполняют монтажной пеной. Таким образом, вращением резьбового стержня 1 продольной регулировки и вращением резьбового стержня 2 поперечной регулировки можно с достаточной степенью точности регулировать относительное положение ответной скобы 3 в горизонтальной плоскости и, следовательно, быстро и точно производить регулировку положения рамной конструкции в горизонтальном поперечном и продольном направлениях.

Все элементы устройства обладают высокой технологичностью и просты в изготовлении, что обеспечивает его низкую себестоимость. Простота монтажа и регулировки позволяет специалистам, не обладающим высокой квалификацией, успешно справиться с задачей установки рам в стенные проемы. Возможность устройства осуществлять быструю регулировку положения рамной конструкции в продольном и поперечном направлениях значительно сокращает время, необходимое для установки и закрепления рам в стенных проемах, что значительным образом повышает производительность труда специалиста.

Техническим эффектом предлагаемого технического решения является создание устройства для установки и закрепления рам, простого в изготовлении и использовании, недорого, обладающего возможностью быстро производить регулировку положения коробки в продольном и поперечном направлениях за счет того, что устройство для установки и закрепления рам содержит резьбовой стержень продольной регулировки, при этом к стержню продольной регулировки перпендикулярно его оси при помощи резьбового соединения дополнительно присоединен резьбовой стержень поперечной регулировки, а устройство для установки и закрепления рам дополнительно содержит ответную скобу, выполненную с возможностью установки на раму и на стержень поперечной регулировки; устройство дополнительно содержит монтажную пластину, снабженную монтажными отверстиями и отверстием под стержень продольной регулировки; ответная скоба снабжена монтажной поверхностью и выступами с открытыми снизу пазами; толщина монтажной пластины выполнена равной или меньшей шагу резьбы резьбового стержня продольной регулировки; резьбовой стержень поперечной регулировки снабжен головкой под монтажный инструмент.

1. Устройство для установки и закрепления рам, содержащее резьбовой стержень продольной регулировки, отличающееся тем, что к стержню продольной регулировки перпендикулярно его оси при помощи резьбового соединения дополнительно присоединен резьбовой стержень поперечной регулировки, при этом устройство для установки и закрепления рам дополнительно содержит ответную скобу, выполненную с возможностью установки на раму и на стержень поперечной регулировки.

2. Устройство для установки и закрепления рам по п.1, отличающееся тем, что дополнительно содержит монтажную пластину, снабженную монтажными отверстиями и отверстием под стержень продольной регулировки.

3. Устройство для установки и закрепления рам по п.1, отличающееся тем, что ответная скоба снабжена монтажной поверхностью и выступами с открытыми снизу пазами.

4. Устройство для установки и закрепления рам по п.2, отличающееся тем, что толщина монтажной пластины выполнена равной или меньшей шагу резьбы резьбового стержня продольной регулировки.

5. Устройство для установки и закрепления рам по п.1, отличающееся тем, что резьбовой стержень поперечной регулировки снабжен головкой под монтажный инструмент.
