Устройство освещения, устройство отображения и телевизионный приемник

Устройство освещения, устройство отображения и телевизионный приемник

Иллюстрации

Показать все

Реферат

Область техники

Изобретение относится к устройству освещения, устройству отображения и телевизионному приемнику.

Уровень техники

Жидкокристаллическая панель, используемая в жидкокристаллическом устройстве отображения, к примеру, в жидкокристаллическом телевизионном приемнике, требует наличия модуля задней подсветки в качестве отдельного устройства освещения, поскольку жидкокристаллическая панель не является светоизлучающим компонентом. Модуль задней подсветки размещается сзади жидкокристаллической панели (т.е. на противоположной стороне от поверхности отображения). Модуль задней подсветки включает в себя каркас, отражательный лист, множество трубок с холодным катодом, несколько слоев оптических элементов (например, светорассеивателей) и фиксаторы лампы. Каркас изготавливается из металла или пластмассы и имеет отверстие на стороне жидкокристаллической панели. Отражательный лист размещается в каркасе. Трубки с холодным катодом размещаются в каркасе. Оптические элементы выполнены с возможностью эффективно направлять свет из трубок с холодным катодом к жидкокристаллической панели и размещаются так, чтобы покрывать отверстие каркаса. Фиксаторы лампы удерживают средние части трубок с холодным катодом, которые имеют продолговатые трубчатые формы.

Пример фиксаторов лампы, используемых в модуле задней подсветки, имеющем вышеуказанную конфигурацию, раскрывается в патентном документе 1. Каждый фиксатор лампы включает в себя основной узел и монтажную деталь. Основной узел размещается в каркасе. Монтажная деталь имеет базовую часть и удерживающую часть. Базовая часть выступает из основного узла к задней стороне. Удерживающая часть в консольной форме выступает из конца базовой части вдоль основного узла. Каркас имеет монтажные отверстия, крупнее монтажной детали при виде сверху. Чтобы монтировать фиксатор лампы на каркасе, монтажная деталь вставляется в монтажное отверстие, и затем фиксатор лампы плавно перемещается в направлении, в котором выступает удерживающая часть. Как результат, край монтажного отверстия размещается между удерживающей частью и основным узлом, и тем самым фиксатор лампы удерживается в начальном состоянии, когда он смонтирован.

Патентный документ 1. Опубликованная заявка на патент Японии № 2007-73527.

Задача, решаемая изобретением

Каждый фиксатор лампы имеет белые поверхности, чтобы достигать высокого коэффициента отражения света и эффективно использовать свет в каркасе. Тем не менее, фиксатор лампы не может отражать все лучи света. Некоторые лучи света проходят через фиксатор лампы. Лучи, которые проходят через фиксатор лампы, просачиваются из монтажного отверстия к задней стороне за пределы каркаса. Как результат, качество отображения может снижаться.

Поскольку фиксатор лампы с монтажом для плавного перемещения, описанный выше, включает в себя монтажную деталь, имеющую консольную удерживающую часть, монтажная деталь имеет тенденцию быть крупной с большим размером по горизонтали при виде сверху. Следовательно, площадь отверстия каркаса, соответствующего монтажному отверстию, в которое вставляется монтажная деталь, также является большой. Как результат, количество рассеянного света имеет тенденцию быть значительным, и требуется устранение этой проблемы.

Сущность изобретения

Настоящее изобретение осуществлено в свете вышеописанных условий. Задача настоящего изобретения заключается в том, чтобы уменьшить рассеянный свет.

Задача, решаемая изобретением

Чтобы разрешать вышеуказанную задачу, устройство освещения настоящего изобретения включает в себя каркас, имеющий монтажное отверстие, лампу, размещаемую в каркасе, и держатель лампы, смонтированный на каркасе через монтажное отверстие и удерживающий лампу. Держатель лампы включает в себя основной узел, размещаемый в каркасе, и, по меньшей мере, одну монтажную деталь. Монтажная деталь включает в себя базовую часть и удерживающую часть. Базовая часть выступает из основного узла и идет из каркаса через монтажное отверстие. Удерживающая часть выступает из базовой части и идет вдоль основного узла так, что край монтажного отверстия размещается между основным узлом и удерживающей частью. Каркас включает в себя, по меньшей мере, одну приемную часть для приема монтажной детали. Приемная часть формируется посредством вытягивания части каркаса наружу. Часть является смежной с краем монтажного отверстия напротив края, размещаемого между основным узлом и удерживающей частью.

В ходе монтажа держателя лампы на каркасе монтажная деталь вставляется в приемную часть, и затем держатель лампы перемещается в направлении, в котором удерживающая часть идет из базовой части. Базовая часть и удерживающая часть выступают из каркаса. Край монтажного отверстия размещается между удерживающей частью и основным узлом. Как результат, держатель лампы монтируется на каркасе. Приемная часть, которая принимает монтажную деталь, формируется посредством вытягивания части каркаса наружу. По сравнению с выемкой, входящей в монтажную деталь и предоставленной в качестве приемной части, площадь отверстия в каркасе может уменьшаться. Следовательно, свет, который рассеивается наружу каркаса, может уменьшаться.

Предпочтительные варианты осуществления настоящего изобретения могут иметь следующие конфигурации.

(1) Держатель лампы дополнительно может включать в себя контактную деталь, предоставленную на основном узле и противоположной стороне к удерживающей части относительно базовой части, и идет в приемной части так, что она находится в контакте с внутренней поверхностью приемной части. Когда монтажная деталь и контактная деталь вставляются в приемную часть, контактная деталь находится в контакте с внутренней поверхностью приемной части. Когда держатель лампы перемещается в направлении, в котором удерживающая часть идет из вышеуказанной позиции, контактная деталь трется о внутреннюю поверхность приемной части. А именно перемещение держателя лампы направляется. Когда держатель лампы находится в монтажной позиции, в которой край монтажного отверстия размещается между удерживающей частью и основным узлом, контактная деталь находится в контакте с внутренней поверхностью приемной части. Следовательно, люфт между смонтированным держателем лампы и каркасом может уменьшаться.

(2) Приемная часть и контактная деталь формируются так, что боковые поверхности контактной детали вдоль направления выступания, в котором идет контактная деталь, находятся в контакте с внутренней поверхностью приемной части. При этой конфигурации направляющая функция для перемещения держателя лампы в ходе монтажа и функция уменьшения люфта для уменьшения люфта, когда держатель лампы смонтирован, может улучшаться.

(3) Контактная деталь имеет боковые поверхности вдоль направления выступания, и монтажная деталь имеет боковые поверхности вдоль направления выступания, в котором идет монтажная деталь. Боковые поверхности формируются в идентичных плоскостях. Когда контактная деталь и монтажная деталь вставляются в приемную часть, боковые поверхности контактной детали и боковые поверхности монтажной детали находятся в контакте с внутренней поверхностью приемной части. Направляющая функция для перемещения держателя лампы в ходе монтажа дополнительно может улучшаться.

(4) Приемная часть и контактная деталь формируются так, что поверхность дальнего конца контактной детали находится в контакте с внутренней поверхностью приемной части. При этой конфигурации направляющая функция для перемещения держателя лампы в ходе монтажа и функции уменьшения люфта для уменьшения люфта, когда держатель лампы смонтирован, дополнительно могут улучшаться.

(5) Приемная часть формируется так, что зазор между основным узлом и удерживающей частью выравнивается с краем монтажного отверстия, причем поверхность дальнего конца контактной детали находится в контакте с приемной частью. Когда контактная деталь и монтажная деталь вставляются в приемную часть, поверхность дальнего конца контактной детали находится в контакте с внутренней поверхностью приемной части. Как результат, зазор между основным узлом и удерживающей частью выравнивается с краем монтажного отверстия, и тем самым держатель лампы может плавно перемещаться.

(6) Поверхность дальнего конца контактной детали и поверхность дальнего конца монтажной детали находятся по существу в идентичной плоскости. Когда контактная деталь и монтажная деталь вставляются в приемную часть, поверхность дальнего конца контактной детали и поверхность дальнего конца монтажной детали находятся в контакте с внутренней поверхностью приемной части. Направляющая функция для перемещения держателя лампы в ходе монтажа дополнительно может улучшаться.

(7) Приемная часть формируется в общей клиновидной форме, которая сужается к выступающему концу. Приемная часть включает в себя боковую стенку и нижнюю стенку. Боковые стенки поднимаются от каркаса наружу и наклоняются относительно каркаса. Нижняя стенка продолжается от дальних краев боковых стенок. При этой конфигурации контактная деталь и монтажная деталь легко вставляются в приемную часть, которая формируется в клиновидной форме с наклонными боковыми стенками. А именно может предоставляться значительная технологичность.

(8) Каркас имеет щель, которая продолжается в монтажном отверстии в области, смежной с боковыми стенками и монтажным отверстием. Следовательно, наклонные боковые стенки легко формируются в предпочтительных формах.

(9) Щель превышает по ширине размер, заданный посредством оснований боковых стенок. Во время подъема боковых стенок наружу под углами напряжение с меньшей вероятностью прикладывается к основаниям боковых стенок. Это уменьшает дефекты, такие как трещина в каркасе.

(10) Фиксатор лампы дополнительно включает в себя вторую контактную деталь, предоставленную на основном узле между базовой частью и контактной деталью. Вторая контактная деталь находится в контакте с внутренней стенкой монтажного отверстия. Когда держатель лампы смонтирован на каркасе, люфт между держателем лампы и каркасом ограничен, по меньшей мере, с помощью двух точек, при этом контактная деталь находится в контакте с внутренней поверхностью приемной части, а вторая контактная деталь находится в контакте с внутренней стенкой монтажного отверстия. Следовательно, монтажное состояние держателя лампы дополнительно стабилизируется.

(11) Вторая контактная деталь формируется так, что поверхность дальнего конца и внешняя поверхность каркаса находятся по существу в идентичной плоскости. При этой конфигурации вся область второй контактной детали вдоль направления выступания находится в контакте с внутренней стенкой монтажного отверстия, и размер выступания второй контактной детали может быть минимизирован.

(12) По меньшей мере, одна монтажная деталь включает в себя пару монтажных деталей на значительном расстоянии друг от друга в направлении выступания, в котором идет удерживающая часть. По меньшей мере, одна приемная часть включает в себя пару приемных частей в местоположениях, соответствующих монтажным деталям. Держатель лампы монтируется на каркасе с двумя точками крепления на значительном расстоянии друг от друга в направлении выступания, в котором идут удерживающие части. Следовательно, монтажное состояние дополнительно стабилизируется. Кроме того, рассеянный свет может уменьшаться с помощью приемных частей.

(13) Фиксатор лампы дополнительно включает в себя удерживающую деталь, предоставленную на основном узле между монтажными деталями. Удерживающая деталь выступает на стороне, расположенной напротив стороны, на которой находится монтажная деталь. Контактная деталь предоставляется для монтажной детали, которая размещается на стороне, к которой удерживающая часть идет относительно удерживающей детали. Держатель лампы может монтироваться на каркасе с использованием удерживающей детали, которая выступает из основного узла в направлении, противоположном направлению, в котором выступает монтажная деталь. Контактная деталь предоставляется для одной из монтажной детали на стороне, к которой удерживающая часть идет относительно удерживающей детали, т.е. на стороне, к которой держатель лампы перемещается в ходе монтажа. Контактная деталь направляет перемещение держателя лампы в ходе монтажа, и тем самым держатель лампы может плавно перемещаться.

(14) Удерживающая часть, расположенная на стороне, к которой удерживающая часть идет относительно удерживающей детали, включает в себя направляющую на дальнем конце. Направляющая формируется так, что расстояние до основного узла постепенно увеличивается по мере того, как расстояние до верхушки дальнего конца уменьшается. При этой конфигурации, край монтажного отверстия может плавно входить в зазор между удерживающей частью и основным узлом. Держатель лампы может более плавно перемещаться в ходе монтажа с направляющей и контактной деталью.

(15) Удерживающая часть, расположенная на стороне напротив стороны, к которой удерживающая часть идет относительно удерживающей детали, включает в себя стопор, который выступает к основному узлу. Каркас имеет отверстие стопора для удерживания стопора. Отверстие стопора формируется в местоположении на значительном расстоянии от монтажного отверстия для монтажной детали, имеющей стопор, в направлении, в котором идет удерживающая часть. Это ограничивает отрывание держателя лампы, смонтированного на каркасе.

(16) Приемная часть для монтажной детали, имеющей стопор, включает в себя боковые стенки, которые поднимаются наружу от каркаса, и нижнюю стенку, которая продолжается от дальних краев боковых стенок и наклоняется наружу. Когда монтажная деталь, имеющая стопор, вставляется в приемную часть, и держатель лампы перемещается из этой позиции, стопор переходит через край монтажного отверстия. В это время удерживающая часть временно упруго деформируется. Поскольку нижняя стенка наклоняется, упругое смещение удерживающей части разрешается. Следовательно, держатель лампы более плавно перемещается в ходе монтажа.

(17) Устройство освещения дополнительно включает в себя оптический элемент, размещаемый так, что лампа находится между каркасом и оптическим элементом. Удерживающая деталь поддерживает оптический элемент. При этой конфигурации оптический элемент надлежащим образом поддерживается посредством удерживающей детали.

(18) Основной узел и каркас дополнительно включают в себя позиционирующие конструкции, которые задают относительную позицию основного узла к каркасу относительно направления вдоль основного узла. При этой конфигурации держатель лампы поддерживается в таком состоянии, что он размещается относительно каркаса вдоль основного узла.

(19) Позиционирующие конструкции включают в себя позиционирующий выступ, предоставленный на основном узле, и любое из позиционирующего паза и позиционирующего отверстия, сформированного в каркасе, в которое входит позиционирующий выступ. Посредством вставки позиционирующего выступа на основном узле в позиционирующий паз или позиционирующее отверстие в каркасе держатель лампы размещается относительно каркаса.

(20) Позиционирующие конструкции находятся в состоянии отсутствия зацепления при условии, что монтажная деталь находится в приемной части, и в состоянии зацепления при условии, что монтажная деталь находится в монтажном отверстии. Когда монтажная деталь находится в монтажном отверстии, и край монтажного отверстия размещается между удерживающей частью и основным узлом, позиционирующие конструкции зацепляются. При этой конфигурации держатель лампы, смонтированный на каркасе, устойчиво удерживается.

(21) Монтажная деталь включает в себя направляющую на дальнем конце удерживающей части. Направляющая формируется так, что расстояние до основного узла постепенно увеличивается по мере того, как расстояние до верхушки дальнего конца уменьшается. Когда монтажная деталь находится в приемной части, и позиционирующие конструкции находятся в состоянии отсутствия зацепления, основной узел отделяется от каркаса. Если направляющая предоставлена на дальнем конце удерживающей части, держатель лампы может плавно перемещаться в направлении выступания, в котором идет удерживающая часть.

(22) Основной узел имеет широкую часть, которая превышает по ширине приемную часть в области перекрытия, которая перекрывает приемную часть при виде сверху. При использовании широкой части основной узел с меньшей вероятностью попадает в приемную часть. Следовательно, монтажное состояние держателя лампы дополнительно стабилизируется. По сравнению с основным узлом, вся часть которого является широкой, могут уменьшаться затраты на материалы для основного узла.

(23) Удерживающая часть имеет консольную пластинчатую форму, которая идет из базовой части вдоль основного узла. При этой конфигурации достаточная площадь контакта между краем монтажного отверстия и удерживающей частью может достигаться, и тем самым монтажное состояние держателя лампы дополнительно стабилизируется.

Далее, чтобы решить вышеупомянутую задачу, устройство отображения настоящего изобретения включает в себя вышеуказанное устройство освещения и панель отображения, выполненную с возможностью отображения с использованием света из устройства освещения.

Согласно такому устройству отображения устройство освещения, которое освещает панели отображения, с меньшей вероятностью формирует рассеянный свет. Следовательно, может предоставляться высококачественное отображение.

Примером панели отображения является жидкокристаллическая панель. Такое устройство отображения может использоваться в качестве жидкокристаллического устройства отображения в различных вариантах применения, в том числе в телевизионных приемниках и дисплеях для персональных компьютеров. Такое устройство отображения, в частности, является предпочтительным в вариантах применения с большим экраном.

Результат изобретения

Согласно настоящему изобретению может уменьшаться рассеянный свет.

Краткое описание чертежей

Фиг. 1 является покомпонентным видом в перспективе, иллюстрирующим общую конструкцию телевизионного приемника согласно первому варианту осуществления настоящего изобретения;

Фиг. 2 является покомпонентным видом в перспективе, иллюстрирующим общую конструкцию жидкокристаллического устройства отображения;

Фиг. 3 является видом в поперечном сечении жидкокристаллического устройства отображения вдоль направления короткой стороны;

Фиг. 4 является видом в поперечном сечении жидкокристаллического устройства отображения вдоль направления длинной стороны;

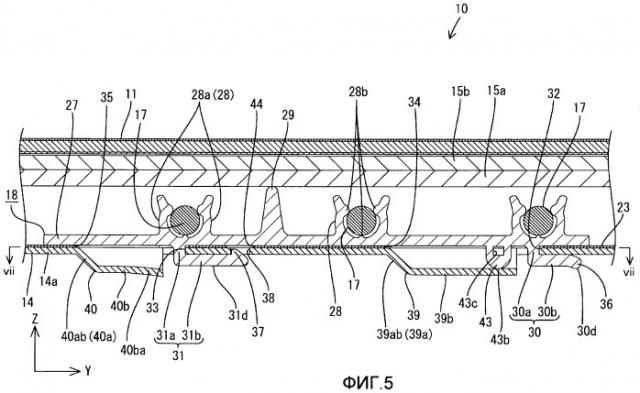

Фиг. 5 является видом в поперечном сечении, иллюстрирующим фиксатор лампы в монтажной позиции и каркас;

Фиг. 6 является видом сверху, иллюстрирующим фиксатор лампы, смонтированный на каркасе;

Фиг. 7 является видом в поперечном сечении вдоль линии vii-vii на фиг. 5;

Фиг. 8 является видом сверху фиксатора лампы;

Фиг. 9 является видом снизу фиксатора лампы;

Фиг. 10 является видом сверху, иллюстрирующим монтажные отверстия и приемные части каркаса;

Фиг. 11 является видом в поперечном сечении вдоль линии xi-xi на фиг. 10;

Фиг. 12 является видом в поперечном сечении, иллюстрирующим фиксатор лампы в извлеченной позиции и каркас;

Фиг. 13 является видом в поперечном сечении, иллюстрирующим фиксатор лампы в позиции удерживания и каркас;

Фиг. 14 является видом в поперечном сечении вдоль линии xiv-xiv на фиг. 13;

Фиг. 15 является видом в поперечном сечении вдоль линии xv-xv на фиг. 14;

Фиг. 16 является видом в поперечном сечении, иллюстрирующим фиксатор лампы в монтажной позиции и каркас согласно второму варианту осуществления настоящего изобретения;

Фиг. 17 является видом в поперечном сечении вдоль линии xvii-xvii на фиг. 16;

Фиг. 18 является видом снизу фиксатора лампы;

Фиг. 19 является видом сверху, иллюстрирующим монтажные отверстия и приемные части каркаса;

Фиг. 20 является видом в поперечном сечении, иллюстрирующим фиксатор лампы в извлеченной позиции и каркас;

Фиг. 21 является видом в поперечном сечении, иллюстрирующим фиксатор лампы в позиции удерживания и каркас;

Фиг. 22 является видом в поперечном сечении вдоль линии xxii-xxii на фиг. 21;

Фиг. 23 является видом в поперечном сечении, иллюстрирующим фиксатор лампы в монтажной позиции и каркас согласно третьему варианту осуществления настоящего изобретения;

Фиг. 24 является видом в поперечном сечении вдоль линии xxiv-xxiv на фиг. 23;

Фиг. 25 является видом снизу фиксатора лампы;

Фиг. 26 является видом сверху, иллюстрирующим монтажные отверстия и приемные части каркаса;

Фиг. 27 является видом в поперечном сечении, иллюстрирующим фиксатор лампы в извлеченной позиции и каркас; и

Фиг. 28 является видом в поперечном сечении, иллюстрирующим фиксатор лампы в позиции удерживания и каркас.

Пояснение обозначений

10 - жидкокристаллическое устройство отображения (устройство отображения)

11 - жидкокристаллическая панель (панель отображения)

12 - модуль задней подсветки (устройство освещения)

14 - каркас

15a - светорассеиватель (оптический элемент)

15b - оптическая пластина (оптический элемент)

17 - трубка с холодным катодом (лампа)

18 - фиксатор лампы (держатель лампы)

27 - основной узел

29 - опорный штырек (удерживающая деталь)

30 - первая монтажная деталь

30a - базовая часть

30b - удерживающая часть

30c - боковая поверхность

30d - поверхность дальнего конца

31 - вторая монтажная деталь

31a - базовая часть

31b - удерживающая часть

32 - первое монтажное отверстие

33 - второе монтажное отверстие

36 - направляющая

37 - стопор

38 - отверстие стопора

39 - первая приемная часть

39a - боковая стенка

39b - нижняя стенка

40 - вторая приемная часть

40a - боковая стенка

40b - нижняя стенка

41 - щель

42 - широкая часть

43 - контактная деталь

43a - боковая поверхность

43b - поверхность дальнего конца

45 - вторая контактная деталь

45b - поверхность дальнего конца

46 - позиционирующий выступ (позиционирующая конструкция)

47 - позиционирующее отверстие (позиционирующая конструкция)

Наилучший режим осуществления изобретения

Первый вариант осуществления

Первый вариант осуществления настоящего изобретения поясняется со ссылкой на фиг. 1-15.

Как проиллюстрировано на фиг. 1, телевизионный приемник TV этого варианта осуществления включает в себя жидкокристаллическое устройство отображения 10, передний кожух Ca, задний кожух Cb, источник P питания, тюнер T и стойку S. Жидкокристаллическое устройство отображения 10 размещается между кожухами Ca и Cb. Жидкокристаллическое устройство отображения 10 помещается в кожухах Ca и Cb. Жидкокристаллическое устройство отображения (устройство отображения) 10 удерживается посредством стойки S в вертикальной позиции, в которой поверхность отображения 11a задается вдоль по существу вертикального направления. Жидкокристаллическое устройство отображения 10 имеет общую прямоугольную по горизонтали форму. Как проиллюстрировано на фиг. 2, жидкокристаллическая панель отображения 10 включает в себя жидкокристаллическую панель 11, которая является панелью отображения, и модуль 12 задней подсветки, который является внешним источником света. Жидкокристаллическая панель 11 и модуль 12 задней подсветки скрепляются посредством держателя 13 в форме рамы. Оси X, оси Y и оси Z показаны на чертежах. Оси указывают соответствующие направления на чертежах.

Далее поясняются жидкокристаллическая панель 11 и модуль 12 задней подсветки, включенные в жидкокристаллическое устройство отображения 10 (см. фиг. 2-4).

Жидкокристаллическая панель (панель отображения) 11 включает в себя пару прозрачных стеклянных подложек, связанных вместе с предварительно определенным зазором между ними, и жидкие кристаллы, герметизированные между подложками. На одной из стеклянных подложек размещаются переключающие компоненты (например, TFT), пикселные электроды и совмещающая пленка. Переключающие компоненты подключаются к линиям затвора и линиям истока, которые являются перпендикулярными друг другу. Пикселные электроды подключаются к переключающим компонентам. На другой стеклянной подложке размещаются цветные светофильтры, включающие в себя секции R (красного), G (зеленого), B (синего) цвета в предварительно определенной компоновке, противоэлектрод и совмещающую пленку. Поляризующие пластины 11a и 11b размещаются на внешних поверхностях стеклянных подложек, соответственно (см. фиг. 3 и 4).

Как проиллюстрировано на фиг. 2, модуль 12 задней подсветки включает в себя каркас 14, светорассеиватель 15a, множество оптических пластин 15b и рамки 16. Каркас 14 имеет общую коробчатую форму и отверстие 14b на стороне поверхности выхода света (стороне жидкокристаллической панели 11). Светорассеиватель 15a размещается так, чтобы покрывать отверстие 14b каркаса 14. Оптические пластины 15b размещаются между светорассеивателем 15a и жидкокристаллической панелью 11. Рамы 16 размещаются вдоль соответствующих длинных сторон каркаса 14. Длинные стороны светорассеивателя 15a размещаются между каркасом 14 и соответствующими рамами 16. Модуль 12 задней подсветки дополнительно включает в себя трубки 17 с холодным катодом (лампы, источники света), фиксаторы 18 лампы, релейные разъемы 19 и держатели 20 в пределах каркаса 14. Фиксаторы 18 лампы предоставляются для монтажа трубок 17 с холодным катодом на каркасе 14. Релейные разъемы 19 предоставляются для установления электрических соединений на концах трубок 17 с холодным катодом. Держатели 20 совместно покрывают концы трубок 17 с холодным катодом и релейные разъемы 19. В модуле 12 задней подсветки сторона светорассеивателя 15a относительно трубок 17 с холодным катодом является стороной выхода света. На фиг. 2-4 фиксаторы 18 лампы не показаны.

Каркас 14 изготавливается из металла и формируется в неглубокой коробчатой форме посредством обработки листового металла. Каркас 14 включает в себя прямоугольную нижнюю пластину 14a и части 21 внешних кромок, каждая из которых идет вертикально вверх от соответствующей стороны нижней пластины 14a и имеет по существу U-образную форму. Части 21 внешних кромок включают в себя части 21a внешних кромок с короткой стороны и части 21b внешних кромок с длинной стороны, предусмотренные на коротких сторонах и длинных сторонах каркаса 14, соответственно. Нижняя пластина 14a имеет множество сквозных отверстий, монтажных отверстий 22 разъемов вдоль краев с длинной стороны для монтажа релейных разъемов 19. Как проиллюстрировано на фиг. 3, крепежные отверстия 14c предоставляются в верхней поверхности каркаса 14 вдоль внешних кромок 21b с длинной стороны, чтобы скреплять держатель 13, рамы 16 и каркас 14 между собой с помощью винтов.

Отражательный лист 23 располагается на внутренней поверхности нижней пластины 14a каркаса 14 (на стороне, которая располагается напротив трубок 17 с холодным катодом или светорассеивателя 15a, стороне передней поверхности). Отражательный лист 23 является листом из синтетической пластмассы, имеющим поверхность с белым цветом, которая предоставляет высокий коэффициент отражения света. Он размещается вдоль поверхности нижней пластины каркаса 14 так, чтобы покрывать по существу всю площадь поверхности нижней пластины. В каркасе 14 отражательный лист 23 является отражающей поверхностью, выполненной с возможностью отражать свет от трубок 17 с холодным катодом к светорассеивателю 15a. Как проиллюстрировано на фиг. 3, края с длинной стороны отражательного листа 23 поднимаются так, чтобы покрывать внешние кромки 21b с длинной стороны каркаса 14, и размещаются между каркасом 14 и светорассеивателем 15a. С помощью отражательного листа 23 свет, излучаемый из трубок 17 с холодным катодом, отражается к светорассеивателю 15a.

Каждая трубка 17 с холодным катодом имеет продолговатую трубчатую форму. Множество трубок 17 с холодным катодом помещено в каркасе 14 таким образом, что они размещаются параллельно друг к другу с направлением длинной стороны (осевым направлением), совмещенным с направлением длинной стороны каркаса 14 (см. фиг. 2). Каждая трубка 17 с холодным катодом немного отделяется от нижней пластины 14a (или отражательного листа 23) каркаса 14, и ее концы входят в соответствующие релейные разъемы 19. Держатели 20 монтируются так, чтобы покрывать релейные разъемы 19.

Держатели 20 изготавливаются из белой синтетической пластмассы. Каждый из них имеет продолговатую по существу коробчатую форму, которая идет вдоль короткой стороны каркаса 14. Как проиллюстрировано на фиг. 4, каждый держатель 20 имеет уступы на передней стороне таким образом, что светорассеиватель 15a и жидкокристаллическая панель 11 удерживаются на разных уровнях. Часть держателя 20 размещается поверх части соответствующей внешней кромки 21a с короткой стороны каркаса 14 и формирует боковую стенку устройства 12 с задней подсветкой вместе с внешней кромкой 21a с короткой стороны. Вставные штифты 24 выступают из поверхности держателя 20, располагающейся напротив внешней кромки 21a каркаса 14. Держатель 20 монтируется на каркасе 14 посредством вставки вставных штифтов 24 в отверстия для вставки 25, предусмотренные в верхней поверхности внешней кромки 21a с короткой стороны каркаса 14.

Уступы держателя 20 включают в себя три поверхности параллельно поверхности нижней пластины каркаса 14. Короткий край светорассеивателя 15a размещается на первой поверхности 20a на самом нижнем уровне. Наклоненный щиток 26 идет из первой поверхности 20a к поверхности нижней пластины каркаса 14. Короткий край жидкокристаллической панели 11 размещается на второй поверхности 20b. Третья поверхность 20c на самом верхнем уровне предоставляется так, что она перекрывает внешнюю кромку с короткой стороны 21a каркаса 14 и приходит в соприкосновение с держателем 13.

Светорассеиватель 15a включает в себя пластинчатый элемент, изготовленный из синтетической пластмассы, и светорассеивающие частицы, рассеиваемые в пластинчатом элементе. Светорассеиватель 15a рассеивает линейный свет, испускаемый из трубок 17 с холодным катодом, которые являются трубчатыми источниками света. Края с короткой стороны светорассеивателя 15a размещаются на первых поверхностях 20a держателей 20, и сила связи не применяется к ним в вертикальном направлении. Как проиллюстрировано на фиг. 3, каждый край с длинной стороны светорассеивателя 15a размещается между каркасом 14 (или отражательным листом 23) и рамой 16 и фиксируется.

Оптические пластины 15b на светорассеивателе 15a включают в себя светорассеивающую пластину, линзовую пластину и отражательную поляризующую пластину, расположенные слоями в этом порядке от стороны светорассеивателя 15a. Оптическая пластина 15b имеет функцию преобразования света, излучаемого из трубок 17 с холодным катодом и проходящего через светорассеиватель 15a, в плоский свет. Жидкокристаллическая панель 11 размещается на самой верхней поверхности оптических пластин 15b. Оптические пластины 15b размещаются между светорассеивателем 15a и жидкокристаллической панелью 11.

Далее поясняются фиксаторы 18 лампы. Фиксаторы 18 лампы размещаются в распределенных местоположениях в пределах нижней пластины 14a каркаса 14. Каждый фиксатор 18 лампы изготавливается из синтетической пластмассы (например, поликарбоната) с поверхностями в белом цвете, который предоставляет высокий коэффициент отражения света. Как проиллюстрировано на фиг. 5, фиксатор 18 лампы включает в себя основной узел 27, имеющий пластинчатую форму, которая идет вдоль нижней пластины 14a (или отражательного листа 23) каркаса 14. Основной узел 27 формируется по существу в прямоугольной форме при виде сверху. Каждый фиксатор 18 лампы монтируется на каркасе 14 в позиции (ориентации или в состоянии) так, что направление длины (продольное направление) основного узла 27 совпадает с направлением оси Y. А именно фиксатор 18 лампы находится в позиции по существу параллельно направлению короткой стороны каркаса 14 или перпендикулярно осевому направлению трубки 17 с холодным катодом (направлению длины или направлению оси X) и по существу параллельно направлению вдоль поверхности пластины нижней пластины 14a каркаса 14. В последующем описании верхняя сторона и нижняя сторона в направлении оси Z на фиг. 5 упоминаются как сторона передней поверхности и сторона задней поверхности, соответственно.

Как проиллюстрировано на фиг. 5 и 8, удерживающие лампу детали 28 и опорный штырек 29 предоставляются на поверхности основного узла 27 на стороне передней поверхности (поверхности, расположенной напротив светорассеивателя 15a и трубки 17 с холодным катодом, поверхности, расположенной напротив каркаса 14). Каждая удерживающая лампу деталь 28 предоставляется для удерживания трубки 17 с холодным катодом на предварительно определенном уровне. Опорный штырек 29 предоставляется для поддержки светорассеивателя 15a на более высоком уровне, чем трубка 17 с холодным катодом. Три удерживающих лампу детали 28 размещаются на основном узле 27 на значительном расстоянии друг от друга в направлении длины основного узла 27 (направлении оси Y). Они удерживают различные трубки 17 с холодным катодом. Каждая удерживающая лампу деталь 28 включает в себя пару кроншейнов 28a, которые поднимаются от основного узла 27 к передней стороне. Каждый кронштейн 28a имеет форму консольного кронштейна. Каждый кронштейн 28a имеет опорный выступ 28b, который выступает внутрь от внутренней поверхности дальнего конца. Кроме того, опорный выступ 28b в форме, идентичной форме вышеуказанного опорного выступа 28b, предоставляется на внутренней нижней поверхности удерживающей лампу детали 28. Удерживающая лампу деталь 28 удерживает трубку 17 с холодным катодом в трех точках с помощью опорных выступов 28b. Зазор, к которому проходит свет, предоставляется между внешней периферией трубки 17 с холодным катодом и внутренней поверхностью удерживающей лампу детали 28. Интервалы между удерживающими лампу деталями 28 являются по существу постоянными и равными интервалам между трубками 17 с холодным катодом, размещаемыми в каркасе 14. Опорный штырек 29 находится примерно в середине между левой удерживающей лампу деталью 28 на фиг. 5 и центральной удерживающей лампу деталью 28 относительно направления длины основного узла 27. Опорный штырек 29 выступает больше к стороне передней поверхности, чем удерживающие лампу детали 28, т.е. он является самым высоким в фиксаторе 18 лампы. В ходе монтажа или извлечения фиксатора 18 лампы в или из каркаса 14 рабочий может использовать опорный штырек 29 в качестве удерживающей детали, которую рабочий удерживает для монтажа или извлечения.

Как проиллюстрировано на фиг. 5 и 9, две монтажные детали 30 и 31 предоставляются на задней поверхности основного узла 27 (на поверхности, расположенной напротив каркаса 14 и отражательного листа 23, или поверхности, расположенной напротив светорассеивателя 15a и трубки 17 с холодным катодом). Монтажные детали 30 и 31 предоставляются в качестве монтажных конструкций для удерживания фиксатора 18 лампы на каркасе в начальном состоянии, когда он смонтирован. Монтажные детали 30 и 31 располагаются на значительном расстоянии друг от друга в направлении длины основного узла 27. Нижняя пластина 14a каркаса 14 имеет два монтажных отверстия для каждого фиксатора 18 лампы в местоположении, в котором фиксатор 18 лампы смонтирован. Монтажные отверстия 32 и 33 предоставляются в качестве монтажных конструкций для фиксатора 18 лампы. В монтажные отверстия 32 и 33 соответствующие монтажные детали 30 и 31 вставляются соответственно. Отражательный лист 23 имеет два отверстия 34 и 35 для вставки для каждого фиксатора 18 лампы, в который монтажные детали 30 и 31 вставляются, соответственно. Отверстия 34 и 35 для вставки предоставляются непрерывно от соответствующих монтажных отверстий 32 и 33 каркаса 14. Чтобы отличать одну из монтажных деталей 30 и 31 от другой, они нумеруются справа на фиг. 5 и упоминаются как первая монтажная деталь 30 и вторая монтажная деталь 31. Чтобы отличать одно из монтажных отверст
