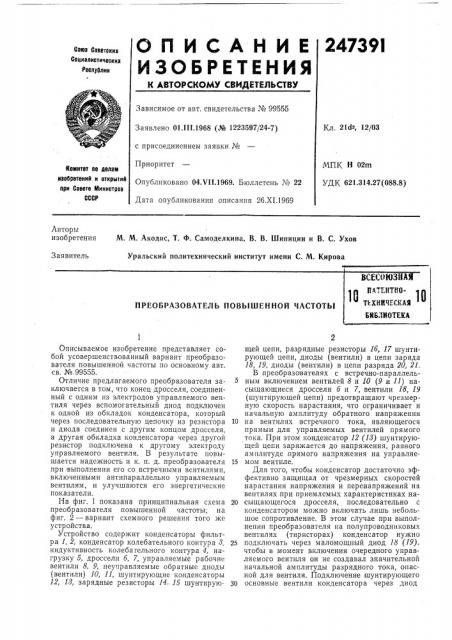

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

24739!

Сова Советских

Социалистических

Реслуолин

Зависимое от авт. свидетельства № 99555

Кл. 2162, 12/03

Заявлено 01.III.1968 (№ 1223597/24-7) с присоединением заявки №

Приоритет

Опубликовано 04Х1!.1969. Бюллетень ¹ 22

Дата опубликования описания 26.XI.1969

МПК Н 02m

УДК 621.314.27 (088.8) Комитет оо делам изобретений и 0TKpbllHA ори Совете Министров

СССР

Авторы изобретения

М. М. Акодис, Т. Ф. Самоделкина, В. В. Шипицин и В. С. Ухов

Уральский политехнический институт имени С. М. Кирова

Заявитель

Описываемое изобретение представляет собой усовершенствованный вариант преобразователя повышенной частоты по основному авт. св. №.99555.

Отличие предлагаемого преобразователя заключается в том, что конец дросселя, соединенный с одним из электродов управляемого вентиля через вспомогательный диод подключен к одной из обкладок конденсатора, который через последовательную цепочку из резистора и диода соединен с другим концом дросселя, а другая обкладка конденсатора через другой резистор подключена к другому электроду управляемого вентиля. В результате повышается надежность и к. п. д. преобразователя при выполнении его со встречными вентилями, включенными антипараллельно управляемым вентилям, и улучшаются его энергетические показатели.

На фиг. 1 показана принципиальная схема преобразователя повышенной частоты; на фиг. 2 — вариант схемного решения того же устройства.

Устройство содержит конденсаторы фильтра 1, 2, конденсатор колебательного контура 8, индуктивность колебательного контура 4, нагрузку 5, дроссели б, 7, управляемые рабочие вентили 8, 9, неуправляемые обратные диоды (вентили) 10, 11, шунтирующие конденсаторы

12, 18, зарядные резисторы 14, 15 шунтирую2 щей цепи, разрядные резисторы 1б, 17 шунтирующей цепи, диоды (вентили) в цепи заряда

18, 19, диоды (вентили) в цепи разряда 20, 21.

В преобразователях с встречно-параллельным включением вентилей 8 и 10 (9 и 11) насыщающиеся дроссели б и 7, вентили 18, 19 (шунтирующей цепи) предотвращают черезмерную скорость нарастания, что ограничивает и начальную амплитуду обратного напряжения

10 на вентилях встречного тока, являющегося прямым для управляемых вентилей прямого тока. При этом конденсатор 12 (18) шунтирующей цепи заряжается до напряжения, равного амплитуде:прямого напряжения на управляе15 мом вентиле, Для того, чтобы конденсатор достаточно эффективно защищал от черезмерных скоростей нарастания напряжения и перенапряжений на вентилях при приемлемых характеристиках на20 сыщающегося дросселя, последовательно с конденсатором можно включать лишь небольшое сопротивление. В этом случае при выполнении преобразователя на полупроводниковых вентилях (тиристорах) конденсатор нужно

25 подключать через маломощный диод 18 (19), чтобы в момент включения очередного управляемого вентиля он не создавал значительной начальной амплитуды разрядного тока, опасной для вентиля. Подключение шунтирующего

30 основные вентили конденсатора через диод

247391 требует создания дополнительной цепи для разряда конденсатора за время пропускания тока основными вентилями. При значительных выходных частотах для разряда шунтирующего вентили кондейсатора до следующего его заряда после .прекращения тока во встречном диоде нужно обеспечить разряд через сравнительно малое сопротивление. Для этого в цепь разряда шунтирующего конденсатора 12 (18) включают маломощный диод 20(21). В результате этого конденсаторы непосредственно шунтируют основные вентили лишь при восстановлении напряжения на них. Обратный разряд конденсатора не передается непосредственно на вентили, что исключает возникновение значительных начальных токов в вентилях. При этом величина зарядного резистора 14 (1á) выбирается из условия оптимального демпфирования колебаний восстанавливающегося на вентилях, напряжения для ограничения перенапряжения на них и скорости его нарастания.

Величина разрядного сопротивления 1б (17) выбирается оптимальной для разряда конденсатора 12 (13) шунтирующей цепи за время работы управляемого прямого и неуправляемо5 го обратного вентилей 8, 10 (9, 11) схемы.

Предмет изобретения

Преобразователь повышенной частоты по основному авт. св. № 99555, отличающийся

10 тем, что, с целью повышения надежности и к. п. д. преобразователя при выполнении его со встречными вентилями, включенными антипараллельно управляемым, вентилям, конец дросселя, соединенный с одним из электродов

15 управляемого вентиля, через вспомогательный диод подключен .к одной из обкладок конденсатора, который через последовательную цепочку из резистора и диода соединен с другим концом дросселя, а другая обкладка конден20 сатора — через другой резистор, подключена к другому электроду управляемого вентиля.

247301 Риг.2
