247479

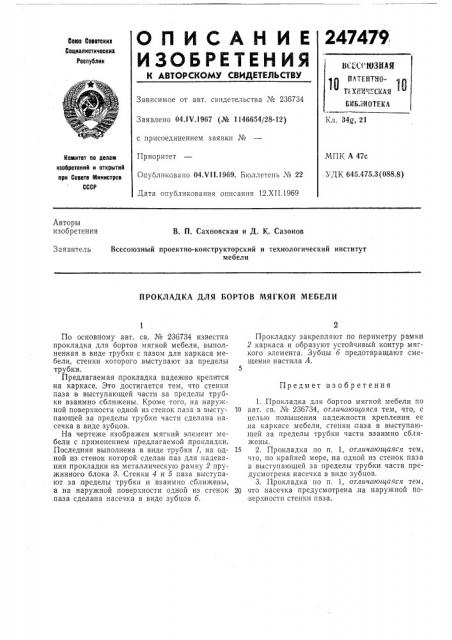

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ беюа Советских

Социалистических

Республик

ВС =1.1 ЮЗНА Я

1 11дТЕЦТ110 ц TkXHPN-С1ИЯ

БИБЛИОТЕКА

Зависимое от авт. свидетельства № 236734

Заявлено 04.1Ч.1967 (№ 1146654/28-12) с присоединением заявки №

Приоритет

Опубликовано 04.Ч11.1969. Бюллетень ¹ 22

Дата опубликования описания 12.XII.1969

Кл, 34@, 21

МПК А 47с

УДК 645.475 3(088.8) Комитет по делам изобретений н открытий при Совете Министров

СССР

Авторы изобретения

В. П. Сахновская и Д. К. Сазонов

Заявитель

Всесоюзный проектно-конструкторский и технологический институт мебели

ПРОКЛАДКА ДЛЯ БОРТОВ МЯГКОЙ МЕБЕЛИ

Предмет изобретения

По основному авт. св. № 236734 известна прокладка для бортов мягкой мебели, выполненная в виде трубки с пазом для каркаса мебели, стенки которого выступают за пределы трубки.

Предлагаемая прокладка надежно крепится на каркасе. Это достигается тем, что стенки паза iB выступающей части за пределы трубки взаимно сближены. Кроме того, на наружной поверхности одной из стенок паза в выступающей за пределы трубки части сделана насечка в виде зубцов.

На чертеже изображен мягкий элемент мебели с применением предлагаемой .прокладки.

Послед|няя выполнена в виде трубки l, на одной из стенок которой сделан паз для надевания прокладки на металлическую рамку 2 пружинного блока 8. Стенки 4 и 5 паза выступают за лределы трубки и взаимно сближены, а на наружной поверхности одной из стенок паза сделана насечка в виде зубцов б.

Прокладку закрепляют по периметру рамки

2 каркаса и образуют устойчивый контур мягкого элемента. Зубцы б предотвращают смещение настила А.

1. Прокладка для бортов мягкой мебели по

10 авт. св. № 236734, отличающаяся тем, что, с целью повышения надежности крепления ее на каркасе мебели, стенки паза в выступающей за пределы трубки части взаимно сближены.

15 2. Прокладка по п. 1, отличающаяся тем, что, по крайней мере, на одной из стенок паза в выступающей за пределы трубки части предусмотрена насечка в виде зубцов.

3. Прокладка по п. 1, отличающаяся тем, 20 что насечка предусмотрена,на наружной поверхности .стенки паза.

247479

Составитель М. М. Лиманова

Редактор В. Ф. Смирягина Техред А. А, Камышникова Корректоры: Е. Ласточкина и В Петрова

Заказ 8 I &9)9 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
