Нажимной фильтр с плавающим замком

Нажимной фильтр с плавающим замком

Иллюстрации

Показать все

Реферат

Изобретение относится к фильтровальному устройству, а более конкретно к устройству кожуха фильтра для упрощения снятия и замены кожуха фильтра из механической опорной конструкции, и нажимной конструкции фильтра, приводящей в действие плавающий замок под ключ, при этом ключ может одновременно использоваться в качестве запора и в качестве идентификатора отличительных признаков фильтра. Механическая опора может быть встроена с возможностью сообщения по текучей среде в трубопровод для входящего потока и выходящего потока, такой как в холодильной установке. Более конкретно, изобретение относится к кожуху фильтра и опоре, при этом кожух фильтра может крепиться к опоре и сниматься с опоры под действием нажима. Управляемое закрепление и открепление отстойника фильтра, содержащего фильтровальную среду, приводится в действие аксиальным нажатием на отстойник по направлению к механической опоре. Специальная замковая конструкция под ключ позволяет пользователю идентифицировать и сочетать определенные конфигурации фильтра, принимаемые механической опорой, и отказаться от других конфигураций фильтра. Внутреннее отсечное устройство, приводимое в действие вызванным нажимом отсоединением, блокирует утечку при снятии или замене кожуха фильтра.

Уровень техники

Изобретение касается системы фильтрации воды, имеющей механизм блокирования и разблокирования для замены фильтра, когда срок службы фильтровальной среды истек. Использование устройств для фильтрации жидкостей хорошо известно в данной области техники, как видно из патентов США 5,135,645, 5,914,037 и 6,632,355. Хотя в этих патентах показаны фильтры для фильтрации воды, эти фильтры сложно снимать в силу их конструкции и месторасположения. Например, в патенте США 5,135,645 раскрыт фильтрующий картридж, выполненный в виде вставного картриджа с набором переключателей для предотвращения утечки воды, когда фильтрующий картридж снимают для замены. Фильтр должен вставляться и сниматься вручную и имеет переключатель, активируемый для приведения в действие клапанных механизмов, так чтобы не допустить утечки воды, когда фильтр снят. Крышка фильтра размещена в боковой стенке холодильного устройства и выполнена с возможностью активации переключателей, приводящих в действие клапаны. Доступ к фильтру лежит в одной плоскости со стенкой холодильного устройства, что затрудняет доступ к фильтрующему картриджу.

В заявке на патент США 11/511,599, поданной 28 августа 2006г. на имя Huda, под названием «УСТРОЙСТВО КОЖУХА ФИЛЬТРА С ПОВОРОТНЫМ МЕХАНИЗМОМ ЗАМЕНЫ ФИЛЬТРА» описан узел фильтра, имеющий вращательный пусковой механизм, включающий в себя первое внутреннее поворотное устройство и второе внутреннее поворотное устройство для эффективной установки, блокирования и снятия кожуха фильтра с основания. Простой нажимной механизм приводит в действие самоуправляемое высвобождение и переключает средство, которое удерживает и высвобождает отстойник кожуха фильтра, и при этом обеспечивает отсечку входящего потока, чтобы предотвратить утечку или пролив. Вращательные механизмы отсечки и блокирования задействуются и разблокируются посредством аксиального усилия, оказываемого на кожух фильтра в начале процедуры замены фильтра.

Настоящее изобретение, в частности, может быть использовано в системе фильтрации воды для холодильника, имеющего средство для выдачи воды и, возможно, средство для выдачи льда. Вода, используемая в холодильнике, либо вода и лед могут содержать загрязняющие вещества из источников водоснабжения для городского потребления или подземных скважин и водоносных пластов. В этой связи предпочтительно создать систему фильтрации воды для удаления ржавчины, песка, илистых отложений, грязи, осадочных пород, тяжелых металлов, микробиологических примесей, таких как цисты лямблий, хлора, пестицидов, ртути, бензола, толуола, МТБЭ, кадмия, бактерий, вирусов и других известных вредных веществ. В особенности полезные среды для фильтрации воды в отношении микробиологических примесей включают в себя те, что можно найти в патентах США 6,872,311, 6,835,311, 6,797,167, 6,630,016, 6,331,037 и 5,147,722; которые включены сюда путем ссылки. Одно из применений фильтровального устройства, рассматриваемого в данный момент, представляет собой применение в качестве устройства для фильтрации воды, предназначенного для холодильника. Холодильники - это бытовая техника, имеющая наружный шкаф холодильника, холодильную камеру, расположенную внутри наружного шкафа холодильника и имеющую заднюю стенку, пару противоположных боковых стенок, по меньшей мере одну дверь, расположенную противоположно задней стенке, верхнюю часть и нижнюю часть, а также морозильную камеру, расположенную в наружном шкафу холодильника и примыкающую к холодильной камере. Обычно холодильники имеют устройство для выдачи воды, расположенное в двери и сообщающееся по текучей среде с источником водоснабжения и фильтром для фильтрации воды. Кроме того, холодильники обычно имеют устройство для выдачи льда, расположенное в двери и сообщающееся по текучей среде с источником водоснабжения и фильтром для фильтрации воды. Было обнаружено, что узел фильтра по изобретению, рассматриваемому в данный момент, может быть использован в качестве фильтра для холодильника, имеющего устройство для выдачи воды и/или устройство для выдачи льда.

Раскрытие изобретения

Настоящее изобретение, в первом аспекте, относится к узлу кожуха фильтра, содержащему: кожух фильтра для вмещения фильтровальной среды, при этом кожух фильтра имеет корпус и верхний участок для образования герметичного уплотнения с корпусом, причем верхний участок кожуха фильтра включает в себя: входное отверстие; выходное отверстие и ключ фильтра, расположенный на верхнем участке и имеющий верхнюю поверхность, продольные стороны и боковые стороны, при этом ключ фильтра включает в себя разнесенные выступы или пальцы на продольных сторонах ключа фильтра, продолжающиеся вбок от верхней поверхности. Пальцы включают в себя крыльчатые продолжения, имеющие скошенные или наклонные поверхности, и могут иметь ромбовидное сечение.

Ключ фильтра может включать в себя выступ, продолжающийся в аксиальном направлении над верхней поверхностью ключа фильтра, при этом выступ имеет наклонную поверхность заданной ширины, выступающую под наклоном вверх от верхней поверхности ключа фильтра, а также боковые сегменты или крылья, продолжающиеся за пределы выступа по ширине. Узел кожуха фильтра может включать в себя коллектор фильтра, закрепленный на верхнем участке корпуса фильтра, при этом коллектор фильтра содержит крепежную конструкцию для приема ключа фильтра с возможностью его фиксирования. Одно из входного и выходного отверстий может располагаться на коллекторе фильтра. Разнесенные выступы или пальцы на ключе фильтра могут образовывать заданную схему для идентификации различных отличительных признаков фильтра, присущих только фильтру, заключенному в кожухе фильтра. Ключ фильтра может быть также выполнен с цветовым кодом, прозрачным, полупрозрачным, зеркально отражаемым, текстурированным, вещественно модифицированным или обладать проводящей особенностью для идентификации различных отличительных признаков фильтра, характерных для фильтра, заключенного в корпус фильтра. Ключ фильтра может иметь запорный выступ или язычок для крепления к верхнему участку. Верхний участок может включать в себя позиционный выступ для ключа фильтра или опорный элемент, продолжающийся аксиально вверх от верхнего участка на расстоянии от аксиальной центральной точки, а также боковые опорные элементы для ключа фильтра, расположенные противоположно позиционному выступу для ключа фильтра с другой стороны от аксиальной центральной точки и продолжающиеся аксиально вверх от верхнего участка, причем боковые опорные элементы для ключа фильтра разнесены на расстояние, приблизительно равное ширине ключа фильтра, при этом позиционный выступ для ключа фильтра и боковые опорные элементы для ключа фильтра образуют опорную конструкцию с открытыми поверхностями для крепления ключа фильтра к верхнему участку.

Во втором аспекте настоящее изобретение относится к узлу кожуха фильтра, содержащему: кожух фильтра для вмещения фильтровальной среды, при этом кожух фильтра имеет корпус и верхний участок для образования герметичного уплотнения с корпусом, причем верхний участок кожуха фильтра включает в себя: входное отверстие; выходное отверстие; коллектор фильтра, прикрепленный к верхнему участку кожуха фильтра, при этом коллектор фильтра содержит крепежную конструкцию для приема ключа фильтра; ключ фильтра расположен на верхнем участке и имеет верхнюю поверхность, продольные стороны и боковые стороны, при этом ключ фильтра включает в себя разнесенные выступы, направляющие штифты или пальцы на продольных сторонах ключа фильтра, продолжающиеся вбок от верхней поверхности и имеющие крыльчатые продолжения со скошенными или наклонными поверхностями, при этом крыльчатые продолжения имеют ромбовидное сечение.

В третьем аспекте настоящее изобретение относится к узлу кожуха фильтра, содержащему: кожух фильтра для вмещения фильтровальной среды; головку фильтра, имеющую по меньшей мере одно отверстие, сообщающееся по текучей среде с фильтровальной средой, при этом головка фильтра образует герметичное уплотнение с кожухом фильтра; коллектор фильтра, содержащий: участок основания, отцентрованный по оси относительно головки фильтра; отверстие, сообщающееся по текучей среде с фильтровальной средой; а также первую крепежную конструкцию, расположенную на участке основания для приема ключа фильтра; при этом ключ фильтра имеет верхнюю поверхность, нижнюю часть, продольные стороны и боковые стороны, причем ключ фильтра включает в себя: разнесенные выступы, или пальцы, на продольных сторонах ключа фильтра, продолжающиеся вбок от верхней поверхности и имеющие крыльчатые продолжения; а также вторую крепежную конструкцию, расположенную на нижней части ключа фильтра для крепления ключа фильтра к первой крепежной конструкции на коллекторе фильтра. Пальцы ключа фильтра могут включать в себя скошенные или наклонные поверхности на крыльчатых продолжениях. Крыльчатые продолжения могут иметь ромбовидное сечение.

Головка фильтра может включать в себя позиционный выступ для ключа фильтра или опорный элемент, продолжающийся аксиально вверх от верхней поверхности головки фильтра на расстоянии от аксиальной центральной точки, а также боковые опорные элементы для ключа фильтра, расположенные противоположно позиционному выступу для ключа фильтра с другой стороны от аксиальной центральной точки и продолжающиеся аксиально вверх от верхней поверхности головки фильтра, причем боковые опорные элементы для ключа фильтра разнесены на расстояние, приблизительно равное ширине ключа фильтра, при этом позиционный выступ для ключа фильтра и боковые опорные элементы для ключа фильтра образуют опорную конструкцию с открытыми поверхностями для крепления ключа фильтра к головке фильтра. Позиционный выступ для ключа фильтра может включать в себя отверстие для приема запорного выступа или язычка от ключа фильтра. Вторая крепежная конструкция ключа фильтра может содержать ответную канавку или паз на нижней части ключа фильтра для крепления с аксиально продолжающимся выступом на коллекторе фильтра. Коллектор фильтра может также включать в себя радиально продолжающиеся плечи относительно участка основания, обеспечивающие опорную конструкцию для бандажа. Ключ фильтра может включать в себя выступ, продолжающийся в аксиальном направлении над верхней поверхностью ключа фильтра, при этом выступ имеет наклонную поверхность заданной ширины, выступающую под наклоном вверх от верхней поверхности ключа фильтра, а также боковые сегменты или крылья, продолжающиеся за пределы выступа по ширине.

В четвертом аспекте настоящее изобретение относится к основанию фильтра для разъемного соединения с ответным сопрягаемым узлом кожуха фильтра, содержащему: базовую платформу, имеющую входное и выходное отверстия для текучей среды; а также плавающий замок, взаимодействующий со скольжением с базовой платформой, который имеет нижнюю поверхность, верхнюю поверхность, продольные и боковые стороны, при этом плавающий замок включает в себя: разнесенные выступы, направляющие штифты или пальцы на продольных сторонах, продолжающиеся вбок внутрь, включающие в себя по меньшей мере отформованный один выступ, палец или направляющий штифт для скользящего контакта с ответным сопрягаемым узлом кожуха фильтра, при этом по меньшей мере отформованный один выступ, палец или направляющий штифт включает в себя наклонную поверхность, открытую в направлении нижней поверхности, а также край или клин, противоположный наклонной поверхности, для разъемного прикрепления ответного сопрягаемого узла кожуха фильтра.

Плавающий замок включает в себя ограничитель положения, отцентрованный относительно боковых сторон и расположенный по меньшей мере над одним направляющим штифтом для создания физического ограничителя в процессе введения ответного сопрягаемого ключа фильтра. Ограничитель положения включает в себя направляющую конструкцию, пересекающую плавающий замок в продольном направлении. Основание фильтра включает в себя камеру для приема плавающего замка, при этом камера позволяет плавающему замку перемещаться в ней со скольжением. К базовой платформе может крепиться задняя панель по меньшей мере для частичного размещения плавающего замка. По меньшей мере один упругий элемент может находиться в контакте с плавающим замком для создания возвратного усилия, когда на плавающий замок воздействует узел кожуха фильтра в процессе введения или извлечения узла кожуха фильтра.

В пятом аспекте настоящее изобретение относится к основанию фильтра для разъемного приема ответного сопрягаемого узла кожуха фильтра, содержащему: базовую платформу, имеющую верхнюю поверхность; отверстие для входа текучей среды; отверстие для выхода текучей среды; верхнюю входную стойку, сообщающуюся по текучей среде с входным отверстием, при этом верхняя входная стойка продолжается вверх от верхней поверхности базовой платформы, причем верхняя входная стойка включает в себя первую отсекающую пробку и упругий элемент для приложения аксиального или вертикального усилия к первой отсекающей пробке для блокирования потока текучей среды из входного отверстия в процессе извлечения узла кожуха фильтра; верхнюю выходную стойку, сообщающуюся по текучей среде с выходным отверстием, при этом верхняя выходная стойка продолжается вверх от верхней поверхности базовой платформы, причем верхняя выходная стойка включает в себя вторую отсекающую пробку и упругий элемент для приложения аксиального или вертикального усилия ко второй отсекающей пробке для блокирования потока текучей среды из выходного отверстия в процессе извлечения узла кожуха фильтра; нижнюю входную стойку, сообщающуюся по текучей среде с верхней входной стойкой и входным отверстием, при этом нижняя входная стойка продолжается аксиально вниз от базовой платформы для приема входного отверстия из узла кожуха фильтра; нижнюю выходную стойку, сообщающуюся по текучей среде с верхней выходной стойкой и выходным отверстием, при этом нижняя выходная стойка продолжается аксиально вниз от базовой платформы для приема выходного отверстия из узла кожуха фильтра; камеру по меньшей мере для частичного приема плавающего замка, при этом камера позволяет плавающему замку перемещаться в ней со скольжением; плавающий замок, имеющий продольные стороны и боковые стороны и включающий в себя: разнесенные пальцы, направляющие штифты или выступы, расположенные по меньшей мере на одной из продольных сторон для разъемного сопряжения с пальцами ответного сопрягаемого ключа фильтра, при этом по меньшей мере один из пальцев, направляющих штифтов или выступов расположен на внутренней поверхности продольной стороны плавающего замка и имеет наклонную поверхность для скользящего контакта с пальцами на ответном сопрягаемом узле кожуха фильтра, так что когда пальцы ответного сопрягаемого узла кожуха фильтра введены в плавающий замок, наклонная поверхность входит в скользящий контакт с пальцами узла кожуха фильтра, сдвигая плавающий замок в продольном направлении, при этом по меньшей мере один из пальцев, направляющих штифтов или выступов включает в себя клиновидный участок на одном конце для разъемного прикрепления пальцев узла кожуха фильтра; позиционный штифт, отцентрованный относительно плавающего блока и расположенный по меньшей мере над одним направляющим штифтом, примыкая к нему, для создания физического ограничителя для пальцев узла кожуха фильтра в процессе введения или извлечения узла кожуха фильтра; заднюю пластину, прикрепленную к базовой платформе для размещения плавающего замка; а также по меньшей мере один упругий элемент, закрепленный на плавающем замке для создания возвратного усилия, когда плавающий замок скользящим образом подвергается воздействию со стороны узла кожуха фильтра в процессе введения или извлечения.

В шестом аспекте настоящее изобретение относится к основанию фильтра для разъемного приема ответного сопрягаемого узла кожуха фильтра, содержащему: неплавающий патрубок, включающий в себя: входное отверстие для текучей среды; выходное отверстие для текучей среды; входную стойку, сообщающуюся по текучей среде с входным отверстием; выходную стойку, сообщающуюся по текучей среде с выходным отверстием; а также образованное углубление для приема плавающего замка, при этом углубление по меньшей мере частично вмещает плавающий замок и имеет ширину и длину, позволяющие плавающему замку продольно смещаться в нем; плавающий замок, имеющий нижнюю поверхность, верхнюю поверхность, а также продольные и боковые стороны и посаженный в углубление, образованное неплавающим патрубком, при этом плавающий замок включает в себя: по меньшей мере один направляющий штифт на продольной стороне, продолжающийся вбок внутрь на нижней поверхности для приема со скольжением наклонного выступа или крыльчатого выступа от ответного сопрягаемого узла кожуха фильтра, при этом по меньшей мере один направляющий штифт включает в себя наклонный участок, открытый в направлении нижней поверхности, а также край или клин на каждой из нижних частей направляющих штифтов для разъемного контакта с участком ответного сопрягаемого выступа узла кожуха фильтра или крыльчатого продолжения; позиционный штифт, отцентрованный относительно боковых сторон плавающего блока и расположенный по меньшей мере над одним направляющим штифтом для создания физического ограничителя в процессе введения ответного сопрягаемого узла кожуха фильтра; по меньшей мере один упругий элемент в контакте с плавающим замком для приложения продольного возвратного усилия в направлении, в котором оно стремиться подтолкнуть или подтянуть плавающий замок назад в исходное положение; заднюю пластину для прикрепления с возможностью скольжения плавающего замка в неплавающем патрубке; отсекающие пробки в каждой из стоек для прерывания потока текучей среды из входного и выходного отверстий, когда ответный сопрягаемый узел кожуха фильтра снят с основания фильтра; упругий элемент в каждой из стоек для приложения аксиального усилия извлечения к ответному сопрягаемому узлу кожуха фильтра и одновременно перемещения отсекающих пробок в положение, в котором поток текучей среды прекращается, когда ответный сопрягаемый узел фильтра извлечен.

В седьмом аспекте настоящее изобретение относится к основанию фильтра в комбинации с узлом кожуха фильтра, при этом комбинация содержит: основание фильтра, имеющее входное отверстие и выходное отверстие на базовой платформе; скользящий плавающий замок, находящийся в скользящем контакте с основанием фильтра, при этом плавающий замок имеет множество направляющих штифтов или боковых выступов, разделенных зазорами; упругий элемент в контакте с плавающим замком, создающий возвратное усилие для плавающего замка; а также узел кожуха фильтра, включающий в себя: ключ фильтра, имеющий множество боковых выступов, разделенных зазорами, так что при введении узла кожуха фильтра в основание фильтра пальцы ключа фильтра входят в скользящий контакт с боковыми выступами плавающего замка, чтобы сдвинуть плавающий замок относительно базовой платформы, позволяя пальцам на ключе фильтра проходить между боковыми выступами на плавающем замке, при этом после возвратного перемещения плавающего замка, совершаемого под воздействием упругого элемента, пальцы на ключе фильтра выравниваются с боковыми выступами на плавающем замке, чтобы не допустить извлечения узла кожуха фильтра.

Плавающий замок включает в себя нижнюю поверхность, верхнюю поверхность, а также продольные и боковые стороны, при этом боковые выступы включают в себя направляющие штифты на продольных сторонах, продолжающиеся вбок внутрь на нижней поверхности для приема со скольжением ключа фильтра, при этом каждый из направляющих штифтов включает в себя наклонный участок, открытый в направлении нижней поверхности, а также край или клин на каждой из нижних частей направляющих штифтов для разъемного контакта с участком ключа фильтра; а также позиционный штифт, отцентрованный относительно плавающего замка и расположенный над направляющими штифтами для создания физического ограничителя в процессе введения узла кожуха фильтра.

Комбинация может также включать в себя заднюю пластину для прикрепления плавающего замка в основании фильтра; отсекающие пробки в каждой из стоек для прерывания потока текучей среды из входного и выходного отверстий, когда ответный сопрягаемый узел кожуха фильтра извлечен из основания корпуса фильтра; а также упругий элемент в каждой из стоек для приложения аксиального усилия извлечения к узлу кожуха фильтра и одновременно перемещения отсекающих пробок в положение, в котором поток текучей среды прекращается, когда ответный сопрягаемый узел кожуха фильтра извлечен.

В восьмом аспекте настоящее изобретение относится к основанию фильтра в комбинации с узлом кожуха фильтра, при этом комбинация содержит: базовую платформу, имеющую входное и выходное отверстия для текучей среды; входную стойку, сообщающуюся по текучей среде с входным отверстием; выходную стойку, сообщающуюся по текучей среде с выходным отверстием; плавающий замок, взаимодействующий со скольжением с базовой платформой и имеющий нижнюю поверхность, верхнюю поверхность, а также продольные и боковые стороны, при этом плавающий замок включает в себя: разнесенные выступы или пальцы на продольных сторонах, продолжающиеся вбок внутрь; по меньшей мере один направляющий штифт для скользящего контакта с выступом ключа фильтра узла кожуха фильтра, при этом по меньшей мере один направляющий штифт включает в себя наклонную поверхность, открытую в направлении узла кожуха фильтра, а также край или выступ, примыкающий к наклонной поверхности для разъемного закрепления выступа ключа фильтра при введении узла кожуха фильтра; по меньшей мере один упругий элемент в контакте с плавающим замком для приложения продольного возвратного усилия в направлении, в котором оно стремится подтолкнуть или подтянуть плавающий замок назад в исходное положение; кожух фильтра для вмещения фильтровальной среды, при этом кожух фильтра имеет корпус и верхний участок для образования герметичного уплотнения с корпусом, причем верхний участок кожуха фильтра включает в себя: входное отверстие кожуха фильтра; выходное отверстие кожуха фильтра; а также ключ фильтра, расположенный на верхнем участке и имеющий верхнюю поверхность, продольные стороны и боковые стороны, при этом ключ фильтра включает в себя: разнесенные выступы или пальцы на продольных сторонах ключа фильтра, продолжающиеся вбок от верхней поверхности; а также выступ, продолжающийся в аксиальном направлении над верхней поверхностью ключа фильтра, причем выступ имеет наклонную поверхность заданной ширины, выступающую под наклоном вверх от верхней поверхности ключа фильтра, а также продолжающиеся вбок сегменты или крылья, продолжающиеся за пределы выступа по ширине; так что когда узел кожуха фильтра закреплен на основании фильтра, наклонная поверхность выступа ключа фильтра находится в скользящем контакте с наклонной поверхностью по меньшей мере одного направляющего штифта плавающего замка, чтобы сдвинуть плавающий замок относительно базовой платформы, позволяя пальцам на ключе фильтра проходить между пальцами на плавающем замке, при этом после возвратного перемещения плавающего замка, совершаемого под воздействием по меньшей мере одного упругого элемента, пальцы на ключе фильтра выравниваются с пальцами на плавающем замке, чтобы не допустить извлечения узла кожуха фильтра.

В девятом аспекте настоящее изобретение относится к способу прикрепления узла кожуха фильтра к основанию фильтра, включающему: введение входного и выходного отверстий узла кожуха фильтра в входную и выходную стойки основания фильтра; введение ключа фильтра узла кожуха фильтра, имеющего боковые пальцы с крыльчатыми продолжениями, в скользящий плавающий замок, имеющий боковые пальцы или направляющие штифты, путем использования ключа фильтра для сдвига скользящего плавающего замка в продольном направлении, при этом боковые пальцы ключа фильтра совершают поперечное перемещение относительно боковых пальцев или направляющих штифтов плавающего замка; высвобождение узла кожуха фильтра, так что упругие элементы в основании фильтра прикладывают усилие извлечения к кожуху фильтра, незначительно перемещая узел кожуха фильтра в аксиальном направлении извлечения; а также приложение усилия извлечения к плавающему замку в процессе высвобождения для выравнивания пальцев или направляющих штифтов плавающего замка с пальцами ключа фильтра, так чтобы не допустить извлечения узла кожуха фильтра.

В десятом аспекте настоящее изобретение относится к способу извлечения узла кожуха фильтра из основания фильтра, включающему: приложение аксиального усилия введения к узлу кожуха фильтра, уже присоединенному к основанию фильтра, в направлении основания фильтра, что приводит к дополнительному введению ключа фильтра на узле кожуха фильтра в скользящий плавающий замок основания фильтра; высвобождение скользящего плавающего замка, так что плавающий замок перемещается относительно ключа фильтра под воздействием упругой возвратной силы; выравнивание пальцев на ключе фильтра между пальцами или направляющими штифтами на плавающем замке; а также приложение аксиального усилия извлечения к узлу кожуха фильтра для снятия узла кожуха фильтра с опоры фильтра.

В одиннадцатом аспекте настоящее изобретение относится к холодильнику в комбинации с узлом фильтра, содержащему: наружный шкаф холодильника; холодильную камеру, расположенную внутри наружного шкафа холодильника и имеющую заднюю стенку, пару противоположных боковых стенок, по меньшей мере одну дверь, расположенную противоположно задней стенке, верхнюю часть и нижнюю часть; морозильную камеру, расположенную в наружном шкафу холодильника и примыкающую к холодильной камере; устройство для выдачи воды, расположенное в двери и сообщающееся по текучей среде с узлом фильтра, имеющим автоматизированный узел для замены отстойника и фильтровальной среды из холодильника; узел фильтра, содержащий: кожух фильтра для вмещения фильтровальной среды, при этом кожух фильтра имеет корпус и верхний участок для образования герметичного уплотнения с корпусом, причем верхний участок кожуха фильтра включает в себя: входное отверстие; выходное отверстие; и ключ фильтра, закрепленный на кожухе фильтра и имеющий верхнюю поверхность, продольные стороны и боковые стороны, при этом ключ фильтра включает в себя разнесенные выступы или пальцы на продольных сторонах ключа фильтра, продолжающиеся вбок от верхней поверхности.

Задача настоящего изобретения заключается в создании устройства кожуха фильтра, установленного на основании и имеющего автоматический запорный механизм для упрощения замены и снятия.

Задача настоящего изобретения заключается в создании устройства кожуха фильтра и основания, присоединяемых с помощью подвижного плавающего замка, приводимого в действие нажатием.

Другая задача настоящего изобретения заключается в создании устройства кожуха фильтра, установленного на поверхности, имеющего невращательное запорное средство нажимного действия для замены и снятия.

Еще одна задача настоящего изобретения заключается в создании устройства кожуха фильтра, предусматривающего идентификацию фильтра с помощью ключа.

Дополнительная задача настоящего изобретения заключается в создании устройства кожуха фильтра для использования с устройством для выдачи воды и/или льда, при этом фильтрованная вода подается в устройство для выдачи воды и/или льда.

Краткое описание чертежей

Признаки изобретения, по предположению обладающие новизной, и элементы, характеризующие изобретение, подробно изложены в прилагаемой формуле изобретения. Чертежи представлены лишь для иллюстрации и выполнены не в масштабе. Само же изобретение как в плане построения, так и способа работы можно наилучшим образом понять, обратившись к описанию предпочтительных вариантов осуществления, которые приведены ниже, в сочетании с прилагаемыми чертежами, на которых:

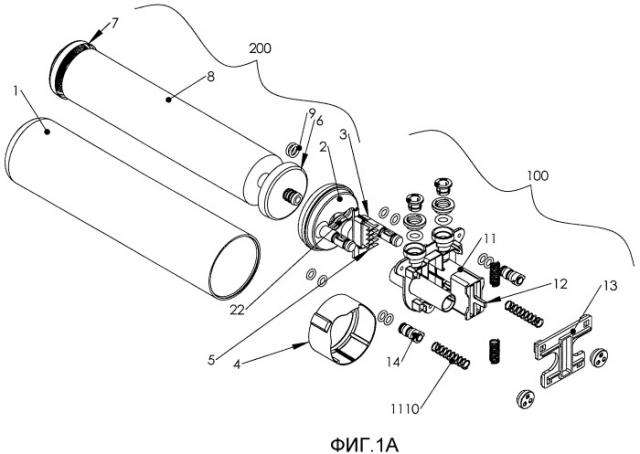

Фиг.1А представляет собой вид сверху с пространственным разнесением элементов одного варианта осуществления узла фильтра по настоящему изобретению;

Фиг.1В представляет собой вид сбоку одного варианта осуществления узла кожуха фильтра, представленного на фиг.1А;

Фиг.2А представляет собой вид в перспективе одного варианта осуществления ключа фильтра по настоящему изобретению;

Фиг.2В представляет собой вид сбоку ключа фильтра, представленного на фиг.2А;

Фиг.2С представляет собой вид снизу ключа фильтра, представленного на фиг.2А, где показана канавка и запорный выступ или язычок для закрепления;

Фиг.2D представляет собой вид в перспективе с противоположной стороны ключа фильтра, представленного на фиг.2С;

Фиг.2Е представляет собой вид снизу ключа фильтра, представленного на фиг.2А;

Фиг.2F представляет собой продольный вид сбоку ключа фильтра, представленного на фиг.2А;

Фиг.3А представляет собой вид в перспективе одного варианта осуществления плавающего замка или замка, работающего со скольжением, по настоящему изобретению;

Фиг.3В представляет собой вид в перспективе с противоположной стороны плавающего замка, представленного на фиг.3А;

Фиг.3С представляет собой вид сбоку плавающего замка, представленного на фиг.3А;

Фиг.3D представляет собой вид сверху плавающего замка, представленного на фиг.3А;

Фиг.3Е представляет собой продольный вид сбоку в сечении плавающего замка, представленного на фиг.3А;

Фиг.4А представляет собой вид в перспективе одного варианта осуществления коллектора фильтра;

Фиг.4В представляет собой вид в плане второго варианта осуществления коллектора фильтра с выступающим опорным элементом;

Фиг.4С представляет собой вид в перспективе второго варианта осуществления коллектора фильтра;

Фиг.5А представляет собой вид сбоку одного варианта осуществления головки фильтра по настоящему изобретению;

Фиг.5В представляет собой вид снизу в перспективе головки фильтра, представленной на фиг.5А;

Фиг.5С представляет собой вид сверху в перспективе головки фильтра, представленной на фиг.5А;

Фиг.5D представляет собой другой вариант осуществления головки фильтра с защелкивающимся замком для ключа фильтра;

Фиг.5Е представляет собой вид снизу в перспективе головки фильтра, представленной на фиг.5D;

Фиг.5F представляет собой вид сверху в перспективе головки фильтра, где показано отверстие для введения ключа фильтра;

Фиг.6А и 6В представляют собой виды с пространственным разнесением элементов второго варианта осуществления узла фильтра по настоящему изобретению, где показан ключ фильтра с удлиненным выступом;

Фиг.7А представляет собой вид сверху в перспективе одного варианта осуществления ключа фильтра по настоящему изобретению, имеющего удлиненный выступ;

Фиг.7В представляет собой вид снизу в перспективе ключа фильтра, представленного на фиг.7А;

Фиг.7С представляет собой вид в плане ключа фильтра, представленного на фиг.7А;

Фиг.7D представляет собой вид сбоку ключа фильтра, представленного на фиг.7А;

Фиг.7Е представляет собой вид с конца или сбоку одного варианта осуществления ключа фильтра, представленного на фиг.7А, где показан выступ, поднимающийся над плоскостью, образованной пальцами, при этом два крыла продолжаются вбок за пределы выступа;

Фиг.7F представляет собой вид в перспективе ключа фильтра по настоящему изобретению, где показан запорный выступ, расположенный на нижнем участке на боковой стороне;

Фиг.8А представляет собой вид в перспективе одного варианта осуществления плавающего замка по настоящему изобретению;

Фиг.8В представляет собой вид сверху плавающего замка, представленного на фиг.8А;

Фиг.8С представляет собой вид в сечении плавающего замка, представленного на фиг.8А, где показан направляющий штифт, расположенный на одном конце плавающего замка на продольной или боковой панели;

Фиг.8D представляет собой вид с пространственным разнесением элементов направляющего штифта, представленного на фиг.8С, где показан угол края и лицевая поверхность;

Фиг.8Е представляет собой вид в перспективе плавающего замка, имеющего удлиненный элемент;

Фиг.8F представляет собой вид сбоку плавающего замка, представленного на фиг.8А, имеющего удлиненный элемент;

Фиг.8G представляет собой вид сбоку в сечении плавающего замка, представленного на фиг.8Е, имеющего удлиненный элемент;

Фиг.9А представляет собой вид в перспективе неплавающего патрубка по настоящему изобретению;

Фиг.9В представляет собой вид сверху неплавающего патрубка, представленного на фиг.9А;

Фиг.10А представляет собой вид сверху одного варианта осуществления задней пластины по настоящему изобретению;

Фиг.10В представляет собой вид снизу в перспективе задней пластины, представленной на фиг.10А;

Фиг.10С представляет собой вид сверху второго варианта осуществления задней пластины по настоящему изобретению;

Фиг.11 представляет собой вид с пространственным разнесением элементов узла фильтра по настоящему изобретению, где ключ фильтра имеет выступ, соединенный с коллектором фильтра, имеющим удлиненные опоры.

Варианты осуществления изобретения

При описании предпочтительного варианта осуществления настоящего изобретения будет сделана ссылка на фиг.1-11, где одинаковые позиции соответствуют одинаковым элементам изобретения. Элементы изобретения не обязательно показаны в масштабе.

Настоящее изобретение направлено на создание узла кожуха фильтра для фильтрации жидкостей, включая задерживание химических, дисперсных и/или микробиологических примесей. Использование механического замкового узла кожуха фильтра, не требующего приложения избыточных усилий и жестких допусков, принципиально важных для кожуха фильтров предшествующего уровня техники, способствует легко выполнимой и частой замене фильтра, а также созданию оптимальных рабочих характеристик фильтра. Узел кожуха фильтра по настоящему изобретению обеспечивает упрощенную замену фильтра для минимизации продолжительности простоя и не требует использования инструментов. Простой нажимной механизм приводит в действие самоуправляемое отсоединение и перенастраивает средство, которое удерживает и высвобождает отстойник фильтра или картридж фильтра, а также обеспечивает средство отсечки входящего потока, чтобы не допустить утечки и пролива. Плавающий замок или замок, работающий со скольжением, реагирующий на осевое усилие введения, передаваемое от картриджа фильтра, перемещается перпен
