Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к устройству задней подсветки и дисплейному устройству, снабженному таким устройством, и относится, в частности, к устройству задней подсветки типа боковой подсветки и дисплейному устройству, снабженному таким устройством.

Предшествующий уровень техники

Существует традиционно известное устройство задней подсветки типа боковой подсветки (см. патентный документ 1 JP-A-2007-41605).

Патентный документ 1, упомянутый выше, раскрывает структурную основу задней подсветки (устройство задней подсветки) типа боковой подсветки (также называемый торцевой подсветкой), включающего в себя световодную пластину, а также источник света СИД и отражающую структуру, которая расположена на боковой стороне световодной пластины.

В этой конструкции с задней подсветкой световодная пластина образована так, что ее поверхность падения света и ее световыводящая поверхность ортогональны друг другу. На поверхность падения света попадает падающий свет, выведенный из источника света СИД, будучи отраженным отражающей структурой, и затем выводится от световыводящей поверхности.

Также существует традиционно известное устройство задней подсветки типа боковой подсветки, имеющее наклонную поверхность, наклоненную по отношению к световыводящей поверхности.

Фиг.10 изображает вид поперечного сечения, показывающий структуру дисплейного устройства, снабженного устройством задней подсветки типа боковой подсветки согласно традиционному примеру. Как показано на фиг.10, дисплейное устройство 501, снабженное устройством 510 задней подсветки типа боковой подсветки согласно традиционному примеру, включает в себя дисплейную панель 502, верхнюю поляризационную пластину 503 и нижнюю поляризационную пластину 504, которые заключают между собой дисплейную панель 502, устройство 510 задней подсветки, расположенное на стороне задней поверхности (нижняя сторона) дисплейной панели 502, и металлическую рамку 505, покрывающую участок стороны задней поверхности устройства 510 задней подсветки.

Дисплейная панель 502 включает в себя две прозрачные подложки 502а и 502b. Жидкие кристаллы, которые не показаны, заключены между двумя подложками 502а и 502b. Более того, источник ИС (интегральной схемы) 506 и ГПП (гибкая печатная плата) 507 прикреплены к передней поверхности подложки 502а. ГПП 507 изогнута в определенном положении, так чтобы быть расположенной также на стороне задней поверхности упомянутой ниже рамки 515.

Устройство 510 задней подсветки включает в себя множество СИД 511, световодную пластину 512, имеющую поверхность 512а падения света, на которую попадает падающий свет от СИД 511, множество оптических листов 513, расположенных противоположно к световыводящей поверхности 512b световодной пластины 512, отражающий лист 514, расположенный на стороне задней поверхности световодной пластины 512, и рамкообразную рамку 515, которая заключает в себя эти компоненты.

Множество СИД 511 скреплены с ГПП 507 посредством припойного слоя 516 и расположены так, чтобы находиться противоположно поверхности 512а падения света световодной пластины 512.

Участок ГПП 507, который расположен на стороне задней поверхности рамки 515, скреплен с рамкой 515, используя клейкий элемент 517, выполненный из двухсторонней клейкой ленты или тому подобного.

Световодная пластина 512 образована, так что поверхность 512а падения света и световыводящая поверхность 512b по существу ортогональны друг другу. Более того, наклонная поверхность 512с, наклоненная на угол θ 101 (например 6°) по отношению к световыводящей поверхности 512b, образована между поверхностью 512а падения света и световыводящей поверхностью 512b световодной пластины 512. То есть световодная пластина 512 образована так, чтобы иметь толщину больше на участке на стороне поверхности 512а падения света (сторона СИД 511), чем на участке на стороне световыводящей поверхности 512b.

Более того, световодная пластина 512 расположена на определенном расстоянии от упомянутого ниже клейкого элемента 518.

Множество оптических листов 513 состоит из рассеивающего листа 513а, нижнего линзового листа 513b и верхнего линзового листа 513с.

Рамка 515 скреплена с дисплейной панелью 502, используя клейкий элемент 518 из двухсторонней клейкой ленты или тому подобного.

В устройстве 510 задней подсветки, как описано выше, световодная пластина 512 образована так, чтобы иметь толщину больше на участке на стороне поверхности 512а падения света (сторона СИД 511), чем на участке на стороне световыводящей поверхности 512b, и таким образом увеличенное количественное отношение света, выведенного из СИД 511, может быть получено для падения на световодную пластину 512.

Более того, световодная пластина 512 может быть сделана тоньше на участке на стороне световыводящей поверхности 512b, и, таким образом, устройство 510 задней подсветки (дисплейное устройство 501) в целом может быть уменьшено по толщине.

Более того, в устройстве 510 задней подсветки, поскольку световодная пластина 512 расположена на определенном расстоянии от клейкого элемента 518, является возможным предотвратить свет, падающий на световодную пластину 512, от выведения на сторону клейкого элемента 518, который будет поглощен клейким элементом 518. Если световодная пластина 512 скреплена с клейким элементом 518, свет, падающий на световодную пластину 512, вероятно, должен быть выведен из участка световодной пластины 512, где световодная пластина 512 скреплена с клейким элементом 518. Свет, выведенный из световодной пластины 512, тогда поглощается клейким элементом 518. Из-за этого, если световодная пластина 512 скреплена с клейким элементом 518, коэффициент использования света ухудшается, что ведет к уменьшению яркости дисплейной панели 502.

В дисплейном устройстве 501, снабженном устройством 510 задней подсветки, согласно традиционному образцу, поскольку наклонная поверхность 512с, наклоненная по отношению к световыводящей поверхности 512b, сформирована на световодной пластине 512, часть света, падающего на световодную пластину 512, выводится от наклонной поверхности 512с на сторону дисплейной панели 502. Это приводит к недостатку, заключающемуся в том, что дисплейная панель 502 показывает высокую (увеличенную) яркость на ее участке в окрестности СИД 511 по сравнению с яркостью на участках, отличных от окрестности СИД 511. Т.е. существует проблема в том, что отношение равномерности ухудшается.

Более того, в дисплейном устройстве 501, поскольку световодная пластина 512 расположена на определенном расстоянии от клейкого элемента 518, световодная пластина 512 является подвижной в направлении толщины. Это ведет к недостатку, поскольку во время сборки или в подобном случае световодная пластина 512 в целом может стать наклоненной по отношению к дисплейной панели 502. Если световодная пластина 512 в целом может стать наклоненной по отношению к дисплейной панели 502, как описано выше, это вызывает недостаток в том, что дисплейная панель 502 показывает высокую яркость на ее участке на стороне СИД 511 (низкую яркость на ее участке на стороне, противоположной к СИД 511) или низкую яркость на ее участке на стороне СИД 511 (высокую яркость на ее участке на стороне, противоположной к СИД 511). Из-за этого существует проблема в том, что отношение равномерности дополнительно ухудшается.

Краткое изложение существа изобретения

Задачей настоящего изобретения является обеспечение устройства задней подсветки, которое позволяет исключить ухудшение равномерного отношения, и дисплейного устройства, снабженного устройством задней подсветки.

Для того чтобы решить вышеупомянутую задачу, устройство задней подсветки согласно первому аспекту изобретения является устройством задней подсветки типа боковой подсветки и включает в себя: светоизлучающий элемент; световодную пластину, которая включает в себя поверхность падения света, на которую попадает падающий свет от светоизлучающего элемента, и световыводящую поверхность, от которой подающий свет выводится в сторону дисплейной панели; и оптический лист, который расположен противоположно к световыводящей поверхности световодной пластины. В устройстве задней подсветки наклонная поверхность, наклоненная по отношению к световыводящей поверхности, образована между поверхностью падения света и световыводящей поверхностью световодной пластины. Дополнительно, световодная пластина образована так, чтобы иметь толщину, большую на участке на стороне поверхности падения света, чем на участке на стороне световыводящей поверхности, а ограничительный элемент, который имеет светоблокирующее свойство и ограничивает световодную пластину от передвижения в направлении толщины световодной пластины, расположен перед участком световыводящей поверхности световодной пластины на стороне поверхности падения света.

В этом устройстве задней подсветки согласно первому аспекту, как описано выше, ограничительный элемент, имеющий светоблокирующее свойство, расположен перед участком световыводящей поверхности световодной пластины в области поверхности падения света. Таким образом, даже в случае, где часть света, падающего на поверхность световодной пластины, выводится из наклонной поверхности к стороне дисплейной панели, ограничительный элемент, имеющий светоблокирующее свойство, может предотвратить попадание света, выведенного из световодной пластины, на дисплейную панель. Это может предотвратить явление, в котором дисплейная панель показывает высокую (увеличенную) яркость на ее участке в окрестности светоизлучающего элемента в сравнении с яркостью на ее участке, отличном от участка окрестности светоизлучающего элемента. В результате может быть пресечено ухудшение в отношении равномерности.

Более того, в устройстве задней подсветки согласно первому аспекту, как описано выше, ограничительный элемент, который ограничивает световодную пластину от перемещения в направлении толщины световодной пластины, расположен перед участком световыводящей поверхности световодной пластины на стороне поверхности падения света, и, таким образом, для световодной пластины может быть предотвращено движение в направлении толщины. Это может предотвратить световодную пластину в целом от наклона по отношению к дисплейной панели, и, таким образом, может быть предотвращено явление, в котором дисплейная панель показывает высокую яркость на ее участке на стороне светоизлучающего элемента (низкую яркость на ее участке на стороне, противоположной светоизлучающему элементу) или низкую яркость на ее участке на стороне светоизлучающего элемента (высокую яркость на ее участке на стороне, противоположной светоизлучающему элементу). В результате дополнительно может быть пресечено ухудшение в отношении равномерности.

Более того, в устройстве задней подсветки согласно первому аспекту, как описано выше, световодная пластина сформирована так, чтобы иметь толщину больше на участке на стороне поверхности падения света, чем на участке на стороне световыводящей поверхности, и, таким образом, зона поверхности падения света может быть увеличена. Таким образом, увеличенное количественное отношение света, выведенного из светоизлучающего элемента, может быть получено для падения на световодную пластину, так что может быть достигнута улучшенная яркость.

Более того, в устройстве задней подсветки согласно первому аспекту, как описано выше, световодная пластина сформирована так, чтобы иметь толщину, большую на участке на стороне поверхности падения света, чем на участке на стороне световыводящей поверхности, и, таким образом, световодная пластина может быть сделана тоньше на ее участке на стороне световыводящей поверхности, таким образом, допуская уменьшение толщины устройства задней подсветки в целом.

В вышеописанном устройстве задней подсветки согласно первому аспекту предпочтительно дополнительно предусмотрены: рамка, которая заключает в себя светоизлучающий элемент, световодную пластину и оптический лист; и клейкий элемент для скрепления дисплейной панели с рамкой, и ограничительный элемент, скрепленный с клейким элементом. Согласно этой конфигурации легко предотвратить движение ограничительного элемента относительно рамки, световодной пластины и тому подобного.

В вышеописанном устройстве задней подсветки согласно первому аспекту предпочтительно дополнительно обеспечивается полимерная рамка, которая заключает в себя светоизлучающий элемент, световодную пластину, и оптический лист, и ограничительный элемент, сформированный совместно с рамкой. Согласно этой конфигурации легко возможно предотвратить передвижение ограничительного элемента относительно световодной пластины или тому подобного. Более того, в сравнении со случаем, где ограничительный элемент сформирован как отдельное тело от рамки, количество компонентов может быть уменьшено, и процесс сборки может быть упрощен.

В вышеописанном устройстве задней подсветки согласно первому аспекту предпочтительно ограничительный элемент скреплен с оптическим листом. Согласно этой конфигурации движение ограничительного элемента может быть предотвращено относительно оптического листа, и точность позиционирования ограничительного элемента по отношению к световодной пластине может быть улучшена.

В вышеописанном устройстве задней подсветки, в котором ограничительный элемент скреплен с оптическим листом, также возможно, что оптический лист выполнен с возможностью включать в себя рассеивающий лист, расположенный в контакте со световыводящей поверхностью световодной пластины, и ограничительный элемент скреплен с рассеивающим листом.

В вышеописанном устройстве задней подсветки согласно первому аспекту предпочтительно ограничительный элемент сформирован посредством скрепления широкого листового элемента, расположенного перед поверхностью падения света и световыводящей поверхностью световодной пластины, с узким листовым элементом, расположенным перед световыводящей поверхностью световодной пластины. Согласно этой конфигурации ограничительный элемент может быть образован просто посредством скрепления широкого листового элемента с узким листовым элементом, с тем, чтобы иметь сечение, например, L-формы. Таким образом, в сравнении со случаем, когда ограничительный элемент образуют с тем, чтобы иметь сечение L-формы, например, формуя полимер, используя форму, ограничительный элемент, имеющий сечение L-формы, может быть легче образован. Более того, широкий листовой элемент ограничительного элемента расположен перед поверхностью падения света и световыводящей поверхностью световыводящей пластины и, таким образом, даже в случае, когда, например, клейкий элемент расположен перед световодной пластиной, возможно предотвратить скрепление световодной пластины с клейким элементом. Это может предотвратить падение света на световодную пластину, который должен быть поглощен клейким элементом, от вывода на сторону клейкого элемента, и, таким образом, возможно пресечь ухудшение в эффективности использования света, которое ведет к уменьшению яркости дисплейной панели. Если световодная пластина скреплена с клейким элементом, свет, падающий на световодную пластину, возможно, должен быть выведен из участка световодной пластины, где световодная пластина скреплена с клейким элементом. Свет, выведенный от световодной пластины, затем поглощается клейким элементом. Из-за этого эффективность использования света ухудшается, что ведет к уменьшению яркости дисплейной панели.

В вышеописанном устройстве задней подсветки, в котором ограничительный элемент образован с помощью широкого листового элемента и узкого листового элемента, предпочтительно дополнительно предусмотрена рамка, которая заключает в себя светоизлучающий элемент, световодную пластину и оптический лист, и рамка имеет функцию по предотвращению передвижения широкого листового элемента ограничительного элемента в направлении плоскости широкого листового элемента. Согласно этой конфигурации легко возможно предотвратить передвижение ограничительного элемента в направлении плоскости.

В вышеописанном устройстве задней подсветки согласно первому аспекту предпочтительно ограничительный элемент имеет функцию отражения света. Согласно этой конфигурации свет, выведенный из наклонной поверхности световодной пластины, может быть отражен ограничительным элементом, и таким образом, свет, выведенный из наклонной поверхности световодной пластины, может быть снова получен для падения на световодную пластину. Таким образом, эффективность использования света может быть улучшена, что ведет к увеличению яркости дисплейной панели.

В вышеописанном устройстве задней подсветки согласно первому аспекту предпочтительно существуют дополнительно предусмотренные: рамка, которая заключает в себя светоизлучающий элемент, световодную пластину и оптический лист; и клейкий элемент для скрепления дисплейной панели с рамкой. Дополнительно, по меньшей мере, часть клейкого элемента расположена перед поверхностью падения света световодной пластины, и расстояние между световыводящей поверхностью световодной пластины или оптическим листом и ограничительным элементом меньше, чем расстояние между участком световодной пластины на стороне поверхности падения света и ограничительным элементом. Согласно этой конфигурации возможно предотвратить увеличение в расстоянии между световыводящей поверхностью световодной пластины или оптическим листом и ограничительным элементом, и, таким образом, световодная пластина может быть легко ограничена от передвижения в направлении толщины световодной пластины. Таким образом, возможно легко предотвратить наклон световодной пластины в целом по отношению к дисплейной панели, так что ухудшение в отношении равномерности может быть легко пресечено.

В вышеописанном устройстве задней подсветки согласно первому аспекту предпочтительно, что светоизлучающий элемент включает в себя: светоизлучающий чип; участок основной части корпуса, который имеет участок углубления для размещения светоизлучающего чипа; и наполнитель, который заполняет участок углубления участка основной части корпуса так, чтобы покрывать светоизлучающий чип. Дополнительно, поверхность падения света световодной пластины образована с тем, чтобы продолжаться к более переднему положению, чем вогнутый участок участка основной части корпуса. Согласно этой конфигурации увеличенное количественное отношение света, выведенного из светоизлучающего элемента, может быть получено для падения на световодную пластину. Таким образом, яркость дисплейной панели может быть дополнительно улучшена.

Дисплейное устройство согласно второму аспекту изобретения включает в себя: устройство задней подсветки, имеющее любую из вышеупомянутых конфигураций; и дисплейную панель, которая подсвечивается устройством задней подсветки. Согласно этой конфигурации может быть получено дисплейное устройство, которое может пресекать ухудшение в отношении равномерности.

Полезные результаты изобретения

Как описывалось до сих пор, согласно настоящему изобретению возможно легко получить устройство задней подсветки, которое может пресечь ухудшение в отношении равномерности, и дисплейное устройство, снабженное таким устройством задней подсветки.

Краткое описание чертежей

На чертежах:

Фиг.1 изображает общий вид структуры жидкокристаллического дисплейного устройства, снабженного устройством задней подсветки согласно первому варианту осуществления настоящего изобретения.

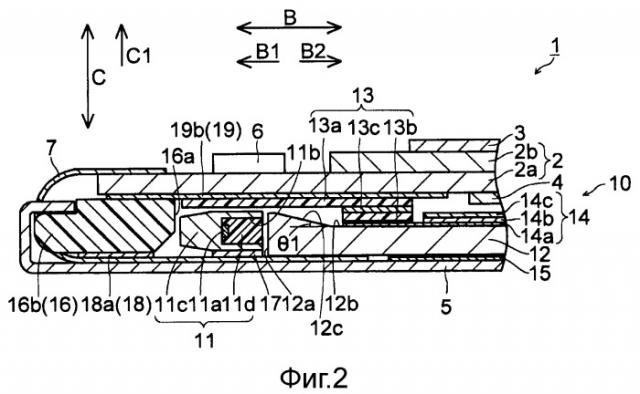

Фиг.2 изображает поперечное сечение структуры жидкокристаллического дисплейного устройства, снабженного устройством задней подсветки согласно первому варианту осуществления настоящего изобретения, которое показано на фиг.1.

Фиг.3 изображает вид сверху структуры рамки, оптических листов и ограничительного элемента устройства задней подсветки, показанного на фиг.1.

Фиг.4 изображает вид сверху структуры рамки устройства задней подсветки, показанного на фиг.1.

Фиг.5 изображает общий вид элементов структуры жидкокристаллического дисплейного устройства, снабженного устройством задней подсветки согласно второму варианту осуществления настоящего изобретения.

Фиг.6 изображает вид поперечного сечения структуры жидкокристаллического дисплейного устройства, снабженного устройством задней подсветки согласно второму варианту осуществления настоящего изобретения, которое показано на фиг.5.

Фиг.7 изображает вид сверху структуры рамки устройства задней подсветки, показанного на фиг.5.

Фиг.8 изображает общий вид элементов структуры жидкокристаллического дисплейного устройства, снабженного устройством задней подсветки согласно третьему варианту осуществления настоящего изобретения.

Фиг.9 изображает вид поперечного сечения структуры жидкокристаллического дисплейного устройства, снабженного устройством задней подсветки согласно третьему варианту осуществления настоящего изобретения, которое показано на фиг.8.

Фиг.10 изображает вид поперечного сечения структуры дисплейного устройства, снабженного устройством задней подсветки типа боковой подсветки согласно традиционному примеру.

Описание вариантов осуществления изобретения

Первый вариант осуществления

Со ссылкой на фиг.1-4 ниже описывается структура жидкокристаллического дисплейного устройства 1, снабженного устройством 10 задней подсветки согласно первому варианту осуществления настоящего изобретения. Жидкокристаллическое дисплейное устройство 1 является примером "дисплейного устройства" настоящего изобретения.

Жидкокристаллическое дисплейное устройство 1, снабженное устройством 10 задней подсветки согласно первому варианту настоящего изобретения, используется в электронном оборудовании, таком как мобильный телефон. Более того, как показано на фиг.1, жидкокристаллическое дисплейное устройство 1 состоит из жидкокристаллической дисплейной панели 2, верхней поляризационной пластины 3 и нижней поляризационной пластины 4 (фиг.2), которые содержат между ними жидкокристаллическую дисплейную панель 2, устройство 10 задней подсветки, расположенное на стороне задней поверхности (нижней стороне) жидкокристаллической дисплейной панели 2, и металлическую рамку 5, покрывающую участок стороны задней поверхности устройства 10 задней подсветки. Жидкокристаллическая дисплейная панель 2 является примером "дисплейной панели" настоящего изобретения.

Как показано на фиг.2, жидкокристаллическая дисплейная панель 2 включает в себя прозрачную подложку 2а AM (подложку активной матрицы) и прозрачную противоположную подложку 2b, которая расположена противоположно к подложке 2а AM и имеет меньшую площадь поверхности, чем у подложки 2а АМ. Более того, жидкие кристаллы (не показаны) заключены между подложкой 2a AM и противоположной подложкой 2b. Жидкокристаллическая дисплейная панель подсвечивается устройством 10 задней подсветки и, таким образом, функционирует как дисплейная панель.

Источник ИС и ГПП прикреплены к передней поверхности подложки 2а AM. ГПП 7 изогнута в предопределенном положении, так чтобы быть расположенной также на стороне задней поверхности упомянутой далее рамки 16. Более того, как показано на фиг.1, соединительный элемент 8 для установления электрического соединения с внешней областью прикреплен к оконечному участку ГПП 7.

Как показано на фиг.1 и 2, жидкокристаллическая дисплейная панель 2 скреплена (закреплена) с передней поверхностью упомянутой ниже рамки 16, используя клейкий элемент 19 из двухсторонней клейкой ленты или тому подобного.

В первом варианте осуществления, как показано на фиг.2, устройство 10 задней подсветки является устройством задней подсветки типа боковой подсветки (типа торцевой подсветки) и включает в себя множество СИД 11, световодную пластину 12, имеющую поверхность 12а падения света, на которую попадает падающий свет от СИД 11, ограничительный элемент 13 и множество оптических листов 14, которые расположены противоположно световыводящей поверхности 12b световодной пластины 12, отражающий лист 15, расположенный на стороне задней поверхности световодной пластины 12, и полимерную рамку 16, которая заключает в себя эти компоненты. СИД 11 являются примером "светоизлучающего элемента" настоящего изобретения.

Множество СИД 11 скреплено с ГПП посредством слоя 17. Более того, множество СИД 11 расположено в предопределенном шаге в направлении А (см. фиг.3) с тем, чтобы быть противоположными поверхности 12а падения света световодной пластины 12.

Каждый из СИД 11 состоит из синего светоизлучающего чипа 11а, участка 11с основной части корпуса, имеющего вогнутый участок 11b для заключения в себе синего светоизлучающего чипа 11а, и наполнителя 11d, заполненного в вогнутый участок 11b участка основной части корпуса с тем, чтобы покрывать синий светоизлучающий чип 11а. Наполнитель 11d сделан из прозрачного полимера, содержащего флуоресцентный материал и тому подобное. Синий светоизлучающий чип 11а является примером "светоизлучающего чипа" настоящего изобретения.

Участок ГПП 7, который расположен на стороне задней поверхности рамки 16, скреплен с задней поверхностью рамки 16 с использованием клейкого элемента 18 из двухсторонней клейкой ленты или тому подобного.

Как показано на фиг.1, клейкий элемент 18 включает в себя участок 18а ГПП скрепления и три участка 18b, 18с и 18d скрепления металлической рамки. Участок 18а ГПП скрепления скрепляет рамку 16 с ГПП 7. Более того, три участка 18а, 18с и 18d скрепления металлической рамки скрепляют рамку 16 с металлической рамкой 5.

Как показано на фиг.2, световодная пластина 12 расположена на определенном расстоянии от упомянутого ниже клейкого элемента 19. Более того, световодная пластина 12 образована так, что поверхность 12а падения света и световыводящая поверхность 12b продолжаются в направлениях ортогональных друг другу соответственно. Более того, световодная пластина 12 имеет функцию получения света от СИД 11, падающего от поверхности 12а падения света, и вывода света из световыводящей поверхности 12b по направлению к стороне жидкокристаллической дисплейной панели 2 (направление C1).

Наклонная поверхность 12с, наклоненная на угол θ 1(например 12°) по отношению к световыводящей поверхности 12b, сформирована между поверхностью 12а падения света и световыводящей поверхностью 12b световодной пластины 12. Т.е. световодная пластина 12 сформирована с тем, чтобы иметь толщину, большую на участке на стороне поверхности 12а падения света (сторона СИД 11), чем на участке на стороне световыводящей поверхности 12b. Более точно, световодная пластина 12 имеет толщину, например, 0,6 мм на участке на стороне поверхности 12а падения света (сторона СИД) и толщину, например, 0,42 мм на участке на стороне световыводящей поверхности 12b.

Поверхность 12а падения света световодной пластины 12 сформирована с тем, чтобы продолжаться к более верхнему положению (направление C1), чем вогнутый участок 11b участка 11с основной части корпуса каждого из СИД 11.

В первом варианте осуществления, ограничительный элемент 13 выполнен в белом цвете и имеет функцию отражения света и светоблокирующее свойство. Более того, ограничительный элемент 13 расположен перед (направление С1) участком световыводящей поверхности 12b световодной пластины 12 на стороне СИД 11 (сторона направления B1).

В первом варианте осуществления, ограничивающий элемент 13 составлен из широкого листового элемента 13а, расположенного перед поверхностью 12а падения света, наклонной поверхностью 12с и световыводящей поверхностью 12b световодной пластины 12, узкого листового элемента 13b, расположенного перед световыводящей поверхностью 12b световодной пластины 12, и клейкого элемента 13с, который склеивает вместе широкий листовой элемент 13а и узкий листовой элемент 13b. Следовательно, ограничительный элемент 13 имеет сечение L-формы.

Более того, широкий листовой элемент 13а и узкий листовой элемент 13b выполнены из идентичного материала (например, полимера, такого как полиэтилентерефталат (PET)) и идентичны по толщине.

В первом варианте осуществления, ограничительный элемент 13 имеет функцию ограничения движения световодной пластины 12 в направлении толщины световодной пластины 12 (направление С). Более точно, широкий листовой элемент 13а (ограничительный элемент 13) скреплен (закреплен) с клейким элементом 19. Более того, ограничительный элемент 13 сформирован так, что расстояние (например, несколько десятков мкм) между световыводящей поверхностью 12b световодной пластины 12 (упомянутый далее рассеивающий лист 14а среди оптических листов 14) и узким листовым элементом 13b ограничительного элемента 13 меньше, чем расстояние между участком световодной пластины 12 на стороне поверхности 12а падения света и широким листовым элементом 13а ограничительного элемента 13 или клейкого элемента 19. Таким образом, световодная пластина 12 ограничена от движения в направлении толщины (направлении C).

Множество оптических листов 14 состоит из рассеивающего листа 14а, который расположен в контакте со световодной пластиной 12 и имеет функцию рассеивания света, нижнего линзового листа 14b и верхнего линзового листа 14с, которые расположены перед (направление C1) рассеивающим листом 14а и имеют функцию уплотнения света.

Отражающий лист 15 имеет функцию отражения света, выведенного из задней поверхности световодной пластины 12, и получения распространения света к стороне световодной пластины (направление C1).

Рамка 16 заключает в себя множество СИД 11, световодную пластину 12, множество оптических листов 14 и тому подобное. Более того, как показано на фиг.4, рамка 16 имеет проем 16а и сформирована в форме рамки, образованной длинными боковыми участками 16а и 16с и короткими боковыми участками 16d и 16e.

Как показано на фиг.3, множество оптических листов 14 расположено на участке в окружении длинного бокового участка 16с и коротких боковых участков 16d и 16e. Это может предотвратить движение оптических листов 14 в направлении плоскости (направлении А и направлении B). Подобно оптическим листам 14, световодная пластина 12 также предотвращена от передвижения в направлении плоскости (направлении А и направлении B).

Ограничительный элемент 13 расположен на участке проема 16а на стороне длинного бокового участка 16b. Участок проема 16а на стороне длинного бокового участка 16b образован по существу с такой же формой, как у широкого листового элемента 13а ограничительного элемента 13.

В первом варианте осуществления, длинный боковой участок 16b рамки 16 имеет функцию предотвращения (ограничения) широкого листового элемента 13а ограничительного элемента 13 от передвижения в направлении плоскости (направление А и направление B1), и оптические листы 14 (нижний линзовый лист 14b и верхний линзовый лист 14с) имеют функцию предотвращения передвижения (ограничения) широкого листового элемента 13а ограничительного элемента 13 в направлении плоскости (направление B2).

Более точно, в сборке устройства 10 задней подсветки, как показано на фиг.2, в состоянии, где световодная пластина 12 и множество оптических листов 14 расположены в проеме 16а рамки 16, ограничительный элемент 13 расположен перед (направление C1) световодной пластиной 12. В это время, как показано на фиг.3, длинный боковой участок 16b рамки предотвращает (ограничивает) широкий листовой элемент 13а ограничительного элемента 13 от передвижения в поверхности плоскости (направление А и направление B1). В это время нижний линзовый лист 14b и верхний линзовый лист 14с среди оптических листов 14 предотвращают (ограничивают) широкий листовой элемент 13а ограничительного элемента 13 от передвижения в направлении плоскости (направление B2). Таким образом, достигается фиксация местоположения ограничительного элемента 13. Затем в состоянии, где положение ограничительного элемента 13 установлено, клейкий элемент 19 скрепляется с рамкой 16 и ограничительным элементом 13, и, таким образом, ограничивающий элемент 13 закрепляется.

Более того, как показано на фиг.1, клейкий элемент 19, который скрепляет (закрепляет) рамку 16 с жидкокристаллической дисплейной панелью 2, имеет проем 19а и образован в форме рамки, образованной длинными боковыми участками 19b и 19c и короткими боковыми участками 19d и 19e.

Длинный боковой участок 19b имеет ширину, большую, чем у длинного бокового участка 16b рамки 16. Более того, как показано на фиг.2, длинный боковой участок 19b расположен так, чтобы продолжаться в положении перед поверхностью 12а падения света, наклонной поверхностью 12с и световыводящей поверхностью 12b световодной пластины 12.

В первом варианте осуществления, как описано выше, ограничительный элемент 13, имеющий светоблокирующее свойство, расположен перед (направление C1) участком световыводящей поверхности 12b световодной пластины 12 на стороне поверхности 12а падения света (сторона СИД 11). Таким образом, даже в случае, где часть света, падающего на световодную пластину 12, выводится от наклонной поверхности 12с к стороне жидкокристаллической дисплейной панели 2, возможно предотвратить попадание света, выведенного от световодной пластины 12, на жидкокристаллическую дисплейную панель 2. Это может предотвратить явление, в котором жидкокристаллическая дисплейная панель показывает высокую (увеличенную) яркость на ее участке в окрестности СИД 11 в сравнении с яркостью на ее участке, отличном от участка окрестности СИД 11. В результате может быть пресечено ухудшение в отношении равномерности.

В первом варианте осуществления, как описано выше, ограничительный элемент 13, который ограничивает световодную пластину 12 от перемещения в направлении толщины световодной пластины 12 (направление С), расположен перед участком световыводящей поверхности 12b световодной пластины 12 на стороне поверхности 12a падения света (сторона СИД 11), и, таким образом, для световодной пластины 12 может быть предотвращено движение в направлении толщины. Это может предотвратить световодную пластину 12 в целом от наклона по отношению к жидкокристаллической дисплейной панели 2, и, таким образом, может быть предотвращено явление, в котором жидкокристаллическая дисплейная панель 2 показывает высокую яркость на ее участке на стороне СИД 11 (низкую яркость на ее участке на стороне, противоположной СИД 11) или низкую яркость на ее участке на стороне СИД 11 (высокую яркость на ее участке на стороне, противоположной СИД 11). В результате дополнительно может быть пресечено ухудшение в соотношении равномерности.

В первом варианте осуществления, как описано выше, световодная пластина 12 сформирована так, чтобы иметь толщину больше на участке на стороне поверхности 12а падения света, чем на участке на стороне световыводящей поверхности 12b, и, таким образом, зона поверхности 12а падения света может быть увеличена. Таким образом, увеличенное количественное отношение света, выведенного от СИД 11, может быть получено для падения на световодную пластину 12, так что яркость жидкокристаллической дисплейной панели может быть улучшена.

В первом варианте осуществления, как описано выше, световодная пластина 12 сформирована так, чтобы иметь толщину больше на участке на стороне поверхности 12а падения света, чем на участке на стороне световыводящей поверхности 12b, и, таким образом, световодная пластина 12 может быть сделана тоньше на ее участке на стороне световыводящей поверхности 12b, таким образом, допуская уменьшение в толщине устройства 10 задней подсветки (жидкокристаллического дисплейного устройства 1) в целом.

В первом варианте осуществления, как описано выше, ограничительный элемент 13 закреплен (скреплен) с клейким элементом 19, и, таким образом, возможно легко предотвратить движение ограничительного элемента относительно рамки 16, световодной пластины и тому подобного.

В первом варианте осуществления, как описано выше, ограничительный элемент 13 сформирован путем склеивания широкого листового элемента 13а с узким листовым элементом 13b и, таким образом, посредством простого склеивания широкого листового элемента 13а с узким листовым элементом 13b, может быть сформирован ограничительный элемент 13 так, чтобы иметь сечение L-формы. Таким о
