Всесоюзнау;

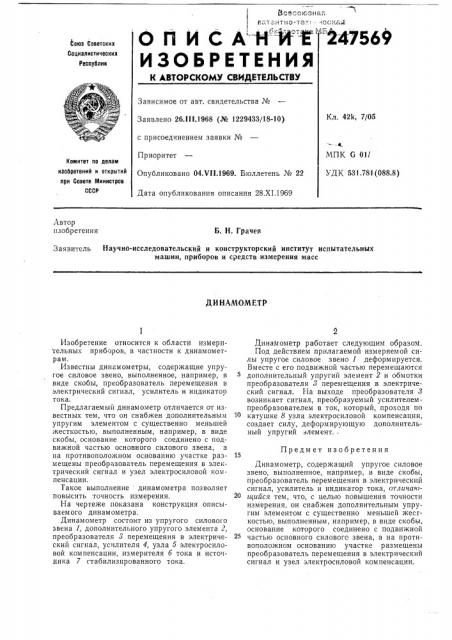

О П И С А Н Й"Й"24756

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республин

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 42k, 7/05

Заявлено 26Л1!.1968 (№ 1229433/18-10) с присоединением заявки №

МПК G 01!

УДК 531.781 (088.8) Приоритет

Опубликовано 04.VII.1969. Бюллетень № 22

Дата опубликования описания 28.XI.1969

Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор пзобретения

Б. Н. Грачев

Заявитель Научно-исследовательский и конструкторский институт испытательных машин, приборов и средств измерения масс

ДИНАМОМЕТР

Изобретение относится к области измерительных приборов, в частности к динамометрам.

Известны дингмометры, содержащие упру"

roe силовое звено, выполненное, например, в виде скобы, преобразователь перемещения в электрический сигнал, усилитель и индикатоо тока.

Предлагаемый динамометр отличается от известных тем, что он снабжен дополнительным упругим элементом с существенно меньшей жесткостью, выполненным, например, в виде скобы, основание которого соединено с подвижной частью основного силового звена, а на противоположном основанию участке размещены преобразователь перемещения в электрический сигнал и узел электросиловой компенсации.

Такое выполнение динамометра позволяет повысить точность измерения.

На чертеже показана конструкция описываемого динамометра.

Динамометр состоит из упругого силового звена 1, дополнительного упругого элемента 2, преобразователя 8 перемещения в электрический сигнал, усилителя 4, узла 5 электросиловой компенсации, измерителя б тока и источника 7 стабилизированного тока.

Динамометр работает следующим образом.

Под действием прилагаемой измеряемой силы упругое силовое звено 1 деформируется.

Вместе с его подвижной частью перемещаются дополнительный упругий элемент 2 и обмотки преобразователя 8 перемещения в электрический сигнал. Fla выходе преобразователя 8 возникает сигнал, преобразуемый усилителемпреобразователем в ток, который, проходя по катушке 8 узла электросиловой компенсации, создает силу, деформирующую дополнительный упругий элемент..

Предмет изобретения

Динамометр, содержащий упругое силовое звено, выполненное, например, в виде скобы, преобразователь перемещения в электрический сигнал, усилитель и индикатор тока, отличаю20 итийся тем, что, с целью повышения точности измерения, он cHàáæåí дополнительным упругим элементом с существенно меньшей жесгкостью, выполненным, например, в виде скобы, основание которого соединено с подвижной частью основного силового звена, а на противоположном основанию участке размещены преобразователь перемещения в электрический сигнал и узел электросиловой компенсации.

247569

Составитель Т. Михеева

Корректоры: Е. Ласточкина и В. Петрова

Техред Т. П. Курилко

Редактор Т. Иванова

Типография, пр. Сапунова, 2

Заказ 3079/6 Тираж 480 Подписное

ЦИИИПИ Комитета по делам изобретений и огкрытий при Совете Министров СССР

Москва 7К-35, Раушская наб., д. 4/5
