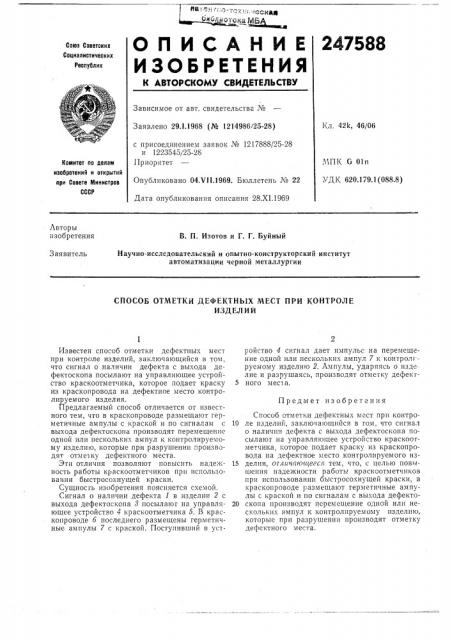

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл, 42k, 46/06

Заявлено 29.1.1968 (№ 1214986г25-28) с присоединением заявок № 1217888/25-28 и 1223545/25-28

Приоритет

МПК G 01п

УД1(620.179.1(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 04.VII 1969. Бюллетень № 22

Дата опубликования описания 28.XI.1969

Авторы изобретения

В. П. Изотов и Г. Г. Буйный

Научно-исследовательский и опытно-конструкторский институт автоматизации черной металлургии

Заявитель

СПОСОБ ОТМЕТКИ ДЕФЕКТНЫХ МЕСТ ПРИ КОНТРОЛЕ

ИЗДЕЛИЙ

Предмет изобретения

Известен способ отметки дефектных мест при контроле изделий, заключающийся в том, что сигнал о наличии дефекта с выхода дефектоскопа посылают на управляющее устройство краскоотметчика, которое подает краску из краскопровода на дефектное место контролируемого изделия.

Предлагаемый способ отличается от известного тем, что в краскопроводе размещают герметичные ампулы с краской и по сигналам с выхода дефектоскопа производят перемещение одной или нескольких ампул к контролируемому изделию, которые при разрушении производят отмеп ку дефектного места.

Эти отличия позволяют повысить надежность работы краскоотметчиков при использовании быстросохнущей краски.

Сущносгь изобретения поясняется схемой.

Сигнал о наличии дефекта 1 в изделии 2 с выхода дефектоскопа 8 посылаюг на управляющее устройство 4 краскоотметчика 5. В краскопроводе 6 последнего размещены герметичные ампулы 7 с краской. Поступивший в успройство 4 сигнал дает импульс на перемещение одной или нескольких ампул 7 к контролгруемому изделиго 2. Ампулы, ударяясь о изде лие и разрушаясь, производят отметку дефект5 ного мес. а.

Способ отметки дефектных мест при контро10 ле изделий, заключающийся в том, что сигнал о наличии дефекта с выхода дефектоскопа посылают на управляющее устройство краскоотметчика, которое подает краску из краскопровода на дефектное место контролируемого из15 делия, от гичагои,ееся тем, что, с целью повышения надежности работы краскоотметчиков при использовании быстросохнущей краски, в краскопроводе размещают герметичные ампулы с краской и по сигналам с выхода дефекто20 скопа производят перемещение одной илп нескольких ампул к контролируемому. изделию, которые при разрушении производят отметку дефектного места.

247588

Составитель Л. Тришнна

Техред T. П. Курилко Корректоры: Е. Ласточкина и В. Петрова

Редактор Г. Гончарова

Типография, пр. Сапунова, 2

Заказ 3079/11 Тираж 480 Подписное

Ц11ИИПИ Коиитета по делам изобретений и открытий при Совете Министров СССР

Москва 5К-З5, Раушская нао., д. 4/5
