Тренажер, содержащий неэластичные ленты и взаимозаменяемые части

Тренажер, содержащий неэластичные ленты и взаимозаменяемые части

Иллюстрации

Показать все

Реферат

Область изобретения

Настоящее изобретение в целом относится к тренажерам и, в частности, к тренажеру, имеющему анкер, который выполнен из элементов, которые могут быть удалены, заменены и/или взаимнозаменены.

Предпосылки изобретения

Тренажеры с сопротивлением позволяют пользователю выполнять упражнения, создавая сопротивление движению его рук, ног или туловища. Таким образом, например, такие устройства позволяют пользователю выполнять упражнения путем работы одной мышцы против другой, или работы против веса пользователя, обеспечивая сопротивление движению его рук, ног или туловища. Тренажеры с сопротивлением обычно снабжены либо эластичными полосами, либо неэластичными лентами.

Тренажеры с сопротивлением, снабженные неэластичными лентами, обычно выполнены с возможностью крепления к конструкции, такой как, например, дверь. В целом, анкеры для таких устройств обычно являются не очень гибкими, что отражает себя в том факте, что они выполнены с возможностью крепления к конструкции одного типа и/или намертво прикреплены к тренажеру.

Существует потребность в анкере для тренажера, который выполнен с возможностью крепления к разнообразным конструкциям. Существует потребность в анкере для тренажера, который легко видоизменяется для крепления к разнообразным конструкциям. Имеется также дополнительная потребность в анкере для тренажера и тренажер, который содержит легко заменяемые элементы.

Сущность изобретения

Настоящее изобретение преодолевает недостатки предшествующего уровня техники, обеспечивая тренажер, который легко видоизменяем и выполнен с возможностью крепления к разнообразным конструкциям. Например, конкретные описанные здесь варианты выполнения тренажера содержат большое количество взаимно сцепляющихся элементов, которые удерживают тренажер на конструкции. В некоторых других вариантах выполнения элементы анкера содержат одно или большее количество твердых колец или гибких колец, которые могут быть открыты или выполнены с возможностью открытия.

Некоторые варианты выполнения обеспечивают анкер для крепления тренажера к конструкции, причем тренажер содержит удлиненный неупругий элемент, содержащий захваты. Анкер содержит первую часть, выполненную с возможностью крепления к конструкции, и вторую часть, содержащую фрикционную опору для удлиненного неупругого элемента. Когда первая часть прикреплена к конструкции, вторая часть прикреплена с возможностью отсоединения к первой части.

В некоторых других вариантах выполнения предусмотрены конструкция и анкер, выполненный с возможностью крепления к тренажеру, причем тренажер содержит удлиненный неупругий элемент, содержащий захваты. Анкер содержит первую часть, выполненную с возможностью крепления к конструкции, и вторую часть, содержащую фрикционную опору для удлиненного неупругого элемента. Анкер также содержит средство для соединения с возможностью отсоединения первой части и второй части, когда вторая часть прикреплена к конструкции.

В некоторых вариантах выполнения предусмотрен анкер для удержания тренажера на конструкции, причем тренажер содержит удлиненный неупругий элемент, содержащий захваты. Анкер содержит первую петлю, имеющую отрезок гибкого материала, выполненный с возможностью размещения удлиненного неупругого элемента, и вторую петлю, прикрепляюмую с возможностью отсоединения к первой петле.

Эти признаки вместе с различными вспомогательными условиями и признаками, которые должны быть очевидны специалиста в этом уровне техники из следующего детального описания, достигаются посредством тренажера, выполненного в соответствии с настоящим изобретением, варианты выполнения которого показаны исключительно посредством примера со ссылкой на сопровождающие чертежи, на которых:

Краткое описание чертежей

Фиг.1 является схематическим видом спереди первого варианта выполнения тренажера, закрепленного между дверью и дверным косяком;

Фиг.2 является схематическим частичным разрезом по линии 2-2, изображенной на Фиг.1, показывающим тренажер, закрепленный между дверью и дверным косяком;

Фиг.3 представляет собой иллюстрацию пользователя, выполняющего упражнение тяги в стойке верхнего ряда с вариантом выполнения тренажера, показанным на Фиг.1;

Фиг.4 представляет собой вид в аксонометрии второго варианта выполнения тренажера;

Фиг.5А и 5В представляют собой вид первого варианта выполнения анкера тренажера, изображенного на Фиг.4, причем Фиг.5А является видом в аксонометрии, а Фиг.5В является видом в разрезе, взятом по линии 5В-5В;

Фиг.6 представляет собой схематический вид сверху удлиненного элемента варианта выполнения, показанного на Фиг.4, имеющего два удлиняющих механизма и два захвата для кисти руки;

Фиг.7 представляет собой вид в аксонометрии, изображающий детали захвата и механизма удлинения варианта выполнения, изображенного на Фиг.4;

Фиг.8 представляет собой вид в разрезе, взятом по линии 8-8, изображенной на Фиг.7, показывающий захват для кисти руки;

Фиг.9А представляет собой вид в аксонометрии, изображающий детали ненатянутых рукавов варианта выполнения, изображенного на Фиг.4;

Фиг.9В представляет собой вид в разрезе, взятом по линии 9В-9В, изображенном на Фиг.9А, показывающий детали пряжки и прикрепление к ней ненатянутых рукавов;

Фиг.10 представляет собой схематический вид сверху альтернативного варианта выполнения удлиненного элемента, имеющего один механизм удлинения и два захвата для пальцев;

Фиг.11 представляет собой схематический вид в разрезе, взятом по линии 11-11 варианта выполнения захвата для пальцев, изображенного на Фиг.10;

Фиг.12А-12D представляют собой схематические чертежи, иллюстрирующие использование тренажера, причем Фиг.12А представляет собой начальную конфигурацию, Фиг.12В иллюстрирует удлинение удлиненного элемента, которое далее проиллюстрировано на Фиг.12В' и 12В'', Фиг.12С показывает приложение силы к более короткому плечу удлиненного элемента, и Фиг.12D показывает приложение силы к захватам во время упражнения;

Фиг.13А-13С представляют собой схематические чертежи, иллюстрирующие использование тренажера, имеющего различные длины плеч, причем Фиг.13А представляет собой начальную конфигурацию, Фиг.13В показывает приложение силы к одной из пары плеч, а Фиг.13С показывает приложение силы к захватам во время упражнения;

Фиг.14А представляет собой второй вариант выполнения анкера, который может использоваться для прикрепления тренажера к рейке или поручню, а Фиг.14В представляет собой тренажер, прикрепленный к рейке, с использованием альтернативного варианта выполнения анкера, чем показано на Фиг.14А;

Фиг.15А-15I иллюстрируют позы пользователя, использующего вариант выполнения тренажера, чтобы выполнять упражнения, причем Фиг.15А показывает упражнение: из упора на руках лицом вниз подтягиваются ноги, закрепленные сзади стопами в захватах тренажера; Фиг.15В показывает упражнение: приседание на одной ноге, с упором другой ноги в стену и подтягивании на руках, кисти которых закреплены в захватах тренажера; на Фиг.15С гимнаст, находясь спиной к стене, имитирует погружение в воду в группировке; на Фиг.15D в положении стоя на коленях лицом к стене, гимнаст тянет руками захваты тренажера вниз; на Фиг.15Е в положении лежа на спине и с упором на руки, гимнаст подтягивает ноги, стопы которых закреплены в захватах тренажера; на Фиг.15F в положении лежа на спине, гимнаст осуществляет подъем бедер, когда его руки тянут вниз захваты тренажера; на Фиг.15G, стоя лицом к стене, гимнаст пытается поднимать вверх руки, держась за захваты тренажера; на Фиг.15Н в положении лежа на спине и с упором ногами в стену, гимнаст, держась руками за захваты тренажера, пытается подтянуться и сгруппироваться; на Фиг.15I показано упражнение на растяжение трицепса;

Фиг.16А и 16В представляют собой вариант выполнения тренажера для выполнения упражнений одной рукой, причем Фиг.16А показывает сцепление между собой ручек захватов для выполнения упражнений одной рукой, а Фиг.16В иллюстрирует использование тренажера при выполнении упражнения тяги в стойке верхнего ряда одной рукой;

Фиг.17А и 17В представляют собой вариант выполнения приспособления для захвата ступней, которое прикреплено к захвату тренажера, причем Фиг.17А иллюстрирует приспособление для захвата ступней, захваченное пальцами ноги пользователя, а Фиг.17В иллюстрирует пару приспособлений для захвата ступней с одним приспособлением на каждой паре захвата тренажера, удерживаемое одной из пяток пользователя;

Фиг.18А, 18В, 18С и 18D представляют собой первый вариант выполнения приспособления для захвата ступней, изображенного на Фиг.17А-В, причем Фиг.18А представляет собой вид в аксонометрии приспособления для захвата ступней, Фиг.18В представляет собой вид снизу приспособления для захвата ступней, Фиг.18С представляет собой вид сбоку части одной из частей крепления захвата, и Фиг.18D представляет собой вид сверху части одной из частей крепления приспособления для захвата;

Фиг.19А, 19В и 19С представляют собой вариант выполнения приспособления для захвата пальцами, прикрепленного к захвату тренажера, причем Фиг.19А иллюстрирует один палец, продетый через одну из петель, Фиг.19В иллюстрирует один палец, продетый через каждую из этих двух петель, и Фиг.19С показывает два пальца, продетые через каждую из этих двух петель;

Фиг.20А, 20В и 20С представляют собой один вариант выполнения приспособления для захвата пальцами, изображенного на Фиг.19А-С, причем Фиг.20А представляет собой вид в аксонометрии приспособления для захвата пальцами, Фиг.20В представляет собой вид сверху по линии 20В-20В приспособления для захвата пальцами, и Фиг.20С представляет собой вид сбоку в разрезе по линии 20С-20С приспособления для захвата пальцами;

Фиг.21А, 21В и 21С представляют собой вариант выполнения приспособления для захвата, прикрепленного к захвату тренажера, причем Фиг.21А показывает кисть руки, захватывающую три шнура, Фиг.21В показывает кисть руки, захватывающую два шнура, и Фиг.21С показывает кисть руку, захватывающую один шнур;

Фиг.22А, 22В, 22С и 22D представляют собой один вариант выполнения приспособления для захвата, изображенного на Фиг.21А-С, причем Фиг.22А представляет собой вид в аксонометрии приспособления для захвата, Фиг.22В представляет собой вид сверху приспособления для захвата, Фиг.22С представляет собой вид снизу приспособления для захвата, и Фиг.22D представляет собой вид сбоку в разрезе по линии 22D-22D на Фиг.22С;

Фиг.23 представляет собой третий вариант выполнения анкера;

Фиг.24 иллюстрирует использование анкера, изображенного на Фиг.23 для крепления тренажера на дереве;

Фиг.25 и 26 представляют собой вариант выполнения скобы для крепления тренажера при помощи увеличенного первого конца анкера, причем Фиг.25 представляет собой вид в аксонометрии передней части скобы для установки тренажера, а Фиг.26 иллюстрирует использование скобы для крепления тренажера;

Фиг.27 представляет собой вид в аксонометрии первого варианта выполнения комбинированного захвата;

Фиг.28 представляет собой вид в аксонометрии второго варианта выполнения комбинированного захвата;

Фиг.29 представляет собой вид в аксонометрии тренажера, содержащего четвертый вариант выполнения анкера, и второй вариант выполнения удлиненного элемента;

Фиг.30 представляет собой вид в аксонометрии тренажера, содержащего пятый вариант выполнения анкера;

Фиг.31 представляет собой вид в аксонометрии тренажера, содержащего шестой вариант выполнения анкера; и

Фиг.32А-32С представляют собой виды одного варианта выполнения опоры для тренажера, изображенного на Фиг.31, причем Фиг.32А представляет собой вид в аксонометрии, показывающий опору, соединенную с кольцом, Фиг.32В представляет собой вид в аксонометрии несложенной опоры, а Фиг.32С представляет собой вид с торца опоры, готовой принять кольцо.

Номера позиций используются на чертежах для указания конкретных изображенных на них элементов, аспектов или признаков, причем одинаковые номера позиций на более чем одном чертеже указывают схожие изображенные на них элементы, аспекты или признаки.

Описание вариантов выполнения изобретения

В целях противопоставления различных вариантов прежним конструкциям, где это необходимо, описаны некоторые аспекты и преимущества этих вариантов. Конечно, следует понимать, что не обязательно все такие аспекты или преимущества могут быть достигнуты в соответствии с любым конкретным вариантом. Специалистами могут быть осуществлены модификации и изменения, не отходя от сущности и объема изобретения, включая, но не ограничиваясь этим, использование неупругих элементов, которые описаны здесь как ленты, имеющих круглую или какую-либо другую форму поперечного сечения, и/или которые образованы из двух или более элементов, соединенных вместе при помощи сшивания или при склеивания, или использование различных механизмов для регулировки длины неупругого элемента, которые известны в данной области, включая, но не ограничиваясь этим, пряжки, крючки или наматывание неупругого элемента на жесткий элемент. Кроме того, любой по меньшей мере один признак любого варианта изобретения могут сочетаться по меньшей мере с одним другим признаком любого другого варианта изобретения, не выходя за рамки объема изобретения.

Здесь описывается неупругий тренажер, который поддерживается опорной конструкцией или может быть легко к ней прикреплен, и который позволяет пользователю выполнять большое число упражнений, легко регулируя длину устройства и уравновешивая затем устройство, когда пользователь передает ему свой вес. Некоторые признаки будут проиллюстрированы ниже со ссылкой на Фиг.1-3. Фиг.1 является схематическим видом спереди первого варианта выполнения тренажера 100, который закреплен в точке А между дверью D и дверным косяком J. Фиг.2 является частичным разрезом по линии 2-2, показанной на Фиг.1, проходящим через дверь D и показывающим тренажер 100 сбоку, а Фиг.3 показывает пользователя U, упражняющегося на тренажере, представленном на Фиг.1.

Тренажер 100 содержит анкер 110 и удлиненный элемент 120, имеющий пару плеч 122, обозначенных как первое плечо 122а и второе плечо 122b, с обеих сторон анкера, как схематически показано на Фиг.1 и 2. Имеется пара захватов 123, расположенных по одному на каждом конце 121 каждого плеча 122, а именно, первое плечо 122а имеет первый захват 123а, а второе плечо 122b имеет второй захват 123b. Удлиненный элемент 120 является по существу неупругим и гибким и имеет длину S между парой захватов 123 и содержит ленту или шнур или другой неупругий гибкий элемент, и механизм 135 удлинения, который обеспечивает увеличение или уменьшение длины S, как показано двойными стрелками ΔS.

Используемое здесь существительное "захват" включает любое устройство, которое может сцепляться с частью тела человека, т.е. может быть присоединено таким образом, что пользователь может передавать силу, предпочтительно равную части или всему его весу, захвату, а используемый здесь глагол "захватывать" относится к действию по сцеплению устройства и части тела человека. При использовании в тренажере захват прикрепляется к другим элементам, которые позволяют передавать силу другому объекту, включая, но не ограничиваясь этим, неподвижную опору, устройство, которое может запасать или высвобождать энергию, такое как эластичный шнур или пружина, или другую часть тела. Захваты включают устройства, которые могут быть окружены частью тела, например гибкую петлю или крюк, или которые может окружать часть тела, например удлиненный элемент, который может подходить для захвата рукой. В данном контексте элемент, который может быть захвачен, - это элемент, который может окружать часть тела или быть окружен частью тела и имеет размер и конфигурацию, которые позволяют передавать силы от пользователя к захвату. "Захват для кисти руки" - это захват, имеющий размеры, подходящие для захвата кистью руки, "захват для ступни" является захватом, который имеет такой размер, чтобы его можно было захватить ступней ноги, и "захват для пальцев" является захватом, который имеет такой размер, чтобы его можно было захватить одним или большим количеством пальцев.

Анкер 110 обеспечивает опору для удлиненного элемента 120, который выполнен с возможностью совершения некоторого количества движения. Конкретно, взаимодействие анкера 110 и удлиненного элемента 120 обеспечивает размещение удлиненного элемента вдоль анкера и может также обеспечить сопротивление движению удлиненного элемента вдоль анкера. Предпочтительно, сопротивление является значительным, так что при некоторых обстоятельствах опора предотвращает движение удлиненного элемента 120 вдоль анкера 110 даже там, где имеется некоторое несоответствие сил на концах удлиненного элемента. Таким образом, тренажер 100 может быть использован для большого разнообразия упражнений путем, например, изменения длины удлиненного элемента 120, а также для оказания поддержки пользователю во время выполнения упражнений.

Один тип опоры, упомянутый в этом документе, без ограничения, является "фрикционной опорой". Анкеры, которые обеспечивают фрикционную опору, включают, но не ограничены этим, элемент или часть элемента, который может поддержать удлиненный элемент 120 во время выполнения упражнений и по которому может скользить удлиненный элемент. Сопротивление движению удлиненного элемента 120 по анкеру 110 может быть частично определено фрикционным сопротивлением удлиненного элемента, скользящего по анкеру. В нескольких вариантах выполнения способов использования тренажера 100 удлиненный элемент 120 скользит вдоль анкера 110, когда пользователь размещает себя по отношению к тренажеру. Во время выполнения упражнений небольшое несоответствие в силах натяжения, действующих на захват, выравнивается статическим трением фрикционной опоры, и захваты не перемещаются во время выполнения упражнений. Таким образом, статическое трение между удлиненным элементом 120 и анкером 110, создаваемое фрикционной опорой, является достаточным для обеспечения возможности выполнения упражнений, в которых удлиненный элемент 120 не скользит через анкер 110 во время выполнения упражнений. Средства, которые обеспечивают фрикционную опору, включают элементы или части элементов, которые образуют часть анкера или которые присоединены к нему и которые могут поддерживать удлиненный элемент (который может, например, включать захват), и которые могут обеспечивать возможность скольжения удлиненного элемента вдоль анкера и обеспечивать фрикционное сопротивление движению удлиненного элемента во время выполнения упражнений.

Анкер 110 используется для обеспечения неподвижной точки крепления тренажера 100 и поддержания веса пользователя, когда он приложен к плечам 122, как показано стрелкой F на Фиг.2, и показано на Фиг.3. Как показано на Фиг.2, анкер 110 предназначен для расположения тренажера 100 на двери и обеспечения поддержки удлиненному элементу 120 при помощи увеличенной части 111, части 113, которая может быть лентой или шнуром, и приблизительно треугольной петли 115, которая является фрикционной опорой удлиненного элемента. При помощи увеличенной части 111 на стороне двери D, противоположной удлиненному элементу 120, анкер 110 поддерживает вес пользователя, когда тот тянет захваты 123. Кроме того, анкер 110 обеспечивает установку относительной длины плеч 122, как показано на Фиг.1 двойной стрелкой С. Таким образом, общая длина удлиненного элемента 120 и распределение этой длины между каждым из плеч 122 может легко регулироваться механизмом 135 удлинения и натяжением концов удлиненного элемента. Фиг.2 показывает плечи 122, каждое из которых имеет длину L.

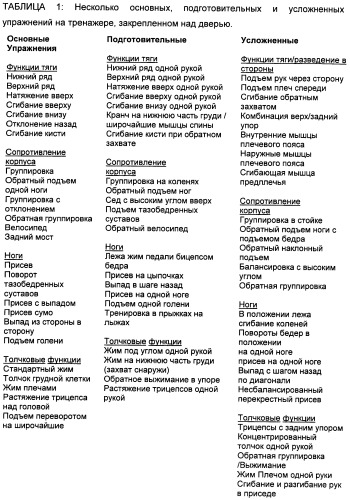

При наличии поддерживающей конструкции, такой как дверь D (показана на Фиг.1-3), или поручень, стойка или другой поддерживающий элемент (как показано, например, на Фиг.14В и 26), тренажер, выполненный в соответствии с изобретением, обеспечивает для пользователя пару захватов, чтобы выполнять упражнения с использованием своего веса в соответствии с расположением пользователя относительно устройства, и обеспечивает простую регулировку длины устройства. Как описано ниже, предложенное устройство может использоваться для упражнений в одном из большого числа положений в соответствии с выбранной регулируемой длиной и согласно тому, где и как пользователь стоит относительно тренажера. В целом пользователь устанавливает требуемую длину тренажера, располагается на полу вблизи него, опирает часть веса своего тела на тренажер при помощи рук или ног и упражняется, двигая свое тело, с весом, поддерживаемым полом и тренажером. Примеры опоры на пол и тренажер включают, но не ограничиваются этим, положение стоя на одной или обеих ногах, лежа на животе или спине, стоя на коленях или располагая руки на полу, и тренажер поддерживает вес пользователя через руки или ноги.

В альтернативном варианте выполнения (не показан) удлиненный элемент 120 не содержит механизм 135 удлинения. В этом варианте выполнения удлиненный элемент 120 является по существу неэластичным и имеет постоянную длину S между парой захватов 123.

На Фиг.3 пользователь U показан в одном из многих положений для упражнения, в частности, упражнения тяги в стойке верхнего ряда, с захватом руками пользователя пары захватов 123, и ногами пользователя, расположенными на расстоянии Х по горизонтали от точки А крепления анкера. При креплении к двери предпочтительно, чтобы точка А крепления анкера находилась на внутренней стороне двери (т.е. дверь открывается наружу от пользователя U), чтобы косяк J мог поддерживать вес пользователя. Пользователь U показан отклонившимся от точки А крепления анкера и поддерживающим часть своего веса с помощью устройства 100. Очевидно, что пользователь U может изменять величину поддерживаемого веса и, таким образом, сопротивление тренажера 100 посредством регулирования своего положения относительно точки А крепления анкера (расстояние X) и длины плеч 122 (длины L). Пользователь U на Фиг.3 выполняет упражнение тяги в стойке, перемещая свое тело в направлении Е вперед и назад от точки А крепления анкера. Заметим, что для пользователя в этом положении возможны и другие упражнения, посредством движения пользователя в других направлениях, причем вес пользователя поддерживается полом и тренажером 100.

Несколько вариантов выполнения будут теперь описаны со ссылкой на чертежи. Эти варианты выполнения предназначены, чтобы быть иллюстративными и не ограниченными объемом формулы изобретения. Фиг.4-9 представляют собой различные виды второго варианта выполнения тренажера 400. Обратимся сначала к Фиг.4, на котором показан вид в аксонометрии тренажера 400, который включает первый вариант выполнения анкера 410 и удлиненного элемента 420. Тренажер 400, анкер 410 и удлиненный элемент 420 в целом аналогичны, соответственно, тренажеру 100, анкеру 110 и удлиненному элементу 120, за исключением описанных ниже деталей. Где только возможно, подобные элементы на Фиг.1-9 обозначены идентичными номерами позиций.

Анкер 410 содержит неупругую гибкую ленту 413, имеющую увеличенный первый конец 411, который шире, чем лента, и второй конец, который образует петлю 415. Удлиненный элемент 420 проходит через петлю 415, ограничивая пару плеч 422, обозначенных как плечо 422а и 422b. Каждое плечо 422 имеет соответствующие концы 421а и 421b, каждый из которых образует петлю 425, показанную как петля 425а и 425b, чтобы поддерживать один из пары захватов 423, показанных как захват 423а и 423b. Удлиненный элемент 420 также содержит пару устройств удлинения или пряжек 435, показанных как пряжка 435а и 435b, у каждого конца центральной ленты 429. Одна или обе пряжки 435 обеспечивают регулировку длины удлиненного элемента 420. Конкретно, лента 429 имеет пару концов 431, показанных как 431а и 431b, которые проходят через пряжки соответственно 435а и 435b. Как описано далее, удлиненный элемент 420 по существу неупругий, причем его длина может регулироваться посредством одной или обеих пряжек 435.

Фиг.4, 5А и 5В изображают несколько видов анкера 410, при этом Фиг.5А является видом анкера в аксонометрии, а Фиг.5В является разрезом анкера по линии 5В-5В. Как отмечено ранее, анкер 410 содержит неупругую, гибкую ленту 413. В одном варианте выполнения большая часть длины анкера 410 и удлиненного элемента 420 выполнена из материалов, которые включают, но не ограничиваются этим, тканые полосы из натурального или синтетического материала, имеющего достаточную прочность, чтобы поддерживать вес пользователя устройства. Тканые материалы включают, но не ограничены этим, один или несколько материалов, выбранных из: нейлона, полипропилена или других полимерных волокон. Нужно понимать, что отдельный отрезок гибкого материала может в качестве альтернативы содержать две или большее количество частей, которые сшиты, склеены или иным образом прикреплены друг к другу. В одном варианте выполнения длина ленты 413 составляет от 15,24 см до 45,72 см (от 6 до 18 дюймов). В другом варианте выполнения длина ленты 413 составляет приблизительно 30,48 см (12 дюймов).

Лента 413 имеет увеличенный первый конец 411, который шире нее, и второй конец 417, который прикреплен к ленте так, чтобы образовывать петлю 415. Как показано на Фиг.5В, лента 413 имеет конец 502, образующий сердцевину первого конца 411. Так как одно из предполагаемых применений анкера 410 состоит в том, чтобы закреплять тренажер 400 между дверью и косяком, предпочтительно, чтобы конец 411 содержал достаточно мягкие материалы, чтобы не нанести повреждения деревянной двери или дверной раме, но при этом достаточно прочные, чтобы поддерживать вес пользователя. Один вариант, мягкий, но прочный, показан на Фиг.5В. Конкретно, конец 502 ленты частично окружен кожухом 505 с выемкой и подушкой 507, которая покрывает конец ленты и корпус. Конец 502 ленты может, кроме того, удерживаться внутри конца 411 путем приклеивания и пришивания конца ленты к кожуху 505 и подушке 507 и путем закрывания подушки по меньшей мере одним швом 509. Лента 413 проходит в первый конец 411 через щель 504 в кожухе 505 и щель 501 в подушке 507. В предпочтительном варианте первый конец 411 имеет размеры приблизительно 8,89 см на 6,35 см (3,5'' на 2,5'') и ориентирован приблизительно перпендикулярно ленте 413. Предпочтительно также, чтобы кожух 505 был изготовлен из пены высокой плотности с замкнутыми ячейками, а подушка 507 была изготовлена из войлока и содержала швы 503. В альтернативном случае вторая лента или кусок другого материала могут быть пришиты, приклеены или иным образом прикреплены к концу ленты 413, чтобы образовать конец 502. В другом альтернативном варианте кожух 505 может содержать другой жесткий элемент, такой как пластина из металла или жесткой пластмассы, чтобы увеличить жесткость конца 411 ленты.

Удлиненный элемент 420 показан более подробно на Фиг.6-9. Фиг.6 является схематическим видом сверху удлиненного элемента, Фиг.7 является видом в аксонометрии одного из пары захватов 423 и соответствующей одной из пары пряжек 435, Фиг.8 является разрезом по линии 8-8 одного из пары захватов 423 и Фиг.9А является видом в аксонометрии, показывающим детали одной из пары пряжек и примыкающей ленты 429. Как показано на Фиг.6, удлиненный элемент 420 имеет длину S и содержит две неупругие части 427 ленты, показанные как 427а и 427b, ленту 429 и пару пряжек 435 для регулировки длины S. Часть удлиненного элемента 420 от каждого конца до ближайшей пряжки имеет фиксированную длину, т.е. каждая из двух частей от одного из пары концов 421 до соответствующей одной из пары пряжек 435 имеет фиксированную длину. В одном варианте выполнения длина S выполнена с возможностью регулировки по всей длине, что обеспечивает возможность выполнения широкого диапазона упражнений. Таким образом, в качестве примера и без ограничения, длина S может изменяться приблизительно от 1,83 м до 3,66 м (от 6 до 12 футов). В другом варианте выполнения ширина удлиненного элемента 420 приблизительно равна 3,81 см (1,5 дюйма). При использовании для выполнения упражнений ремень 429 и петля 415 могут перемещать скольжением удлиненный элемент 420 вдоль анкера 410, в то же время обеспечивая достаточное трение, чтобы могло быть некоторое несоответствие в силах на двух концах 421 без проскальзывания удлиненного элемента через анкер, когда пользователь выполняет упражнения.

Детали одного из пары концов 421, включая ленту 429 до захвата 423 и пряжку 435, показаны на Фиг.7, 9А и 9В. Пряжка 435 является кулачковой пряжкой, конструкция и применение которой хорошо известно в технике. Пряжка 435 прикреплена к ленте 427, и, таким образом, длина каждого из концов 421 не имеет возможности регулировки. Пряжка 435 также зацепляет с возможностью скольжения и захватывает ленту 429, обеспечивая возможность регулировки длины S.

Пряжка 435 имеет рамку 709, перекладину 705 первой ленты, перекладину 707 второй ленты и перемещаемый пользователем кулачок 711. Перекладина 705 первой ленты поддерживает петлю ленты 427, которая предпочтительно крепится швами 703. В альтернативном случае лента 427 может быть прикреплена к перекладине 705 через второй элемент, такой как другая лента в виде петли или элемент из пластмассы или металла, который огибает петлей перекладину 705 и обеспечивает место для крепления ленты 427. Лента 427 имеет противоположный конец, который скреплен швами 701, чтобы образовать петлю 425 для крепления захвата 423, как описано далее. Перекладина 707 второй ленты и кулачок 711 поддерживают ленту 429. Понятно, что использование швов, как здесь описывается, чтобы закрепить части лент, можно заменить использованием других способов крепления, таких как склеивание или сплавление частей ленты друг с другом.

Кулачок 711 подпружинен так, что в нормальном состоянии он удерживает ленту 429, а под воздействием пользователя, таким как толкание или оттягивание кулачка, он перемещается, позволяя перемещаться ленте. Расстояние между кулачком 711 и перекладиной 707 регулируется пользователем и пружиной в пряжке 435 путем нажима на кулачок 711, позволяя ленте 429 скользить между кулачком 711 и перекладиной 707. Таким образом, длина S может регулироваться пользователем путем воздействия на кулачок 711 пряжки 435.

Захват 423 показан более подробно в разрезе на Фиг.8. Захват 423 имеет в целом трубчатую форму с наружной оболочкой 801 и внутренней цилиндрической трубчатой частью 803. Оболочка 801 имеет такие длину и внешний диаметр, которые позволяют легко браться рукой за захват 423, и выполнена из материала, который обеспечивает возможность пользователю удерживать ее во время выполнения упражнений. В одном варианте выполнения материал оболочки 801 является пенопластом высокой плотности. Часть 803 обеспечивает прочность захвата 423 и может быть выполнена из пластмассы или другого жесткого материала с такими диаметром и длиной, чтобы согласовываться с размерами оболочки 801 и обеспечивать наличие пространства для прохождения петли 425 через центр части 803. Часть 803 предпочтительно выполнена из жесткого и легкого материала, такого как трубка из ПВХ (PVC).

Один конец из пары свободных концов 431 показан более подробно на Фиг.9А. Каждый конец 431 предпочтительно отогнут назад и удерживается на месте, например, посредством шва 901, чтобы образовать легко управляемый конец. Удлиненный элемент 420 также содержит несколько рукавов, показанных как рукава 903, 905а и 905b, которые дважды огибают ленту 429, чтобы предотвратить перемещение концов 431. Конкретно, рукава 903 и 905 расположены между пряжками 435, концами 431 и лентой 429. Таким образом, рукава 903 и 905 удерживают часть ленты 429 от пряжки 435 до соответствующего конца 431 от перемещения, когда перемещается элемент 420. Как показано на Фиг.9А, рукав 903 закреплен около конца 431, в то время как рукава 905 могут скользить по длине ленты 429. Фиг.9В является разрезом по линии 9В-9В, показанной на Фиг.9А, показывающим детали кулачковой пряжки и крепление рукава 905b. В частности, Фиг.9В показывает перекладину 907, которая перекрывает пряжку 435, и ленту 909, которая прикреплена как к перекладине, так и к рукаву 905b. Лента 909 удерживает рукав 905b от соскальзывания слишком далеко по ленте 429 во время регулировки длины тренажера. Предпочтительно, чтобы рукава 905b были упругими, чтобы они могли легко перемещаться и удерживать вместе части ленты 429.

Альтернативные варианты выполнения анкера

Несколько вариантов выполнения анкера изображено на Фиг.14А, 14В, 23-26, и 29-32А-32С. За исключением тех мест, где явным образом указано, любой из анкеров может быть использован для поддержания любого из удлиненных элементов тренажера. В последующем обсуждении варианты выполнения анкера предназначены быть иллюстративными, а не ограничивающими. Таким образом, в качестве примера и без ограничения, варианты выполнения тренажера могут быть прикреплены в двери, вокруг рейки, поручня или опоры, от крюка, установленного в стене, или могут быть намертво прикреплены к стене или, например, тренажерной конструкции.

Фиг.14А представляет собой второй вариант выполнения анкера 1410, который может быть использован для крепления тренажера к стойке или поручню, а Фиг.14В представляет собой вариант выполнения тренажера, прикрепленного анкером к стойке с использованием альтернативного варианта выполнения анкера, по сравнению с показанным на Фиг.14А.

Фиг.14А изображает альтернативный вариант анкера 1410, который содержит регулируемую петлю 1419 и анкерную петлю 1415. Как описано далее, анкер 1410 является альтернативным анкером и может, например, содержать анкерную петлю 1415 для приема удлиненного элемента 420, чтобы образовать тренажер 1400. В качестве альтернативы, анкер 1410 может поддерживать удлиненный элемент 120 или любой другой из удлиненных элементов, описанных здесь. Регулируемая петля 1419 образована гибкой лентой 1411 и кулачковой пряжкой 1412 следующим образом. Кулачковая пряжка 1412 может быть, например, кулачковой пряжкой 435, показанной подробно на Фиг.9В. Гибкая лента 1411 имеет свободный первый конец 1414, который продет через кулачковую часть кулачковой пряжки 1412, например, путем продевания ленты между второй перекладиной 707 ленты и подвижным кулачком 711 кулачковой пряжки 435. Гибкая лента имеет также второй конец 1418, который прикреплен к кулачковой пряжке 1412, например, путем обертывания второго конца вокруг перекладины первой ленты 705 кулачковой пряжки 435 и выполнения шва 1416 через двойную толщину ленты 1411. Лента 1411, продетая таким образом через пряжку 1412, образует регулируемую петлю 1419, размер которой может быть увеличен или уменьшен путем задействования кулачковой пряжки 1412, чтобы освободить ленту 1411, перемещения ленты через кулачковую пряжку и отпускания кулачка. Конец 1414 удерживается на ленте 1411 ненатянутым рукавом 1413. Анкерная петля 1415 прикреплена к ленте 1411 посредством шва 1417.

Предпочтительно, чтобы большинство отрезков анкера 1410 было выполнено из материалов, которые включают, но не ограничиваются этим, тканые полосы из натурального или синтетического материала, имеющего достаточную прочность, чтобы поддерживать вес пользователя устройства. Предпочтительные тканые полосы включают, но не ограничиваются этим, тканые полосы, изготовленные из нейлона, полипропилена или других полимерных волокон. Понятно, что отдельный отрезок гибкого материала согласно альтернативным вариантам настоящего изобретения может содержать по меньшей мере две части, которые сшиты, склеены или иным образом соединены друг с другом.

Фиг.14В показывает тренажер 1400, образованный из анкера 1410 и удлиненного элемента 420. Регулируемая петля 1419 анкера 1410 затянута вокруг стойки Р, например, путем надевания регулируемой петли через верхушку стойки и затягивания с использованием кулачковой пряжки 1412. В альтернативном случае лента 1411 может быть вынута из кулачковой пряжки 1412, обернута вокруг стойки Р и затем продета через кулачковую пряжку и затянута. В любом случае конец 1414 протягивается через кулачковую пряжку 1412, и регулируемая петля 1419 затягивается вокруг стойки Р с силой, достаточной, чтобы обеспечить возможность тренажеру 1400 поддерживать вес пользователя.

Кроме того, что анкер 1410 крепится к стойке, он может быть натянут, чтобы поддерживать тренажер 1400, вокруг поручня, столба или другого элемента. В альтернативном случае анкер может быть прикреплен к карабину, который прикреплен к стене или другой конструкции.

На Фиг.23 изображен третий вариант выполнения анкера 2300, содержащего гиб
