Реферат

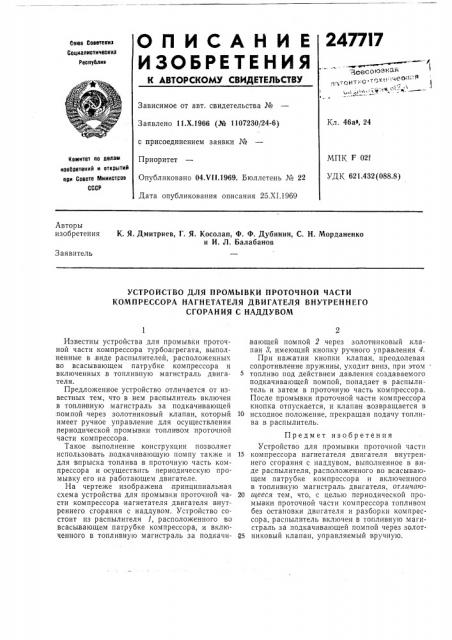

2477l7

ОПИСАЫИ Е

ИЗОЫ ЕтЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскиз

Социалистическиз

Республик 3сесоюзы я

Зависимое от авт, свидетельства №

Заявлено 11.Х.1966 (№ 1107230/24-6) с присоединением заявки №

Приоритет

Опубликовано 04,М!.1969. Бюллетень № 22

Дата опубликования описания 25,XI.1969

Кл. 46аз, 24

МПК F 021

УДК 621.432(088.8) Комитет оо делан изобретений и открытий ори Совете Министров

СССР

Авторы изобретения

К. Я. Дмитриев, Г. Я. Косолап, Ф. Ф. Дубинин, С. Н. Морданенко и И. Л. Балабанов

Заявитель

УСТРОЙСТВО ДЛЯ ПРОМЫВКИ ПРОТОЧНОЙ ЧАСТИ

КОМПРЕССОРА НАГНЕТАТЕЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО

СГОРАНИЯ С НАДДУВОМ

Известны устройства для промывки проточной части компрессора турбоагрегата, выполненные в,виде распылителей, расположенных во всасывающем патрубке компрессора и включенных .в топливную магистраль двигателя.

Предложенное устройство отличается от известных тем, что в нем распылитель включен в топливную магистраль за подкачивающей

:помпой через золотниковый клапан, который имеет ручное управление для осуществления периодической промывки топливом проточной части компрессора.

Такое выполнение консгрукции позволяет использовать подкачивающую помпу также и для впрыска топлива в проточную часть компрессора и осуществигь периодическую промывку его на работающем двигателе.

На чертеже изображена принципиальная схема устройства для промывки проточной части компрессора нагнетателя двигателя внутреннего сгорания с наддувом. Устройство состоит из распылителя 1, расположенного во всасывающем патрубке компрессора, и включенного в топливную магистраль за подкачи,вающей помпой 2 через золотниковый .клапан 8, имеющий кнопку ручного управления 4.

При нажатии кнопки клапан, преодолевая сопротивление.пружины, уходит вниз, при этом топливо под действием давления создаваемого подкачивающей помпой, попадает в распылитель и затем в проточную часть компрессора.

После промывки проточной части компрессора кнопка отпускается, и клапан возвращается в

10 исходное положение, прекращая подачу топлива в распылитель.

Предмет изобретения

Устройство для промывки проточной части

15 компрессора нагнетателя двигателя внутреннего сгорания с наддувом, выполненное в виде распылителя, расположенного во всасывающем патрубке компрессора и включенного в топливную магистраль двигателя, отличпю20 и1ееся тем, что, с целью периодической промывки проточной части компрессора топливом без остановки двигателя и разборки компрессора, распылитель включен в топливную магистраль за подкачивающей помпой через золот25 никовый клапан, управляемый вручную.

247717
