Реферат

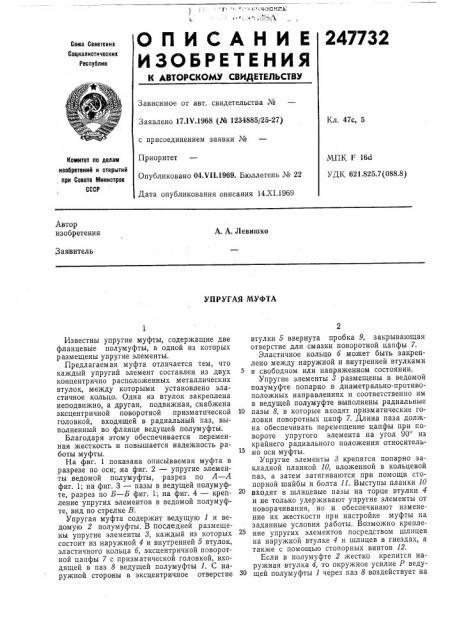

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

47732

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 17.1Ч.1968 (№ 1234885/25-27) с присоединением заявки №

Приоритет

Опубликовано 04.ЧИ.1969. Бюллетень № 22

Дата опубликования описания 14.XI.1969

Кл. 47с, 5

МПК F 16d

УДК 621,825.7(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

А. А. Левишко

3аявитель

УПРУГАЯ МУФТА

Известны упругие муфты, содержащие две фланцевые полумуфты, в одной из которых размещены упругие элементы.

Предлагаемая муфта отличается тем, что каждый упругий элемент составлен из двух концентрично расположенных металлических втулок, между которыми установлено эластичное кольцо. Одна из втулок закреплена неподвижно, а другая, подвижная, снабжена эксцентричной поворотной призматической головкой, входящей в радиальный паз, выполненный во фланце ведущей полумуфты.

Благодаря этому обеспечивается переменная жесткость и повышается надежность работы муфты.

На фиг. 1 показана описываемая муфта в разрезе по оси; на фиг. 2 — упругие элементы ведомой полумуфты, разрез по А — Л фиг. 1; на фиг. 3 — пазы в ведущей полумуфте, разрез по Б — Б фиг. 1; на фиг. 4 — крепление упругих элементов в ведомой полумуфте, вид по стрелке В.

Упругая муфта содержит ведущую 1 и ведомую 2 полумуфты, В последней размещены упругие элементы 8, каждый из которых состоит из наружной 4 и внутренней 5 втулок, эластичного кольца 6, эксцентричной поворотной цапфы 7 с призматической головкой, входящей в паз 8 ведущей полумуфты 1. С наружной стороны в эксцентричное отверстие втулки 5 ввернута пробка 9, закрывающая отверстие для смазки поворотной цапфы 7.

Эластичное кольцо 6 может быть закреплено между наружной и внутренней втулками в свободном или напряженном состоянии.

Упругие элементы 3 размещены в ведомой полумуфте попарно,в диаметрально-противоположных направлениях и соответственно им в ведущей полумуфте выполнены радиальные

10 пазы 8, в которые входят призматические головки поворотных цапф 7. Длина паза должна обеспечивать перемещение цапфы при повороте упругого элемента на угол 90 из крайнего радиального положения относительно оси муфты.

Упругие элементы 8 крепятся попарно закладной планкой 10, вложенной в кольцевой паз, а затем затягиваются при помощи стопорной шайбы и болта 11. Выступы планки 10 входят в шлицевые пазы на торце втулки 4 и не только удерживают упругие элементы от поворачивания, но и обеспечивают изменение их жесткости при настройке муфты на заданные условия работы. Возможно крепление упругих элементов посредством шлицев на наружной втулке 4 и шлицев в гнездах, а также с помощью стопорных винтов 12.

Если в полумуфте 2 жестко крепится наружная втулка 4, то окружное усилие Р ведущей полумуфты 1 через паз 8 воздействует на

247732 цапфу 7 и втулку 5, в результате упругий элемент скручивается, изменяется его плечо приложения окружного усилия, и крутящий момент передается на ведомую полумуфту.

При этом кольцо б подвергается касательной деформации скручивания и деформации сжатия от воздействия втулки 5, в результате одна полумуфта поворачивается относительно другой на угол а. Угол а изменяется не прямо пропорционально изменению окружного усилия Р, так как одновременно с изменением вида деформации резины изменяется и ее скручивающий момент.

При жеском закреплении в полумуфте 2 внутренней втулки 5 окружное усилие P ведущей полумуфты 1 через паз 2 воздействует на цапфу 7 и втулку 4, в результате упругий элемент скручивается, изменяется его плечо приложения окружного усилия, и крутящий момент передается на ведомую полумуфту 2. При этом резиновое кольцо подвергается только касательной деформации скручивания, и одновременно наружная втулка 4 воздействует на полумуфту 2, в результате одна полумуфта поворачивается относительно другой на угол а. Угол <х изменяется не прямо пропорционально изменению окружного усилия Р, так как одновременно с увеличением деформации закручивания резины уменьшается действие на нее скручивающего момента вплоть до прямой передачи окружного усилия от ведущей полумуфты к ведомой через наружную втулку 4, при этом резина находится в напряженно скрученном состоя10 нии и предохраняется от разрушения, Предмет изобретения

Упругая муфта, содержащая две фланцевые полумуфты, в одной из которых разме15 щены упругие элементы, отличающаяся тем, что, с целью обеспечения переменной жесткости и повышения надежности работы, каждый упругий элемент выполнен в виде двух концентрично расположенных металлических

20 втулок, между которыми установлено эластичное кольцо, при этом одна из втулок закреплена неподвижно, а другая, подвижная, снабжена эксцентричной поворотной призматической головкой, входящей в радиальный паз, 25 выполненный во фланце ведущей полумуфты.

247732 б-б вг а
