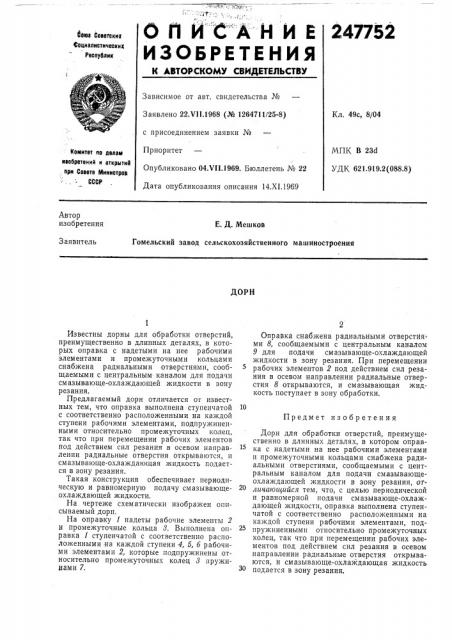

б П И С"А Н И Е

ИЗОБРЕТЕНИЯ

247752

Сова Советских ч оциалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 22Х11.1968 (№ 1264711!25-8) с присоединением заявки №

Приоритет

Опубликовано 04.VII.1969. Бюллетень № 22

Дата опубликования описания 14.Х1.1969

Кл. 49с, 8/04

МПК В 23d

УДК 621,919.2(088.8) Комитет ао делам иаобрвтений и открытий ари Совета а1ииистров

СССР

Автор изобретения

E. Д. Мешков

Гомельский завод сельскохозяйственного машиностроения

Заявитель

ДОРН

Известны дорны для обработки отверстий, преимущественно в длинных деталях, в которых оправка с надетыми на нее рабочими элементами и промежуточными кольцами снабжена радиальными отверстиями, сообщаемыми с центральным каналом для подачи смазывающе-охлаждающей жидкости в зону резания.

Предлагаемый дорн отличается от известных тем, что оправка выполнена ступенчатой с соответственно расположенными на каждой ступени рабочими элементами, подпружиненными относительно промежуточных колец, так что при перемещении рабочих элементов под действием сил резания в осевом направлении радиальные отверстия открываются, и смазывающе-охлаждающая жидкость подается в зону резания.

Такая конструкция обеспечивает периодическую и равномерную подачу смазывающеохлаждающей жидкости.

На чертеже схематически изображен описываемый дорн.

На оправку 1 надеты рабочие элементы 2 и промежуточные кольца 8. Выполнена ottранка 1 ступенчатой с соответственно расположенными на каждой ступени 4, 5, б рабочими элементами 2, которые подпружинены относительно промежуточных колец 8 пружинами 7, 2

Оправка снабжена радиальными отверстйями 8, сообщаемыми с центральным каналом

9 для подачи смазывающе-охлаждающей жидкости в зону резания. При перемещении рабочих элементов 2 под действием сил резания в осевом направлении радиальные отверстия 8 открываются, и смазывающая жидкость поступает в зону обработки.

Предмет изобретения

Дорн для обработки отверстий, преимущественно в длинных деталях, в котором оправка с надетыми на нее рабочими элементами и промежуточными кольцами снабжена радиальным и отверстиями, сообщаемыми с цент. ральным каналом для подачи смазывающеохлаждающей жидкости в зону резания, от* личаюи1ийся тем, что, с целью периодической и равномерной подачи смазывающе-охлаждающей жидкости, оправка выполнена ступенчатой с соответственно расположенными на каждой ступени рабочими элементами, подпружиненными относительно промежуточных колец, так что при перемещении рабочих элементов под действием сил резания в осевом направлении радиальные отверстия открываются, и смазывающе-охлаждающая жидкость подается в зону резания.
