Реферат

Изобретение относится к технике радиосвязи и может быть использовано для цифрового телевещания одного стереоканала или двух каналов телевидения на одной несущей частоте.

Прототипом принята "Универсальная система телевидения" [1], на передающей стороне содержащая два фотоэлектрических преобразователей /ФЭП/, первый формирует сигналы трех цветов правого кадра стереопары B, G, R и трех цветов левого кадра B₂, G₂, R₂, включает шесть АЦП видеосигналов, преобразующие аналоговые видеосигналы в восьмиразрядные коды, шесть кодеров, выполняющие сжатие потока кодов с АЦП со средним коэффициентом сжатия 4 за кадр, формирователь потока кодов, два триггера, первый и второй самоходные распределители импульсов /СРИ/, два АЦП сигнала звука, синтезатор частот и одноканальный передатчик радиосигналов, на приемной стороне содержащая блок управления /выбор каналов/, тракт приема кодов видеосигналов, первый канал обработки кодов из трех каналов B, G, R цветовых сигналов, второй канал обработки кодов из трех каналов цветовых сигналов B₂G₂R₂, первый и второй плоскопанельные экраны. Оба кадра идут параллельно при полярном разделении сигналов их кодов. На приемной стороне сжатая видеоинформация восстанавливается декодерами на 100%, удваивается число отсчетов в строках, на правом и левом экранах параллельно воспроизводятся кадры стереопар, которые зритель воспринимает через очки раздельных полей зрения. Воспроизводимый видеорежим 1000×1000×25 Гц. Недостатком прототипа является передача видеоинформации суммарными кодами по 27 разрядов, требующая высокой тактовой частоты 135 МГц.

Цель изобретения - снижение тактовой и несущей частот в системе. Техническими результатами являются снижение на 44% тактовой частоты и соответственно несущей частоты введением передачи видео и звуковой информации четырехразрядными кодами вместо восьмиразрядных кодов. Сущность изобретения состоит в введении на передающей стороне в каждый канал обработки цветовых сигналов B, G, R, B₂, G₂, R₂ последовательно соединенных преобразователя "двоичный код - непрерывный двоичный код", дешифратора /блока выделения старшего разряда кода/ и шифратора, в каждый канал звука последовательно соединенных "преобразователя "двоичный код - непрерывный двоичный код", дешифратора и шифратора, на приемной стороне введение в каждый канал обработки цветового сигнала дешифратора, в каналы воспроизведения звука последовательно соединенные ключ, блок регистра, и блока дешифратора и блока восстановления первичного кода. Передающая сторона приведена на фиг.1, структура цифрового потока - на фиг.2, преобразователь "двоичный код - непрерывный двоичный код" видеосигнала - на фиг.3, дешифратор /блок выделения старшего разряда кода видеосигнала/ - на фиг.4, формирователь потока кодов - на фиг.5, преобразователь "двоичный код - непрерывный двоичный код" сигнала звука - на фиг.6, дешифратор /блок выделения старшего разряда кода звука/ - на фиг.7, спектр амплитудно-модулированного сигнала - на фиг.8, двухполярный амплитудный детектор - на фиг.9, приемная сторона - на фиг.10, накопитель кодов кадра - на фиг.11, блоки регистров - на фиг.12 и 13, блок выделения кода ССИ, КСИ - на фиг.14, блок регистра - на фиг.15, блок восстановления первичного кода звука - на фиг.16, элемент матрицы экрана и вид ее сверху - на фиг.17, излучающая ячейка - на фиг.18, принцип работы излучающей ячейки - на фиг.19, расположение элементов матриц в экране - на фиг.20, временные диаграммы работы системы - на фиг.21.

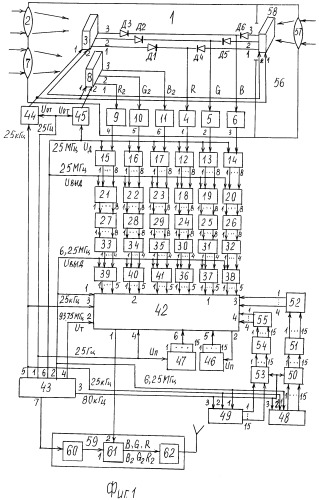

Универсальная система телевидения работает в двух режимах: первый - телевещание стереопрограммы, второй - телевещание параллельно двух монотелеканалов. Видеорежим на передающей стороне 1000_строк×1000_отсч×25 Гц, на приемной стороне тот же, коды правого и левого кадров идут параллельно, разделение сигналов разрядов кодов по полярному признаку. Частота дискретизации видеосигналов в АЦП 12-17 /фиг.1/ составляет:

f_д=1000_стр×1000_отсч×25 Гц=25 МГц,

где 1000_стр - число строк в кадре,

1000_отсч - число отсчетов в строке, 25 Гц - частота стереопар.

При частоте дискретизации 25 МГц часто идут коды, последовательно равные по величине, за счет которых применяется сжатие видеоинформации без ущерба для воспроизводимого изображения. В предлагаемой системе применяется сжатие видеоинформации со средним коэффициентом 4 за кадр, что применялось и в прототипе, подсчитываются идущие последовательно и равные по величине коды, дается код количества равных по величине кодов вслед за первым из кодов, равных по величине. Коэффициент сжатия, плавающий от 1 до 255, средний коэффициент сжатия за кадр 4, частота дискретизации кодов на выходах применяемых кодеров составляет: . Период следования кодов: 160 нс , период разрядов в коде 10,67 нс .

Тактовая частота применяемых синусоидальных колебаний:

f_т=6,25 МГц×15_раз=93,75 МГц.

15_раз - число разрядов в суммарном коде /5_раз×3/, фиг.2.

В прототипе тактовая частота 135 МГц, что на 44% больше.

Несущая частота передатчика 59 /фиг.1/ принимается:

f_н=93,75 МГц × 15=1406,25 МГц, на 44% ниже, чем у прототипа, 2025 МГц: 1406,25 МГц = 1,44 раза [1, с.4].

Верхняя боковая частота несущей f_нв=1406,25 МГц + 93,75 МГц=1500 МГц, нижняя боковая частота f_нн=1406,25 МГц - 93,75 МГц=1312,5 МГц, которая и используется в этой системе. Передающая сторона содержит первый Фотоэлектрический преобразователь 1 /ФЭП/, являющийся датчиком видеосигналов трех цветов правого кадра B, G, R и трех цветов левого кадра B₂, G₂, R₂ и включающий первый объектив 2 и первую матрицу ПЗИ 3 /прибор с зарядовой инжекцией/ из трехслойного KMП-датчика [2, с.832], фоточувствительная сторона которой расположена в фокальной плоскости первого объектива 2, оптическое разрешение матрицы 1000×1000, первый - третий выходы ее через диоды Д1-Д3 подключены к входам предварительных усилителей 4, 5, 6, выходы которых являются первым-третьим выходами ФЭП 1, который включает второй объектив 7 и матрицу ПЗИ 8, идентичную матрице ПЗИ 3, фоточувствительная сторона матрицы ПЗИ 8 расположена в фокальной плоскости объектива 7, первый-третий выходы матрицы ПЗИ 8 подключены к входам предварительных усилителей 9, 10, 11, выходы которых являются 4-6 выходами ФЭП 1. Передающая сторона включает шесть идентичных каналов обработки кодов видеосигналов, каждый из которых включает последовательно соединенные АЦП 12 /13-17/, преобразующий аналоговые видеосигналы в восьмиразрядные коды, АЦП 12-17 выполнены идентично АЦП видеосигналов в аналоге [3, с.5, Фиг.3], преобразователь "двоичный код - непрерывный двоичный код" 18 /19-23/, выполняющий повторное кодирование двоичных кодов в последовательно-непрерывные двоичные коды, состоящие из последовательно следующих единиц в коде, дешифратор 24 /25-29/, выполняющий выделение в каждом коде старшего разряда кода, дешифраторы представляют блоки выделения в коде старшего разряда в непрерывном двоичном коде, блок 30 шифратора /31-35/, выполняющий кодирование выделенного старшего разряда в коде в четырехразрядный двоичный код, и включает кодер 36 /37-41/, выполняющий сжатие потока кодов в каждом канале с коэффициентом 4 за кадр. Выходы кодеров 36, 37, 38 первого-третьего каналов подключены к первому информационному входу формирователя 42 потока кодов, к второму информационному входу которого подключены кодеры 39, 40, 41. Передающая сторона включает формирователь 42 потока кодов, синтезатор 43 частот, первый 44 и второй 45 ключи, первый самоходный распределитель 46 импульсов /СРИ/, второй СРИ 47, выполненные идентично [4, с.269, 274], первый АЦП 48 и второй АЦП 49 сигнала звука, выполненные идентично АЦП сигнала звука в аналоге [5, с.5, фиг.7]. АЦП 48, 49 преобразуют звуковые сигналы 3 в 1, 3 в 2 в пятнадцатиразрядные коды с частотой 75 кГц. Каналы обработки кодов звука выполнены идентично, первый канал 3 в 1 включает последовательно соединенные АЦП 48, преобразователь "двоичный код - непрерывный двоичный код" 50, дешифратор 51, выделяющий старший разряд в коде 3 в 1, и шифратор 52, кодирующий выделенный старший разряд кода 3 в 1 четырехразрядным двоичным кодом от 0001 до 1111, поступающий в параллельном виде на третий информационный вход формирователя 42 потока кодов, второй канал звука 3 в 2 включает последовательно соединенные АЦП 49, преобразователь 53 "двоичный код - непрерывный двоичный код", дешифратор 54, выделяющий старший разряд кода 3 в 2, и шифратор 55, кодирующий выделенный старший разряд кода 3 в 2 четырехразрядным двоичным кодом, поступающий на четвертый информационный вход формирователя 42 потока кодов. СРИ 46 выдает код строчных синхроимпульсов /ССИ/ из пятнадцати единиц подряд, поступающий в последовательном виде на пятый информационный вход формирователя 42 потока кодов, СРИ 47 выдает код кадровых синхроимпульсов /КСИ/ из пятнадцати единиц, поступающий в последовательном виде на шестой информационный вход формирователя 42 потока кодов.

Передающая сторона включает второй ФЭП 56 из третьего объектива 57 и матрицы ПЗИ 58, фоточувствительная сторона которой расположена в фокальной плоскости объектива 57, первый-третий выходы матрицы ПЗИ 58 через диоды Д4-Д6 подключены к входам соответственно 4, 5, 6 предварительных усилителей, и содержит передатчик 59 радиосигналов из последовательно соединенных усилителя 60 несущей частоты, амплитудного модулятора 61 и выходного усилителя 62. Амплитудный модулятор 61 из последовательно соединенных кольцевого модулятора и полосового фильтра [6, с.234-235], отфильтровывающий верхнюю боковую частоту 1500 МГц в спектре амплитудно-модулированной несущей, фиг.8. Кольцевой модулятор подавляет саму несущую 1406.25 МГц, нижняя боковая частота 1312,25 МГц с видеоинформацией кодов стереопар поступает в выходной усилитель 62 и излучается в эфир, при стабильности несущей 10^-7 занимает полосу в эфире ±131,25 Гц или 262,5 Гц. Синтезатор 43 частот выдает: с первого выхода импульсы 25 Гц частоты стереопар, со второго выхода - импульсы 6,25 МГц U_выд кодов из кодеров 36-41, с третьего выхода - импульсы частоты дискретизации кодов звука 75 кГц. с четвертого - синусоидальные колебания U_т тактовой частоты 93,75 МГц, с пятого - импульсы частоты строк 25 кГц, с шестого - импульсы 25 МГц частоты дискретизации кодов видеосигналов, с седьмого выхода - синусоидальные колебания несущей частоты 1406,25 МГц. Преобразователи 18-23 "двоичный код - непрерывный двоичный код" выполнены идентично, каждый включает /фиг.3/ непрозрачный корпус 63, в котором расположены по числу разрядов в коде видеосигнала восемь ключей 64_1-8, импульсный излучатель 65, включающий девять светодиодов белого свечения, скрепленные вместе, каждый импульсный светодиод имеет соответствующей кратности нейтральный светофильтр, плотность светофильтров представляет вес яркости излучения светодиода соответственно веса разряда в двоичном коде, который обслуживает светодиод.

Таблица 1
№ разряда	1 старш.	2	3	4	5	6	7	8
Число светодиодов	2 шт.	1	1	1	1	1	1	1
Плотность светофильтра	0Х	0Х	2Х	4Х	8Х	16Х	32Х	64Х
Вес разряда	50%	25%	12,5	6,25	3,1%	1,57%	0,78%	0,39%

Преобразователь "двоичный код - непрерывный двоичный код" включает внутренний непрозрачный корпус 66, в котором закреплен объектив 67, оптическая ось которого совпадает с оптической осью импульсного излучателя 65, по оптической оси объектива 67 и под углом 45° к ней расположены последовательно друг за другом на соответствующем расстоянии и жестко закреплены восемь полупрозрачных микрозеркал 68_1-8, каждое из которых имеет светоделительное покрытие, выполняющее отношение отраженного излучения к пропущенному как 1:0,5 [7, с.223]. На стороне корпуса 66, к которой повернуты микрозеркала 68, расположены восемь соответствующих фотоприемников 69_1-8, принимающие отраженные микрозеркалами излучения и выдающие электрические импульсы в свои импульсные усилители блока 70 импульсных усилителей, которых в нем восемь штук. Информационными первым-восьмым входами преобразователей 18-23 являются управляющие входы U_от ключей 64, подключенные к выходам соответствующих разрядов в своем АЦП 12-17, сигнальные входы ключей 64_1-8 объединены и являются управляющим входом преобразователя 18-23 и подключены к шестому выходу 25 МГц в блоке 43. Выходами преобразователя 18-23 являются первый-восьмой выходы блока 70 /фиг.3/, подключенные к первому-восьмому информационным входам дешифраторов 24-29 своего канала, выполняющие выделение старшего разряда в непрерывном двоичном коде, на выходе дешифратора этот разряд представляется "1", остальные разряды представлены нулями. Схема дешифратора 24-29 на Фиг.4, каждый включает девятиразрядный регистр 71, первый разряд в котором нулевой, на него сигнал кода не поступает, семнадцать элементов НЕ 72_1-17 и восемь, по числу разрядов в коде, элементов И 73_1-8, соединенные соответствующим образом так, что с приходом на элемент И 73 двух сигналов "1" с его выхода следует сигнал "1", представляющий старший разряд непрерывного двоичного кода: один сигнал идет со старшего разряда, поступившего в регистр 71 кода, второй сигнал поступает через элемент НЕ, который подключен к выходу разряда регистра 71 старше, чем разряд, на который поступил сигнал. С выхода дешифратора 24-29 следует сигнал одного разряда /старшего разряда кода/, в остальных разрядах кода нули. С дешифраторов 24-29 коды с частотой 25 МГц поступают на входы своих шифраторов 30-35, Применение повторного кодирования позволяет передать видеоинформацию не восьмиразрядными кодами, а четырехразрядными кодами, который представляет номер разряда, в котором размещался сигнал старшего разряда непрерывного двоичного кода, примеры в таблице 2, При полном непрерывном коде 00000001 передается код 0001, при коде 11111111 передается код 1000. Число передаваемых разрядов уменьшается в два раза 8/4=2. На приемной стороне непрерывный двоичный код полностью восстанавливается.

Таблица 2
Коды с преобразователей 18-23	(Коды старших разрядов с шифраторов 30-35
00000001	0001 /1/
00000011	0010 /2/
-	-
-	-
-	-
01111111	0111 /7/
11111111	1111 /8/

В шифраторе сигнал поступает на один вход, образуя четырехразрядный двоичный код на четырех выходах [8, с.207), Коды с шифраторов поступают в свои кодеры 36-41, выполняющие сжатие каждого потока кодов со средним коэффициентом 4 за кадр. Кодеры 36-41 выполнены идентично кодерам аналога [3, с.6, фиг.5, 6]. С выходов кодеров 36-41 пятиразрядные коды поступают на первый и второй информационные входы формирователя 42 потока кодов, информационными являются входы первого-четвертого разрядов кода, пятый разряд в кодах является служебным и служит для опознания при декодировании на приемной стороне кода числа равных кодов по величине. Формирователь 42 потока кодов выполнен по схеме на Фиг.5 идентично формирователю потока кодов в прототипе [1 с, фиг.3], включает три канала, первый и второй каналы идентичны. Первый канал включает последовательно соединенные первый блок 74 элементов И из пятнадцати элементов И, первый 75 и второй 76 элементы ИЛИ, первый выходной ключ 77 и первый СРИ 78, второй канал включает второй блок 79 элементов И из пятнадцати элементов И, третий 80 и четвертый 81 элементы ИЛИ, второй выходной ключ 82 и второй СРИ 83. Третий канал включает два блока 84, 85 элементов И, каждый из пятнадцати элементов И, пятый элемент ИЛИ 86 и шестой элемент ИЛИ 87, третий СРИ 88 и четвертый СРИ 89, формирователь 42 потока кодов включает первый 90, второй 91 и третий 92 ключи, и последовательно соединенные восьмиразрядный счетчик 93 и дешифратор 94. Информационными входами блоха 42 являются: первым - первые входы элементов И блока 74 /пятнадцать входов/, вторым - первые с 1-го по 15-й первые входы элементов И блока 79, третьим - первые с 1-го по 15-й входы элементов И блока 84, четвертым - первые с 1-го по 15-й входы элементов И блока 85, пятым - сигнальный вход третьего ключа 92, шестым - третий вход четвертого элемента ИЛИ 81. Первым выходом блока 42 являются объединенные выходы выходных ключей 77, 82, вторым - третий выход дешифратора 94, подключенный к входу U_П СРИ 46. Управляющими входами являются: первым - объединенные входы 6,25 МГц ключей 90, 91 и счетный вход счетчика 93 импульсов, вторым - объединенные сигнальные входы 93,75 МГц выходных ключей 77, 82, третьим - управляющий вход U_o 25 кГц счетчика 93 импульсов, четвертым - управляющий вход 25 Гц третьего ключа 92. Первый выход дешифратора 94 подключен к первому управляющему входу U_от первого ключа 90, второй выход подключен к второму управляющему U_з входу ключа 90 и к первому управляющему U_от входу второго ключа 91, третий выход подключен к второму управляющему входу U_з второго ключа 91 и является вторым выходом блока 42. Вторые входы элементов И блоков 74, 79 и блоков 84, 85 подключены к выходам СРИ соответственно 78, 83, имеющие по пятнадцать выходов, и СРИ 88, 89. Выход первого ключа 90 подключен к входам СРИ 78, 83, выход ключа 91 подключен к входам СРЙ 88, 89. Выход третьего ключа 92 подключен к третьему входу второго элемента ИЛИ 76. В каналах обработки кодов звука 3 в 1, 3 в 2 процессы ждут параллельно. Пятнадцатиразрядные коды звуковых сигналов с АЦП 48 /49/ поступают в параллельном виде на вход преобразователя "двоичный код - непрерывный двоичный код" 50 /53/, которые выполнены идентично и каждый включает /фиг.6/ непрозрачный корпус 95, в котором расположены по числу разрядов в коде звука пятнадцать ключей 96_1-15, источник 97 импульсного излучения, включающий соответствующее число девятнадцать светодиодов белого свечения, скрепленные вместе, каждый светодиод имеет соответствующей кратности нейтральный светофильтр, плотность которого соответствует весу обслуживаемого разряда кода, плотности светофильтров в таблице 3.

Таблица 3
№ разряда	1 старш.	2	3	4	5	6	7	8
Число светодиодов	4 шт.	2 шт.	1	1	1	1	1	1
Кратность светофильтра	0Х	0Х	0Х	2Х	4Х	8Х	16Х	32Х
Вес разряда	50%	25%	12,5%	6,25	3,12	1,57	0,78%	0,39%
№ разряда	9	10	11	12	13	14	15
Число светодиодов	1	1	1	1	1	1	1
Кратность светофильтра	64Х	128Х	256Х	512Х	1024Х	2048Х	4096Х
Вес разряда	0,20%	0,1%	0,05	0,025	0,0125%	0,006%	0,003%

Преобразователи 50, 53 включают каждый внутренний непрозрачный корпус 98, в котором закреплен объектив 99, оптическая ось которого совпадает с оптической осью источника 97 импульсного излучения, по оптической оси объектива 99 и под углом 45° к ней расположены последовательно друг за другом на соответствующем расстоянии и жестко закреплены пятнадцать полупрозрачных микрозеркал 100_1-15, каждое из которых имеет светоделительное покрытие, выполняющее отношение отраженного излучения к пропущенному как 1:0,5. На стороне корпуса 98, к которой повернуты микрозеркала 100, расположены пятнадцать соответствующих фотоприемников 101_1-15, принимающие отраженное от микрозеркал излучение и выдающие электрические импульсы в свои импульсные усилители блока 102 импульсных усилителей, которых 15 штук. Информационными входами преобразователя 50 /53/ являются первые управляющие входы U_от ключей 96, которые подключены к выходам разрядов в АЦП 48, 49 в порядке: первый ключ к выходу старшего разряд АЦП 48, 49, пятнадцатый ключ к выходу младшего /пятнадцатого/ разряда АЦП 48, 49. Сигнальные входы ключей 96_1-15 объединены и подключены к третьему выходу 75 кГц синтезатора 43 частот. Информационными выходами преобразователя 50 /53/ являются первый - пятнадцатый выходы блока 102, подключенные к информационным входам своего дешифратора 51 /54/. Дешифраторы 51, 54 идентичны, выполняют выделение старшего разряда кода в непрерывном двоичном коде, схема дешифратора 51 /54/ на Фиг.7 включает регистр 103 из 16-и разрядов, первый разряд нулевой, на него сигнал кода не подается, тридцать один элемент НЕ 104_1-31 и пятнадцать элементов И 105_1-15, соединенные соответствующим образом так, что с приходом на элемент И двух сигналов "1" с его выхода следует импульс "1", представляющий номер старшего разряда поступившего кода в регистр 103. Один сигнал на элемент И идет со старшего разряда непрерывного двоичного кода с регистра 103, второй сигнал на элемент И идет с элемента НЕ, который подключен к выходу разряда регистра старше на разряд, чем разряд, на который поступил сигнал старшего разряда непрерывного двоичного кода. С выхода дешифратора 51 /54/ следует код с одним сигналом "1", в остальных разрядах нули. С дешифратора 51 /54/ код в параллельном виде поступает в шифратор 52 /55/, с выхода которого следует четырехразрядный двоичный код [8, с.207], представляющий номер старшего разряда непрерывного двоичного кода, примеры - в таблице 4.

Таблица 4
Коды с преобразователей 50, 53	Коды с шифраторов 52, 55
000000000000001	0001 /1/
00000000000011	0010 /2/
-	-
-	-
-	-
001111111111111	1101 /13/
011111111111111	1110 /14/
111111111111111	1111 /15/

С выходов шифраторов 52, 55 четырехразрядные коды поступают в параллельном виде на третий и четвертый информационные входы формирователя 42 потока кодов.

Приемная сторона системы содержит /Фиг.10/ антенну, блок 106 управления /выбор каналов/, тракт приема и обработки кодов видеосигналов, канал формирования управляющих сигналов, первый и второй плоскопанельные экраны, очки 146 раздельных полей зрения и два канала воспроизведения звука. Тракт приема и обработки кодов видеосигналов выполняет прием кодов видеосигналов стереоканала или двух монотелеканалов и включает последовательно соединенные блок 107 приема радиосигналов, усилитель 108 радиочастоты и двухполярный амплитудный детектор 109 /фиг.9/, первый и второй каналы обработки кодов видеосигналов. Первый канал обработки кодов видеосигналов включает последовательно соединенные первый формирователь 110 импульсов, вход которого подключен к первому выходу двухполярного амплитудного детектора 109, первый приемный регистр 111 из пятнадцати разрядов и три канала цветовых сигналов: канал сигнала R, канал сигнала G, канал сигнала В. Канал сигнала R включает последовательно соединенные регистр 112 /пятиразрядный регистр/, декодер 113, дешифратор 114, накопитель 115 кодов кадра и блок 116 импульсных усилителей, в котором импульсных усилителей 8×10⁶ по числу выходов с накопителя 115 кодов кадра: по числу отсчетов в строке, по числу разрядов в коде и числу строк в кадре /8×1000×1000/.

Канал сигнала G включает последовательно соединенные пятиразрядный регистр 117, декодер 118, дешифратор 119, накопитель 120 кодов кадра и блок 121 импульсных усилителей из 8×10⁶ импульсных усилителей. Канал сигнала В включает пятиразрядный регистр 122, декодер 123, дешифратор 124, накопитель 125 кодов кадра и блок 126 импульсных усилителей из 8×10⁶ импульсных усилителей. Выходы блоков 116, 121, 126 подключены к соответствующим 24×10⁶ входам первого плоскопанельного экрана 127. Второй канал обработки кодов видеосигналов включает последовательно соединенные второй формирователь 128 импульсов, вход которого подключен к второму выходу двухполярного амплитудного детектора 109, второй приемный регистр 129 из пятнадцати разрядов и три канала цветовых сигналов: канал сигнала R₂, канал сигнала G₂, канал сигнала B₂. Канал сигнала R₂ включает последовательно соединенные регистр 130 из пяти разрядов, декодер 131, дешифратор 132, накопитель 133 кодов кадра и блок 134 импульсных усилителей из 8×10⁶ импульсных усилителей, канал сигнала G₂ включает регистр 135 из пяти разрядов, декодер 136, дешифратор 137, накопитель 138 кодов кадра и блок 139 импульсных усилителей из 8×10⁶ импульсных усилителей, канал сигнала В₂ включает регистр 140 из пяти разрядов, декодер 141, дешифратор 142, накопитель 143 кодов кадра и блок 144 импульсных усилителей из 8×10⁶ импульсных усилителей. Выходы блоков 134, 139, 144 подключены к 24×10⁶ входам второго плоскопанельного экрана 145. Порядок работы приемной стороны определяет канал формирования управляющих сигналов, включающий последовательно соединенные блок 147 выделения строчных синхроимпульсов /ССИ/, синтезатор 148 частот, ключ 149, счетчик 150 импульсов и дешифратор 151, и блок 152 выделения кадровых синхроимпульсов /КСИ/. Изображение правого и левого кадров стереопары воспроизводятся синхронно на экранах 127, 145. Зритель изображения с экранов воспринимает объемным через очки 146 раздельных полей зрения.

Очки представляют оправу с дужками для ушей, окна очков без стекол, между собой соединены осью подвижно, для разделения полей зрения глаз каждое окно очков имеет съемную бленду конусной формы на конце под форму экрана. Бленда из двух частей: первая часть вкручивается в окно очков, вторая часть подвижная, выдвигается и вдвигается в первую, изменяя длину бленды. При просмотре стереопрограммы зритель разворотом окон очков и изменением длин бленд настраивает поля зрения глаз так, чтобы каждый глаз видел свой экран. Декодеры 113, 118, 123, 131, 136 и 141 выполнены идентично декодерам аналога [3, с.7, фиг.10], процесс их работы тот же, выполняют полное восстановление на 100% потоки кодов, которые с частотой 25 МГц поступают на информационные входы дешифраторов соответственно 114, 119, 124, 132, 137, 142. выполненные идентично [8, с.202, Фиг.8.2], и соответственно четырехразрядному двоичному коду старшего разряда в первичном непрерывном двоичном коде выдают на одном из восьми выходов импульс на информационный вход своего накопителя кодов кадра 115, 120, 125, 133, 138, 143, выполненные идентично накопителям кодов кадра прототипа [l, с.8, Фиг.8], каждый включает /фиг.11/ блоки 167_1-1000 регистров по числу строк в кадре, информационными входами являются поразрядно объединенные 1-8 входы блоков 167 регистров, выходами являются параллельные выходы всех блоков 167 регистров, выходов всего 8×10⁶. Управляющими входами являются: первым - первый управляющий вход 25 Гц первого блока 167₁, регистров, подключенный к выходу блока 152 выделения кода КСИ, вторым - объединенные вторые управляющие входы 25 кГц U_выд блоков регистров 167, подключенные к выходу блока 147 выделения ССИ, третьим - объединенные третьи управляющие входы U_д 25 МГц блоков 167, подключенные к четвертому выходу синтезатора 148 частот. Каждый управляющий выход предыдущего блока регистров является управляющим входом для каждого последующего блока 167 регистров, управляющий выход последнего блока 167₁₀₀₀ регистров подключен параллельно к четвертым управляющим входам всех блоков 167 регистров. Блоки 167 регистров выполнены идентично /Фиг.12, 13/, каждый содержит первый 168 и второй 169 ключи, распределитель 170 импульсов и восемь регистров 171_1-8, каждый из 1000 разрядов по числу отсчетов в строке. Информационными входами блока 167 регистров являются поразрядно объединенные третьи входы разрядов регистров 171_1-8. Выходами являются параллельные выходы всех 1000 разрядов регистров 171, всего выходов 8000. Управляющими входами являются: первым - первый управляющий U_от вход 25 Гц первого ключа 168, вторым - сигнальный вход 25 кГц второго ключа 169, третьим - сигнальный вход 25 МГц U_д первого ключа 168, четвертым - управляющий вход U_от второго ключа 169. Выход ключа 168 подключен к входу распределителя 170 импульсов, выходы которого последовательно с первого по 1000 подключены к первым, тактовым, входам разрядов параллельно восьми регистров 171. Последний /1000-й/ выход является управляющим выходом в следующий блок 167₂ регистров и подключен к второму управляющему U_з входу первого ключа 168. Выход второго ключа 169 подключен параллельно к вторым входам разрядов регистров 171_1-8 и к второму управляющему входу своего ключа 169, проходящий один импульс закрывает ключ 169. С накопителей 115, 120, 125, 133, 138, 143 кодов кадра коды в параллельном виде поступают на информационные входы блоков соответственно 116, 121, 126, 134, 139, 144 импульсных усилителей. С приходом сигнала на четвертые управляющие входы блоков 167 регистров /фиг.11/ все коды обоих кадров стереопары выдаются в блоки импульсных усилителей, с выходов которых импульсы соответствующей амплитуды и длительностью 40 мс /25 Гц/ поступают на соответствующие входы элементов матрицы экранов 127, 145. Блок 147 выделения ССИ и блок 152 выделения КСИ выполнены идентично, каждый включает /Фиг.14/ четырехразрядный счетчик 172 импульсов, дешифратор 173, элемент НЕ 174 и два диода Д1, Д2. Счетчик 172 ведет счет пятнадцати импульсов подряд. Информационным входом блока 147 является счетный вход счетчика 172, подключенный к выходу формирователя 110 импульсов, управляющим входом является вход диода Д1, подключенный к выходу формирователя 128 импульсов, выход диода Д1 подключен к управляющему входу U_о счетчика 172. Выходы четырех разрядов счетчика подключены к входам дешифратора 173, выход которого является выходом блока 147 /152/ и подключен через диод Д2 к выходу элемента НЕ 174, а вместе они подключены послы диода Д1 к управляющему входу U_о счетчика 172 импульсов. Код ССИ /КСИ/ из пятнадцати единиц подряд /код 1111/ поступает на счетный вход блока 172, который ведет счет 15-и импульсов подряд, на выходах счетчика 172 появляется код 1111, который дешифрируется дешифратором 173, на выходе блока 147 /152/ появляется импульс, являющийся импульсом ССИ /КСИ/. Когда идет код ССИ, нет кода КСИ, и наоборот /фиг.2/. Начиная со второго кода строки с блока 110, на управляющий вход счетчика 172 пойдут коды видеосигналов, с приходом каждого импульса кода с блока 128 счетчик 172 будет обнуляться и не достигать счета 15. Параллельно на счетный вход поступают импульсы кода с блока 110, в которых есть и единицы и нули, по каждому нулю элемент НЕ 174 выдает импульс, тоже обнуляющий счетчик 172, и с выхода блока 173 импульс через диод Д2 поступает на управляющий U_о вход счетчика 172 и тоже обнуляет его. В результате схемы блоков 147, 152 исключают появление на выходе ложных ССИ и КСИ. Плоскопанельные экраны 127, 145 выполнены идентично, каждый содержит матрицу из элементов по числу строк и отсчетов в них, т.е. 10⁶ /1000×1000/. Каждый элемент матрицы формирует пиксел тремя излучающими ячейками, излучающими основные три цвета В, G, R. Общий вид одного элемента матрицы и вид его сверху на фиг.17 и включает непрозрачный корпус 178 соответствующей формы, объединяющий три излучающие ячейки: левая нижняя 179 излучает красный R цвет, верхняя 180 излучает зеленый G цвет, правая нижняя 181 излучает синий В цвет. Каждая излучающая ячейка содержит во входном торце /со стороны облучения/ микролинзу 182, выполняющую роль микрообъектива, в выходном торце ячейки закреплен цветной светофильтр 183 одного из основных цветов B, G, R. Между микролинзой и цветным светофильтром расположена диафрагма с цилиндрическим корпусом 184, имеющим семь прорезей, в которых друг за другом расположены семь нейтральных микросветофильтров 185_1-7 фиг.18, которые прикреплены к свободным концам семи микропьезоэлементов 186_1-7, первые концы которых с двумя управляющими входами жестко закреплены в корпусе 178 элемента матрицы. Нейтральные микросветофильтры 185_1-7, обслуживающие со второго по восьмой разряды кодов цветовых сигналов, имеют соответствующие коэффициенты поглощения /ослабления/ излучаемого потока света от микролинзы 182, которые приведены в таблице 5,

Таблица 5
Номер разряда в коде	1 старший	2	3	4	5	6	7	8
Микросветофильтр	нет	1851	1852	1853	1854	1855	1856	1857
Коэффициент поглощения	0Х	2Х	4Х	8Х	16Х	32Х	64Х	128Х

На вход микропьезоэлемента с соответствующего импульсного усилителя блока 116 /121, 126/ поступает управляющий импульс кода длительностью 40 мс, по которому срабатывает соответствующий микропьезоэлемент 186 и вводит прикрепленный к его свободному концу микросветофильтр, в поток излучения /фиг.18, 19/, ослабляя его яркость на величину коэффициента поглощения. Принцип работы излучающей ячейки на Фиг.19 состоит в ослаблении яркости потока излучения после микролинзы 182 одним нейтральным светофильтром 185, месторазмещение которого в последовательности микросветофильтров 185_1-7 соответствует разряду /сигнала "1"/ старшего разряда в непрерывном двоичном коде. В отсутствие управляющих импульсов микропьезоэлементы 186_1-7 находятся в ненапряженном состоянии, все микросветофильтры 185 вне потока излучения, из ячейки идет максимальное излучение по яркости, что соответствует коду из одних единиц 11111111. Степень яркости излучения определяется всего лишь одним нейтральным микросветофильтром, ослабляющим яркость излучения соответственно месту размещения старшего разряда в непрерывном двоичном коде, фиг.19, при коде 00011111 в поток излучения вводится микросветофильтр 185₃, ослабляющий яркость с коэффициентом 8^Х: на выход из ячейки идет 12,5% яркости излучения, а 87,5% поглощает микросветофильтр 185₃, при коде 11111111 в поток излучения не вводится ни один микросветофильтр, яркость излучения соответствует 100%. При поступлении управляющего импульса на вход микропьезоэлемента 186 его свободный конец изгибается и вводит свой нейтральный микросветофильтр 185 в поток излучения на 40 мс. Микропьезоэлементами применяются трубчатые пьезоэлементы, работающие на изгиб, надежные при длительной работе [9, с.27]. Излучающие ячейки работают параллельно и синхронно по поступающим одновременно импульсам со всех импульсных усилителей. Излучающие ячейки выполняются максимально миниатюрными, изготавливаются отдельно и объединяются в корпусе элемента матрицы, а экран набирается из элементов. Облучение микролинз 182 выполняется сверхяркими светодиодами белого излучения, расположенными в соответствующем количестве и в соответствующем порядке внутри корпуса экрана на его тыльной стороне. При работе в режиме стереовещания в ФЭП 1 матрица ПЗИ 3 формирует три видеосигнала правого кадра, матрица ПЗИ 8 формирует три видеосигнала левого кадра. Считывание сигналов пикселов с матриц выполняется импульсами 25 МГц с ключа 45 /фиг.1/ по горизонтали и импульсами 25 кГц с ключа 44 по вертикали [2, с.832]. Аналоговые видеосигналы с ПЗИ 3 через диоды Д1-Д3 поступают на входы предварительных усилителей 4-6, с ПЗИ 8 на входы предварительных усилителей 9-11, с которых видеосигналы поступают на кодирование в АЦП 12-17, с выходов которых двоичные коды в параллельном виде поступают в преобразователи "двоичный код-непрерывный двоичный код" 18-23, с выходов которых восьмиразрядные непрерывные двоичные коды в параллельном виде поступают в дешифраторы 24-29, выполняющие выделение старшего разряда кода в непрерывном двоичном коде, с выходов дешифраторов 24-29 сигналы старших разрядов кодов поступают на соответствующие входы шифраторов 30-35, с которых уже четырехразрядные коды старших разрядов кодов поступают в кодеры 36-41, которые выполняют сжатие потока кодов в 4 раза, а сжатые потоки кодов поступают на первый и второй информационные входы формирователя 42 потока кодов с частотой 6,25 МГц. Формирователь 42 потока кодов преобразует параллельные коды в последовательные и заменяет в них представление единиц с импульсов на положительные и отрицательные полусинусоиды тактовой моночастоты 93,75 МГц. На третий и четвертый информационные входы блока 42 поступают четырехразрядные коды звука, на пятый и шестой входы поступают пятнадцатиразрядные коды ССИ и КСИ. Код КСИ является первым кодом в первой строке каждой стереопары /фиг.2/, код ССИ является первым кодом в каждой строке, начиная со второй. Единицы в кодах правого кадра представляются на выходе блока 42 положительными полусинусоидами моночастоты 93,75 МГц, единицы в кодах лев
