Новое изделие и способ его изготовления при обработке материала

Новое изделие и способ его изготовления при обработке материала

Иллюстрации

Показать все

Реферат

Настоящее изобретение относится к держателю инструмента и способу для его изготовления, вследствие чего на держателе инструмента присутствует вибродемпфирующий слой.

Держатели инструмента в обрабатывающих машинах имеют тенденцию к вибрации и вызывают шум при использовании. Такая вибрация нарушает рабочий процесс, оказывая негативное влияние на точность результата. Вибрации также вызывают неприятный беспокоящий шум, что ухудшает окружающую среду вокруг обрабатывающей машины.

Идеальная обрабатывающая машина не вызывает никаких вибраций, и к процессу, который должен быть осуществлен, поступает вся энергия. На практике вибрации возникают всегда, когда различные детали машины воздействуют друг на друга. Поскольку машина работает все хуже и хуже, имеют место изменения ее динамических свойств. Это означает, что в течение различных периодов срока службы машины могут появиться новые типы вибрации. Вибрация может привести к плохому качеству обработки поверхности обрабатываемого изделия и к снижению точности размеров обрабатываемого изделия, к дополнительному износу машины и инструментов, например резцов, что впоследствии приведет, в худшем случае, к непоправимому ущербу.

В ходе обработки материалов, например металла, пластмассы, древесины или композитных материалов, также возникают проблемы, вызванные высоким уровнем шума, в свою очередь вызванным вибрациями от обработки, и шумом машины. Важно, чтобы можно было устранить большую часть вибрационного шума в пределах частотного интервала, который вызывает дискомфорт для человеческого уха. Является желательным, чтобы уровень шума был снижен до значений ниже 80 дБ.

Еще одна проблема состоит в относительно медленной скорости осаждения, пригодной в способах, известных ранее для осаждения вибродемпфирующего материала. Другая проблема с ранее известными способами для осаждения вибродемпфирующего материала состоит в том, что осаждение необходимо осуществлять при относительно высокой температуре, которая может быть вредной для характеристик изделия или осаждаемой рабочей заготовки или обрабатываемой детали. Следовательно, упомянутые способы для осаждения могут, например, повредить внутреннюю и/или внешнюю структуру осаждаемого изделия или обрабатываемой детали или привести к повреждению при отжиге упомянутого изделия или обрабатываемой детали.

Проблема, связанная с режущей пластиной для использования в державках для режущих пластин, состоит в их коротком сроке службы, например, из-за ударов и вибрации. Путем применения вибродемпфирующего слоя между режущей пластиной и державкой для режущей пластины можно снизить или устранить ударные воздействия и таким способом повысить срок службы режущих пластин.

Следовательно, является желательным наличие держателей деталей с демпфированной вибрацией, вследствие чего износ и/или вибрация снижается. Кроме того, было бы желательным наличие держателей деталей с демпфированной вибрацией, которые поддерживают высокую точность и вследствие этого можно избежать усталости материала. Следовательно, является желательным наличие держателя детали с демпфированной вибрацией, что устраняет или ослабляет недостатки, указанные выше.

Настоящее изобретение решает одну или несколько вышеуказанных проблем согласно первой особенности изобретения путем обеспечения устройства для удаления стружки, содержащего вибродемпфирующий материал, причем вибродемпфирующий материал представляет собой материал, осаждаемый в форме нанокластера.

Также настоящее изобретение, согласно второй особенности обеспечивает способ для изготовления устройства для удаления стружки согласно первой особенности, включающий следующие этапы:

a) обеспечения устройства; и

b) осаждения на упомянутое устройство материала в форме нанокластера, который, предпочтительно, представляет собой керамику, что, таким образом, приводит к эффекту демпфирования вибрации в упомянутом устройстве.

Согласно третьей особенности настоящего изобретения обеспечено устройство, получаемое способом согласно второй особенности. Согласно четвертой особенности настоящего изобретения обеспечено использование обрабатываемой детали или изделия, получаемого согласно способу осаждения материала на основе нитрида углерода на обрабатываемую деталь или изделие в реакторе, содержащем магнетронный катод (в котором при применении является предпочтительным, чтобы упомянутый нитрид углерода состоял из нано- и/или субнаномерных кластеров/агрегатов), причем упомянутый способ включает

(a) обеспечение того, чтобы катод обладал магнитным полем (предпочтительно, магнетроноподобным магнитным полем) в реакторе;

(b) помещение обрабатываемой детали или изделия в реактор;

(c) введение в реактор одного или нескольких углеродсодержащих технологических газов и химически активных газов;

(d) подачу электроэнергии к технологическому газу и химически активному газу с образованием плазмы для разложения технологического газа на радикалы и дальнейшего осаждения углеродного материала на подложку, представляющую собой обрабатываемую деталь или изделие, и ионизации химически активного газа для повышения скорости хемосорбции азота в углерод; и

(e) откачку газов после разложения и хемосорбции из камеры, в устройстве для применения удаления стружки, предпочтительно, в резцах, наиболее предпочтительно, в инструментах, которые являются устройствами для токарной обработки, расточки, сверления, раззенковывания, резьбонарезания, размалывания, вычерчивания диаграмм, удаления заусенцев, проходки и/или протяжки. Магнитное поле может иметь различную топологию. Является предпочтительным, чтобы оно могло быть магнетроноподобным магнитным полем. В вышеописанном способе согласно четвертой особенности изобретения одним из краеугольных камней является процесс CVD (химическое осаждение из паровой фазы), который облегчает крекинг углеродсодержащих газов, таких как метан, ацетилен, оксид ацетилена, диоксид углерода на радикалы, и, следовательно, способствует осаждению углеродсодержащих радикалов на обрабатываемую деталь или изделие. Другим краеугольным камнем является оборудование для PVD (физического осаждения из паровой фазы), которое используют в упомянутом способе.

Согласно пятой особенности настоящего изобретения обеспечена компьютерная программа, хранящаяся на носителе данных для осуществления способа согласно третьей особенности.

На протяжении всего настоящего описания предполагается, что выражение «устройство для применения удаления стружки» охватывает любые инструменты для удаления стружки, стационарные или вращающиеся, такие как инструменты для токарной обработки, размалывания, сверления, удаления заусенцев, протяжки или проходки, и т.д., или режущие кромки, или режущие пластины для использования в упомянутых инструментах, и стопорные устройства для упомянутых инструментов для удаления стружки, такие как конусные втулки, держатели инструмента, монтажные устройства, и т.д., для монтажа в станочную систему.

Существуют два основных подхода в проектировании демпфирования: пассивное и активное демпфирование. В способах пассивного демпфирования используют материалы с высокой демпфирующей способностью в конструкции машины и/или в применении демпфирующих слоев между деталями машин. Эти способы просты и надежны. В активном демпфировании использованы датчики и приводы, и его можно использовать для низкочастотного возбуждения. Настоящее изобретение относится к пассивному подходу.

Демпфирования вибрации можно достигнуть путем нанесения демпфирующего материала на целевую машину. Демпфирующая способность материалов относится к способности преобразования энергии механической вибрации в тепловую энергию за счет внутреннего трения между областями или границами фаз. Этот механизм является характерным для сплавов металлов. Другой механизм трансформации энергии вибрации в тепло реализован в вязкоэластичных материалах. Они представляют собой вязкоэластичные полимерные пластмассы или эластомеры. Эти материалы известны как вязкоэластичные, поскольку они обладают свойствами как вязких (рассеяние энергии), так и эластичных (накопление энергии) материалов.

Металлические сплавы с высокой демпфирующей способностью, тогда как они обладают лучшими демпфирующими свойствами, чем обычные металлы, не обеспечивают того же уровня демпфирования, что и вязкоэластичные материалы. См. патент US 5573344 и патентную заявку US 2005084355. Однако вязкоэластичные материалы эффективны в основном только для небольшого диапазона температур и обладают плохими трибологическими характеристиками.

Слабое демпфирующее свойство сплавов по сравнению с эластомерами, в частности, вызвано большими размерами материалов, задающих области, которые строго ограничивают поверхность трения границы между областями. Характеристический размер области составляет примерно 1-20 мкм. См.: Y. Liu, G. Yang, Y. Lu, L. Yang, Damping behaviour and tribological properties of as-spray-deposited high silicon alloy ZA27, Journal of materials processing technology, 87 (1999) 53-58 и K.K. Jee, W.Y. Jang, S.H. Baik, M.C. Shin, Damping mechanism and application of Fe-Mn based alloys, Materials science and Engineering A273-275 (1999) 538-542. В общем смысле, можно говорить о типичном размере области металлических сплавов величиной до сотен микрометров.

Вязкоэластичные полимеры, такие как акриловый вязкоэластичный полимер, образованы длинноцепными молекулами. Наиболее распространенными, с коммерческой точки зрения, являются линейные, разветвленные и сетевые структуры. Характерная толщина вязкоэластичного демпфирующего слоя, который демонстрирует высокую демпфирующую способность, составляет примерно сотни микрометров (столько же, сколько составляет размер области в сплавах). См. патент US2005084355 и 3M™ Damping Foil 2552, Product description, Industrial adhesives and tape division, 3M centre, Building 21-1W-10, 900 Bush Avenue, St. Paul, USA.

Таким образом, можно сделать вывод, что в настоящее время технология демпфирования вибрации основана на нанесении покрытий, обладающих хорошими трибологическими, но плохими демпфирующими свойствами, или наоборот, плохими трибологическими и хорошими демпфирующими свойствами.

Можно подытожить, что настоящее изобретение представляет собой в известном смысле создание нового типа покрытий, которые сочетают в себе хорошие трибологические и вибрационно-демпфирующие свойства. Более того, новые вибрационно-демпфирующие покрытия обладают замечательной демпфирующей способностью уже при толщине на уровне десятков микрон, и их можно использовать в микротехнологии. С точки зрения достижения этих свойств, настоящее изобретение относится к субнано- и наноструктурным материалам, в которых имеются демпфирующие слои (покрытия), нанесенные между контактирующими деталями машин.

Данный подход является эффективным для демпфирования по следующим причинам.

1. В системах механической конструкции на поверхности контакта между двумя деталями существует контактная жесткость и контактное демпфирование. Они оказывают большое влияние на характеристики, особенно на динамические характеристики всей системы. Поверхности контакта часто представляют собой самые слабые звенья во всей механической структурной системе. Поэтому демпфирование и его важность в структурах приобретают все более и более важное значение для контроля нежелательных эффектов вибрации.

2. Материалы, установленные в субнано- и наномерных областях, обладают в несколько десятков раз большей поверхностью между областями при той же толщине демпфирующего слоя. Поэтому эффективность преобразования энергии вибрации в тепло под действием трения между поверхностями областей в несколько десятков раз больше по сравнению с материалами, установленными в микромерных областях.

На протяжении всего настоящего описания считается, что выражение «фазы демпфирующего материала» охватывает области, или агрегаты, или кристаллиты, или кластеры, или слои, составляющие материал.

Устройство, которое может представлять собой, например, держатель инструмента, режущую пластину, сверло или зачистной круг, может состоять из в основном чистого металла или сплава (например, стали), содержащего два или более различных металлов, помимо вибродемпфирующего (демпфирующего вибрацию) материала (который, предпочтительно, представляет собой керамический материал), который добавляют, как было указано, согласно второй особенности настоящего изобретения.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, в котором упомянутый материал представляет собой керамический материал.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, в котором упомянутое устройство является съемным или стационарным.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, в котором упомянутый керамический материал присутствует в виде слоя на поверхности упомянутого устройства, причем упомянутый слой составляет от 1 мкм до 1 см, предпочтительно, от 1 мкм до 1000 мкм, наиболее предпочтительно, от 50 до 500 мкм.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, в котором упомянутый наномерный кластер упомянутого керамического материала обладает размером 0,5-100 нм.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, в котором упомянутый керамический материал выбран из группы, состоящей из CN_x, TiN, TiAlN, Al₂O₃ или их смесей.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, в котором упомянутый керамический материал представляет собой CN_x.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, в котором нанесенный демпфирующий материал представляет собой композитный материал, скомпонованный в виде многослойной структуры, которая состоит из чередующихся слоев металла или соединений металла одного вида и металла или соединений металла другого вида.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, в котором нанесенный демпфирующий материал представляет собой композитный материал, скомпонованный в виде многослойной структуры, которая состоит из чередующихся слоев металла и нитрида металла.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, в котором нанесенный демпфирующий материал представляет собой композитный материал, скомпонованный в виде многослойной структуры, которая состоит из чередующихся слоев металла и оксида металла.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, в котором нанесенный демпфирующий материал представляет собой композитный материал, скомпонованный в виде двухслойной структуры, которая состоит из слоя вязкоэластичного материала и слоя нитрида углерода, причем предпочтительно, чтобы упомянутый слой нитрида углерода представлял собой поддерживающий слой. Упомянутый вязкоэластичный слой может содержать демпфирующую фольгу 3M™ Damping Foil 2552 (см. Описание изделия, Промышленные адгезивы и липкие ленты, 3M центр, строение 21-1W-10, 900 Буш Авеню, Сент-Пол, США).

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, в котором однородность толщины вибродемпфирующего слоя составляет 0,1-10%.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, в котором вибродемпфирующий слой в форме наномерных кластеров содержит множество подслоев в сверхрешетке, количество которых составляет 10-10000, предпочтительно, 100-1000.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, причем упомянутое устройство представляет собой держатель инструмента, режущую пластину, сверло, зачистной круг, расширитель (выскабливающий резец), цанговый патрон или крепежное устройство.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, причем упомянутое устройство представляет собой держатель инструмента (1), содержащий

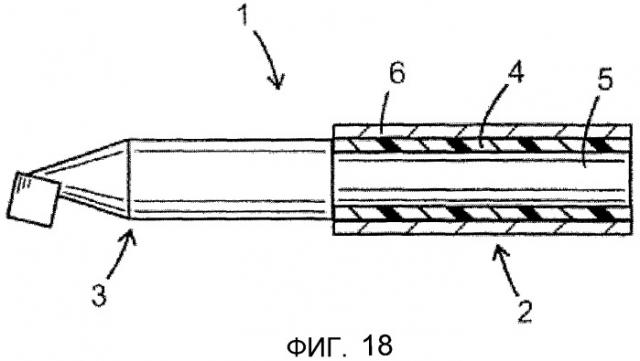

- вал (2), который предназначен для установления в обрабатывающей машине или в держателе инструмента обрабатывающей машины;

- головку (3), которая предназначена для того, чтобы на ней был установлен резец (режущая пластина); и

- вибродемпфирующий материал (4), установленный таким образом, чтобы резец находился в контакте с обрабатывающей машиной исключительно через вибродемпфирующий материал (4). Упомянутый держатель инструмента может иметь режущую пластину, постоянную или съемную, т.е. заменяемую.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, в котором упомянутый вибродемпфирующий материал присутствует в виде тонкого слоя на поверхности упомянутого держателя инструмента, предпочтительно, в основном только на поверхности, которая должна находиться в контакте с режущей кромкой/пластиной и/или на поверхности, которая должна находиться в контакте с обрабатывающей машиной, который удерживает упомянутый держатель инструмента или держатель инструмента обрабатывающей машины, удерживающего упомянутый держатель инструмента. Режущая пластина/кромка, кроме того, может быть осаждена с упомянутым вибродемпфирующим материалом на одной или всех поверхностях.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, в котором обеспечен вал (2) с полостью.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, в котором полость представляет собой рассверленный цилиндр.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, которое представляет собой держатель инструмента, в котором снабжены вибродемпфирующим материалом, по меньшей мере, те части поверхности (5) вала (2), которые предназначены для того, чтобы находиться в контакте с обрабатывающей машиной или с держателем инструмента обрабатывающей машины, удерживающего упомянутый держатель инструмента.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, в котором полная поверхность устройства обеспечена вибродемпфирующим материалом.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, в котором вибродемпфирующий материал (4) окружает поверхность (5) вала (2).

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, в котором вал (2) и головка (3) представляют собой две отдельные детали, соединенные через вибродемпфирующий материал (4).

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, предназначенное для использования во вращающемся режущем инструменте.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, в котором упомянутый вращающийся режущий инструмент представляет собой фрезу, пазовую фрезу или концевую фрезу.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, предназначенное для использования с керамическими режущими пластинами, алмазными режущими пластинами, режущими пластинами на основе кубического нитрида бора (КНБ), режущими пластинами на основе быстрорежущей стали (HSS) или режущими пластинами на основе карбида (твердого сплава).

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечено устройство, причем упомянутое устройство представляет собой сверло или зачистной круг, содержащий вал, снабженный вибродемпфирующим материалом.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечен способ, в котором упомянутое устройство является съемным или стационарным.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечен способ, в котором упомянутый керамический материал осаждается в виде тонкого слоя на поверхности упомянутого устройства.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечен способ, в котором упомянутый керамический материал осаждается в виде тонкого слоя на поверхности упомянутого устройства, в котором упомянутый слой составляет от 1 мкм до 1 см, предпочтительно, от 1 мкм до 1000 мкм, наиболее предпочтительно, от 50 до 500 мкм.

Согласно предпочтительному варианту воплощения первой особенности настоящего изобретения обеспечен способ, в котором упомянутый наномерный кластер упомянутого керамического материала имеет размер 0,5-100 нм.

Согласно предпочтительному варианту воплощения второй особенности настоящего изобретения обеспечен способ, в котором упомянутый керамический материал представляет собой нитрид металла или оксид металла, предпочтительно, выбранный из группы, состоящей из CN_x, TiN, TiAlN, Al₂O₃ или их смесей; в качестве наиболее предпочтительного используют CN_x. Виброизоляционные материалы также могут быть основаны только на керамике, или на металлах, или на металлокерамических композитах. Можно использовать следующую наноструктурную керамику: CN_x - нитрид углерода, TiN - нитрид титана, Al₂O₃ - оксид алюминия, наномерные многослойные структуры (сверхрешетки), которые установоены таким образом, чтобы возникало связывание друг с другом между слоями из различных металлов или керамики, или металла и керамики. Следовательно, предпочтительный вариант воплощения настоящего изобретения относится к нитриду углерода - CN_x, нитриду титана - TiN, оксиду алюминия - Al₂O₃ и/или композитным материалам, образованным этими материалами. Предпочтительным материалом является CN_x. Этот материал демонстрирует свойства, которые являются типичными для сплавов металла, а также для вязкоэластичных полимеров. Хорошо известно, что вышеупомянутые материалы обладают превосходными трибологическими свойствами и широко используются в технологии, в частности, в качестве твердых покрытий для режущих инструментов, а также для декоративных покрытий. Было обнаружено, что слой CN_x, нанесенный между двумя прикрепленными друг к другу другими деталями машины (неподвижный стык), проявляет замечательную демпфирующую способность уже при толщине слоя 30-50 микрометров и обладает демпфирующими свойствами, практически такими же, как и у вязкоэластичных полимеров. Настоящее изобретение также относится, как было указано выше, к композитным материалам, которые образованы вязкоэластичным слоем или ограничивающим слоем на основе CN_x или TiN, а также к композитам, образованным нано- и микрослойными сверхрешетками типа металл-металл или металл-керамика. Содержание азота в материале CN_x показано как «x» атомных процентов, что составляет 10-50%.

Согласно предпочтительному варианту второй особенности настоящего изобретения обеспечен способ, в котором осаждение на этапе b) осуществляют с использованием технологии осаждения магнетронным распылением, такой как технология с использованием постоянного тока, радиочастот, импульсов, импульсов высокой мощности, технологии нанесения химически активного покрытия или электродуговой технологии, такой как технология управляемого или неуправляемого дугового или химического парового осаждения (CVD), такая как технология радиочастот, постоянного тока, низкого давления, высокого давления, плазменно-стимулированная технология, или технология физического осаждения из паровой фазы (PVD), или технология плазменной струи, или сочетание упомянутых технологий; предпочтительно, используют технологии PVD и CVD.

Согласно предпочтительному варианту воплощения второй особенности настоящего изобретения обеспечен способ, в котором этап осаждения b) осуществляют с использованием газообразного Ar, N, CH₄, или C₂H₂, или CO, или CO₂, или их сочетания.

Согласно предпочтительному варианту воплощения второй особенности настоящего изобретения обеспечен способ, в котором этап осаждения b) осуществляют при температуре упомянутого изделия или обрабатываемой детали, равной 50-1500°C, предпочтительно, при температуре 50-400°C.

Согласно предпочтительному варианту воплощения второй особенности настоящего изобретения обеспечен способ, в котором нанесенный демпфирующий материал представляет собой композитный материал, сформированный в виде многослойной структуры, которая состоит из чередующихся слоев металла или соединений металла одного вида и металла или соединений металла другого вида.

Согласно предпочтительному варианту воплощения второй особенности настоящего изобретения обеспечен способ, в котором нанесенный демпфирующий материал представляет собой композитный материал, сформированный в виде многослойной структуры, которая состоит из чередующихся слоев металла и нитрида металла.

Согласно предпочтительному варианту воплощения второй особенности настоящего изобретения обеспечен способ, в котором нанесенный демпфирующий материал представляет собой композитный материал, сформированный в виде многослойной структуры, которая состоит из чередующихся слоев металла и оксида металла.

Согласно предпочтительному варианту воплощения второй особенности настоящего изобретения обеспечен способ, в котором нанесенный демпфирующий материал представляет собой композитный материал, сформированный в виде двухслойной структуры, которая состоит из вязкоэластичного слоя и слоя нитрида углерода, предпочтительно, упомянутый слой нитрида углерода представляет собой ограничивающий слой.

Согласно предпочтительному варианту воплощения второй особенности настоящего изобретения обеспечен способ, в котором однородность толщины вибродемпфирующего слоя составляет от 0,1 до 10%.

Согласно предпочтительному варианту воплощения второй особенности настоящего изобретения обеспечен способ, в котором вибродемпфирующий слой в форме наномерного кластера содержит множество подслоев в сверхрешетке, число которых составляет 10-10000, предпочтительно, 100-1000.

Согласно предпочтительному варианту воплощения второй особенности настоящего изобретения обеспечен способ, в котором осаждение на этапе b) осуществляют в реакторе, обеспеченном (не обязательно) мишенью на магнетронном катоде в упомянутом реакторе;

содержащем катод и анод, разделенные магнитным полем, и путем

(a) обеспечения того, чтобы катод обеспечивал магнетроноподобное магнитное поле в реакторе;

(b) помещения устройства в камеру;

(c) введения одного или нескольких углеродсодержащих технологических газов и химически активного газа в камеру;

(d) подачи электроэнергии к технологическому газу и химически активному газу с образованием плазмы для разложения технологического газа на радикалы и в дальнейшем для осаждения углеродного материала на устройство и ионизации химически активного газа для повышения скорости хемосорбции азота в углерод; и

(e) выпуска газов из камеры после разложения и хемосорбции.

Согласно предпочтительному варианту воплощения второй особенности настоящего изобретения обеспечен способ, в котором устройство вращается при скорости примерно 0,25 об/мин.

Согласно предпочтительному варианту воплощения второй особенности настоящего изобретения обеспечен способ, в котором технологические газы представляют собой ацетилен, и/или метан, и/или оксид углерода, и/или диоксид углерода, а химически активный газ представляет собой азот, и является предпочтительным, чтобы соотношение между технологическим газом и химически активным газом составляло примерно 1/10-10/1, а наиболее предпочтительным является, чтобы соотношение между ацетиленом и/или метаном и азотом составляло примерно 50/50.

Согласно предпочтительному варианту воплощения второй особенности настоящего изобретения обеспечен способ, в котором давление в реакторе составляет от 10^-4 Торр до 1000 Торр, предпочтительно, от 10^-3 Торр до 10 Торр.

Согласно предпочтительному варианту воплощения второй особенности настоящего изобретения обеспечен способ, в котором амплитуда тока составляет примерно 1-1000 A, предпочтительно, 5-6 A, длительность импульса составляет примерно 10 мкс - 10 с, а частота составляет примерно 0,1-10000 Гц.

Согласно предпочтительному варианту воплощения второй особенности настоящего изобретения обеспечен способ, в котором импульсная мощность составляет примерно 100 Вт - 1 МВт, предпочтительно, примерно 1-3 кВт.

Согласно предпочтительному варианту воплощения второй особенности настоящего изобретения обеспечен способ, который сочетает в себе процесс крекинга на основе химического осаждения из паровой фазы и оборудование для крекинга на основе физического осаждения из паровой фазы, где катод обладает сбалансированным или несбалансированным магнетроноподобным магнитным полем.

Согласно предпочтительному варианту воплощения второй особенности настоящего изобретения обеспечен способ, в котором импульсный электрический разряд анодно-катодного тока бывает нормальным или аномальным, или переходным от аномального к току дугового тлеющего разряда.

Согласно предпочтительному варианту воплощения второй особенности настоящего изобретения обеспечен способ, в котором напряженность магнитного поля при осаждении составляет 0,01-0,3 Тл, предпочтительно, не более 300 Гс.

Согласно предпочтительному варианту воплощения второй особенности настоящего изобретения обеспечен способ, в котором упомянутое устройство представляет собой держатель инструмента, режущую пластину, сверло, зачистной круг, цанговый патрон или крепежное устройство.

Настоящее изобретение, следовательно, также обеспечивает вал, предназначенный для того, чтобы быть установленным в держателе инструмента обрабатывающей машины или непосредственно в обрабатывающей машине, головку, на которой должен быть установлен резец, и вибродемпфирующий материал, установленный таким образом, чтобы резец находился в контакте с обрабатывающей машиной исключительно через вибродемпфирующий материал, причем вибродемпфирующий материал представляет собой керамический материал. Таким образом, держатель инструмента не находится в непосредственном контакте с обрабатывающей машиной, и соответствует, таким образом, условиям, требуемым для демпфирования вибраций, в значительной степени.

Из-за малой толщины демпфирующих слоев, сформированных из наноструктурных материалов, можно использовать любые стандартные технологии осаждения слоев. Их примеры приведены выше, но они ими не ограничены: технология химического осаждения из паровой фазы (CVD), технология физического осаждения из паровой фазы (PVD), электродуговая технология и технология плазменной струи. Было обнаружено, что для уменьшения температуры обрабатываемой детали, т.е. держателя инструмента, путем использования технологии CVD и PVD для изготовления демпфирующих материалов, и ее прикрепления, может являться необходимым увеличение плазменной части газа и пара твердых частиц в потоках, текущих по направлению к частям, образующим стыки. В случае плазменного метода, температура рабочего изделия может находиться в диапазоне ниже 400 градусов Цельсия.

Способ согласно вышеуказанному предпочтительному варианту воплощения может содержать этап осаждения b), осуществляемый путем использования электрического разряда с током примерно 100 A, в течение примерно 20-40 мс на импульс, напряжением примерно 500 В, температурой примерно 20-200°C, предпочтительно, примерно 130-170°C, и при частоте примерно 10 Гц.

Характерные размеры областей или гранул для материалов, которые используют в настоящее время для демпфирования вибрации, находятся в диапазоне от десятков микрон до сотен микрон, а соответствующая толщина демпфирующих слоев находится в диапазоне от миллиметров до десятков миллиметров. Другое преимущество настоящего изобретения состоит в том, что было обнаружено, что толщина слоев наноструктурных материалов на держателях инструментов, упомянутых выше, проявляет высокую демпфирующую способность в диапазоне от десятков микрон до сотен микрон. На практике это означает, что при применении этих вышеупомянутых керамических материалов для демпфирования вибрации в уже разработанных и используемых и используемых механических стыках вообще не требуется наличие более ранних толщин слоев.

Мощные импульсные разряды в поперечном электрическом и магнитном полях (так называемые E Х B разряды) используются в способе согласно третьей особенности настоящего изобретения, и этот вид электрических разрядов используется в системе, содержащей анод и катод, разделенные магнитным полем, в частности, разрядные электроды могут представлять собой анод и катод, обладающие вблизи катода магнетроноподобным магнитным полем. Отличными свойствами плазменной технологии являются крайне высокая реакционная способность плазмы, очень высокая скорость осаждения, максимальная адгезия и возможность воздействия на плазму со стороны электрического и магнитного полей.

Демпфирующий эффект, как полагают, является результатом создания наноструктур, сформированных в керамическом материале в ходе осуществления способа согласно второй особенности изобретения. Однако эта гипотеза не является обоснованной, поскольку ее следует рассматривать в связи с любым способом согласно объему настоящего изобретения. Держатели инструмента, полученные способом согласно второй особенности изобретения, проявляют повышенную способность к возникновению демпфированных механических колебаний. Считается, что повышенные демпфирующие свойства этих материалов достигаются за счет эффективной трансформации механической энергии в тепло путем трения между наномерными областями или гранулами, или крупными молекулами, образующими материалами. Керамические материалы, таким образом, можно эффективно использовать для демпфирования вибрации в обрабатываемых деталях, в частности, в механических стыках.

Демпфирование можно использовать для предотвращения преждевременной усталости за счет ослабления амплитуд колебаний и подавления нежелательности резонансов. Вследствие нанесения демпфирующего материала на целевую структуру, механическая энергия может рассеиваться за счет преобразования ее в тепловую энергию.

В системе механической структуры существует контактная жесткость и контактное демпфирование на границе двух деталей. Они оказывают сильное влияние на свойства, особенно на динамические свойства всей системы. Границы раздела между деталями часто являются слабейшими звеньями во всей системе механической структуры. Структурная вибрация является наибольшей конструкционной проблемой и в большинстве случаев проектировщики стараются минимизировать амплитуды вибрации для устранения опасности усталостного разрушения.

Любая машина имеет тенденцию к вибрации. Общим подходом является осаждение слоя между состыкованными деталями для демпфирования вибрации. Самые распространенные демпфирующие слои состоят из вязкоэластичного материала или смолы. Настоящее изобретение относится к другим видам материалов для демпфирования. Это субнано- и наноструктурные материалы, такие как CN_x, TiN, TiAlN, и Al₂O₃. Предпочтительным материалом является нитрид углерода - CN_x. Было обнаружено, что слои этих материалов, наносимые между состыкованными деталями машин, демонстрируют эффективную трансформацию
