Мобильный боевой лазерный комплекс и способ повышения боевой эффективности мобильного боевого лазерного комплекса

Мобильный боевой лазерный комплекс и способ повышения боевой эффективности мобильного боевого лазерного комплекса

Иллюстрации

Показать все

Реферат

Изобретение относится к области вооружения, а именно к средствам и способам ведения оборонительных действий с применением нескольких управляемых лучей лазера с ядерной накачкой невероятной мощности. Код изделия «Чистое небо».

Газодинамический лазер Г.Л. [1-4] - газовый лазер, в котором инверсия населенностей создается в системе колебательных уровней энергии молекул газа путем адиабатического охлаждения нагретых газовых масс, движущихся со сверхзвуковой скоростью. Г.л. состоит из нагревателя, сверхзвукового сопла (или набора сопел, образующих т.н. сопловую решетку), оптического резонатора и диффузора. В нагревателе происходит тепловое возбуждение специально подобранной смеси газов (в результате сгорания топлива или подогрева с помощью электрических разрядов и ударных волн). При течении газа в сверхзвуковом сопле смесь быстро охлаждается. Необходимая для возбуждения генерации инверсия населенностей энергетических уровней рабочего компонента смеси достигается, если: 1) скорость опустошения (релаксации) нижнего уровня лазерного перехода в процессе расширения выше скорости релаксации верх. уровня; 2) время опустошения верх. уровня больше характерного т.н. газодинамич. времени (времени движения газа до резонатора). Если для определения пары энергетических уровней эти условия выполнены, то из-за сильной зависимости времен релаксации от температуры и плотности газа, начиная с некоторого момента от начала расширения, быстрое падение населенности верх. уровня сменяется медленным, тогда как населенность нижнего продолжает уменьшаться с заметной скоростью. Часть избыточной энергии верх. уровня может быть трансформирована в резонаторе в энергию лазерного луча. Диффузор служит для торможения потока и повышения давления газа, который выбрасывается в атмосферу.

Активная среда. Указанным требованиям наиб. полно отвечают колебательному состоянию молекул, обладающие большими временами жизни (по сравнению с электронными и вращательными уровнями). Процессы колебательной релаксации позволяют осуществить: полную инверсию колебательных уровней и т.н. частичную колебательно-вращательную инверсию. В соответствии с этим "рабочими" частицами Г.л. служат как многоатомные, так и двухатомные гетероядерные молекулы, имеющие, в отличие от гомоядерных молекул, разрешенные колебательно-вращательные переходы.

Первым и наиб. распространенным является Г.л. на полной колебательной инверсии между уровнями 00⁰1 и 10⁰0 (или 02⁰0) молекулы СО₂. Соответствующие длины волн генерации λ=10,4-9,4 мкм (рис.2). Уровень 00⁰1 соответствует асимметричным колебаниям молекулы СО₂, уровни 10⁰0 и 02⁰0 - колебаниям деформационного и симметрического типов. Однако в чистом СО₂ необходимое соотношение времен релаксации этих уровней не выполнено. Это соотношение сдвигается в нужную сторону при добавлении определенного кол-ва молекул Н₂, Н₂О, атомов Не и др. Их столкновения с молекулами CO₂ опустошают нижние лазерные уровни (10⁰0 и 02⁰0) значительно быстрее, чем уровень 00⁰1. Увеличение запаса колебательной энергии в охлажденном газе достигается также введением в газовую смесь в форкамере донорного газа, молекулы которого релаксируют медленно и способны быстро передавать запасенную в них энергию на уровни, соответствующие асимметричным колебаниям молекулы CO₂. Роль донорного газа обычно выполняют возбужденные молекулы N₂, колебательные уровни которых близки к уровням молекулы СО₂.

Г.л. на продуктах сгорания является простейшим Г.л., имеющим практическое значение. В форкамере сжигается углеродсодержащее топливо в воздухе, горячие продукты сгорания пропускаются через сопловой аппарат и резонатор. В зависимости от используемого топлива и условий его сжигания давление p₀, температура Т₀ и хим. состав продуктов в форкамере меняются в широких пределах (p₀=5-100 атм, T₀=1500-3000 К).

Таким способом, как правило, не удается получить высокой эффективности. Г.л. на продуктах сгорания имеет низкий кпд Это обусловлено тем, что только 7-10% от энергии сгорания идет на возбуждение колебательного уровней молекулы CO₂. Кроме того, из-за релаксации потерь энергии в потоке, невысокого отношения энергии кванта лазерного излучения к энергии кванта, необходимого для возбуждения асимметричного колебания молекулы СО₂ (квантового кпд), и относительно небольшой эффективности резонатора не весь энергозапас может быть трансформирован в лазерное излучение. Реально в Г.л. на продуктах сгорания энергия, излучаемая на единицу массы сжигаемой смеси (уд. энергия излучения) а показатель усиления α≤0,5-1,0 М^-1.

Другие типы Г.л. Один из путей повышения эффективности Г.л. состоит в снижении релаксации потерь запасенной колебательной энергии. Из-за сравнительно высоких скоростей релаксации колебательных уровней молекулы CO₂ практически вся теряемая средой энергия преобразуется в теплоту, причем это происходит в околокритической части сопла, где высоки температура и плотность газа. Отсутствие СО₂ в этой части потока снижает до минимума потери энергии. Поэтому необходимое кол-во СО₂ вводят в поток возбужденного донорного газа в сверхзвуковую или околозвуковую часть сопла. При этом температура вводимого СО₂ может быть низкой В таком варианте Г.л. (Г.л. "с подмешиванием") появляется дополнит, возможность повышения полного числа колебательно возбужденных молекул за счет нагревания донорного газа до более высоких температур T₀=4000-5000 К. Уд. энергия излучения достигает 50-100 кДж/кг, показатель усиления 3-5 м^-1 полный кпд ~2-3%.

Эффективность Г.л. повышается и в том случае, когда хотя бы часть запасенной энергии удается преобразовать в лазерное излучение с большим квантовым кпд. В случае СО₂ эта возможность связана с т.н. каскадной генерацией одновременно на двух переходах 00⁰1-10⁰0(02⁰0) и 10⁰0(02⁰0)-01¹0. Последняя имеет квантовый кпд 71,6%. Условия для возникновения двухчастотной генерации более жесткие, чем в одночастотном режиме. Они легче достигаются в Г.л. "с подмешиванием". По мере вывода каскадного излучения из резонатора внутренняя энергия системы падает и условие двухчастотной генерации перестает выполняться. Оставшаяся в среде колебательная энергия (верх. переход) трансформируется в лазерное излучение следующим, расположенным ниже по потоку резонатором, настроенным на переходы 00⁰1-10⁰0(02⁰0).

Г.л. на СО₂ работают также на др. колебательных переходах, напр. на переходах 03¹0-10⁰0, 03¹0-02²0 и 02⁰0-01¹0 (λ=18,4, 16,7 и 16,2 мкм). В этом случае необходимы замораживание как можно большей энергии в системе уровней деформации и симметричных колебаний молекулы и охлаждение газа до температур Наилучшие результаты получены для смесей СО₂ с Ar и Ne и сопловых аппаратов с большими степенями расширения. В качестве рабочего компонента в Г.л. используются и др. трехатомные молекулы (N₂O, COS, CS₂).

Действие др. типа Г.л. основано на инверсии в системе колебательно-вращательных уровней в двухатомных гетероядерных молекулах (СО, HCl и др.). Инверсия возникает между вращательными подуровнями различных возбужденных колебательных уровней. Если это возбуждение мало, то вращательные подуровни, между которыми имеется инверсия, соответствуют очень большим значениям вращательного квантового числа, а потому имеют малую населенность. Это, в свою очередь, определяет малый показатель усиления, недостаточный для возбуждения генерации. Генерация возбуждается, если т.н. колебательная температура T_кол (эфф. температура, с которой заселены колебательные уровни) и температура газа Т находятся в соотношении - T_кол/T>>1. Наиб. высокое значение T_кол расширяющегося газа может быть сохранено в системе слабо релаксирующих уровней, напр., в системе уровней молекулы СО (λ=5 мкм). Необходимое охлаждение газа достигается в сопловых аппаратах с высокой степенью расширения.

Известна система залпового огня по пат. РФ №2277687, кл. F43F 3/04, опубл. 10.06.2006 г., которая содержит колесное шасси с боевой рубкой, пакет трубчатых направляющих с винтовыми пазами и приводы горизонтального и вертикального наведения пакета трубчатых направляющих. На пакете трубчатых направляющих дополнительно размещена гироскопическая система измерения углов наведения пакета трубчатых направляющих, а в боевой рубке размещены пульт установки углов наведения пакета трубчатых направляющих и устройство сравнения, причем выходы гироскопической системы измерения и пульта установки углов наведения электрически связаны со входом устройства сравнения. Выход устройства сравнения электрически связан с приводами горизонтального и вертикального наведения пакета трубчатых направляющих, а удаление продольной оси каждой трубчатой направляющей от осей горизонтального и вертикального наведения пакета трубчатых направляющих не превышает величины, определяемой заданным математическим выражением.

Недостаток - ручная перезарядка комплекса после каждого залпа.

Известен сочлененный самоходный зенитный ракетный комплекс по патенту на изобретение №2273815 от 01.11.2004 г. Это изобретение относится к области вооружения, в частности к зенитному ракетному комплексу, который выполнен в виде базовой машины, содержащей две крайние и одну центральную подвешенную между ними секцию посредством автоматического устройства, с возможностью расцепления крайних секций от центральной. Центральная секция снабжена радиолокационной станцией подсвета целей и наведения ракет. На крайние секции установлены пускозаряжающие установки с дублирующими пультами управления и системой запуска зенитных управляемых ракет. Реализация комплекса позволяет повысить его маневренность и сократить длину колонны в ходе марша. Однако способ стрельбы из данного комплекса имеет ряд недостатков;

- невозможность осуществлять стрельбу реактивными снарядами залпом, очередями и вообще снарядами типа «Смерч», «Ураган», «Град» и др. подобного класса;

- невозможность транспортировать, заряжать такими реактивными снарядами пусковые установки;

- значительное снижение скорости перемещения на марше при достижении боевой позиции, так как он находится на гусеничном ходу;

- невозможность подвоза боевых снарядов после выпуска их первым залпом по противнику.

Однако у противопоставленного комплекса имеются и некоторые общие признаки стрельбы с заявляемым способом стрельбы из предлагаемого комплекса - это возможность заряжания пусковой установки боевыми снарядами на боевой позиции и возможность транспортирования этих боевых снарядов на марше до боевой позиции.

Целью этого изобретения является повышение боевой эффективности стрельбы реактивными снарядами типа «Смерч» залпом, очередями и одиночными выстрелами за счет обеспечения быстрой зарядки боевой машины с пусковой установкой комплектом реактивных снарядов с помощью транспортно-заряжающей машины комплекса, находящейся непосредственно и постоянно вместе с боевой машиной, на которой размещена пусковая установка.

Известен боевой комплекс залпового огня по патенту РФ №2400692, МПК F41F 3/04, опубл. 27.10.2010 г, прототип. В этом боевом комплексе залпового огня реактивными снарядами, содержащем боевую машину с пусковой установкой в верхней части, и одну транспортно-заряжающую машины на многоколесном шасси.

Боевой комплекс имеет множество недостатков:

Низкая живучесть этого боевого комплекса. Он не имеет собственной брони, пушечного и стрелкового вооружения для ведения ближнего боя после выполнения стрельб реактивными снарядами. Боеготовность и огневая мощь комплекса очень низкая, его перезарядка осуществляется долго и в неудобном взаимном расположении машин комплекса.

Известен лазер с ядерной накачкой по патенту РФ №1140668, МПК H01S 3/09, опубл. 30.06.1994. Далее приведено краткое описание и анализ его недостатков.

Этот газовый лазер с ядерной накачкой, полость цилиндрической трубки которого заполнена смесью НЕ+Хе (в отношении 200:1) с начальной плотностью ρ₁=0,9256·10³ г/см³. Внешний радиус урансодержащего слоя -2r₂=1 см, его толщина δ=0,518·10^-3 см. Материал слоя - двуокись урана, характеризующая плотностью ρ₂=10,96 г/см³ и концентрацией ядер урана ²³⁵U N₁=2,47·10²² яд/см³. Внешний радиус цилиндрической трубки -3r₃=1,1 см, ее толщина Δr₃=0,1 см; трубка сплошная. Материал трубки - сплав: цирконий с добавкой урана ²³⁵U его плотность ρ₃=6,44 г/см³. Начальная температура всей системы Т_о=303 К. Выполнены термогазодинамические расчеты на ЭВМ при нарастании потока тепловых нейтронов накачки по закону с заданным периодом τ_н=1,5 с. Φ_о полагалась равной 10¹³ н/см² с. В расчетах варьировалась концентрация ²³⁵U в материале стенки трубки. Кривая 5 на фиг.2 изображает зависимость координаты границы активной области генерации от концентрации ядер урана-235 в стенке трубки. Таким образом, прямые расчеты подтверждают, что приведенные выше формулы определяют оптимальное значение концентрации ядер урана в трубке лазерной кюветы, которое необходимо обеспечить для эффективной компенсации влияния неоднородностей температуры и плотности, возникающих в рабочем газе.

Эффективность действия такого лазера с оптимальной концентрацией ядер ²³⁵U в трубке проверена в расчетах термогазодинамических и оптических характеристик при работе его в режиме накачки потоком тепловых нейтронов, имеющем временную зависимость, близкую по форме к прямоугольной, с длительностью τ=1 с. Величина Φ_m=0,683·10¹⁴ н/см²·с есть максимальное значение потока тепловых нейтронов. На основе полученных пространственно-временных распределений температуры и плотности газовой смеси с использованием временной зависимости импульса накачки тепловых нейтронов и известных соотношений, описывающих связь между плотностью газа и его показателем преломления, распределением показателя преломления и расходимостью оптического излучения и т.п., рассчитано изменение во времени относительной средней интенсивности лазерного излучения.

Оптимальная концентрация ядер урана 235 в трубке кюветы лазера определяется геометрическими размерами и теплофизическими параметрами самой трубки, урансодержащего слоя и рабочей газовой среды. При изменении концентрации ядер урана 235 в материале трубки от нуля до оптимальной величины выходная энергия излучения лазера монотонно растет до максимально возможного значения. При дальнейшем увеличении концентрации выходная энергия излучения остается неизменной.

Таким образом, внедрение ядер урана 235 с оптимальной концентрацией N в стенку трубки лазера с ядерной накачкой позволяет существенно в 15-30 раз (при длительности накачки τ≈1 с) увеличить энергию выходного излучения лазера по сравнению с прототипом. Кроме того, такое устройство полностью исключает возможность отказа нагрева стенки трубки и обеспечивает синхронность слежения разогрева трубки за разогревом рабочей газовой среды.

Таким образом известный газовый лазер с ядерной накачкой по патенту РФ №1140668, МПК H01S 3/09, опубл. 30.06.1994 г. также обладает недостатками, основные из которых низкий - КПД и мощность лазерного излучения, что недопустимо для боевого лазера, так как это не только уменьшит поражающие свойства лазера, но и приведет к огромному расходу газа.

За последние несколько лет большую популярность в мире завоевали системы глобального позиционирования (определения точного местоположения) GPS. Это, действительно, очень перспективный рынок. Объем мирового рынка услуг глобального позиционирования в 2003 г. составил $500 млн, а по прогнозу Ovum, в 2005 г. его объем составит $9.75 млрд (при 376 млн абонентов). Некоторым основам функционирования систем глобального позиционирования и их применению в мире и посвящена данная статья. Первые системы глобального позиционирования GPS (Global Positioning System) разрабатывались исключительно для военных целей. Глобальная навигационная система GPS предназначена для передачи навигационных сигналов, которые могут одновременно приниматься во всех регионах мира. Инициатором создания GPS-системы стало Министерство Обороны США. Ее разработка началась в 1973 г., когда Министерство Обороны США перестала устраивать радионавигационная система, состоящая из наземных навигационных систем Loran-C и Omega, и спутниковой системы Transit. Проект создания спутниковой сети для определения координат в режиме реального времени в любой точке земного шара был назван NAVSTAR GPS (NAVigation Satellite Timing And Ranging Global Positioning System - навигационная система определения времени и дальности). Используемая сейчас аббревиатура GPS появилась позднее, когда система стала использоваться не только для военных, но и для мирных целей. Первая штатная орбитальная группировка системы разворачивалась с июня 1989 г. по март 1994 г. На орбиту были выведены 24 навигационных спутника Block II. Окончательно GPS-система была введена в эксплуатацию в 1995 г. В настоящее время она эксплуатируется и обслуживается Министерством Обороны США. В состав GPS-системы входят 3 основных сегмента: космический, наземный и пользовательский. Космический сегмент состоит из 28 автономных спутников, равномерно распределенных по орбитам с высотой 20350 км (для полнофункциональной работы системы достаточно 24 спутника). Каждый спутник излучает на 2 частотах специальный навигационный сигнал, в котором зашифровано 2 вида кода. Один из них доступен лишь немногим пользователям, среди которых, конечно же, военные и федеральные службы США. Кроме этих 2 сигналов, спутник излучает и третий, информирующий пользователя о дополнительных параметрах (состоянии спутника, его работоспособности и др.). Параметры орбит спутников периодически контролируются сетью наземных станций слежения (всего 5 станций, находящихся в тропических широтах), с помощью которых (не реже 1-2 раз в сутки): вычисляются баллистические характеристики, регистрируются отклонения спутников от расчетных траекторий движения, определяется собственное время бортовых часов спутников, осуществляется мониторинг исправности навигационной аппаратуры и др. При этом для обнаружения отказов оборудования спутников с помощью наземных станций обычно требуется несколько часов. Третий сегмент GPS-системы - это GPS-приемники, выпускаемые и как самостоятельные приборы (носимые или стационарные), и как платы для подключения к ПК, бортовым компьютерам и другим аппаратам. Основные возможности GPS-системы (при наличии приемника GPS-сигнала):

- определение местонахождения мобильного абонента;

- определение наиболее короткого и удобного пути до пункта назначения;

- определение обратного маршрута;

- определение скорости движения (максимальной, минимальной, средней);

- определение времени в пути (прошедшего и сколько потребуется еще) и др.

Основные характеристики GPS-системы приведены в таблице 1.

Таблица 1
Количество спутников в орбитальной группировке	28
Число орбитальных плоскостей	63
Число спутников в каждой плоскости	48
Высота орбиты (км)	20350
Наклонение орбиты (градус)	55
Период обращения спутников (ч)	12
Масса спутника (кг)	1055
Мощность солнечных батарей спутника (Вт)	450
Срок эксплуатации (лет)	7.5
Поляризация	правосторонняя
Погрешность определения	100 (С/А-код); 16 (Р-
	код)
Погрешность определения	10 (С/А-код); 0,1 (P-код)
Погрешность определения времени (нс)	340 (С/А-код); 90 (P-код)
Надежность навигационных определений (%)	95

Основы функционирования GPS-системы

Теория дальнометрии основана на вычислении расстояния распространения радиосигнала от спутника к приемнику по временной задержке. Если знать время распространения радиосигнала, то пройденный им путь легко вычислить, просто умножив время распространения радиосигнала на скорость света. Каждый спутник GPS-системы непрерывно генерирует радиоволны 2 частот - (L1=1575.42 МГц и L2=1227.60 МГц). Навигационный сигнал представляет собой фазоманипулированный псевдослучайный PRN-код (Pseudo Random Number code). PRN-код бывает 2 типов. Первый - С/А-код (Coarse Acquisition code - грубый код) используется в гражданских приемниках. Он позволяет получать лишь приблизительную оценку местоположения, поэтому и называется «грубым» кодом. С/А-код передается на частоте L1 с использованием фазовой манипуляции псевдослучайной последовательности длиной 1023 символа. Защита от ошибок обеспечивается посредством кода Гоулда. Период повторения С/А-кода - 1 мс. Другой код - Р (precision code - точный код) - обеспечивает более точное вычисление координат, но доступ к нему ограничен. В основном, P-код предоставляется военным и (иногда) федеральным службам США (например, для решения задач геодезии и картографии). Этот код передается на частоте L2 с применением сверхдлинной псевдослучайной последовательности с периодом повторения 267 дней. Этот код доступен в принципе и гражданским лицам. Но алгоритм его обработки гораздо более сложен, поэтому и аппаратура стоит дороже. В свою очередь, частота L1 модулируется как С/А, так и P-кодом. В сигнале GPS может присутствовать и так называемый Y-код, являющийся зашифрованной версией P-кода (в военное время система шифровки может меняться).

Кроме навигационных сигналов, спутник непрерывно передает различного рода служебную информацию. Пользователь GPS-приемника информируется о состоянии спутника и его параметрах; системном времени; эфемеридах (точных данных об орбите спутника); прогнозируемом времени задержки распространения радиосигнала в ионосфере (т.к. скорость света меняется при прохождении разных слоев атмосферы), работоспособности спутника (в так называемом «альманахе» содержатся обновляемые каждые 1…5 мин сведения о состоянии и орбитах всех спутников).

В основе определения координат GPS-приемника лежит вычисление расстояния от него до нескольких спутников, расположение которых считается известным (эти данные находятся в принятом с GPS-спутника «альманахе»), В геодезии метод вычисления положения объекта по измерению его удаленности от точек с заданными координатами называется «трилатерацией».

Если известно расстояние до одного спутника, то координаты приемника определить нельзя (он может находиться в любой точке сферы радиусом, описанной вокруг спутника). Пусть известна удаленность приемника от второго спутника. В этом случае определение координат также не представляется возможным - объект находится на окружности, которая является пересечением двух сфер. Расстояние до третьего спутника сокращает неопределенность в координатах до двух точек. Этого уже достаточно для однозначного определения координат - дело в том, что из двух возможных точек расположения приемника лишь одна находится на поверхности Земли (или в непосредственной близости от нее), а вторая, ложная, оказывается либо глубоко внутри Земли, либо очень высоко над ее поверхностью. Таким образом, для трехмерной навигации теоретически достаточно знать расстояния от приемника до 3 спутников.

Глобальная Навигациóнная Спýтниковая Систèма (ГЛОНÁСС) - советская и российская спутниковая система навигации, разработана по заказу Министерства обороны СССР. Одна из двух функционирующих на сегодня систем глобальной спутниковой навигации^[1]. Основой системы должны являться 24 спутника, движущихся над поверхностью Земли в трех орбитальных плоскостях с наклоном орбитальных плоскостей 64,8° и высотой 19100 км. Принцип измерения аналогичен американской системе навигации NA VSTAR GPS. В настоящее время развитием проекта ГЛОНАСС занимается Федеральное космическое агентство (Роскосмос) и ОАО «Российские космические системы»^[2].

Российская глобальная навигационная спутниковая система (ГЛОНАСС) предназначена для оперативного навигационно-временного обеспечения неограниченного числа пользователей наземного, морского, воздушного и космического базирования. Доступ к гражданским сигналам ГЛОНАСС в любой точке земного шара на основании указа Президента РФ предоставляется российским и иностранным потребителям на безвозмездной основе и без ограничений.

Для обеспечения коммерциализации и массового внедрения технологий ГЛОНАСС в России и за рубежом Постановлением Правительства РФ в июле 2009 г. был создан «Федеральный сетевой оператор в сфере навигационной деятельности», функции которого были возложены на ОАО «Навигационно-информационные системы».

Основное отличие от системы GPS в том, что спутники ГЛОНАСС в своем орбитальном движении не имеют резонанса (синхронности) с вращением Земли, что обеспечивает им большую стабильность. Таким образом, группировка КА ГЛОНАСС не требует дополнительных корректировок в течение всего срока активного существования. Тем не менее срок службы спутников ГЛОНАСС заметно короче.

Задачи создания изобретения - улучшение живучести комплекса, его боеготовности, огневой мощи автономности в управлении и ускорение перезаправки горючим.

Решение указанных задач достигнуто в мобильном боевом лазерном комплексе, содержащем боевую машину с боевым лазером в верхней части, и, по меньшей мере одну вспомогательную машину на многоколесном шасси, отличающийся тем, что боевая машина выполнена на гусеничной ходовой части, на которой установлены в бронеотсеке емкости горючего, боевой лазер установлен выше емкости горючего в бронецилиндре на поворотной платформе, и содержит газотурбинный двигатель с турбокомпрессором и реактивное сопло, установленный вертикально с возможностью выхлопа продуктов сгорания вертикально вверх и по меньшей мере один резонатор, установленный на ней под углом к оси реактивного сопла, в верхней части бронецилиндр закрыт верхним бронеторцем, в центре которого выполнено отверстие, по размеру и форме соответствующее выходному сечению реактивного сопла, в самом бронецилиндре выполнены отверстия для размещения в них объективов резонаторов, а вспомогательные машины выполнены в виде, по меньшей мере, одного заправщика окислителя и, по меньшей мере одного заправщика горючего. Реактивное сопло может быть выполнено из двух стенок: внутренней и внешней, на внутреннюю стенку нанесен слой урана 235, а в саму эту стенку внедрены частицы урана 235.

Боевая машина может содержать источник электроэнергии и систему управления, в которую входит бортовой компьютер. Боевая машина может содержать ядерный реактор и теплообменник, установленный в камере сгорания и соединенные трубопроводом циркуляции теплоносителя. Выше боевого лазера на опоре, установленной на гусеничном основании может быть установлен зенитный пулемет с дистанционным управлением. Боевая машина может содержать источник электроэнергии, а поворотная платформа оборудована приводом, соединенным силовыми кабелями через коммутатор с источником электроэнергии. Заправщики горючего могут быть оборудованы цистернами. Заправщики горючего могут быть в верхней части оборудованы зенитным пулеметом с дистанционным управлением и крупнокалиберными авиационными пулеметами, установленными на многоколесном шасси и имеющими дистанционное управление.

Решение указанных задач достигнуто в способе повышения боевой эффективности комплекса тем, что согласно изобретению в каждый комплекс в боевую транспортную колонну на марше включают, по меньшей мере, две машины: боевую машину с боевым лазером, установленным в бронецилиндре, и по меньшей мере по одному заправщику горючего, боевая машина ведет бой с применением одного или одновременно нескольких лучей боевого лазера, используя в качестве источника энергии тепловую энергию продуктов сгорания ГТД, до полного израсходования горючего, после этого заправщики окислителя и горючего осуществляют заправку окислителя и горючего и боевая машина снова вступает в бой. Продукты сгорания ГТД дополнительно можно подогревать при помощи ядерного реактора. Во время боевых действий можно бронецилиндр непрерывно вращать, при этом контролировать частоту вращения и угловое положение бронецилиндра.

Сущность изобретения поясняется чертежами, где

- на фиг.1 приведен чертеж боевой машины с боевым лазером,

- на фиг.2 приведен вид А,

- на фиг.3 приведен вид Б,

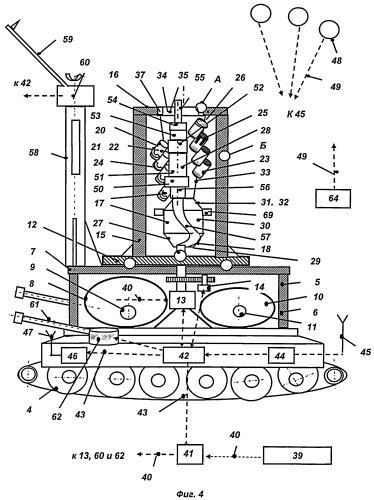

- на фиг.4 - чертеж боевой машины с зенитным пулеметом и крупнокалиберными авиационными пулеметами,

- на фиг 5 приведен чертеж бронецилиндра с установленным внутри него боевым лазером,

- на фиг.6 приведен чертеж бронецилиндра с установленным внутри него боевым лазером и с ядерным реактором,

- на фиг.7 приведен чертеж ЖРД,

- на фиг.8 приведен вид В,

- на фиг.9 приведен вид Г,

- на фиг.10 приведен вид Д,

- на фиг.11 - подробная схема ЖРД,

- на фиг.12 приведен чертеж заправщика окислителя,

- на фиг.13 приведен чертеж заправщика горючего,

- на фиг.14 приведен чертеж заправщика окислителя с зенитным и крупнокалиберными авиационными пулеметами,

- на фиг.15 приведен чертеж заправщика горючего с зенитным и крупнокалиберными авиационными пулеметами,

- на фиг.16 приведен чертеж боевой машины с диффузором,

- на фиг.17 приведена схема ведения боя.

Мобильный боевой лазерный комплекс (фиг.1…17) содержит боевую машину 1 и заправщики окислителя 2 и горючего 3, имеющие почти одинаковую конструкцию.

При этом боевая машина 1 (фиг.1…6) содержит гусеничную ходовую часть 4, с установленным на нем бронеотсеком 5, в свою очередь, имеющий боковую броню 6 и верхний бронелист 7. В бронеотсеке 5 установлена, по меньшей мере, одна емкость горючего 8 с заправочной горловиной 9 и по меньшей мере одна емкость горючего 10 с горловиной 11. Над верхним бронелистом 7 установлена поворотная платформа 12, которая связана с приводом 13. С приводом 13 соединен датчик угла поворота 14. На поворотной платформе 12 установлен бронецилиндр 15, имеющий верхний бронированный торец 16.

Внутри бронированного цилиндра 15 установлен боевой лазер 17. Боевой лазер 17 содержит как источник энергии жидкостно-ракетный двигатель ЖРД 18, установленный на центральном шарнире 19 и, по меньшей мере, один резонатор 20, установленный на ЖРД 18 под острым углом α к продольной оси его камеры сгорания (по направлению выхлопной струи продуктов сгорания), т.е. с наклоном вверх.

Каждый резонатор 20 содержит корпус 21, цилиндрической формы, выполненный из двух соосно установленных частей первой 22 и второй 23. В первой части 22 корпуса 21 установлено зеркало 24, во второй части 23 корпуса 21 установлены диафрагма 25 и объектив 26. ЖРД 20 содержит камеру сгорания 27 и турбонасосный агрегат ТНА 28. Камера сгорания 27 содержит головку 29 и сопло 30, а сопло 30 содержит цилиндрическую часть 31, сужающуюся часть 32 и расширяющуюся часть 33 и коллектор горючего 34 на срезе 35 сопла 30. Коллектор горючего 34 выполнен с цилиндрической наружной поверхностью 36 и установлен в отверстии 37, которое выполнено в верхнем бронированном торце 16. Такая конструкция описанного выше соединения сделана для предотвращения огромных температурных напряжений в деталях ЖРД 18 и для исключения попадания на узлы ЖРД 18 атмосферных осадков.

На боковой поверхности бронецилиндра 15 выполнены в верхней части отверстия 38, в которых установлены вторые части 23 корпусов 21 резонаторов 20 (фиг.5). Части 23 могут быть уплотнены для исключения попадания атмосферных осадков внутрь бронецилиндра 15.

Боевая машина 1 (фиг.1 и 4) содержит источник электроэнергии 39, силовой кабель 40, соединяющий источник электроэнергии 39 с коммутатором 41, к которому присоединены также силовыми кабелями 40 все потребители электроэнергии, в частности привод 13. На боевой машине 1 установлен бортовой компьютер 42, к которому электрическими связями 43 присоединены приемник системы Глонасс 44 с антенной 45 и приемно-передающее устройство 46 с антенной 47. Связь приемника системы Глонасс 44 со спутниками 48 осуществляется при помощи антенны 45 по радиоканалу 49.

Турбонасосный агрегат 28 содержит (фиг.1, 4 и 7) основную турбину 50, насос окислителя 51, насос горючего 52, дополнительный насос горючего 53, пусковую турбину 54 с выхлопной трубой 55. Соосно с ТНА 28 установлен газогенератор 56, который газоводом 57 соединен с головой 29 камеры сгорания 27.

Возможен вариант исполнения боевой машины 1 с ядерным реактором 58, установленным внутри камеры сгорания 27, предпочтительно внутри ее цилиндрической части 31 (фиг.6). Это не только увеличит энергию лазерных лучей за счет использования тепловой энергии ядерного реактора 58, но и повысит его КПД за счет радиоактивной накачки продуктов сгорания и, самое главное, во много раз увеличит время непрерывной работы боевого лазера за счет снижения расхода горючего примерно в 10…20 раз и сжигания его при низкой минимально-возможной температуре.

Над боевым лазером 17 может быть на опоре 59, установленной на гусеничном шасси 4 (фиг.4) установлен зенитный пулемет 60 с системой дистанционного управления 61 и крупнокалиберные авиационные пулеметы 62 с системой дистанционного управления 63. Оружие предназначено для обороны комплекса на марше и при израсходовании горючего.

Как сужающаяся 32, так и расширяющаяся 33 части сопла 30, выполнены с возможностью регенеративного охлаждения (фиг.7 и 9) и содержат две стенки: внутреннюю стенку 64 и наружную стенку 65 с зазором между ними 66 для прохождения охлаждающего горючего. На внутренней поверхности внутренней стенки 64 нанесен слой урана 235 - 67, а в саму внутреннюю стенку 64 внедрены частицы урана 238 - 68 (фиг.9).

ТНА 28 закреплен на камере сгорания 27 при помощи двух тяг 69.

Боевой лазер 17 (фиг.5…7) содержит ЖРД 18, с ТНА 28 и камерой сгорания 27.

Внутри камеры сгорания 27 выполнены наружная плита 70 и внутренняя плита 71 с зазором (полостью) между ними 72 (фиг.9). Внутри головки 29 камеры сгорания 27 установлены форсунки окислителя 73 и форсунки горючего 74. Форсунки окислителя 73 сообщают полость 75 с внутренней полостью 76 камеры сгорания 27. На наружной поверхности камеры сгорания 27 установлен коллектор горючего 34. К коллектору горючего 34 подключен выход из клапана горючего 77, вход которого трубопроводом горючего 78 соединен с выходом насоса горючего 52. Выход из дополнительного насоса горючего 53 соединен топливопроводом высокого давления 79, содержащим регулятор расхода 80 с приводом 81 и клапан высокого давления 82 - с генератором 56, конкретно с его полостью 83. Генератор 56 имеет форсунки окислители и горючего, соответственно - 84 и 85. На головке 29 камеры сгорания 27 установлены запальные устройства 86, а на газогенераторе 56 - запальные устройства 87 (фиг.8).

ТНА 28 имеет датчик частоты вращения 88. К датчику частоты вращения 88 подсоединена электрическая связь 43, которая соединена с бортовым компьютером 42.

К бортовому компьютеру 42 электрическими связями 43 подключены запальные устройства 86 и 87 предпочтительно электрозапальные, клапан горючего 77, клапан окислителя 84, привод 81 регулятора расхода 80, клапан высокого давления 82,

К коллектору горючего 34 подключен продувочный трубопровод 89 с клапаном продувки 90. Камера сгорания 27 выполнена с возможностью регенеративного охлаждения и содержит внутреннюю стенку 91, внешнюю стенку 92, установленные с зазором 93 между ними (фиг.8 и 9). На внутренней стенке 93 нанесен слой урана 235 -94, частицы урана 235-95 внедрены во внутреннюю стенку 91. Это сделано для ядерной накачки лазерного луча в резонаторе (резонаторах) 20.

Боевой лазер 17 (фиг.7 и 11) содержит баллон сжатого воздуха 96, с которым соединен трубопровод высокого давления 97, имеющий клапан 98 и редуктор 99. Другой конец трубопровода высокого давления 97 соединен с пусковой турбиной 54. К пусковой турбине 54 подсоединена выхлопная труба 55.

Более подробно конструкция резонаторов 20 боевого лазера 17 приведена на фиг 8…10. Резонатор 20 содержит корпус 21, состоящий из двух частей 22 и 23. В первой части 22 установлено зеркало 24, а во второй 23 - диафрагма 25 и
