1 ие(й

247824

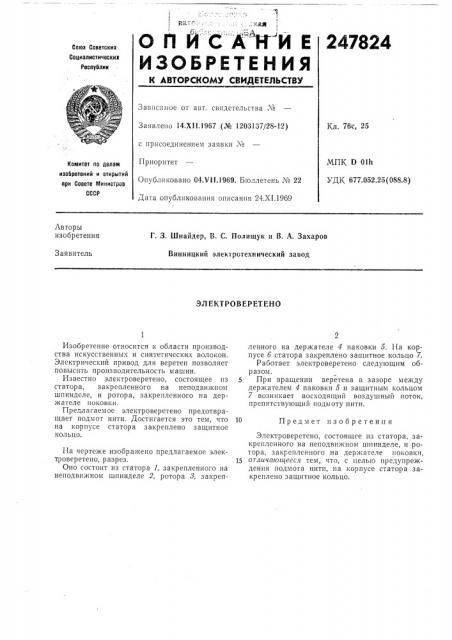

О П И С А"Н И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистичесних

Реслублин

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 14.XI I.1967 (№ 1203137/28-12) Кл. 76с, 25 с присоединением заявки №

МПК D Olh

УДК 677.052 25(088 8) Приоритет

Опубликовано 04.V11.1969. Бюллетень ¹ 22

Дата опубликования описания 24.XI.1969

Комитет ло делам изобретений н открытий лри Совете Министров

СССР

Авторы изобретения

Г. 3. Шнайдер, В. С, Полищук и В. А. Захаров

Винницкий электротехнический завод

Заявитель

ЗЛЕКТРОВЕРЕТЕНО

Изобретение относится к области производства искусственны:(и синтетических волокон.

Электрический привод для веретен позволяет повысить производительность машин, Известно электроверетено, состоящее из статора, закрепленного на неподви>кном шпинделе, и ротора, закрепленного на держателе поковки.

Предлагаемое электроверетено предотвращает подмот нити, Достигается это тем, что на корпусе статора закреплено защитное кольцо.

На чертеже изобра>кено предлагаемое электроверетено, разрез.

Оно состоит из статора I, закрепленного на неподвижном шпинделе 2, ротора >, закрепленного на держателе 4 паковки 5. На корпусе б статора закреплено защитное кольцо 7.

Работает электроверетено следующим образом.

5 При вращении веретена в зазоре между держателем 4 паковки 5 и защитным кольцом

7 возникает восходящий воздушный поток, препятствующий подм оту нити.

10 Предмет изобретения

Электроверетено, состоящее из статора, закрепленного на неподвижном шпинделе, и ротора, закрепленного на держателе поковт(и, 15 отличптощееся тем, что, с целью предупреждения подмота нити, па корпусе статора закреплено защитное кольцо.

247824

Заказ 3077/8 Тираж 480 Подписное

Ц1-1ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва К-35, Раугпская наб., д. 4/5

Типография, пр. Сапунова. 2

Составитель А. Анастасьев

Редактор В. Ф. Сгиирягина Текрсд T. Н. Курилко

Корректоры: А. Николаева и М. Коробова
