Химически стойкая огнеупорная масса
Иллюстрации
Реферат

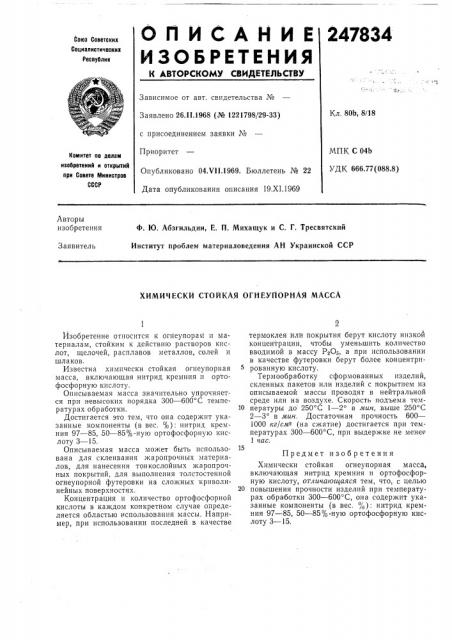

ОПИСАНИЕ
ИЗОЬРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
247834
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 80b, 8/18
Заявлено 26.11.1968 (№ 1221798/29-33) с присоединением заявки №
Приоритет
Опубликовано 04.VI1.1969. Бюллетень № 22
Дата опубликования описания 19.XI.1969
NHK, С 04Ь
УДК 666.77(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
Ф. IO. Абзгильдин, F.. П. Михащук и С. Г. Тресвятский
Институт проблем материаловедения АН Украинской ССР
Заявитель
ХИМИЧЕСКИ СТОЙКАЯ ОГНЕУПОРНАЯ МАССА
Изобретение относится к огнеупораМ и материалам, стойким к действию растворов кислот, щелочей, расплавов металлов, солей и шлаков.
Известна химически стойкая огнеупорная масса, включающая нитрид кремния и ортофосфорную кислоту.
Описываемая масса значительно упрочняется при невысоких порядка 300 †6 С температурах обработки.
Достигается это тем, что она содержит указанные компоненты (в вес. %): нитрид кремния 97 — 85, 50 — 85%-ную ортофосфорную кислоту 3 — 15.
Описываемая масса может быть использована для склеивания жаропрочных материалов, для нанесения тонкослойных жаропрочных покрытий, для выполнения толстостенной огнеупорной футеровки на сложных криволинейных поверхностях.
Концентрация и количество ортофосфорной кислоты в каждом конкретном случае определяется областью использования массы. Например, при использовании последней в качестве
2 термоклея или покрытия берут кислоту низкой концентрации, чтобы уменьшить количество вводимой в массу P20,-, а при использовании в качестве футеровки берут более концентрированную кислоту.
Термообработку сформованных изделий, скленных пакетов или изделий с покрытием из описываемой массы проводят в нейтральной среде или на воздухе. Скорость подъема тем1О пературы до 250 С 1 — 2 в л ин, выше 250 С
2 — 3 в лтин. Достаточная прочность 600—
1000 кг/см (на сжатие) достигается при температурах 300 — 600 С, при выдержке не менее
1 час, 15
Предмет изобретения
Химически стойкая огнеупорная масса, включающая нитрид кремния и ортофосфорную кислоту, отличающаяся тем, что, с целью
20 повышения прочности изделий при температурах обработки 300 — 600 С, она содержит указанные компоненты (в вес. о,): нитрид кремния 97 — 85, 50 — 85%-ную ортофосфорную кислоту 3 — 15.
