Патент ссср 247858
Иллюстрации
Реферат

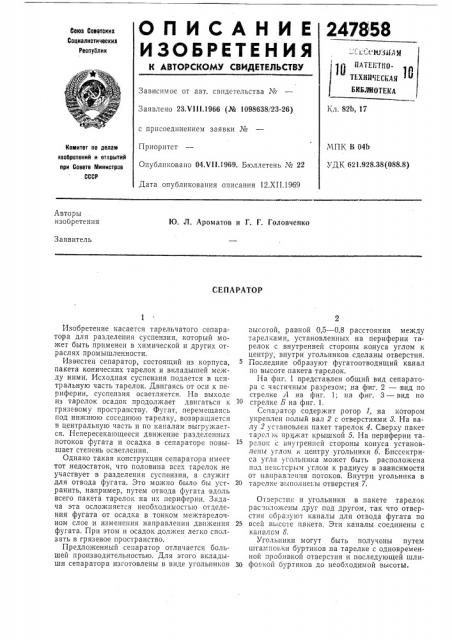

247858
ОГ1ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
-" ". 1ОМАМ
1 1AТЕЕТ110TEXHBЧЕСЕАЯ
БИБ.1%ОТЕКА
Зависимое от авт. свидетельства №
Заявлено 23Х111.1966 (№ 1098638/23-26) Кл. 82Ь, 17 с присоединением заявки №
Приоритет
Опубликовано 04Х11.1969. Бюллетень № 22
МПК В 04Ь
УДК 621.928.38(088.8) Комитет по делам иаобретенпй и открытий при Совете Министров
СССР
Дата опубликования описания 12.XII.1969
Авторы изобретения
Ю. Л. Ароматов и Г. Г. Головченко
Заявитель
СЕПАРАТОР
Изобретение касается тарельчатого сепаратора для разделения суспензии, который может быть применен в химической и других отраслях промышленности.
Известен сепаратор, состоящий из корпуса, пакета конических тарелок и вкладышей между ними. Исходная суспензия, подается в центральную часть тарелок. Двигаясь от оси к периферии, суспензия осветляется. На выходе из тарелок осадок продолжает двигаться к грязевому пространству. Фугат, перемещаясь под нижнюю соседнюю тарелку, возвращается в центральную часть и по каналам выгружается. Непересекающееся движение разделенных потоков фугата и осадка в сепараторе повышает степень осветления.
Однако такая конструкция сепаратора имеет тот .недостаток, что половина всех тарелок не участвует в разделении суспензии, а служит для отвода фугата. Это можно было бы устранить, например, путем отвода фугата вдоль всего пакета тарелок на их периферии. Задача эта осложняется необходимостью отделения фугата от осадка в тонком межтарелочном слое и изменения направления движения фугата. При этом и осадок должен легко сползать в грязевое пространство.
Предложенный сепаратор отличается большей производительностью. Для этого вкладыши сепаратора изготовлены в виде угольников высотой, равной 0,5 — 0,8 расстояния между тарелками, установленных на периферии тарелок с внутренней стороны,конуса углом к центру, внутри угольников сделаны отверстия.
Последние образуют фугатоотводящий канал по высоте пакета тарелок.
Иа фиг. 1 представлен общий вид сепаратора с частичным разрезом; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг. 3 — вид по
>0 стрелке Б на фиг. 1.
Сепаратор содержит ротор 1, на котором укреплен полый вал 2 с отверстиями 3. На валу 2 установлен пакет тарелок 4. Сверху пакет тарсл ж прижат крышкой 5. На периферии тарелок с ьнутренней стороны конуса установлены углом < центру угольники б. Биссектриса угла угольника может быть расположена под иекстсрым углом к радиусу в зависимости от направления потоков, Внутри угольника в
20 тарелке выполнены отверстия 7.
Отверстия и угольники в пакете тарелок расположены друг под другом, так что отверстия образуют каналы для отвода фугата по
25 всей высоте пакета. Эти каналы соединены с каналом 8.
Угольники могут быть получены путем штампоьки буртиков на тарелке с одновременной пробивкой отверстия и последующей шли30 фовкой буртиков до неооходимой высоты.
247858
4 иг.2
Ви25
Фиг 1
Фиг 3
Составитель H. В. Поляченко
Редактор Д. М. Лопотко Текред Т. П, Курилко Корректоры: Е. Ласточкина и В. Петрова
Заказ 3189112 Тираж 480 Подписное
ЦНИИ11И Комитета по делам изобретений и открытий при Сосете Министров СССР
Москва Я(-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Работает сепаратор следующим образом.
Исходную суспензию подают в полый вал 2, откуда через отверстия 8 она поступает в центральную часть тарелок 4. Двигаясь от центра к периферии, суспензия разделяется, при этом осадок, двигаясь по внутренней поверхности таре;icK, подходит к угольнику, отклоняется его боковыми поверхностями и сползает в грязевое пространство, откуда его известными способами выгружают (при помощи шнека, сопел или при суспензиях малой концентрации, .как r оказано на чертеже, периодически).
В зазор между угольником 6 и нижележащей тарелкой поступает фугат, попадающий через отверстия 7 в «анал 8, откуда затем выгружается.
Предмет изобретения
5 Сепаратор, ротор которого состоит из корпуса, пакета конических тарелок |и вкладышей между ними, отличающиася тем, что, с целью увеличения производительности сепаратора, вкладыши выполнены в виде угольников вы1о сотой, равной 0,5 — 0,8 расстояния между тарелками, установленных на периферии тарелок с внутренней стороны конуса углом к центру, а внутри угольников выполнены отверстия, образующие фугатоотводящий канал по высо15 те пакета тарелок.
