Устройство освещения, устройство отображения и телевизионный приемник

Устройство освещения, устройство отображения и телевизионный приемник

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

Настоящее изобретение относится к устройству освещения, устройству отображения и телевизионному приемнику.

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

В последние годы при изготовлении устройств отображения изображения, включающих в себя телевизионные приемники, переходят от использования обычных устройств отображения на основе электронно-лучевых трубок к устройствам отображения с тонкими экранами, которые включают в себя жидкокристаллические панели и плазменные панели. С помощью устройств отображения с тонкими экранами можно обеспечивать тонкие устройства отображения изображений. Для жидкокристаллического устройства отображения требуется блок подсветки в качестве отдельного устройства освещения, потому что используемая жидкокристаллическая панель не является светоизлучающим компонентом. Также необходимо, чтобы такой блок подсветки был более тонким. Например, блок освещения, раскрытый в патентном документе 1, используется в жидкокристаллическом устройстве отображения.

Патентный документ 1: японская опубликованная заявка на патент № 2001-93321

Задача, решаемая с помощью настоящего изобретения

Устройство освещения, раскрытое в патентном документе 1, включает в себя множество светопроводящих элементов и множество источников света. Каждый светопроводящий элемент включает в себя пару прозрачных пластин, которые имеют противоположные оконечные части различной толщины. Оконечные части, имеющие большую толщину, и соответствующие оконечные части, имеющие меньшую толщину, оптически бесшовно соединяют. Каждый источник света располагают на задней поверхности смежного светопроводящего элемента в расположении ближе к оконечной части, имеющей большую толщину. Устройство освещения дополнительно включает в себя оптический элемент, конфигурированный для передачи света, излучаемого из источников света, на заднюю поверхность светопроводящего элемента. Поэтому, устройство освещения можно конфигурировать для устройств отображения с большим экраном. С помощью указанной выше конфигурации обеспечивают устройство освещения, которое имеет небольшую толщину и небольшой вес с высокой яркостью и высокой равномерностью яркости в плоскости. С помощью этого устройства освещения обеспечивают яркое и имеющее низкое энергопотребление устройство отображения, которое имеет небольшую толщину и вес, с большим экраном.

Для обеспечения равномерности при полной яркости блока подсветки, свет, который выходит из узла выхода света светопроводящего элемента, должен предпочтительно быть равномерным в плоскости. Когда плоский свет создают, используя множество светопроводящих элементов, как в патентном документе 1, каждый светопроводящий элемент должен быть точно разработан с учетом света, который проходит от смежного светопроводящего элемента.

СУЩНОСТЬ НАСТОЯЩЕГО ИЗОБРЕТЕНИЯ

Настоящее изобретение было сделано ввиду предшествующих обстоятельств. Задачей настоящего изобретения является обеспечение устройства освещения, которое имеет улучшенную равномерность яркости в плоскости, устройства отображения, включающего в себя данное устройство освещения, и телевизионного приемника, включающего в себя данное устройство отображения.

Задача, решаемая с помощью настоящего изобретения

Для решения указанной выше задачи устройство освещения настоящего изобретения включает в себя множество источников света и множество светопроводящих элементов. Каждый светопроводящий элемент включает в себя узел выхода света, через который свет от соответствующего источника света выходит, и узел световода, конфигурированный для передачи света от источника света к узлу выхода света. Источники света включают в себя первый источник света и второй источник света. Светопроводящие элементы включают в себя первый светопроводящий элемент и второй светопроводящий элемент. Первый светопроводящий элемент включает в себя первый узел выхода света, через который выходит свет от первого источника света, и первый узел световода, конфигурированный для передачи света от первого источника света к первому узлу выхода света. Второй светопроводящий элемент включает в себя второй узел выхода света, через который выходит свет от второго источника света, и второй узел световода, конфигурированный для передачи света от второго источника света ко второму узлу выхода света. Второй узел выхода света второго светопроводящего элемента располагают над первым узлом световода первого светопроводящего элемента, так что первый узел выхода света первого светопроводящего элемента и второй узел выхода света второго светопроводящего элемента расположены смежно друг с другом на плоскости. Каждый светопроводящий элемент конфигурируют таким образом, что максимальное количество света выходит из области узла выхода света, расположенной ближе к переднему краю, чем середина области между краем узла выхода света, расположенным смежно с узлом световода, и передним краем узла выхода света.

Устройство освещения включает в себя источники света и светопроводящие элементы в парах. В таком устройстве освещения первый узел выхода света первого светопроводящего элемента и второй узел выхода света второго светопроводящего элемента размещают смежно друг с другом на плоскости. Для обеспечения равномерности яркости в плоскости, распределение яркости предпочтительно должно быть равномерно в каждом узле выхода света. Согласно настоящему изобретению, второй узел выхода света второго светопроводящего элемента размещают над первым узлом выхода света первого светопроводящего элемента. Поэтому первый узел выхода света первого светопроводящего элемента и второй узел выхода света второго светопроводящего элемента размещают смежно друг с другом на плоскости. В этом случае свет проходит от второго узла выхода света, который размещают над первым узлом световода, и добавляется к свету первого узла выхода света. Поэтому распределением количества выходящего света нужно управлять с учетом света утечки. Одной из причин появления света утечки является то, что большая или небольшая область поверхности, из которой свет выходит, сформирована в области переднего края второго узла выхода света. Кроме того, свет проходит через промежуток между первым узлом световода и вторым узлом выхода света, даже когда второй узел выхода света размещают над первым узлом световода. Кроме того, свет проходит от (поверхности выхода света) части переднего края второго светопроводящего элемента, когда элемент световода конфигурируют таким образом, что максимальное количество света от области узла выхода света расположено в середине узла выхода света. Поэтому каждый светопроводящий элемент разрабатывают так, чтобы он имел следующие характеристики выходящего света. Максимальное количество света, выходящего из области узла выхода света, расположено ближе к переднему краю, чем середина области между краем узла выхода света, расположенным смежно с узлом световода, и передним краем узла выхода света, когда измеряют распределение количества выходящего света. С помощью этой конфигурации утечка света от второго узла выхода света поступает в первый узел выхода света. При объединении оптических характеристик первого узла выхода света для выходящего света со светом утечки от второго узла выхода света можно обеспечивать равномерность яркости в плоскости. Светопроводящие элементы разрабатывают таким образом, что максимальное количество света выходит из области первого узла выхода света, расположенной ближе к переднему краю, чем ко второму узлу выхода света (со стороны первого узла световода). А именно, свет утечки со стороны второго узла выхода света (со стороны первого узла световода) добавляют к проходящему по первому светопроводящему элементу свету. Поэтому полная яркость первого узла выхода света является равномерной.

Когда измеряют распределение количества выходящего света от узла выхода света каждого светопроводящего элемента, данное измерение показывает, что максимальное количество света выходит из области между краем узла выхода света, расположенным смежно с узлом световода, и передним краем узла выхода света. Количество выходящего света изменяется параболически. Количество выходящего света является небольшим на стороне узла световода и постепенно увеличивается до максимального количества. Количество выходящего света затем постепенно уменьшается от максимального значения и составляет небольшое количество на стороне переднего края. В другом аспекте настоящего изобретения максимальное количество выходящего света измеряют в области, которая ближе к передней стороне узла выхода света, чем середина области между краем узла выхода света, расположенным смежно с узлом световода, и передним краем узла выхода света.

В указанном выше устройстве освещения каждый светопроводящий элемент имеет узел рассеивания света, конфигурированный для рассеивания света. Узел рассеивания света формируют на поверхности, которая расположена напротив поверхности выхода света узла выхода света. Узел рассеивания света является фактором, используемым для определения распределения количества выходящего света из узла выхода света. Узел рассеивания света, сформированный на поверхности напротив поверхности выхода света узла выхода света, можно конфигурировать таким образом, чтобы показатель рассеивания света был различен в областях, для обеспечения различного распределения выходящего света из узла выхода света. Распределение выходящего света из узла выхода света можно определять согласно узлу рассеивания света, в частности, показателя рассеивания света, основываясь на структуре узла рассеивания света. С помощью распределения выходящего света, определенного таким способом, можно обеспечивать предпочтительное устройство освещения, имеющее указанную выше конфигурацию.

Узел рассеивания света конфигурируют таким образом, что показатель рассеивания света в узле выхода света ниже на стороне узла световода, чем на стороне переднего края, и постепенно увеличивается. Конфигурируя узел рассеивания света таким образом, что показатель рассеивания света в узле выхода света ниже на стороне узла световода, чем на стороне переднего края, и постепенно увеличивается, по меньшей мере свет от источников света можно направлять к переднему краю узла выхода света.

Узел рассеивания света включает в себя элементы выхода света, сформированные на поверхности узла выхода света напротив поверхности выхода света. Плотность элементов выхода света в узле выхода света ниже на стороне узла световода, чем на стороне переднего края, и постепенно увеличивается. С такой конфигурацией, в которой плотность элементов выхода света в узле выхода света ниже на стороне узла световода, чем на стороне переднего края, и постепенно увеличивается, показатель рассеивания света можно устанавливать ниже на стороне узла световода, чем на стороне переднего края узла выхода света, и так, чтобы она постепенно увеличивалась.

Узел выхода света каждого светопроводящего элемента имеет поверхность выхода света в краевой поверхности напротив узла световода. Когда поверхность выхода света формируют на краевой поверхности напротив узла световода, свет проходит от поверхности выхода света к узлу выхода света смежного светопроводящего элемента. Поэтому предпочтительно использовать конфигурацию настоящего изобретения.

Источники света и светопроводящие элементы формируют вторичные источники света. Вторичные источники света размещают в двух измерениях на плоскости. В результате обеспечивают плоский свет. Поэтому устройство освещения можно предпочтительно использовать в качестве блока подсветки в устройстве отображения (т.е. в качестве устройства освещения для устройства отображения).

Каждый источник света включает в себя множество элементарных источников света, конфигурированных для излучения света различного цвета. Каждый источник света конфигурируют для генерации белого света, смешивая различные цвета света, излучаемого элементарными источниками света. Источники света могут быть светоизлучающими диодами. Настоящее изобретение можно предпочтительно использовать для таких источников света. В частности, когда используют точечные источники света, такие как светоизлучающие диоды, равномерное распределение яркости в плоскости можно предпочтительно обеспечивать согласно настоящему изобретению.

Затем, для решения указанной ранее задачи устройство отображения настоящего изобретения включает в себя указанное выше устройство освещения и панель дисплея, конфигурированную для обеспечения отображения, используя свет от данного устройства освещения. Примером панели дисплея является жидкокристаллическая панель, включающая в себя пару подложек с жидкими кристаллами, герметизированными между ними. Кроме того, можно обеспечивать телевизионный приемник, включающий в себя такое устройство отображения. Равномерность распределения яркости в плоскости устройства отображения и телевизионного приемника улучшается, в то время как их толщина уменьшается.

Результат изобретения

Согласно настоящему изобретению, можно обеспечить устройство освещения, улучшающее равномерность яркости в плоскости, устройство отображения, включающее в себя данное устройство освещения, и телевизионный приемник, включающий в себя данное устройство отображения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг. 1 - представление в разобранном перспективном виде, показывающее общую конструкцию телевизионного приемника согласно одному из вариантов осуществления;

фиг. 2 - представление в разобранном перспективном виде, показывающее общую конструкцию панели жидкокристаллического дисплея и блока подсветки;

фиг. 3 - вид сверху блока подсветки;

фиг. 4 - представление поперечного разреза жидкокристаллического устройства отображения по направлению его длинной стороны;

фиг. 5 - увеличенное представление поперечного разреза, показывающее оконечную часть жидкокристаллического дисплея на фиг. 4;

фиг. 6 - увеличенное представление поперечного разреза пластины световода, показанной на фиг. 5;

фиг. 7 - увеличенное представление поперечного разреза нижней оконечной части жидкокристаллического устройства отображения на фиг. 3 по направлению его короткой стороны;

фиг. 8 - увеличенное представление поперечного разреза верхней оконечной части жидкокристаллического устройства отображения на фиг. 3 по направлению его короткой стороны;

фиг. 9 - увеличенное представление поперечного разреза средней части жидкокристаллического устройства отображения на фиг. 3 по направлению его короткой стороны;

фиг. 10 - увеличенное представление поперечного разреза пластины световода, показанной на фиг. 9;

фиг. 11 - вид сверху, показывающий расположение пластин световода;

фиг. 12 - вид сверху пластины световода;

фиг. 13 - вид снизу пластины световода;

фиг. 14 - представление поперечного разреза, показывающее параллельное расположение пластин световода;

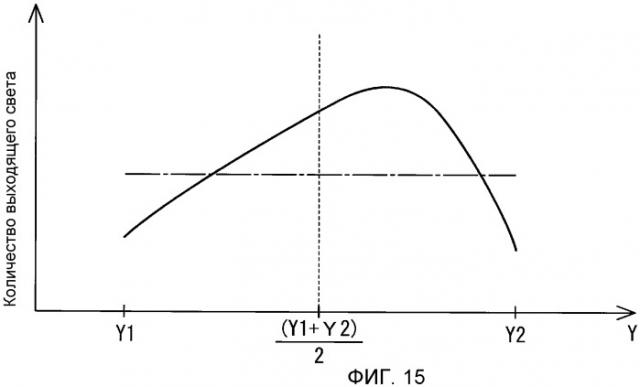

фиг. 15 - график, на котором показывают распределение выходящего света из области выхода света пластины световода; и

фиг. 16 - график, на котором показывают распределение плотности перфораций в поверхности рассеяния пластины световода.

Объяснение обозначений

10: Жидкокристаллическое устройство отображения (устройство отображения);

11: жидкокристаллическая панель (панель дисплея);

12: блок подсветки (устройство освещения);

16: LED (источник света, светоизлучающий диод);

16n: первый источник света;

16m: второй источник света;

17: плата LED (монтажная плата);

18: пластина световода (светопроводящий элемент);

18n: первая пластина световода (первый светопроводящий элемент);

18m: вторая пластина световода (второй светопроводящий элемент);

24: отражающий слой;

30: узел монтажа на плате;

31: узел выхода света;

31n: первый узел выхода света;

31m: второй узел выхода света;

32: узел световода;

32n: первый узел световода;

32m: второй узел световода;

36: поверхность выхода света;

37: рассеивающая поверхность (узел рассеивания света);

37a: перфорация;

TV: телевизионный приемник;

TP: скошенная поверхность (поверхность выхода света);

YA: область выхода света; и

200: блок излучения света (вторичный источник света).

ПРЕДПОЧТИТЕЛЬНЫЙ ВАРИАНТ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

Вариант осуществления настоящего изобретения будет объяснен в отношении фигур. В данном варианте осуществления будет объяснен телевизионный приемник, включающий в себя жидкокристаллическое устройство 10 отображения. Оси X, оси Y и оси Z на данных фигурах соответствуют друг другу и указывают соответствующие направления.

Как показано на фиг. 1, телевизионный приемник TV включает в себя жидкокристаллическое устройство 10 отображения (устройство отображения), корпуса Ca и Cb, источник электропитания P и блок настройки T. Жидкокристаллическое устройство 10 отображения помещают между корпусами Ca и Cb с передней и задней сторон. Жидкокристаллическое устройство 10 отображения находится внутри корпусов Ca и Cb. Жидкокристаллическое устройство 10 отображения удерживается с помощью подставки S в вертикальном положении, в котором поверхность отображения 11a устанавливают по существу в вертикальном направлении (в направлении оси Y). Жидкокристаллическое устройство 10 отображения имеет форму вытянутого по горизонтали прямоугольника. Как показано на фиг. 2, жидкокристаллическое устройство 10 отображения включает в себя жидкокристаллическую панель 11, которая является панелью дисплея, и блок 12 подсветки (устройство освещения), который является внешним источником света. Жидкокристаллическую панель 11 и блок 12 подсветки скрепляют вместе с помощью рамки 13, имеющей прямоугольную форму, как показано на фиг. 4.

«Поверхность отображения 11a устанавливают в вертикальном направлении» не ограничивается условием, что поверхность отображения 11a устанавливают параллельно вертикальному направлению. Поверхность отображения 11a можно устанавливать в направлении, которое ближе к вертикальному направлению, чем к горизонтальному направлению. Например, поверхность отображения 11a может быть наклонена от 0° до 45° по отношению к вертикальному направлению, предпочтительно наклонена от 0° до 30°.

Далее будут объясняться жидкокристаллическая панель 11 и блок 12 подсветки, которые включают в себя жидкокристаллическое устройство 10 отображения. Жидкокристаллическая панель (панель дисплея) 11 имеет прямоугольный вид в плане и включает в себя пару прозрачных стеклянных подложек, соединенных вместе с предопределенным промежутком между ними, и жидкие кристаллы, герметизированные между подложками. На одной из стеклянных подложек расположены переключающие компоненты (например, TFT (тонкопленочные транзисторы)), электроды пикселей и выравнивающая пленка. Переключающие компоненты соединяют с линией затвора и линией истока, которые перпендикулярны друг другу. Электроды пикселя соединяют с переключающими компонентами. На другой стеклянной подложке располагают цветные фильтры, включающие в себя предопределенно расположенные цветные узлы R (красный), G (зеленый), B (синий), противоэлектрод и выравнивающую пленку. Поляризующие пластины располагают на внешних поверхностях стеклянных подложек, соответственно.

Далее будет подробно объяснен блок 12 подсветки. Как показано на фиг. 4, блок 12 подсветки включает в себя корпус 14, оптический элемент 15, LED (светоизлучающие диоды) 16, платы 17 LED и пластины 18 световода. Корпус 14 имеет прямоугольную форму и отверстие на стороне жидкокристаллической панели 11 (на стороне выхода света). Оптический элемент 15 размещают так, чтобы он накрывал это отверстие. LED 16 являются источниками света, расположенными в корпусе 14. LED 16 устанавливают на платах 17 LED. Свет, излучаемый из LED 16, направляют к оптическому элементу 15 с помощью пластин 18 световода. Блок 12 подсветки дополнительный включает в себя первый элемент 19 крепления, второй элемент 20 крепления и радиаторы 21. Первый элемент 19 крепления прикрепляет рассеиватели 15a и 15b, которые включает в себя оптический элемент 15, со стороны корпуса 14. Второй элемент 20 крепления прикрепляет рассеиватели 15a и 15b со стороны жидкокристаллической панели 11. Радиаторы 21 обеспечивают для отвода тепла, которое выделяется во время свечения LED 16.

Блок 12 подсветки включает в себя LED (точечные источники света) 16, которые функционируют как первичные источники света, и пластины 18 световода, которые преобразовывают точечный свет в плоский свет. LED 16 и пластины 18 световода функционируют вместе, как вторичные источники света. Как показано на фиг. 10, каждый блок 200 излучения света (вторичный источник света) создают из LED (первичного источника света) 16 и пластины 18 световода. LED монтируют по направлению оси Y, так что они параллельны друг другу. Множество блоков 200 излучения света (двадцать из них показаны на фиг. 3) располагают по направлению оси Y, так что они параллельны друг другу, в так называемом последовательном расположении (см. фиг. 7-9). Кроме того, блок 12 подсветки включает в себя множество блоков 200 излучения света (сорок из них показаны на фиг. 3), расположенных параллельно друг другу в направлении, по существу перпендикулярном направлению последовательного расположения (направлению оси Y) и вдоль поверхности отображения 11a (в направлении оси X). А именно, множество блоков 200 излучения света располагают на плоскости вдоль поверхности отображения 11a (плоскости X-Y), т.е. располагают в двух измерениях параллельно друг другу (см. фиг. 3).

Далее будут подробно объяснены компоненты блока 12 подсветки. Корпус 14 изготавливают из металла, и он имеет форму «неглубокой коробки» (или форму «неглубокого резервуара») с отверстием на стороне жидкокристаллической панели 11, как показано на фиг. 4. Корпус 14 включает в себя нижнюю пластину 14a, боковые пластины 14b и пластины 14c поддержки. Нижняя пластина 14a имеет прямоугольную форму, аналогичную форме жидкокристаллической панели 11. Боковые пластины 14b поднимаются от соответствующих краев нижней пластины 14a. Пластины 14c поддержки выступают по направлению наружу от соответствующих оконечных краев боковых пластин 14b. Направление длинной стороны и направление короткой стороны корпуса 14 соответствуют горизонтальному направлению (направлению оси X) и вертикальному направлению (направлению оси Y), соответственно. Пластины 14c поддержки корпуса 14 конфигурируют таким образом, что первый элемент 19 крепления и второй элемент 20 крепления размещают на них, соответственно, со стороны жидкокристаллической панели 11. У каждой пластины 14c поддержки есть монтажные отверстия 14d, которые являются сквозными отверстиями, для скрепления рамки 13, первого элемента 19 крепления и второго элемента 20 крепления вместе с помощью винтов и которые сформированы в предопределенных местах (см. фиг. 8). Внешняя часть края каждой пластины 14c поддержки на длинной стороне повернута так, чтобы быть параллельной соответствующей боковой пластине 14b (см. фиг. 4). Нижняя пластина 14a имеет отверстия 14e для установки, которые являются сквозными отверстиями для установки в них фиксаторов 23 (см. фиг. 5 и 6). Пластины 18 световода устанавливают на корпус с помощью фиксаторов 23. Нижняя пластина 14a также имеет монтажные отверстия (не показаны). Монтажные отверстия являются сквозными отверстиями для установки плат 17 LED с помощью винтов, и их формируют в предопределенных местах.

Как показано на фиг. 4, оптический элемент 15 располагают между жидкокристаллической панелью 11 и пластинами 18 световода. Он включает в себя рассеиватели 15a и 15b, расположенные на стороне пластин 19 световода, и оптическую пластину 15c, расположенную на стороне жидкокристаллической панели 11. Каждый из рассеивателей 15a и 15b включает в себя прозрачный материал на основе полимера, более толстый, чем оптическая пластина 15c, и большое количество рассеивающих частиц, размещенных случайным образом в данном материале-основе. Рассеиватели 15a и 15b имеют функцию рассеивания света, который передают через них. Рассеиватели 15a и 15b, которые имеют одинаковую толщину, помещают поверх друг друга. Оптическая пластина 15c является тонкой пластиной, имеющей меньшую толщину, чем толщина рассеивателей 15a и 15b. Оптическая пластина 15c включает в себя три пластины, помещенные друг поверх друга, более конкретно, пластину рассеивания, пластину линзы и поляризующую пластину отражающего типа, которые расположены в данном порядке со стороны рассеивателя 15a (15b) (т.е. со стороны задней поверхности).

Первый элемент 19 крепления располагают на внешних частях края корпуса 14 и конфигурируют для поддержания почти всех внешних частей края пластин 15a и 15b рассеивания со стороны корпуса 14. Как показано на фиг. 3, первый элемент 19 крепления включает в себя пару первых узлов 19A фиксации короткой стороны и два отличающихся первых узла 19B и 19C фиксации длинной стороны. Первый узел 19A фиксации короткой стороны располагают вдоль соответствующих коротких сторон корпуса 14. Первые узлы 19B и 19C фиксации длинной стороны располагают вдоль соответствующих коротких сторон корпуса 14. Части первого элемента 19 крепления конфигурируют по-разному в зависимости от расположения при монтаже. Символы 19A-19C используются для того, чтобы независимо ссылаться на части первого элемента 19 крепления. Чтобы сослаться на первый элемент 19 крепления в целом, используется цифра 19 без символов.

Как показано на фиг. 4 и 5, первые узлы 19A фиксации короткой стороны имеют по существу одинаковую конфигурацию. Каждый из них имеет по существу поперечное сечение L-формы по направлениям вдоль поверхности пластины 14c поддержки и внутренней поверхности боковой пластины 14b. Часть каждого первого узла 19 фиксации короткой стороны, которая параллельна пластине 14c поддержки, соединяют с рассеивателем 15b во внутренней области, а со вторым узлом 20A фиксации короткой стороны - во внешней области. Второй узел 20A фиксации короткой стороны будет объясняться позже. Первые узлы 19A фиксации короткой стороны охватывают по существу всю длину пластин 14c поддержки и боковых пластин 14b на коротких сторонах.

Первые узлы 19B и 19C фиксации длинной стороны конфигурируют по-разному. В частности, первый узел 19B фиксации длинной стороны располагают на нижней стороне в вертикальном направлении корпуса 14 (нижняя сторона на фиг. 3). Как показано на фиг. 7, его располагают вдоль внутренней поверхности пластины 14c поддержки и поверхности пластины 18 световода, расположенной на стороне поверхности отображения (поверхности напротив стороны платы 17 LED). Пластину 18 световода располагают смежно с пластиной 14c поддержки. Первый узел 19B фиксации длинной стороны имеет функцию прижатия смежной пластины 18 световода со стороны поверхности отображения. Первый узел 19B фиксации длинной стороны соединяют с рассеивателем 15a, который расположен на стороне поверхности отображения, в области внутреннего края, а со вторым узлом 20B фиксации длинной стороны - в области внешнего края. Второй узел 20B фиксации длинной стороны будет объясняться позже. Область внутреннего края первого узла 19B фиксации длинной стороны имеет ступенчатую часть 19Ba, сформированную так, чтобы она соответствовала форме области внешнего края рассеивателя 15a, который расположен на стороне поверхности отображения. Смежно со ступенчатой частью 19Ba, на первом узле 19B фиксации длинной стороны на внешней стороне относительно ступенчатой части 19Ba формируют углубление 19Bb для соединения с выступом 20Bc второго узла 20B фиксации длинной стороны. Узел 19B фиксации длинной стороны охватывает по существу всю длину пластины 14c поддержки на длинной стороне и несветящиеся части смежных пластин 18 световода (узел 30 монтажа на плате и узел 32 световода). Ширина первого узла 19B фиксации длинной стороны больше ширины других первых узлов 19A и 19C фиксации на область, которая охватывает несветящуюся часть.

Первый узел 19C фиксации длинной стороны расположен на верхней стороне корпуса 14 (верхняя сторона на фиг. 3). Как показано на фиг. 8, первый узел 19C фиксации длинной стороны имеет подобное «кривошипу» поперечное сечение. Он расположен вдоль внутренних поверхностей пластины 14c поддержки, боковой пластины 14b и нижней пластины 14a. Выступ 19Ca поддержки рассеивателя формируют в области первого узла 19C фиксации длинной стороны, параллельной пластине 14c поддержки, чтобы он выступал в сторону поверхности отображения. Выступ 19Ca поддержки рассеивателя имеет поперечное сечение, имеющее форму арки. Он контактирует с рассеивателем 15b со стороны корпуса 14. Выступ 19Cb поддержки пластины световода формируют в области первого узла 19C фиксации длинной стороны, параллельной нижней пластине 14a, чтобы он выступал в сторону поверхности отображения. Выступ 19Cb поддержки пластины световода имеет поперечное сечение, имеющее форму арки. Он контактирует со смежной пластиной 18 световода со стороны задней поверхности. Первый узел 19C фиксации длинной стороны имеет функции присоединения рассеивателей 15a и 15b (т.е. функции поддержки) и пластины 18 световода (т.е. функции поддержки). Область узла 19C фиксации длинной стороны, параллельная пластине 14c поддержки и расположенная внутри относительно выступа 19Ca поддержки рассеивателя, контактирует с оконечной частью пластины 18 световода со стороны задней поверхности. Пластина 18 световода поддерживается в двух точках: в оконечной части с помощью выступа 19Ca поддержки и в основной части с помощью выступа 19Cb поддержки световода. Первый узел 19C фиксации длинной стороны охватывает по существу всю область пластины 14c поддержки и боковую пластину 14b на длинной стороне. Выступающая часть 19Cc поднимается от внешнего края узла 19C фиксации длинной стороны, в направлении краевых поверхностей рассеивателей 15a и 15b.

Как показано на фиг. 3, второй элемент 20 крепления располагают в областях внешних краев корпуса 14. Ширина второго элемента 20 крепления меньше размера соответствующих сторон корпуса 14 и рассеивателей 15a и 15b. Поэтому второй элемент 20 крепления прижимает части внешнего края рассеивателя 15a. Второй элемент 20 крепления включает в себя второй узел 20A фиксации короткой стороны, расположенный на соответствующей области короткого края корпуса 14, и множество вторых узлов 20B и 20C фиксации длинной стороны, которые расположены в каждой области длинного края. Части второго элемента 20 крепления конфигурируют по-разному согласно расположению при монтаже. Символы 20A - 20C используются для независимой ссылки к частям второго элемента 20 крепления. Чтобы обратиться ко второму элементу 20 крепления в целом, используется цифра 20 без символов.

Вторые узлы 20A фиксации короткой стороны располагают вокруг центральных частей соответствующих областей короткого края корпуса 14. Их размещают в части внешнего края первого узла 19A фиксации короткой стороны и фиксируют с помощью винтов. Как показано на фиг. 5, у каждого второго узла 20A фиксации короткой стороны есть фиксирующая лапка 20Aa, которая выдается внутрь от основной части детали, которую прикрепляют винтами. Рассеиватель 15a прижимают краями фиксирующей лапки 20Aa с передней стороны. Жидкокристаллическую панель 11 помещают в фиксирующую лапку 20Aa со стороны поверхности отображения, и она удерживается между рамкой 13 и фиксирующей лапкой 20Aa. Амортизирующие материалы для жидкокристаллической панели 11 располагают на поверхностях фиксирующей лапки 20Aa.

Вторые узлы 20B и 20C фиксации длинной стороны конфигурируют по-разному. Вторые узлы 20B фиксации длинной стороны располагают на нижней стороне корпуса 14 в вертикальном направлении (нижняя сторона на фиг. 3). Как показано на фиг. 3, три вторых узла 20B фиксации длинной стороны располагают по существу с равными интервалами. Один из них располагают приблизительно в середине длинной стороны корпуса 14 на нижней стороне на фиг. 3, а другие два располагают с обеих сторон от того узла, который расположен в середине. Их размещают в области внешнего края первого узла фиксации длинной стороны 19B и прикрепляют винтами. Как показано на фиг. 7, каждый узел 20B фиксации длинной стороны имеет фиксирующую лапку 20Ba с внутренней стороны, аналогично узлу 20A фиксации короткой стороны. Поверхность фиксирующей лапки 20Ba на стороне корпуса 14 прижимает рассеиватель 15a. К ее поверхности со стороны поверхности отображения присоединяют панель жидкокристаллического дисплея 11 через амортизирующие материалы 20Bb. Вторые узлы 20B фиксации длинной стороны имеют размеры, которые больше размеров других вторых узлов 20A и 20C фиксации, которые аналогичны первым узлам 19B фиксации длинной стороны. Выступы 20Bc для позиционирования вторых узлов 20B фиксации длинной стороны относительно первых узлов 19B фиксации длинной стороны формируют на поверхностях вторых узлов 20B фиксации длинной стороны со стороны корпуса 14.

Вторые узлы 20C фиксации длинной стороны располагают на верхней стороне корпуса 14 в вертикальном направлении (верхняя сторона на фиг. 3). Как показано на фиг. 3, два вторых узла 20C фиксации длинной стороны располагают в области длинного края корпуса 14 на верхней стороне на фиг. 3. Их непосредственно помещают на пластину 14c поддержки корпуса 14 и прикрепляют винтами. Как показано на фиг. 8, у каждого второго узла 20C фиксации длинной стороны есть фиксирующая лапка 20Ca на внутренней стороне, аналогично второму узлу 20A фиксации короткой стороны и второму узлу 20B фиксации длинной стороны. Поверхности фиксирующих лапок 20Ca со стороны корпуса 14 прижимают рассеиватель 15a, и к поверхностям со стороны поверхности отображения присоединяют жидкокристаллическую панель 11 через амортизирующие материалы 20Cb. Другие амортизирующие материалы 20Cc обеспечивают между фиксирующими лапками 20Ca вторых узлов 20C фиксации длинной стороны и рамкой 13.

Радиаторы 21 изготавливают из синтетического полимера или металла, имеющего высокую теплопроводность, и их формируют в форме листа. Как показано на фиг. 5 и 7, радиаторы 21 располагают внутри и снаружи корпуса 14, соответственно. Радиатор 21 внутри корпуса 14 помещают между нижней пластиной 14a корпуса 14 и платами 17 LED. У него есть вырезы для компонентов в некоторых областях. Радиатор 21 снаружи корпуса 14 располагают на задней поверхности нижней пластины 14a корпуса 14.

Как показано на фиг. 10, LED 16 монтируют на поверхности плат 17 LED, т.е. LED 16 являются поверхностно монтируемыми LED. Каждый LED 16 имеет подобную бруску габаритную форму, длинное измерение которого имеет горизонтальное направление. LED 16 является LED с боковым направлением излучения. Боковая поверхность каждого LED 16, которая расположена вертикально от поверхности монтажа, является поверхностью 16a излучения света. Поверхность монтажа находится напротив платы 17 LED (т.е. на нижней поверхности, которая контактирует с платой 17 LED). Ось света LA, излучаемого из LED 16, по существу параллельна поверхности 11a отображения панели жидкокристаллического дисплея 11 (поверхности 36 выхода света из пластины 18 световода) (см. фиг. 7 и 10). В частности, ось света LA света, излучаемого из LED 16, соответствует направлению короткой стороны (направлению оси Y) корпуса 14, т.е. вертикальному направлению. Свет проходит вверх в вертикальном направлении (направлении прохождения выходящего света от поверхности 16a выхода света) (см. фиг. 3 и 7). Свет, излучаемый из LED 16, излучается в трех измерениях вокруг оси света LA в указанном угловом диапазоне. Направленность его выше, чем у ламп с холодным катодом. А именно, угловые распределения LED 16 имеют тенденцию, что интенсивность излучения LED 16 значительно высока по оси света LA и резко уменьшается, когда угол к оси света LA увеличивается. Продольное направление LED 16 соответствует направлению длинной стороны корпуса 14 (направлению оси X).

LED 16 включает в себя множество элементарных LED 16c, установленных на плате 16b, которая расположена на противоположной стороне от поверхности 16a излучения света (на задней поверхности). Элементарные LED 16c являются светоизлучающими компонентами. LED 16 размещают в корпусе 16d, и внутреннее пространство корпуса 16d закрывают с помощью полимерного элемента 16e. LED 16 включает в себя три различных вида элементарных LED 16c с различными основными длинами волн излучения. В частности, каждый элемента
