Прокатная клеть

Прокатная клеть

Иллюстрации

Показать все

Реферат

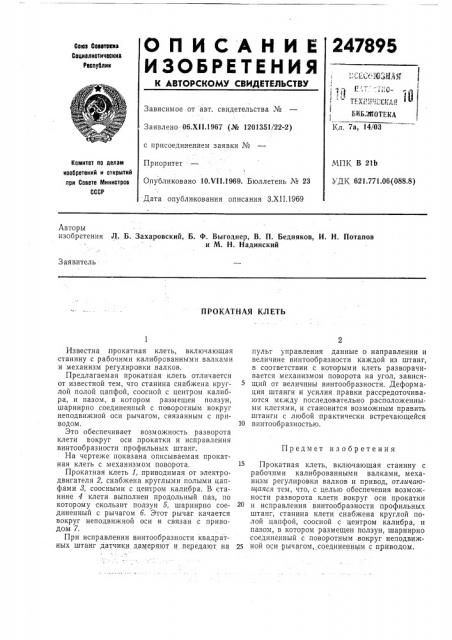

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

247895

Ссюв Советских

Социалистических

Республик

j 1 а1 !

Зависимое от авт. свидетельства №

БИБЛИОТЕКА

Заявлено- 06.XII.1967 (№ 1201351/22-2) Кл. 7а, 14/03 с присоединением заявки №

Приоритет

Опубликовано 10Х11.1969. Бюллетень № 23

МПК В 21Ь

УДК 621.771.06(088.8) Комитет по делам иаобретений н открытий при Совете Министров

СССР

Дата опубликования описания З.XII.1969

Авторы изобретения Л. Б. Захаровский, Б. Ф. Выгоднер, В, П. Бедняков, И. Н. Потапов и М. Н. Надинский

Заявитель

ПРОКАТНАЯ КЛЕТЬ

Предмет изобретения

Известна;прокатная клеть, включающая станину с рабочими калиброванными валками и механизм регулиро вки,валков.

Предлагаемая прокатная клеть отличается от известной тем, что станина снабжена круглой полой цапфой, соосной с центром калибра, и пазом, в котором размещен ползун, шарнирно соединенный с поворотным вокруг неподвижной оси рычагом, связанным с приводом.

Это обеспечивает возможность разворота клети вокруг оси прокатки и исправления винтообразности профильных штанг.

На чертеже показана описываемая прокатная клеть с механизмом поворота.

Прокатная клеть 1, приводимая от электродвигателя 2, снабжена круглыми полыми цапфами 8, соосными с центром калибра. В станине 4 клети выполнен продольный паз, по которому скользит ползун 5, шарнирно соединенный с рычагом б. Этот рычаг качается вокруг неподвижной оси и связан с приводом 7.

При исправлении винтообразности квадратных штанг датчики замеряют и передают на пульт управления данные о направлении и величине винтообразности каждой из штанг, в соогветствии с которыми клеть разворачивается механизмом поворота на угол, зависящий от величины винтообразности. Деформация штанги и усилия правки рассредоточиваются между последовательно расположенными клетями, и становится возможным править штанги с любой практически встречающейся

10 винтообразностью.

Прокатная клеть, включающая станину с рабочими калиброванными валками, механизм регулировки валков и привод, отличаюи аяся тем, что, с целью обеспечения возможности разворота клети вокруг оси прокатки

20 и исправления винтообразности профильных штанг, станина клети снабжена круглой полой цапфой, соосной с центром калибра, и пазом, в котором размещен ползун, шарнирно соединенный с поворотным, вокруг неподвиж25 ной оси рычагом, соединенным с приводом.

247895

Составитель Е. С: ворцова

Редактор Н. Л. Корченко Техред Т. П. Курилко Корректор В. И. )Колудева

Заказ 3213/12 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
