Устройство отображения изображений и способ отображения изображений

Устройство отображения изображений и способ отображения изображений

Иллюстрации

Показать все

Реферат

ОБЛАСТЬ ТЕХНИКИ

Настоящее изобретение относится к устройству отображения изображений и способу отображения изображений, в котором изображение отображается путем разделения источника света для уменьшения неоднородность яркости или неоднородность цвета.

УРОВЕНЬ ТЕХНИКИ

Жидкокристаллическое устройство отображения отображает изображение, позволяя жидкокристаллической панели пропускать или блокировать свет, излучаемый из подсветки. Воспроизводимость цветов, характеристика контрастности и энергопотребление жидкокристаллического устройства отображения, в основном, зависят от производительности или управления жидкокристаллической панели и подсветки. Недавно был предложен способ возбуждения, согласно которому подсветка делится на совокупность областей для управления коэффициентом излучения в каждой области (в дальнейшем именуемый активным возбуждением области).

При активном возбуждении области, когда часть изображения, подлежащего отображению, имеет низкую яркость, коэффициент излучения области подсветки, соответствующий этой части, снижается для задания прозрачности жидкокристаллической панели в соответствии с коэффициентом излучения. Поскольку таким образом можно оптимизировать коэффициент излучения каждой области подсветки, можно уменьшить энергопотребление подсветки в целом. Кроме того, поскольку коэффициент излучения снижается в каждой области, можно уменьшить плавающий уровень черного на жидкокристаллическом дисплее (например, состояние, когда черный участок на экране отображается чуть ярче при выключенном освещении), и кроме того, можно повысить контрастность и качество изображения.

При этом активном возбуждении области, в качестве подсветки можно использовать источник света RGB-СИД, включающий в себя СИД (светодиоды) трех цветов: красного (R), зеленого (G) и синего (B). В этом случае необходимо не только увеличивать/уменьшать коэффициент излучения каждой области, но и управлять каждым из трехцветных СИД в области. В частности, когда отображаемое изображение, соответствующее данной области, является целиком синим, красный (R) СИД (в дальнейшем именуемый R-СИД) и зеленый (G) СИД (в дальнейшем именуемый G-СИД) переводятся в отключенное состояние, и только синий (B) СИД (в дальнейшем именуемый B-СИД) переводится во включенное состояние в этой области, и прозрачность жидкокристаллической дисплейной панели задается в соответствии с коэффициентом излучения B-СИД. Таким образом, может отображаться изображение с высокой чистотой цвета только синего цвета. Поскольку такое управление применяется только к нужному СИД из всех СИД, присутствующих в каждой области, легче добиться снижения энергопотребления по сравнению со случаем, когда используется источник белого света. Кроме того, поскольку повышается чистота цвета каждого основного цвета, можно расширить цветовую гамму отображаемого изображения.

В отношении вышеупомянутого активного возбуждения области, в выложенной патентной заявке Японии № 2005-338857 описаны устройство и способ, допускающие локальное управление яркостными и цветовыми характеристиками подсветки. В устройстве и способе, описанных в в выложенной патентной заявке Японии № 2005-338857, жидкокристаллическая дисплейная панель делится на совокупность областей, и подсветка включает в себя совокупность СИД для излучения света в соответствующие области. Коэффициент излучения каждого СИД управляется в соответствии с пиковым значением для значений градации каждой области жидкокристаллической панели.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

При активном возбуждении области с использованием источника света RGB-СИД может возникать проблема в зависимости от характеристики цветового фильтра, используемого в жидкокристаллической панели. На фиг. 13 показана схематическая диаграмма, иллюстрирующая соотношение между характеристиками прозрачности цветовых фильтров жидкокристаллической панели и длинами волны соответствующих RGB СИД. Характеристика, например, синего (B) цветового фильтра (в дальнейшем именуемого B-ЦФ) частично перекрывает длину волны G-СИД. Таким образом, даже в случае, когда желательно, чтобы через B-ЦФ проходил свет только B-СИД, через B-ЦФ проходит свет G-СИД, и поэтому происходит утечка светового потока нежелательного СИД. Когда коэффициенты излучения соответствующих СИД имеют одно и то же фиксированное значение, пропорция в количестве света, проходящего через B-ЦФ, между светом от B-СИД и светом от G-СИД всегда постоянна, что позволяет избежать утечки светового потока путем ограничения количества света от G-СИД, проникающего через B-ЦФ, на стадии проектирования.

Однако при динамическом изменении коэффициента излучения каждого СИД величина утечки светового потока также динамически изменяется. На фиг. 14 показана схематическая диаграмма, поясняющая утечку светового потока, обусловленную изменением коэффициентов излучения. На экране, показанном на фиг. 14, зеленое прямоугольное изображение 101 отображается в синем изображении фона 100. Кроме того, экран делится на совокупность областей, включающую в себя область A и область B, и прямоугольное изображение 101 отображается в области A и имеет меньший размер, чем область A. Кроме того, подсветка также соответственно делится на соответствующие области экрана для обеспечения возможности управления световым излучением в каждой области.

В этом случае в области B, поскольку отображается только синее изображение фона 100, свет излучается только из B-СИД. Таким образом, свет, излучаемый из СИД, отличных от B-СИД, никогда не проходит через B-ЦФ в области B, и поэтому утечки светового потока не происходит, и изображение отображается в синем цвете с высокой чистотой цвета. С другой стороны, поскольку в области A отображаются и синее изображение фона 100, и зеленое прямоугольное изображение 101, свет излучается как из B-СИД, так и из G-СИД. Таким образом, свет, излучаемый из G-СИД, проходит через B-ЦФ, и поэтому в области A происходит утечка светового потока. При большой величине этой утечки светового потока синее изображение отображается с яркостью, намного превосходящей исходную яркость.

Соответственно, на экране явление более яркого отображения синего цвета (т.е. явление тусклого ореола вокруг отображаемого изображения; в дальнейшем именуемое явлением ореола) происходит на границе 102 прямоугольного изображения 101 и вокруг нее вследствие утечки зеленого света, что ухудшает качество изображения. С другой стороны, когда явление ореола происходит в такой позиции, где оно не раздражает наблюдателя, например на краевом участке экрана, или когда явление ореола исчезает за короткий промежуток времени, исходная чистота цвета изображения ухудшается в случае управления световым излучением из соответствующих СИД, и понятно, что результирующее изображение может доставлять зрителю довольно большой дискомфорт.

Настоящее изобретение предлагает решение вышеозначенных проблем, и задачей настоящего изобретения является обеспечение устройства отображения изображений и способа отображения изображений, позволяющих уменьшить опасность ухудшения исходного качества изображения, которое, в противном случае, может быть вызвано избыточным подавлением неоднородности яркости или неоднородности цвета.

Устройство отображения изображений, отвечающее настоящему изобретению, представляет собой устройство отображения изображений для отображения изображения на блоке отображения, включающем в себя цветовые фильтры совокупности цветов, путем соответствующего управления коэффициентами излучения совокупности источников света, излучающих свет, цвета которых, соответственно, соответствуют цветовым фильтрам, и отличающееся тем, что содержит: средство обнаружения для обнаружения неоднородности яркости или неоднородности цвета на блоке отображения вследствие утечки светового потока из источника света, отличного от источника света, соответствующего цветовому фильтру; средство ограничения обнаружения для ограничения обнаружения, осуществляемого средством обнаружения в части блока отображения; и средство управления для управления коэффициентами излучения источников света на основании результата обнаружения, полученного средством обнаружения, и для приближения цвета света к белому путем снижения насыщенности света, в котором свет соответствует смешанному свету из совокупности источников света, падающему на цветовые фильтры.

Устройство отображения изображений, отвечающее настоящему изобретению, отличается тем, что средство управления управляет коэффициентами излучения источников света, чтобы приблизить цвет света из источников света к белому путем снижения насыщенности света за счет аддитивной смеси цветов.

Устройство отображения изображений, отвечающее настоящему изобретению, отличается тем, что средство ограничения обнаружения содержит средство получения типа для получения типа изображения, подлежащего отображению, на блоке отображения; и средство установки для задания произвольной области на блоке отображения на основании типа, полученного средством получения типа, и обнаружение, осуществляемое средством обнаружения, ограничивается в области, заданной средством установки.

Устройство отображения изображений, отвечающее настоящему изобретению, отличается тем, что средство обнаружения обнаруживает неоднородность яркости или неоднородность цвета, имеющее место в части блока отображения, и средство управления управляет коэффициентами излучения источников света, расположенных в позиции, соответствующей части, обнаруженной средством обнаружения.

Устройство отображения изображений, отвечающее настоящему изобретению, отличается тем, что дополнительно содержит средство управления отображением для отображения изображения OSD на блоке отображения, и средство ограничения обнаружения ограничивает обнаружение на основании изображения OSD, отображаемого средством управления отображением.

Устройство отображения изображений, отвечающее настоящему изобретению, отличается тем, что средство ограничения обнаружения ограничивает обнаружение в позиции, соответствующей изображению OSD, отображаемому средством управления отображением на блоке отображения.

Устройство отображения изображений, отвечающее настоящему изобретению, отличается тем, что дополнительно содержит средство приема для приема сигнала от внешнего устройства, и средство управления отображением отображает изображение OSD на основании сигнала, принятого средством приема.

Способ отображения изображений, отвечающий настоящему изобретению, представляет собой способ отображения изображений для отображения изображения на блоке отображения, включающем в себя цветовые фильтры совокупности цветов, путем соответствующего управления коэффициентами излучения совокупности источников света, излучающих свет цвета которых, соответственно, соответствуют совокупности цветовых фильтров, отличающийся тем, что содержит этапы, на которых: обнаруживают неоднородность яркости или неоднородность цвета на блоке отображения вследствие утечки светового потока из источника света, отличного от источника света, соответствующего цветовому фильтру, причем обнаружение ограничивается в части блока отображения; и управляют коэффициентами излучения источников света на основании результата обнаружения неоднородной яркости или неоднородного цвета и приближают цвет света к белому путем снижения насыщенности света, в котором свет соответствует смешанному свету из совокупности источников света, падающему на цветовые фильтры.

Согласно настоящему изобретению, при обнаружении неоднородности яркости или неоднородности цвета обнаружение ограничивается в части блока отображения, управление коэффициентами излучения источников света осуществляется на основании результата обнаружения, и насыщенность смешанного света для света, излучаемого из совокупности источников света, падающего на цветовые фильтры, снижается для приближения цвета смешанного света к белому. Когда смешанный свет становится ближе к белому свету, блок отображения снижает прозрачность для сохранения отображаемого цвета. В результате, можно уменьшать опасность ухудшения качества изображения, подлежащего отображению на блоке отображения, вследствие неоднородности яркости или неоднородности цвета, которое, в противном случае, может быть вызвано пропусканием ненужного света из источников света. Кроме того, поскольку обнаружение ограничивается в части блока отображения, даже при наличии неоднородности яркости или неоднородности цвета, управление коэффициентами излучения источников света не осуществляется для уменьшения неоднородности в этой части. Таким образом, когда неоднородность яркости или неоднородность цвета имеет место, например, в позиции, где она не мешает зрителю, процесс уменьшения неоднородности не осуществляется во избежание ухудшения качества изображения, которое, в противном случае, может быть вызвано предпочтительным подавлением неоднородности яркости или неоднородности цвета. Соответственно, может сохраняться исходное качество изображения.

При этом источник света, отличный от источника света, соответствующего цветовому фильтру, означает источники света, отличные от того, который имеет длину волны излучения, согласующуюся с цветовым фильтром соответствующего цвета. Исходя из того, например, что используются цветовые фильтры трех цветов: красного (R), зеленого (G) и синего (B), источник света, соответствующий R (красному) цветовому фильтру, является источником красного света, и источники света, соответственно, соответствующие G (зеленому) и B (синему) цветовым фильтрам, являются источниками зеленого и синего света, соответственно. Соответственно, в отношении R (красного) цветового фильтра, источники света, отличные от источника света, соответствующего цветовому фильтру, являются источниками зеленого и синего света. Аналогично, в отношении G (зеленого) цветового фильтра, они являются источниками красного и синего света, и в отношении B (синего) цветового фильтра, они являются источниками красного и зеленого света.

Согласно настоящему изобретению, источники света трех цветов, красного, зеленого и синего используются для получения белого света путем смешения света соответствующих цветов.

Согласно настоящему изобретению, обнаружение неоднородности яркости или неоднородности цвета ограничивается в области, заданной на блоке отображения на основании типа изображения, подлежащего отображению. Поскольку неоднородность яркости или неоднородность цвета можно игнорировать в зависимости от типа изображения, можно уменьшать опасность ухудшения качества изображения, которое, в противном случае, может быть вызвано избыточным управлением коэффициентами излучения источников света.

Согласно настоящему изобретению, производится управление коэффициентом излучения источника света, расположенного в позиции, соответствующей части блока отображения, где необходимо обнаружить неоднородность яркости или неоднородность цвета. Таким образом, в отсутствие неоднородности яркости и т.д. в области обнаружения блока отображения, не требуется управлять коэффициентами излучения источников света, соответствующих этой области, что позволяет снизить энергопотребление источников света. Кроме того, в случае ограниченного обнаружения, не требуется управлять коэффициентами излучения источников света, соответствующих этой области, что также позволяет снизить энергопотребление источников света.

Согласно настоящему изобретению, обнаружение неоднородности яркости или неоднородности цвета ограничивается в соответствии с информацией об изображении OSD, например, позицией отображения, размером и контентом изображения OSD. Изображение OSD в ряде случаев отображается в краевом участке экрана и исчезает за короткий промежуток времени, и поэтому иногда не требуется осуществлять управление для уменьшения неоднородности яркости или неоднородности цвета, получаемой из изображения OSD. Таким образом, даже при наличии неоднородности яркости или неоднородности цвета вследствие изображения OSD, обнаружение ограничивается, чтобы управление коэффициентами излучения не осуществлялось, что позволяет препятствовать ухудшению качества другого изображения по причине избыточного управления коэффициентами излучения.

Согласно настоящему изобретению, обнаружение неоднородности яркости или неоднородности цвета, имеющей место в позиции, где отображается изображение OSD, ограничивается. Когда не требуется уменьшать неоднородность яркости или неоднородность цвета вследствие изображения OSD, отображаемого в краевом участке экрана, можно препятствовать ухудшению качества другого изображения по причине избыточного управления коэффициентами излучения.

Согласно настоящему изобретению, поскольку информация об изображении OSD поступает от внешнего устройства, даже когда изображение подлежит отображению на устройстве отображения изображений с помощью внешнего устройства, например устройства воспроизведения, аналогично можно избегать опасности ухудшения качества изображения, которое, в противном случае, может быть вызвано предпочтительным подавлением неоднородности яркости или неоднородности цвета.

Согласно настоящему изобретению, при обнаружении неоднородности яркости или неоднородности цвета, обнаружение ограничивается в части блока отображения, и управление коэффициентами излучения совокупности источников света осуществляется на основании результата обнаружения, для приближения цвета смешанного света, падающего на цветовые фильтры, к белому. Когда смешанный свет становится ближе к белому свету, блок отображения снижает прозрачность для сохранения отображаемого цвета. В результате, можно уменьшать опасность ухудшения качества изображения, подлежащего отображению на блоке отображения, вследствие неоднородности яркости или неоднородности цвета, которое, в противном случае, может быть вызвано пропусканием ненужного света из источников света. Кроме того, поскольку обнаружение ограничивается в части блока отображения, даже при наличии неоднородности яркости или неоднородности цвета, управление коэффициентом излучения источника света не осуществляется для уменьшения неоднородности. Таким образом, когда неоднородность яркости или неоднородность цвета имеет место, например, в позиции, где она не мешает зрителю, процесс уменьшения неоднородности не осуществляется во избежание ухудшения качества изображения, которое, в противном случае, может быть вызвано предпочтительным подавлением неоднородности яркости или неоднородности цвета. Соответственно, может сохраняться исходное качество изображения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг. 1 - блок-схема, иллюстрирующая структуру жидкокристаллического устройства отображения согласно этому варианту осуществления.

Фиг. 2 - схематическая диаграмма, иллюстрирующая структуру подсветки.

Фиг. 3A - схема, иллюстрирующая пример изображения OSD.

Фиг. 3B - схема, иллюстрирующая другой пример изображения OSD.

Фиг. 3C - схема, иллюстрирующая другой пример изображения OSD.

Фиг. 3D - схема, иллюстрирующая другой пример изображения OSD.

Фиг. 4A - схема, иллюстрирующая другой пример изображения OSD.

Фиг. 4B - схема, иллюстрирующая другой пример изображения OSD.

Фиг. 5A - схематическая диаграмма, иллюстрирующая коэффициенты излучения соответствующих СИД при одном из различных коэффициентов смешивания, который задается равным 0.

Фиг. 5B - схематическая диаграмма, иллюстрирующая коэффициенты излучения соответствующих СИД при одном из различных коэффициентов смешивания, который задается равным 1.

Фиг. 5C - схематическая диаграмма, иллюстрирующая коэффициенты излучения соответствующих СИД при одном из различных коэффициентов смешивания, который задается равным 0,4.

Фиг. 6A - схематическая диаграмма, иллюстрирующая коэффициенты излучения СИД, достигаемые до изменения коэффициентов излучения при коэффициенте смешивания 33%.

Фиг. 6B - схематическая диаграмма, иллюстрирующая коэффициенты излучения СИД, достигаемые после изменения коэффициентов излучения при коэффициенте смешивания 33%.

Фиг. 7 - схематическая диаграмма, поясняющая область обнаружения, подлежащую заданию при отображении изображения OSD.

Фиг. 8 - схематическая диаграмма, поясняющая область обнаружения, подлежащую заданию при отображении изображения OSD.

Фиг. 9 - схематическая диаграмма, поясняющая область обнаружения, подлежащую заданию при отображении изображения OSD в случае, когда изображение не отображается на всем экране.

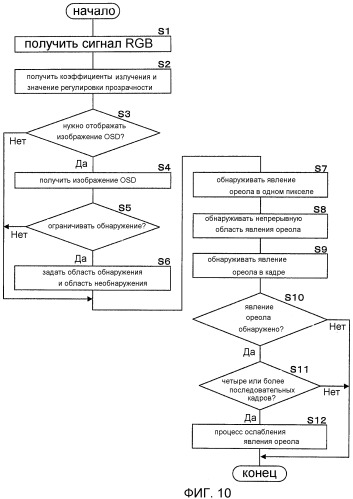

Фиг. 10 - логическая блок-схема, иллюстрирующая процесс, подлежащий выполнению на жидкокристаллическом устройстве отображения.

Фиг. 11A - схематическая диаграмма, иллюстрирующая первую и вторую области обнаружения, заданные на основании информации жанра.

Фиг. 11B - схематическая диаграмма, иллюстрирующая первую и вторую области обнаружения, заданные на основании информации жанра.

Фиг. 12 - логическая блок-схема, иллюстрирующая процесс, подлежащий выполнению на жидкокристаллическом устройстве отображения.

Фиг. 13 показана схематическая диаграмма, иллюстрирующая соотношение между характеристиками прозрачности цветовых фильтров жидкокристаллической панели и длинами волны соответствующих RGB СИД.

Фиг. 14 - схематическая диаграмма, поясняющая утечку светового потока, обусловленную изменением коэффициентов излучения.

ПОДРОБНОЕ ОПИСАНИЕ

Устройство отображения изображений, отвечающее настоящему изобретению, подробно описано ниже со ссылкой на чертежи, иллюстрирующие некоторые из его вариантов осуществления. Жидкокристаллическое устройство отображения согласно каждому варианту осуществления, соответствует устройству отображения изображений настоящего изобретения, которое отображает изображение на основании видеосигналов RGB, поступающих извне. Видеосигналы RGB можно принимать по радиоканалу, считывать с носителя записи, например DVD (цифрового универсального диска), или вводить через сеть.

ВАРИАНТ ОСУЩЕСТВЛЕНИЯ 1

На фиг. 1 показана блок-схема, иллюстрирующая структуру жидкокристаллического устройства отображения согласно этому варианту осуществления.

Жидкокристаллическое устройство отображения 20 включает в себя блок управления 1, блок приема 2, блок 3 обработки изображений, блок 4 активной обработки области и блок возбуждения 5 для возбуждения блока 10 дисплейной панели и подсветки 11. Блок 10 дисплейной панели включает в себя подсветку 11 на своей тыльной стороне и включает в себя блок отображения для отображения изображения на основании видеосигнала RGB на своей лицевой стороне. Блок 10 дисплейной панели включает в себя элементы отображения, имеющие пиксели в количестве, соответствующем разрешению своего экрана дисплея. Элементы отображения включают в себя цветовой фильтр, пропускающий нужный свет (свет нужной длины волны) и блокирующий другой свет (свет другой длины волны), и пропускает свет одного из трех цветов: красного (R), зеленого (G) и синего (B). Цветное изображение отображается на экране дисплея посредством света, проходящего через элементы отображения. Заметим, что количество света, проходящего через элементы отображения, определяется в зависимости от прозрачности элементов отображения. Прозрачность означает отношение света, который элементы отображения могут пропускать, ко всему свету, излучаемому из подсветки 11.

Подсветка 11 является источником света для излучения света с тыльной стороны блока 10 дисплейной панели. На фиг. 2 показана схематическая диаграмма, иллюстрирующая структуру подсветки 11. Вся подсветка 11 делится на совокупность прямоугольных областей 110, каждая из которых включает в себя R-СИД 11a, G-СИД 11b и B-СИД 11c. Осуществляется управление световым излучением подсветки 11 в отношении каждой из областей 110. В этой связи, хотя, согласно фиг. 2, каждая область 110 включает в себя по одному СИД 11a, 11b и 11c, в каждой области можно обеспечить совокупность СИД каждого цвета. Например, в случае, когда необходимо большое количество света, в каждой области можно обеспечить два или более СИД каждого цвета.

Блок приема 2 принимает видеосигнал RGB, считанный устройством воспроизведения 12 с носителя записи, например DVD и т.д. Заметим, что блок приема 2 может принимать радиоволны или принимать данные, передаваемые через WAN (глобальную сеть) и т.д.

Блок 3 обработки изображений осуществляет различную обработку сигнала над видеосигналом RGB, принятым блоком приема 2. Например, блок 3 обработки изображений получает данные изображения, извлеченные из видеосигнала RGB с постоянными временными интервалами (в дальнейшем именуемые кадром), получает значения градации данных изображения, регулирует размер и т.д. данных изображения и выводит различную полученную информацию на блок управления 1 и блок 4 активной обработки области. Кроме того, блок 3 обработки изображений надлежащим образом выполняет различную обработку сигнала, например, процесс генерации сигнала RGB, процесс цифрового преобразования, процесс преобразования цветового пространства, процесс масштабирования, процесс цветовой коррекции, процесс обнаружения синхронизации, процесс гамма-коррекции и процесс OSD (отображения экранного меню).

OSD означает отображение изображения OSD на блоке 10 дисплейной панели. На фиг. 3A-3D и 4A и 4B показаны диаграммы, иллюстрирующие примеры изображения OSD. На фиг. 3A-3D показаны изображения OSD, отображаемые при работе пульта дистанционного управления (далее именуемого просто пультом) жидкокристаллического устройства отображения 20, и в частности, отображение канала показано на фиг. 3A, отображение громкости звука показано на фиг. 3B, отображение информации показано на фиг. 3C, и отображение режима качества изображения показано на фиг. 3D. В качестве отображения канала, отображается номер канала 30 для канала, просматриваемого в данный момент. В качестве отображения громкости звука, линейка громкости 31 отображается, когда зритель регулирует громкость звука с помощью пульта и т.д. В качестве отображения информации, в центре экрана отображается информационный экран 32, где указаны состояние жидкокристаллического устройства отображения 20, настройка таймера для просмотра программы, начало загрузки информации или предупреждение. В качестве отображения режима качества изображения, отображается изображение 33 информации о режиме, когда зритель изменяет качество изображения с помощью пульта и т.д. Режим качества изображения включает в себя динамический режим, стандартный режим и режим кинофильма, и в каждом режиме яркость, контрастность и прочее изображение задаются равными предписанным значениям.

На фиг. 4A и 4B показаны изображения OSD, отображаемые в ходе работы устройства воспроизведения 12, т.е. внешнего устройства, и например, на фиг. 4A показано отображение режима воспроизведения, и на фиг. 4B показано отображение режима перемотки вперед. В качестве отображения режима воспроизведения, пиктограмма воспроизведения 41 отображается в верхнем правом участке на экране. В качестве отображения режима перемотки вперед, пиктограмма перемотки вперед 42 отображается в верхнем правом участке на экране. При отображении такого изображения OSD пользователь может видеть параметры работы или настройки.

Блок 4 активной обработки области определяет оптимальные коэффициенты излучения СИД 11a, 11b и 11c в соответствии с пиковыми значениями соответствующих цветовых компонентов каждого кадра, соответствующими каждой области 110, на основании значений градации данных изображения, поступающих от блока 3 обработки изображений, и описанного ниже коэффициента смешивания, поступающего от блока управления 1. Например, в случае, когда пиковые значения красного (R), зеленого (G) и синего (B) компонентов одного кадра составляют, соответственно, 10%, 60% и 30% от значений, используемых в динамическом диапазоне, блок 4 активной обработки области задает коэффициенты излучения соответствующих СИД 11a, 11b и 11c также равными 10%, 60% и 30%. Блок 4 активной обработки области определяет эти коэффициенты излучения в отношении всех областей 110 для каждого кадра.

Кроме того, блок 4 активной обработки области определяет, для каждого кадра, значение управления прозрачностью (значение напряжения) для управления прозрачностью элементов отображения блока 10 дисплейной панели на основании значений градации данных изображения и коэффициентов излучения, определенных вышеописанным образом. Блок 4 активной обработки области выводит определенные коэффициенты излучения и значение управления прозрачностью на блок управления 1 и блок возбуждения 5.

В этой связи количество света, проходящего через элементы отображения блока 10 дисплейной панели, получается умножением коэффициента излучения СИД, цвет которого соответствует элементам отображения, на прозрачность элементов отображения. Поскольку коэффициенты излучения и значение управления прозрачностью определяются на основании значений градации данных изображения, например, при низких значениях градации данных изображения данного участка блока 10 дисплейной панели, энергопотребление подсветки 11 можно снизить, уменьшив коэффициенты излучения СИД, расположенных в области 110, соответствующей этому участку.

Блок возбуждения 5 включает в себя блок 51 возбуждения панели и блок 52 возбуждения подсветки. Блок 51 возбуждения панели соответствует схеме возбуждения для блока 10 дисплейной панели и осуществляет управление для изменения прозрачности элементов отображения блока 10 дисплейной панели в соответствии со значением управления прозрачностью, поступающим от блока 4 активной обработки области. Значение управления прозрачностью, выдаваемое блоком 51 возбуждения панели, накапливается на электроде, расположенном в каждом элементе отображения блока 10 дисплейной панели. Таким образом, наклон молекул жидкого кристалла, соответствующих элементам отображения, изменяется в соответствии с накопленным таким образом напряжением, что позволяет управлять прозрачностью элементов отображения. Блок 52 возбуждения подсветки соответствует схеме возбуждения для подсветки 11 и осуществляет управление для изменения коэффициентов излучения СИД 11a, 11b и 11c подсветки 11 на основании коэффициентов излучения, поступающих от блока 4 активной обработки области. Заметим, что блок 52 возбуждения подсветки управляет световым излучением СИД 11a, 11b и 11c в отношении каждой области 110.

Блок управления 1 представляет собой микрокомпьютер, включающий в себя ЦП (центральный процессор), ПЗУ (постоянную память) и прочее, и возбуждает и управляет жидкокристаллическим устройством отображения 20 в целом путем возбуждения и управления соответствующими компонентами жидкокристаллического устройства отображения 20. Например, блок управления 1 обнаруживает, на блоке 3 обработки изображений, возникновение явления ореола (неоднородности яркости или неоднородности цвета), имеющие место в каждой области 110, на основании значения управления прозрачностью (значения напряжения), коэффициентов излучения СИД 11a, 11b и 11c и прочее. При обнаружении явления ореола, блок управления 1 изменяет коэффициент смешивания, описанный ниже, для ослабления явления ореола. Затем, на основании измененного коэффициента смешивания, блок управления 1 определяет коэффициенты излучения СИД 11a, 11b и 11c с помощью блока 4 активной обработки области, чтобы сделать смешанный свет света от СИД 11a, 11b и 11c ближе к белому свету.

Теперь опишем способ обнаружения возникновения явления ореола.

Явление ореола означает явление тусклого ореола на внешней границе изображения и вокруг нее вследствие утечки светового потока от СИД через цветовой фильтр, цвет которого не соответствует описанному выше. Блок управления 1 обнаруживает возникновение явления ореола на основании баланса коэффициентов излучения между СИД 11a, 11b и 11c и баланса прозрачности элементов отображения. В конкретном объяснении предполагается, что коэффициенты излучения СИД 11a, 11b и 11c равны, соответственно, 0%, 80% и 20% в области A на фиг. 14 и 0%, 0% и 20% в области B, и что прозрачность элементов отображения равна 100%. Кроме того, предполагается, что 10% света от G-СИД 11b проникает через синий (B) фильтр, и что допустимый диапазон утечки светового потока составляет менее 20% света, проходящего через синий (B) фильтр. Допустимый диапазон утечки светового потока означает предельную величину утечки светового потока, которая может ухудшать качество изображения.

В этом случае, поскольку коэффициент излучения G-СИД 11b равен 80%, величина утечки светового потока составляет 8%. Кроме того, поскольку коэффициент излучения B-СИД 11c равен 20%, допустимый диапазон утечки светового потока составляет 4%. Поскольку величина утечки светового потока G-СИД 11b равна 8%, она превышает допустимый диапазон утечки светового потока B-СИД 11c. Иными словами, свет от G-СИД 11b смешивается по цвету со светом от B-СИД 11c на границе 102 и вокруг нее, и поэтому синее изображение на границе 102 и вокруг нее отображается в синем цвете, более ярком, чем исходный синий. Таким образом, блок 3 обработки изображений вычисляет величину утечки светового потока и обнаруживает возникновение явления ореола, когда вычисленная величина превышает допустимый диапазон утечки светового потока.

Блок 3 обработки изображений выполняет обнаружение возникновения явления ореола в отношении каждого кадра и каждого пикселя элементов отображения. Затем блок 3 обработки изображений выполняет обнаружение в отношении пикселей, соседствующих по вертикали или по горизонтали с пикселем, в котором обнаружено возникновение явления ореола, для выявления непрерывной области пикселей, где обнаружено явление ореола. Когда блок 3 обработки изображений обнаруживает возникновение явления ореола в совокупности пикселей соседствующих друг с другом по вертикали или по горизонтали, а именно, когда пиксели, в которых обнаружено явление ореола, занимают предписанную область одного кадра (например, 50% всей площади кадра), делается вывод, что в кадре имеет место явление ореола. Затем блок управления 1 решает выполнять процесс ослабления явления ореола на основании непрерывной области кадров, где определено, что имеет место явление ореола, например, когда определено, что явление ореола имеет место в четырех последовательных кадрах.

В этой связи, в этом варианте осуществления описан всего лишь пример способа обнаружения явления ореола, и способ обнаружения явления ореола, условия обнаружения возникновения явления ореола и прочее можно надлежащим образом изменять.

Теперь опишем способ ослабления вышеописанного явления ореола.

Для ослабления явления ореола блок управления 1 приближает свет, полученный смешением света СИД 11a, 11b и 11c, к белому свету за счет аддитивной смеси цветов. В частности, поскольку коэффициенты излучения СИД соответствующих цветов равны в белом свете, блок 4 активной обработки области делает коэффициенты излучения СИД 11a, 11b и 11c равными друг другу, чтобы сделать смешанный свет ближе к белому свету. В этом варианте осуществления, в отсутствие управления коэффициентом излучения одного из СИД, имеющих максимальный коэффициент излучения, коэффициенты излучения других СИД регулируются так, чтобы приблизиться к максимальному коэффициенту излучения. Когда коэффициент излучения, например, G-СИД 11b, максимален, блок 4 активной обработки области приближает коэффициенты излучения R-СИД 11a и B-СИД 11c к коэффициенту излучения G-СИД 11b.

Коэффициент излучения каждого СИД, определяемый блоком 4 активной обработки области для ослабления явления ореола, определяется на основании коэффициента смешивания. Коэффициент смешивания - это отношение изменения коэффициентов излучения СИД 11a, 11b и 11c, определяемое блоком управления 1. Например, когда коэффициенты излучения СИД 11a, 11b и 11c оптимальны для соответствующих цветовых компонентов данных изображения, в которых коэффициенты излучения определяются блоком 4 активной обработки области, коэффициент смешивания равен 0. Иными словами, когда коэффициент смешивания равен 0, коэ
