Система передачи данных, устройство передачи, способ передачи, устройство приема и способ приема
Иллюстрации
Показать всеИзобретение относится к системе передачи данных, в которой в сигнал изображения внедрена информация идентификации содержания. Техническим результатом является возможность выполнения стороной приема оптимальной обработки сигнала изображения (данных изображения) в зависимости от типа содержания. Результат достигается тем, что система 40 состоит из устройства 41 записи на ЖД (жесткий диск) и модуля 42 дисплея, и в ней используется интерфейс передачи данных МИВЧ (мультимедийный интерфейс высокой четкости (HDMI)). Источник 53 МИВЧ устройства 41 записи на ЖД передает данные изображения (сигнал изображения) в форме дифференциальных сигналов в потребитель 61 МИВЧ модуля 42 дисплея через три канала ДПМП (дифференциальная передача сигналов с минимизацией переходов (TMDS)). Источник 53 МИВЧ вставляет информацию идентификации содержания, предназначенную для идентификации типа содержания данных изображения, предназначенных для передачи, в пакет ВВИ InfoFrame, размещенный в периоде гашения обратного хода луча. Блок 64 управления модуля 42 дисплея управляет работой блока 62 обработки отображения, который выполняет обработку отображения данных изображения на основе информации идентификации содержания (ITC, CT1 и СТ0), принятой потребителем 61 МИВЧ и блоком 63 дисплея для отображения изображения. 7 н. и 43 з.п. ф-лы, 34 ил.
Реферат
Область техники, к которой относится изобретение
Данное изобретение относится к системам передачи данных, устройству передачи, способу передачи, устройству приема и способу приема, в которых используется интерфейс передачи данных, такой как, например, HDMI (МИВЧ, мультимедийный интерфейс высокой четкости). В частности, настоящее изобретение относится к системе передачи данных и т.д., в которой сигнал изображения, в который внедрена информация идентификации содержания, в его период гашения обратного хода луча, передают в форме дифференциальных сигналов через множество каналов, в то время как сторона приема может выполнять оптимальную обработку сигнала изображения в зависимости от типа содержания, на основе информации идентификации содержания.
Уровень техники
В последние годы все большую популярность приобретает МИВЧ, как интерфейс передачи данных, через который передают цифровой сигнал изображения, то есть несжатый (основная полоса пропускания) сигнал изображения (ниже называется "данными изображения"), и цифровой сигнал звука (ниже называется "данными звука"), ассоциированный с сигналом изображения с высокой скоростью, например, из устройства записи DVD (ЦУД, цифровой универсальный диск), телевизионных приставок или некоторого другого AV источника (АВ, аудио-видео-источника) в телевизионный приемник, проектор или в некоторое другое устройство отображения (см., например, Патентный документ 1).
В МИВЧ предусмотрен канал TMDS (ДПМП, дифференциальная передача сигналов с минимизацией переходов) для передачи данных изображения и данных звука с высокой скоростью однонаправленно из источника МИВЧ (источник МИВЧ) потребителю МИВЧ (потребитель МИВЧ), линия СЕС (линия УБЭ, управления бытовой электроникой), предназначенная для двунаправленной передачи данных между источником МИВЧ и потребителем МИВЧ и т.д.
Патентный документ 1: Выложенный японский патент №2006-319503
Сущность изобретения
Техническая задача
Описанный выше МИВЧ первоначально представлял собой интерфейс передачи данных, предназначенный для передачи данных изображения содержания динамического изображения. Однако, что касается типов содержания, существуют неподвижное изображение, текст, кинофильм, игра и т.д. в дополнение к динамическому изображению. На стороне приема данных изображения выполняют обработку отображения изображения, такую как, например, обработка выделения контура и т.п. Однако требуется обеспечить возможность выполнения оптимальной обработки для таких данных изображения.
Цель настоящего изобретения состоит в том, чтобы обеспечить возможность на стороне приема выполнять оптимальную обработку для сигнала изображения (данных изображения) в зависимости от типа содержания.
Техническое решение
Концепция настоящего изобретения относится к устройству передачи, отличающемуся тем, что устройство передачи включает в себя:
блок вставки информации идентификации, выполненный с возможностью вставки, в период гашения обратного хода луча сигнала изображения заданного содержания, предназначенного для передачи, информации идентификации содержания, предназначенной для идентификации типа заданного содержания, и
блок передачи, выполненный с возможностью передачи в форме дифференциальных сигналов в упомянутое устройство приема через множество каналов сигнала изображения, в период гашения обратного хода луча которого вставлена информация идентификации содержания в упомянутом блоке вставки информации идентификации.
В настоящем изобретении, блок вставки информации идентификации вставляет в период гашения обратного хода луча сигнала изображения заданное содержание, предназначенное для передачи, информацию идентификации содержания, предназначенную для идентификации типа заданного содержания. Например, сигнал изображения заданного содержания, предназначенный для передачи, получают путем воспроизведения с носителя записи с помощью блока воспроизведения. Или, например, сигнал изображения заданного содержания, предназначенный для передачи, получают путем съемки объекта съемки изображения с помощью блока камеры.
Информация идентификации содержания включает в себя, например, информацию, обозначающую тип содержания. Или, например, информация идентификации содержания включает в себя одну или обе из информации, обозначающей наименование поставщика, и информации, обозначающей тип устройства источника. Информацию идентификации содержания вставляют в период гашения обратного хода луча сигнала изображения заданного содержания, используя, например, формат ВВИ InfoFrame МИВЧ. Или информацию идентификации содержания вставляют в период гашения обратного хода луча сигнала изображения с заданным содержанием, используя SPD InfoFrame (область наименования поставщика, область типа устройства источника или тому подобное) в МИВЧ.
Блок передачи передает, таким образом, сигнал изображения в форме дифференциальных сигналов, через множество каналов, в период гашения обратного хода луча которого вставлена информация идентификации содержания. Следовательно, сторона приема сигнала изображения может распознать по информации идентификации содержания, вставленной в период гашения обратного хода луча, к какому содержанию относится принятый сигнал изображения, и может выполнять оптимальную обработку для сигнала изображения, в зависимости от типа содержания.
В настоящем изобретении, например, информация идентификации содержания может представлять собой информацию идентификации, предназначенную, по меньшей мере, для идентификации того, представляет ли собой заданное содержание или нет содержание неподвижного изображения. В этом случае сторона приема может определять на основе информации идентификации содержания, относится или нет принятая информация изображения к содержанию неподвижного изображения, и может выполнять оптимальную обработку для сигнала изображения, который относится к содержанию неподвижного изображения.
В настоящем изобретении, например, информация идентификации содержания может быть сформирована из множества данных, размещенных иерархически. Например, информация идентификации содержания сформирована из первых данных, сформированных из данных размером 1 бит, и вторых данных, сформированных из данных размером 2 бита, и используется дополнительно, когда первые данные находятся в одном состоянии. В этом случае нагрузка на обработку определения на стороне приема может быть уменьшена благодаря размещению данных для определения содержания, которые передают с высокой частотой на более высокий иерархический уровень. Например, когда информацию идентификации содержания формируют из первых данных размером 1 бит и вторых данных размером 2 бита, описанных выше, возможна идентификация пяти различных содержаний, например, динамического изображения, текста, неподвижного изображения, кинофильма и игры. Например, в случае высокой частоты передачи динамического изображения, первые данные размером 1 бит используются как информация идентификации, определяющая, представляет собой или нет содержание динамическое изображение.
В настоящем изобретении, например, устройство передачи дополнительно может включать в себя блок вставки информации цветового пространства, выполненный с возможностью вставки информации цветового пространства сигнала изображения в период гашения обратного хода луча сигнала изображения заданного содержания, предназначенного для передачи, и определение информации цветового пространства может изменяться в соответствии с типом содержания, обозначенным информацией идентификации содержания. С помощью такой конфигурация сторона приема сигнала изображения может отображать изображение на основе сигнала изображения, используя оптимальное цветовое пространство, в зависимости от типа содержания.
В настоящем изобретении, например, определение информации цветового пространства может изменяться, по меньшей мере, в зависимости от того, представляет ли собой или нет заданное содержание неподвижное изображение. В этом случае для стороны приема становится возможным отображать изображение на основе сигнала неподвижного изображения в оптимальном цветовом пространстве.
В настоящем изобретении, например, устройство передачи может дополнительно включать в себя блок операции пользователя, выполненный с возможностью обеспечения для пользователя возможности обозначать цветовое пространство сигнала изображения заданного содержания, предназначенного для передачи. В этом случае пользователь может обозначать требуемое цветовое пространство, учитывая цветовое пространство или тому подобное, поддерживаемое стороной приема.
В настоящем изобретении, например, устройство передачи может дополнительно включать в себя блок получения цветового пространства, выполненный с возможностью получения информации о цветовых пространствах, которые может поддерживать устройство назначения передачи сигнала изображения с заданным содержанием, предназначенным для передачи из устройства назначения передачи. В этом случае, когда пользователь обозначает цветовое пространство, как описано выше, пользователь может легко распознавать цветовые пространства, которые поддерживает сторона приема.
В настоящем изобретении, например, устройство передачи может быть выполнено таким образом, что оно дополнительно включает в себя блок операции пользователя, выполненный с возможностью обеспечить для пользователя возможность обозначать цветовое пространство сигнала изображения заданного содержания, предназначенного для передачи, и пользователь может обозначать заданное цветовое пространство среди цветовых пространств, обозначенных на основе информации цветовых пространств, получаемых блоком получения информации цветового пространства, через блок операции пользователя. В этом случае пользователь может исключить обозначение символа цветового пространства, которое не поддерживается стороной приема.
В настоящем изобретении, например, устройство передачи может дополнительно включать в себя блок установки цветового пространства, выполненный с возможностью выбора заданного цветового пространства среди цветовых пространств, обозначенных информацией цветовых пространств, получаемых блоком получения информации цветового пространства, для автоматической установки цветового пространства сигнала изображения заданного содержания, предназначенного для передачи. В этом случае, поскольку цветовое пространство, поддерживаемое стороной приема, устанавливается автоматически, можно уменьшить трудозатраты пользователя и затрачиваемое им время.
Кроме того, в настоящем изобретении, например, устройство передачи может быть выполнено таким образом, что оно будет дополнительно включать в себя блок вставки информации диапазона квантования, выполненный с возможностью вставки информации диапазона квантования сигнала изображения в период гашения обратного хода луча сигнала изображения заданного содержания, предназначенного для передачи, и определение информации диапазона квантования изменяется в зависимости от типа заданного содержания, обозначенного информацией идентификации содержания. Благодаря такой конфигурации, сторона приема сигнала изображения может отображать изображение на основе сигнала изображения с оптимальной градацией в соответствии с типом содержания.
Кроме того, в настоящем изобретении, например, определение информации диапазона квантования может изменяться, по меньшей мере, в зависимости от того, представляет собой или нет заданное содержание неподвижное изображение. В этом случае сторона приема может отображать изображение на основе сигнала изображения содержания неподвижного изображения с оптимальной градацией.
Другая концепция настоящего изобретения относится к устройству приема, отличающемуся тем, что устройство приема включает в себя:
блок приема, выполненный с возможностью принимать сигнал изображения, передаваемый в него в форме дифференциальных сигналов через множество каналов, в период гашения обратного хода луча которого вставлена информация идентификации содержания, предназначенная для идентификации типа содержания,
блок обработки отображения, выполненный с возможностью обработки отображения сигнала изображения, принятого блоком приема, и
блок управления, выполненный с возможностью управления работой блока обработки отображения на основе информации идентификации содержания, вставленной в период гашения обратного хода луча сигнала изображения, принятого блоком приема.
В настоящем изобретении сигнал изображения, имеющий информацию идентификации содержания, вставляемую в его период гашения обратного хода луча и передаваемую в устройство приема в форме дифференциальных сигналов через множество каналов, принимают с помощью блока приема. Затем блок обработки отображения выполняет обработку для отображения, такую как выделение контура, для принятого сигнала изображения. В этом случае блок управления управляет работой блока обработки отображения на основе информации идентификации содержания, вставляемой в период гашения обратного хода луча сигнала изображения, принимаемого блоком приема. Затем блок обработки отображения изменяет его работу, в зависимости от того, к какому содержанию относится принятый сигнал изображения, и выполняет оптимальную обработку сигнала изображения.
В настоящем изобретении, например, устройство приема может быть выполнено таким образом, что блок обработки отображения включает в себя, по меньшей мере, блок выделения контура, выполненный с возможностью выделения контура для сигнала изображения, и блок управления управляет таким образом, что, когда информация идентификации содержания обозначает текст, выделение контура с помощью блока выделения контура не выполняют для сигнала изображения. Это не позволяет сделать буквы трудночитаемыми, из-за выделения контура.
В настоящем изобретении, например, устройство приема может быть выполнено таким образом, что блок обработки отображения включает в себя, по меньшей мере, блок изменения цветового пространства, выполненный с возможностью изменения цветового пространства, и блок управления управляет блоком изменения цветового пространства таким образом, что, когда информация идентификации содержания обозначает неподвижное изображение, цветовое пространство изменяется на цветовое пространство для неподвижного изображения. Это позволяет благоприятно отображать изображение на основе сигнала изображения содержания неподвижного изображения в цветовом пространстве для неподвижного изображения.
В настоящем изобретении, например, устройство приема выполнено таким образом, что блок обработки отображения включает в себя, по меньшей мере, блок изменения градации, выполненный с возможностью изменения градации черной стороны, и блок управления управляет блоком изменения градации таким образом, что, когда информация идентификации содержания обозначает кинофильм, градацию черной стороны повышают. С помощью такой конфигурации в изображении на основе сигнала изображения содержания кинофильма, градацию черной стороны подчеркивают, и может быть отображено изображение, пригодное для содержания кинофильма.
В настоящем изобретении, например, устройство приема может быть выполнено таким образом, что блок обработки отображения включает в себя, по меньшей мере, блок улучшения качества изображения, выполненный с возможностью выполнения обработки для изменения качества изображения сигнала изображения и обеспечения заданной задержки сигнала изображения, и блок управления управляет таким образом, что, когда информация идентификации содержания обозначает игру, обработку с помощью блока улучшения качества изображения не выполняют для сигнала изображения. С помощью такой конфигурации может быть уменьшена задержка изображения относительно звука, и предотвращается возникновение непривычного ощущения, из-за смещения между звуком и изображением.
В настоящем изобретении, например, устройство приема может быть выполнено таким образом, чтобы информация идентификации содержания обозначала неподвижное изображение или динамическое изображение, и блок управления управлял блоком обработки отображения, таким образом, что, когда информация идентификации содержания обозначает неподвижное изображение, для сигнала изображения выполняют обработку, пригодную для неподвижного изображения, и управляют блоком обработки отображения, таким образом, что, когда информация идентификации содержания обозначает динамическое изображение, для сигнала изображения выполняют обработку, пригодную для динамического изображения. Это позволяет выполнять оптимальную обработку для сигнала изображения, в зависимости от типа содержания.
В настоящем изобретении устройство приема может быть выполнено таким образом, чтобы устройство приема дополнительно включало в себя блок установки режима, выполненный с возможностью обеспечить для пользователя возможность установки одного из автоматических режимов, режима неподвижного изображения и режима динамического изображения, при этом информация идентификации содержания обозначает неподвижное изображение или динамическое изображение, при этом автоматический режим устанавливается с помощью блока установки режима, блок управления управляет блоком обработки отображения таким образом, что обработку, соответствующую типу (неподвижное изображение или динамическое изображение) содержания, обозначенного информацией идентификации содержания, выполняют для сигнала изображения, и в случае, когда режим неподвижного изображения или режим динамического изображения установлены с помощью блока установки режима, блок управления управляет блоком обработки отображения таким образом, что обработку, соответствующую для установленного режима, выполняют для сигнала изображения. С помощью такой конфигурации, путем установки режима неподвижного изображения или режима динамического изображения, пользователь может принудительно обеспечить выполнение устройством приема обработки, соответствующей неподвижному изображению или динамическому изображению для сигнала изображения.
В настоящем изобретении, например, устройство приема может быть выполнено таким образом, чтобы информация идентификации содержания обозначала неподвижное изображение, динамическое изображение, текст, кинофильм или игру, и блок управления управлял блоком обработки отображения, таким образом, чтобы обработка, соответствующая типу (неподвижное изображение, динамическое изображение, текст, кинофильм или игра) содержания, обозначенного информацией идентификации содержания, выполнялась для сигнала изображения. Это позволяет выполнять оптимальную обработку для сигнала изображения в зависимости от типа содержания.
В настоящем изобретении, например, устройство приема может быть выполнено таким образом, чтобы оно дополнительно включало в себя блок установки режима, выполненный с возможностью обеспечения для пользователя возможности установки одного из автоматических режимов, режима неподвижного изображения, динамического изображения, текста, кинофильма и игры, при этом информация идентификации содержания обозначает неподвижное изображение, динамическое изображение, текст, кинофильм или игру, и автоматический режим устанавливают с помощью блока установки режима, блок управления управляет блоком обработки отображения, таким образом, что обработка, соответствующая типу (неподвижное изображение, динамическое изображение, текст, кинофильм или игра) содержания, обозначенному информацией идентификации содержания, выполняется для сигнала изображения, и где режим неподвижного изображения или режим динамического изображения устанавливают с помощью блока установки режима, при этом блок управления управляет блоком обработки отображения таким образом, что обработку, пригодную для установки режима, выполняют для сигнала изображения. В этом случае, путем установки одного из режимов: неподвижное изображение, динамическое изображение, текст, кинофильм и игра, пользователь может обеспечить обязательное выполнение устройством приема обработки, пригодной для сигнала изображения, соответствующего неподвижному изображению, динамическому изображению, тексту, кинофильму или игре.
В настоящем изобретении, например, устройство приема может быть выполнено таким образом, что в пределах периода гашения обратного хода луча сигнала изображения, принимаемого блоком приема, информацию цветового пространства, определение которой изменяется в соответствии с типом содержания, обозначенного информацией идентификации содержания, вставляют в дополнение к информации идентификации содержания, и блок управления управляет работой блока обработки отображения на основе информации идентификации содержания и информации цветового пространства, вставленных в период гашения обратного хода луча сигнала изображения, принимаемого блоком приема. С помощью такой конфигурации работа блока обработки отображения изменяется в зависимости от того, к какому содержанию относится принятый сигнал изображения, и при этом возможно отображать изображение в оптимальном цветовом пространстве, в зависимости от типа содержания.
В настоящем изобретении, например, устройство приема может быть выполнено таким образом, чтобы блок обработки отображения включал в себя, по меньшей мере, блок расширения цветовой гаммы, выполненный с возможностью расширения цветовой гаммы, и блок управления управлял блоком расширения цветовой гаммы так, чтобы, когда цветовое пространство, обозначенное информацией цветового пространства, представляет собой sRGB, обработка расширения цветовой гаммы выполнялась для сигнала изображения. Это позволяет отображать хорошее изображение, с расширенной цветовой гаммой.
В настоящем изобретении, например, устройство приема может быть выполнено таким образом, чтобы информация цветового пространства обозначала цветовое пространство sRGB, sYCC или Adobe RGB, и блок управления устанавливал цветовое пространство, как цветовое пространство, обозначенное информацией цветового пространства. Это позволяет устанавливать оптимальное цветовое пространство, соответствующее сигналу изображения.
В настоящем изобретении устройство приема может быть выполнено таким образом, чтобы устройство приема дополнительно включало в себя блок установки режима, выполненный с возможностью обеспечения для пользователя возможности установки одного из автоматических режимов, режимов sRGB, sYCC и Adobe RGB, при этом информация цветового пространства обозначает цветовое пространство sRGB, sYCC или Adobe RGB, и когда установлен автоматический режим блоком установки режима, блок управления устанавливает цветовое пространство в соответствии с цветовым пространством, обозначенным информацией цветового пространства, и когда установлен режим sRGB, режим sYCC или режим Adobe RGB, с помощью блока установки режима, блок управления устанавливает цветовое пространство как цветовое пространство, соответствующее установленному режиму. С помощью такой конфигурации, путем установки одного из режимов sRGB, sYCC и Adobe RGB, пользователь может принудительно устанавливать цветовое пространство для цветового пространства sRGB, sYCC или Adobe RGB.
В настоящем изобретении, например, устройство приема может быть выполнено таким образом, чтобы информация диапазона квантования обозначала полный диапазон или ограниченный диапазон, и блок управления устанавливал диапазон квантования для сигнала изображения, как диапазон квантования, обозначенный информацией диапазона квантования. Это позволяет устанавливать диапазон квантования для сигнала изображения как оптимальный диапазон квантования, пригодный для сигнала изображения.
В настоящем изобретении устройство приема может быть выполнено таким образом, чтобы оно дополнительно включало в себя блок установки режима, выполненный с возможностью обеспечения для пользователя возможности установки одного из автоматических режимов, режимов полного диапазона и ограниченного диапазона, при этом информация диапазона квантования обозначает полный диапазон для ограниченного диапазона, и когда установлен автоматический режим с помощью блока установки режима, блок управления устанавливает диапазон квантования для сигнала изображения, как диапазон квантования, обозначенный информацией диапазона квантования, и когда режим полного диапазона или режим ограниченного диапазона установлены с помощью блока установки режима, блок управления устанавливает диапазон квантования для сигнала изображения, как диапазон квантования, соответствующий установленному режиму. С помощью такой конфигурации, путем установки одного из режимов полного диапазона и ограниченного диапазона, пользователь может обязательно устанавливать диапазон квантования для сигнала изображения на полный диапазон или ограниченный диапазон.
В настоящем изобретении устройство приема может быть выполнено таким образом, чтобы в период гашения обратного хода луча сигнала изображения, принимаемого с помощью блока приема, информацию диапазона квантования сигнала изображения, определение которого изменяется в соответствии с типом содержания, обозначенным информацией идентификации содержания, вставляли в дополнение к информации идентификации содержания, и блок управления управлял работой блока обработки отображения на основе информации идентификации содержания и информации диапазона квантования, вставленных в период гашения обратного хода луча сигнала изображения, принимаемого блоком приема. Следовательно, операция блока обработки отображения изменяется в зависимости от того, к какому содержанию относится принятый сигнал изображения, и при этом возможно отображать изображение с оптимальной градацией, пригодной для этого типа содержания.
В настоящем изобретении, например, устройство приема может дополнительно включать в себя тюнер, предназначенный для приема сигнала широковещательной передачи, и переключатель, предназначенный для избирательной подачи сигнала изображения, принимаемого тюнером, или сигнала изображения, принимаемого блоком приема, в блок обработки отображения. В этом случае можно отображать не только изображение на основе сигнала изображения, принятого блоком приема, но также и изображение на основе сигнала изображения, принятого тюнером.
В настоящем изобретении, например, устройство приема может быть выполнено таким образом, чтобы блок обработки отображения включал в себя участок OSD (ЭМ, экранное меню), и блок управления управлял участком ЭМ так, чтобы тип содержания, обозначенный информацией идентификации содержания, или тип цветового пространства, обозначенный информацией цветового пространства, отображался в ЭМ. В этом случае пользователь может легко распознать тип содержания или тип цветового пространства на основе отображения ЭМ.
В настоящем изобретении, например, устройство приема может быть выполнено таким образом, чтобы блок обработки отображения включал в себя участок ЭМ, и блок управления управлял участком ЭМ так, что, когда цветовое пространство, обозначенное информацией цветового пространства, не поддерживается, то, что цветовое пространство не поддерживается, отображалось бы в ЭМ. В этом случае пользователь может легко распознать на основе отображения ЭМ, что сигнал изображения цветового пространства, которое не поддерживается устройством приема, был передан в устройство приема со стороны передачи.
Дополнительная концепция настоящего изобретения относится к устройству приема, отличающемуся тем, что, устройство приема включает в себя:
блок приема, выполненный с возможностью приема сигнала изображения с заданным содержанием, который содержит информацию идентификации содержания, предназначенную для идентификации типа содержания,
блок обработки отображения, выполненный с возможностью выполнения обработки отображения сигнала изображения, принятого блоком приема, и
блок управления, выполненный с возможностью управления работой блока обработки отображения на основе информации идентификации содержания, которую содержит сигнал изображения, принятый блоком приема.
В настоящем изобретении сигнал изображения заданного содержания, содержащий информацию идентификации содержания, предназначенную для идентификации типа содержания, принимают с помощью блока приема. Например, информацию идентификации содержания вставляют в период гашения обратного хода луча сигнала изображения. Кроме того, например, информация идентификации содержания включает в себя информацию способа сжатия сигнала изображения.
Затем блок обработки отображения выполняет обработку отображения, такую как выделение контура принятого сигнала изображения. В этом случае блок управления управляет работой блока обработки отображения на основе информации идентификации содержания, которую содержит сигнал изображения, принятый блоком приема. Следовательно, операцию блока обработки отображения меняют в зависимости от того, к какому содержанию относится принятый сигнал изображения, и выполняют оптимальную обработку для этого сигнала изображения.
В настоящем изобретении, например, устройство приема может быть выполнено таким образом, что блок приема принимает сигнал сжатого изображения, подаваемый на входной разъем, такой как вывод USB (УПШ, универсальная последовательная шина), и блок управления управляет блоком обработки отображения, так, что, когда сигнал изображения, принимаемый блоком приема, представляет собой файл JPEG (Объединенная группа экспертов в области фотографии), выполняют обработку неподвижного изображения для сигнала изображения. В этом случае сигнал изображения представляет сигнал изображения содержания неподвижного изображения, и блок обработки отображения выполняет оптимальную обработку для сигнала изображения.
В настоящем изобретении, например, устройство приема может быть выполнено так, чтобы блок приема принимал сжатый сигнал изображения, подаваемый на разъем УПШ, и блок управления управлял блоком обработки отображения, так, что, когда сигнал изображения, принимаемый блоком приема, представляет собой файл JPEG, и конкретный код изготовителя включен в тег файла JPEG, выполнялась обработка неподвижного изображения для сигнала изображения. В этом случае сигнал изображения представляет собой сигнал изображения содержания неподвижного изображения, и блок обработки отображения выполняет оптимальную обработку для этого сигнала изображения.
Предпочтительные эффекты
В соответствии с настоящим изобретением передают сигнал изображения, в который вставлена информация идентификации содержания для идентификации типа содержания, и на стороне приема можно выполнять оптимальную обработку, пригодную для типа содержания, для сигнала изображения на основе информации идентификации содержания.
Краткое описание чертежей

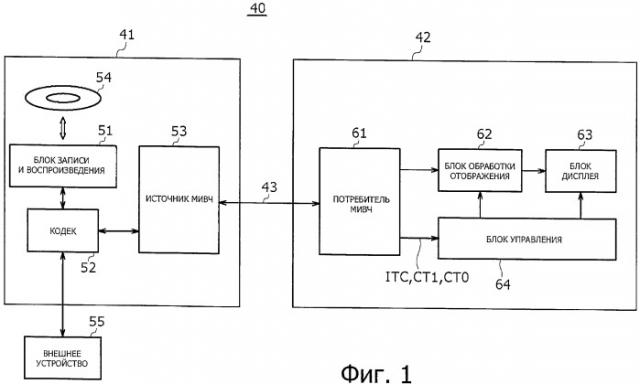

На фиг.1 показана блок-схема, представляющая пример конфигурации АВ системы в варианте выполнения.
На фиг.2 показана блок-схема, представляющая пример конкретной конфигурации блока обработки отображения и блока дисплея модуля дисплея.
На фиг.3 показана блок-схема, представляющая пример конфигурации источника МИВЧ и потребителя МИВЧ.
На фиг.4 показана блок-схема, представляющая пример конфигурации передатчика МИВЧ и приемника МИВЧ.
На фиг.5 показан вид, иллюстрирующий структуру данных передачи ДПМП.
На фиг.6 показана временная диаграмма, иллюстрирующая взаимосвязь между битами CTL0 и CTL1 управления и интервалом острова данных, и интервалом управления.
На фиг.7 показан вид, иллюстрирующий структуру данных пакета ВВИ InfoFrame.
На фиг.8 показан вид, иллюстрирующий соответствующую взаимосвязь между информацией идентификации содержания в пакете ВВИ InfoFrame и типом информации.
На фиг.9 показана блок-схема последовательности операций, иллюстрирующая пример управления на основе информации идентификации содержания на стороне приема.
На фиг.10 показана блок-схема последовательности операций, иллюстрирующая другой пример управления на основе информации идентификации содержания на стороне приема.
На фиг.11 показан вид, представляющий отображаемое изображение GUI (ГИП, графический интерфейс пользователя), отображаемое на жидкокристаллической панели после установки режима для автоматического режима, режима видео (динамическое изображение), режима фото (неподвижное изображение), текстового режима, режима кинофильма и режима игры.
На фиг.12 показана блок-схема, представляющая пример конфигурации АВ системы в соответствии с другим вариантом воплощения.
На фиг.13 показана блок-схема, представляющая пример конфигурации видеокамеры, которая входит в состав АВ системы.
На фиг.14 показана блок-схема, представляющая пример конфигурации телевизионного приемника, который входит в состав АВ системы.
На фиг.15 показана блок-схема, представляющая пример конкретной конфигурации блока обработки отображения и блока дисплея телевизионного приемника.
На фиг.16 показан вид, иллюстрирующий пример структуры данных блока данных цветового пространства (Блок колориметрических данных), такого как E-EDID (У-РИДД) улучшенная расширенная идентификация дисплея).
На фиг.17 показан вид, иллюстрирующий пример структуры данных блока данных видеохарактеристик (блок данных возможностей отображения видеоизображения), таких как У-РИДД.
На фиг.18 показана блок-схема последовательности операций, иллюстрирующая пример обработки установки блока управления видеокамерой после установки цветового пространства и диапазона квантования.
На фиг.19 показана вид, иллюстрирующий структуру данных пакета ВВИ InfoFrame.
На фиг.20 показан вид, иллюстрирующий пример определения информации цветового пространства и информации диапазона квантования в зависимости от содержания.
На фиг.21 показана блок-схема последовательности операций, иллюстрирующая пример управления на стороне приема, на основе информации идентификации содержания и т.д.
На фиг.22 показан вид, представляющий пример отображения содержания и ЭМ цветового пространства, отображаемого на экране жидкокристаллической панели.
На фиг.23 показана блок-схема последовательности операций, иллюстрирующая другой пример управления на стороне приема в зависимости от информации идентификации содержания и т.д.
На фиг.24 показан вид, представляющий изображение ГИП, отображаемое на жидкокристаллической панели после установки режима для автоматического режима, режима видео (динамическое изображение), режима фото (неподвижное изображение), текстового режима, режима кинофильма и режима игры.
На фиг.25 показана блок-схема последовательности операций, иллюстрирующая пример управления на стороне приема в зависимости от информации цветового пространства.
На фиг.26 показан вид, представляющий изображение ГИП, отображаемое на жидкокристаллической панели после установки режима для автоматического режима, режима sRGB, режима sYCC и режима Adobe RGB.
На фиг.27 показана блок-схема последовательности операций, иллюстрирующая пример управления на стороне приема в зависимости от информации диапазона квантования.
На фиг.28 показан вид, представляющий изображение экрана ГИП, отображаемое на жидкокристаллической панели после установки режима для автоматического режима, режима полного диапазона и режима ограниченного диапазона.
На фиг.29 показан вид, иллюстрирующий конфигурацию SPD InfoFrame.
На фиг.30 показан вид, иллюстрирующий конфигурацию источника, устройства и информации.
На фиг.31 показана блок-схема последовательности операций, иллюстрирующая пример управления на стороне приема в зависимости от информации идентификации содержания.
На фиг.32 показана блок-схема последовательности операций, иллюстрирующая другой пример управления на стороне приема в зависимости от информа
